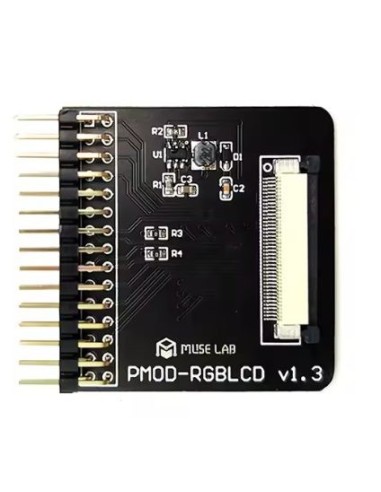

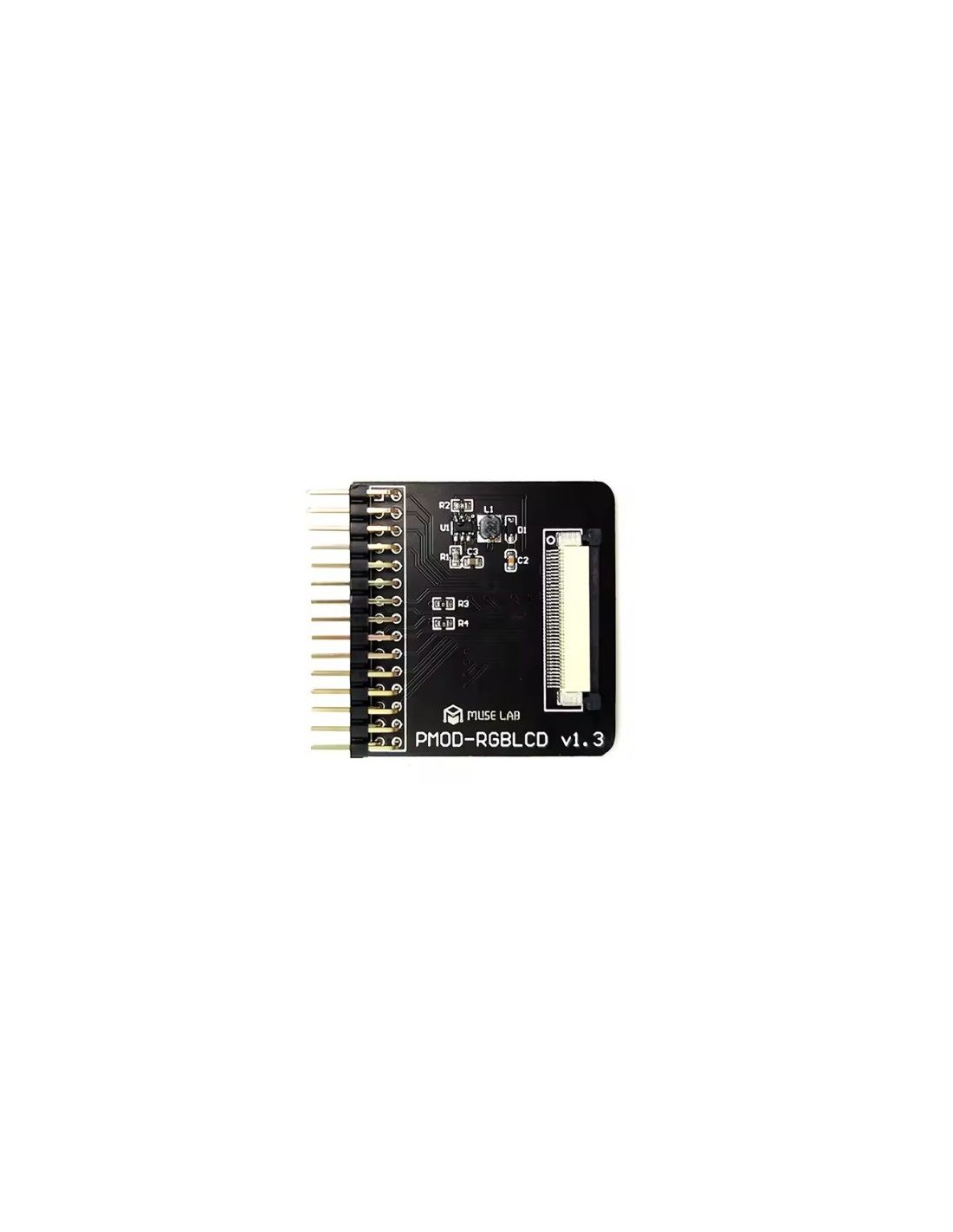

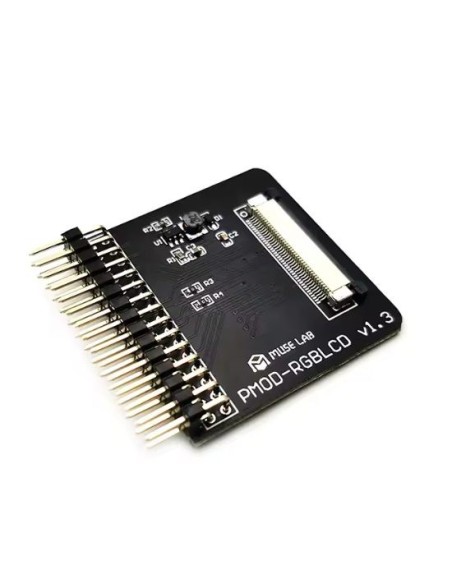

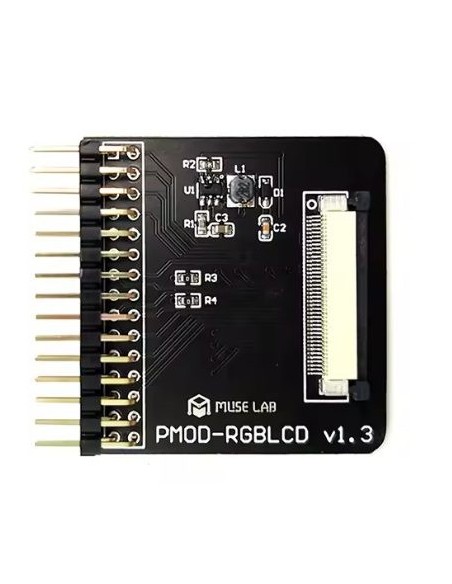

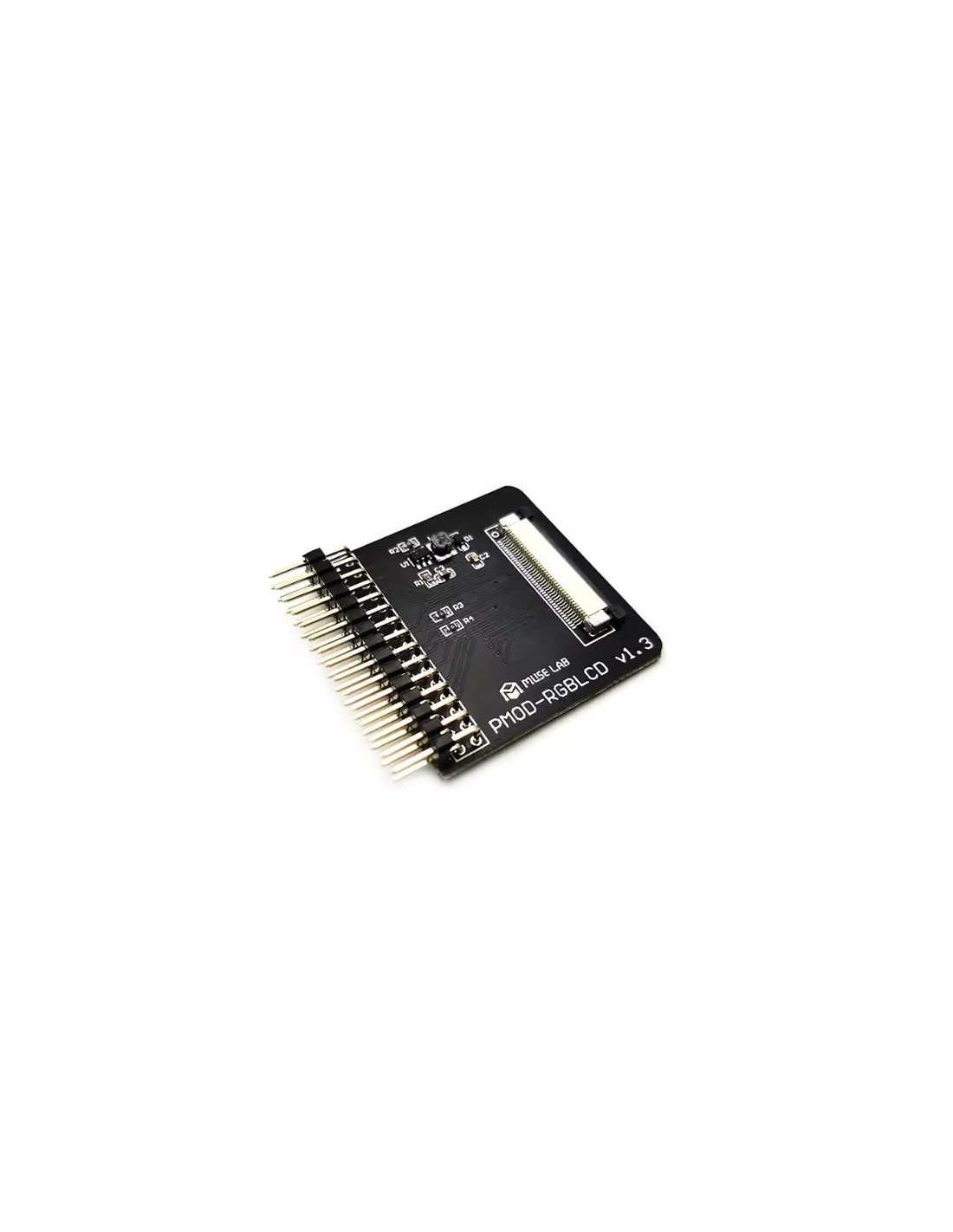

PMOD‑RGBLCD Muse Lab para IceSugar V1.3 (sem LCD)
O PMOD‑RGBLCD Muse Lab V1.3 é um módulo de expansão projetado para fornecer interface RGB paralela para displays LCD compatíveis, destinado ao ecossistema IceSugar / IceSugar Pro / FPGA Lattice iCE40.
Esta versão não acompanha o LCD, funcionando exclusivamente como placa adaptadora para conexão entre o FPGA e um painel RGB TFT externo.
Características principais
- Interface PMOD padrão (2×6 pinos) para conexão direta ao IceSugar.

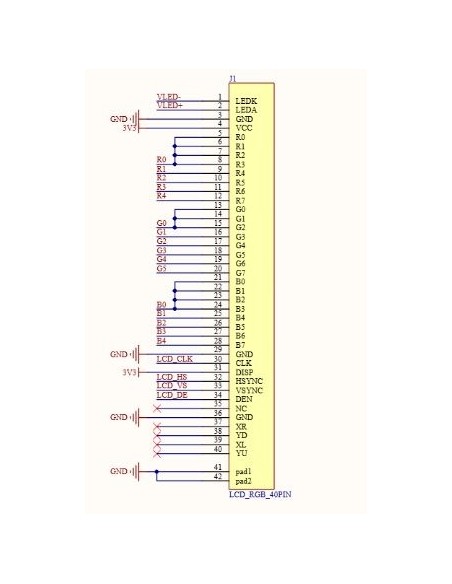

- Saída RGB paralela compatível com displays TFT de 40 pinos.
- Suporte a sinais:
- RGB 6‑6‑6 bits (18 bits)
- HSYNC / VSYNC
- DE (Data Enable)
- CLK (pixel clock)
- BLK / PWM para controle de backlight
- Conector FFC/FPC de 40 pinos para LCDs RGB comuns.
- Reguladores e buffers de nível para compatibilidade elétrica com o FPGA.
- PCB compacta, ideal para prototipagem com displays TFT.
Função
O módulo atua como ponte entre o FPGA e o display, permitindo:
- geração de vídeo RGB
- controle de sincronismo horizontal e vertical
- acionamento do backlight
- alimentação e interfaceamento seguro do LCD
É ideal para projetos que exigem saída gráfica, como interfaces de usuário, dashboards, instrumentos e experimentos com controladores de vídeo em FPGA.
Compatibilidade
- IceSugar
- IceSugar Pro
- Outros FPGAs com interface PMOD compatível
- Displays TFT RGB de 40 pinos (ex.: 480×272, 800×480, etc.)
O que NÃO acompanha
- Não inclui o display LCD
- Não inclui cabo FPC
- Não inclui fonte ou acessórios
Aplicações típicas
- Desenvolvimento de controladores de vídeo em FPGA
- Prototipagem de interfaces gráficas
- Projetos educacionais com IceSugar
- Sistemas embarcados com saída RGB paralela
