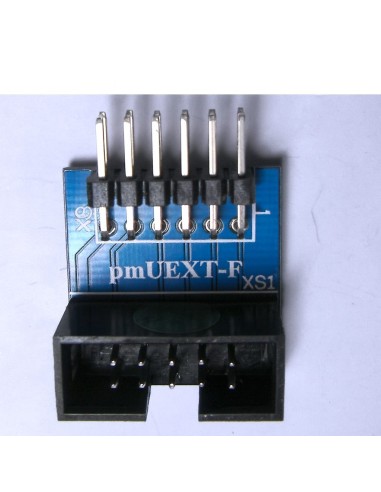

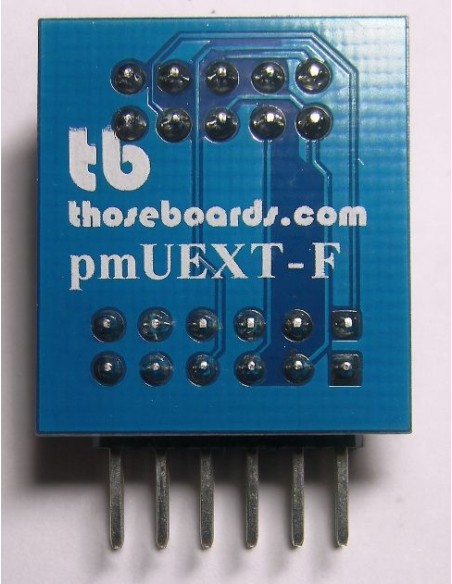

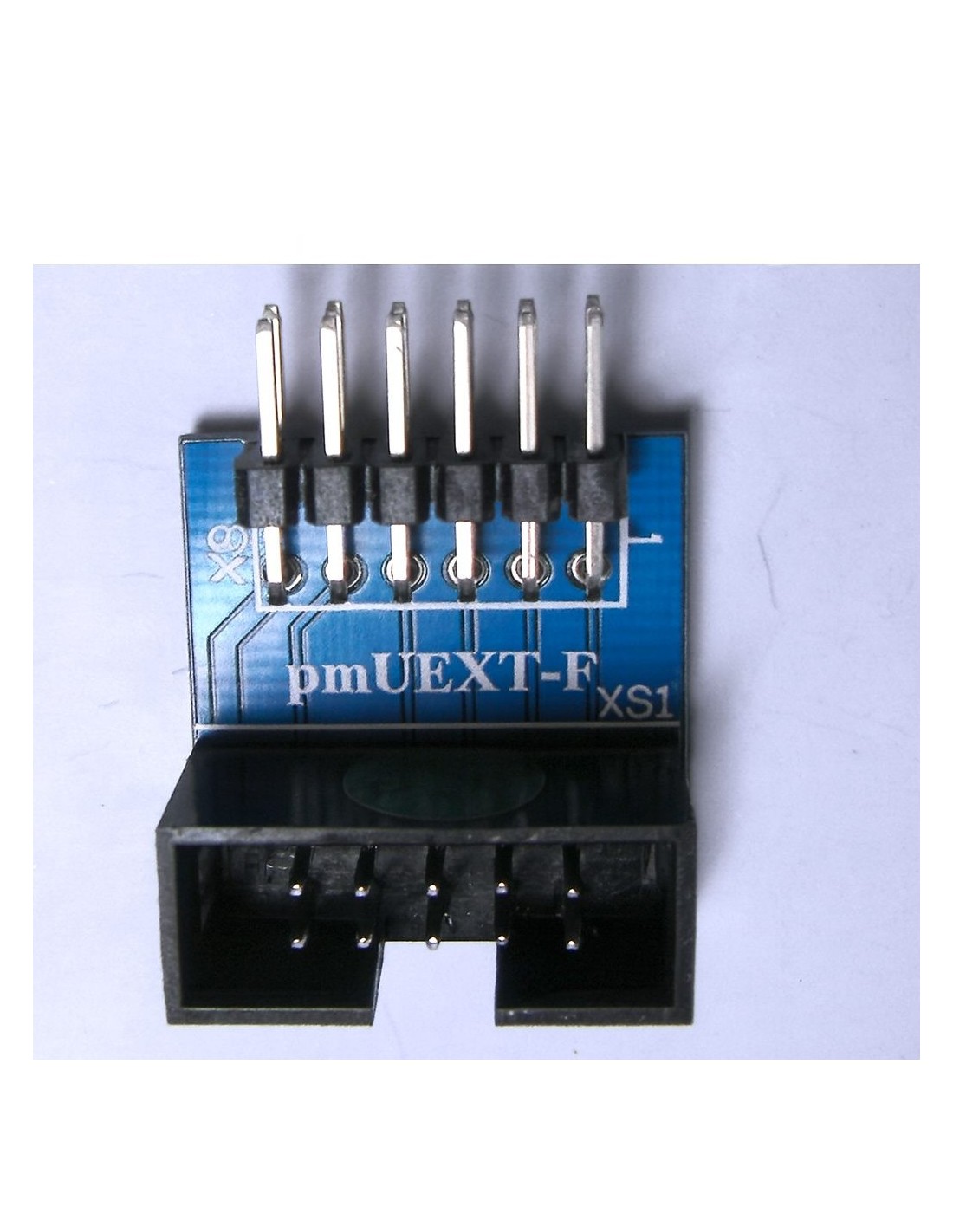

pmUEXT-F UEXT(TM) to Pmod interconnect module

pmUEXT‑F — Adaptador PMOD™ para UEXT™

O pmUEXT‑F é um módulo de interconexão compacto que permite conectar periféricos UEXT™ a sistemas embarcados com interface PMOD™. Ideal para FPGAs, microcontroladores e placas de desenvolvimento que utilizam o padrão Digilent PMOD, este adaptador facilita a reutilização de sensores, displays, rádios e outros módulos compatíveis com o padrão Olimex UEXT.

Com conectores bem posicionados e sinalização clara, o pmUEXT‑F oferece uma solução prática e confiável para integrar diferentes ecossistemas de expansão em projetos educacionais, industriais e de prototipagem.

🔧 Características principais

• Conversão PMOD → UEXT
  Permite que placas com conector PMOD utilizem módulos UEXT diretamente.
• Conector UEXT fêmea (XS2/XS3)
  Compatível com periféricos Olimex e outros dispositivos que seguem o padrão UEXT de 10 pinos.
• Header PMOD de 12 pinos (XS1)
  Compatível com PMOD Type 1A, 2A, 3A e 6A (GPIO, SPI, UART, I²C).
• Roteamento direto dos sinais
  Os sinais são mapeados corretamente entre os padrões, incluindo TXD, RXD, SCL, SDA, MOSI, MISO, SCK e CS.
• Formato compacto e robusto
  Placa com acabamento em azul, conectores firmes e serigrafia clara para fácil identificação.

📦 Aplicações típicas

• Conectar módulos UEXT a FPGAs com PMOD
• Prototipagem entre padrões de expansão diferentes
• Ensino de protocolos seriais (SPI, UART, I²C)
• Expansão de placas PMOD com sensores, displays e rádios UEXT
• Desenvolvimento de drivers universais para periféricos externos
