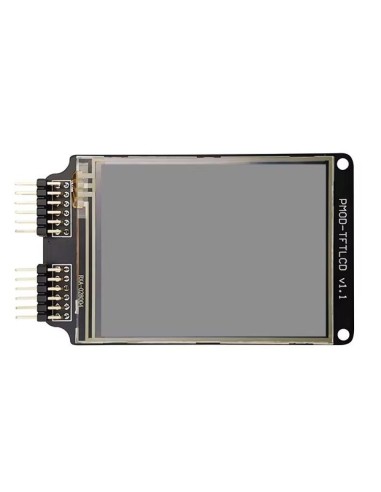

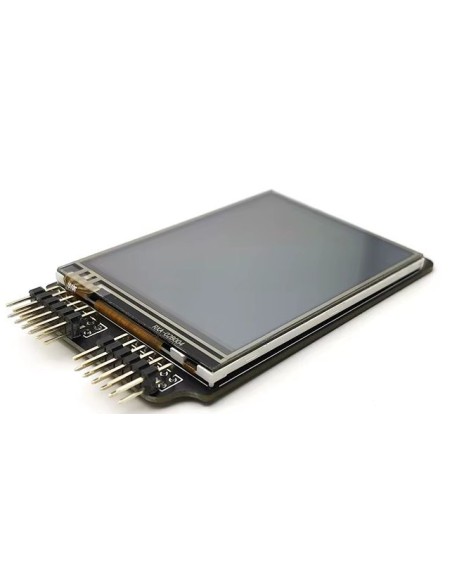

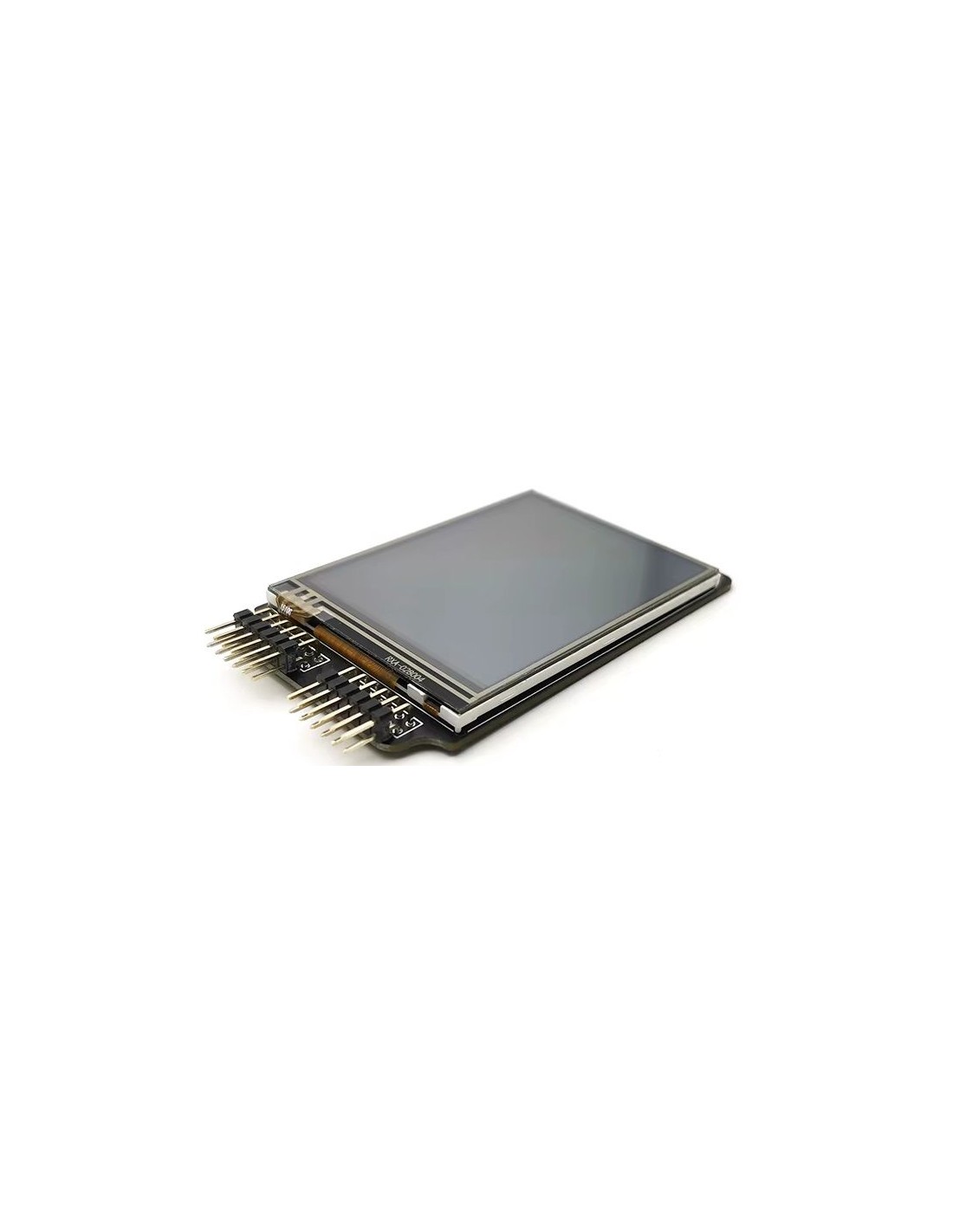

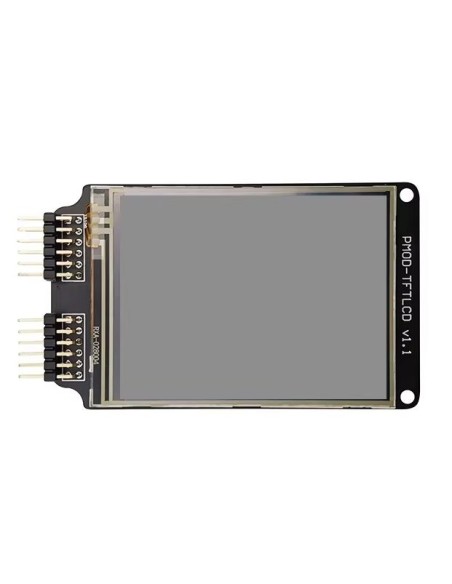

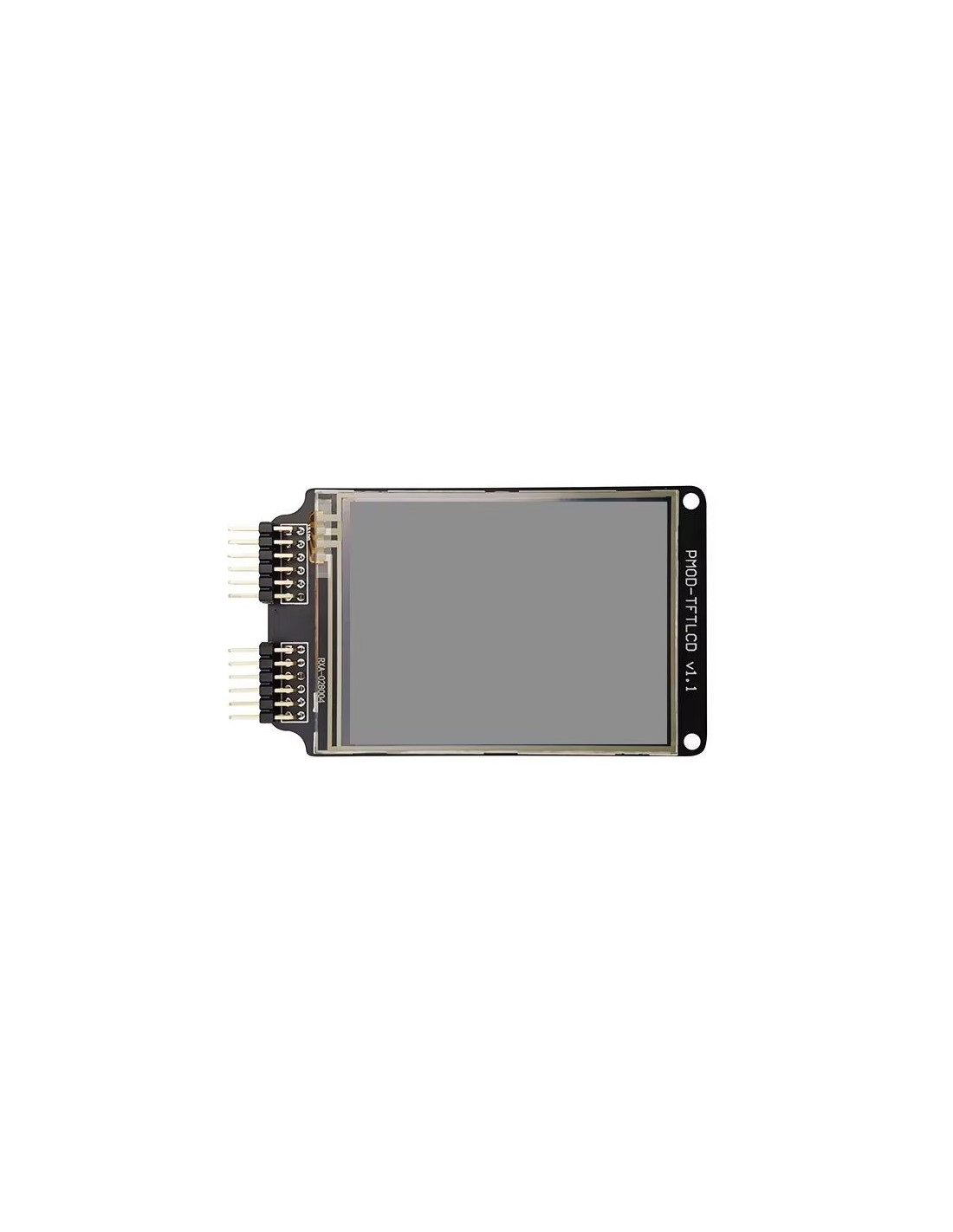

PMOD TFT MUse Labs 2,8"
🧩 Visão Geral
O PMOD TFT da MUse Labs é um módulo de display gráfico compacto baseado em tecnologia TFT LCD, ideal para projetos embarcados com microcontroladores ou FPGAs. Com uma tela de 2,8 polegadas, resolução QVGA (320×240 pixels) e interface SPI, ele oferece uma solução eficiente para visualização de dados, gráficos, interfaces de usuário e imagens coloridas.
🛠️ Especificações Técnicas
🔹 Tela
- Tipo: TFT LCD colorido
- Tamanho: 2,8 polegadas
- Resolução: 320 × 240 pixels (QVGA)
- Cores: 65K ou 262K (16/18 bits)
- Backlight: LED branco integrado
🔹 Controladora
- Chip principal: ILI9341
- Interface: SPI (Serial Peripheral Interface)
- Velocidade SPI: até 40 MHz
- Modos gráficos: suporte a rotação, scroll, preenchimento de áreas, renderização de texto e imagens
🔹 Conectividade
- Interface PMOD padrão (2×6 pinos)
- Compatível com:
- FPGAs (Tang Primer, DE10-Nano, etc.)
- Microcontroladores (STM32, ESP32, Arduino, etc.)
🔹 Alimentação
- Tensão de operação: 3.3 V
- Consumo típico: < 100 mA com backlight ativo
📦 Aplicações
- Interfaces gráficas embarcadas (GUIs)
- Visualização de sensores e dados em tempo real
- Jogos retrô e simulações
- Painéis de controle e dashboards
🖼️ Características Físicas
- Formato PMOD compacto
- Conector de pinos para fácil integração
- PCB robusta, geralmente azul ou verde
- Montagem SMD com chip central e componentes periféricos
