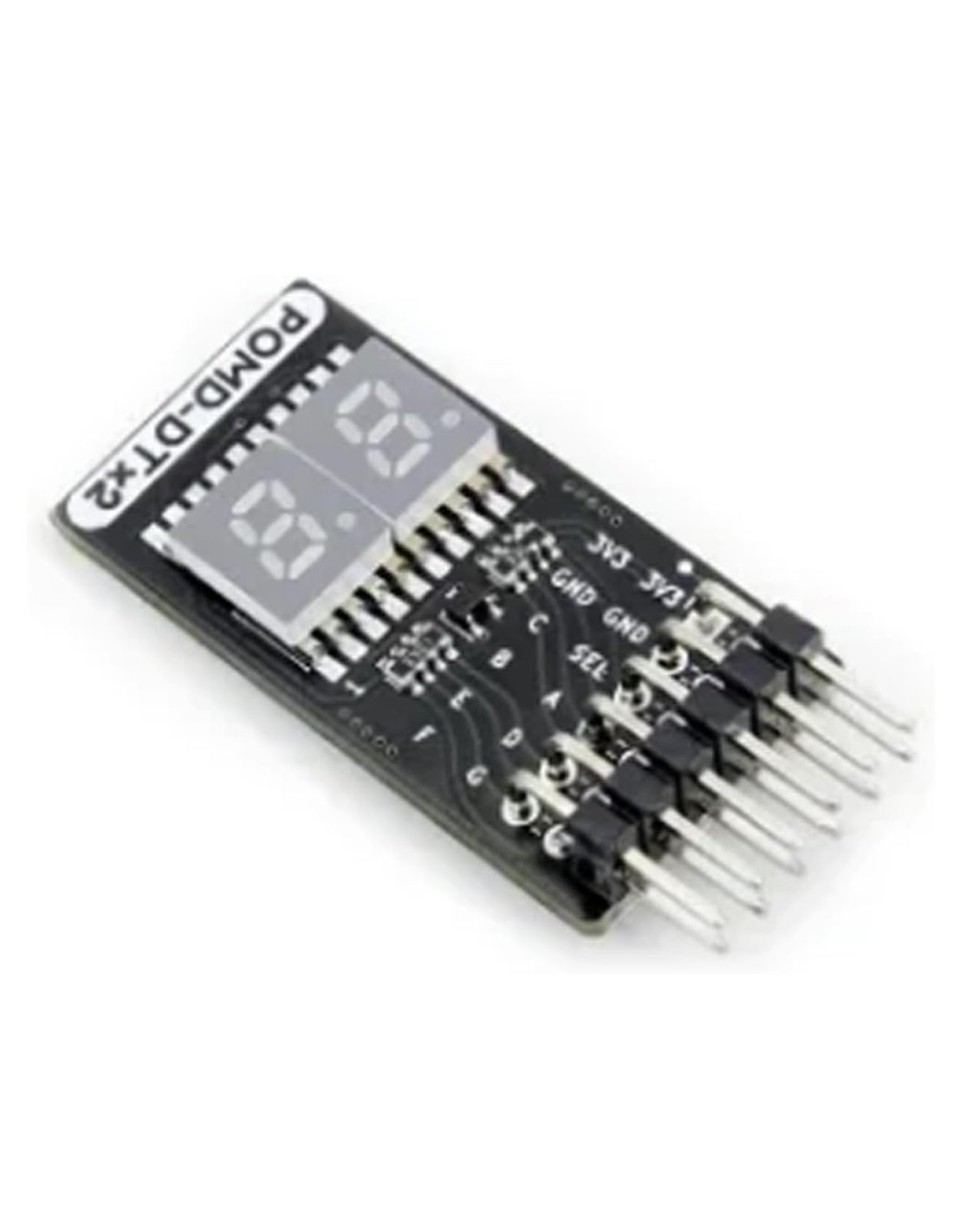

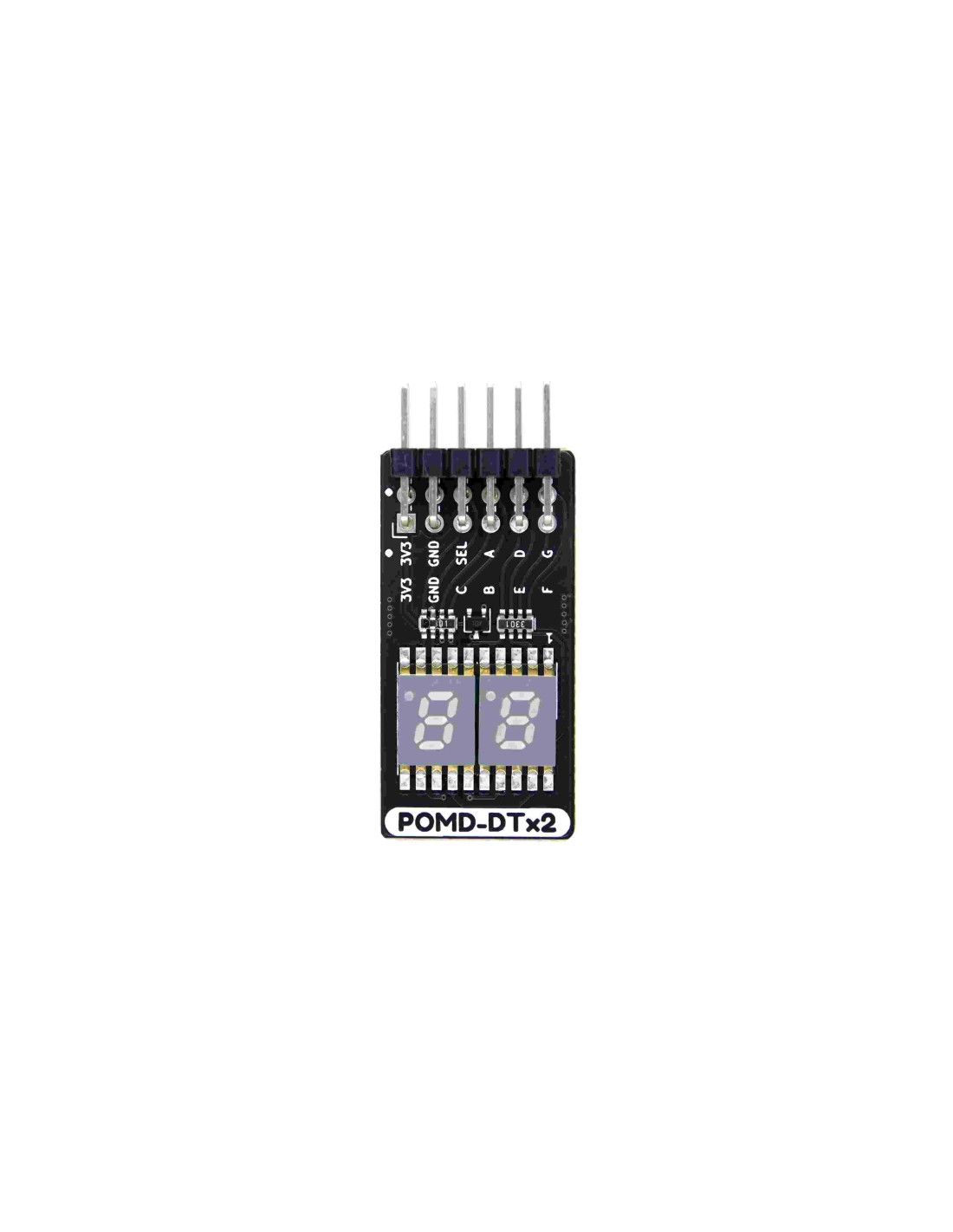

Sipeed Pmod DT x2 (Display de 7 Segmentos – Ânodo Comum)

O Sipeed Pmod DT x2 é um módulo de expansão no padrão Pmod, equipado com dois displays de 7 segmentos do tipo ânodo comum.
Ele foi projetado para uso com FPGAs, microcontroladores e placas de desenvolvimento compatíveis com conectores Pmod, oferecendo uma forma simples e eficiente de exibir números, códigos, estados e informações em tempo real.

Cada display possui 7 segmentos + ponto decimal, permitindo a exibição de dígitos de 0 a 9 e caracteres básicos. O módulo é ideal para projetos educacionais, depuração, demonstrações de lógica digital e interfaces simples de usuário.

🟩 Destaques do Produto

✔ Dois displays de 7 segmentos

• Permitem exibir números, contadores, estados e códigos
• Ideal para depuração e demonstrações visuais

✔ Tipo: Ânodo Comum

• Segmentos ativados por nível lógico baixo
• Compatível com drivers e GPIOs de FPGAs modernos

✔ Interface padrão Pmod

• Conexão direta com placas como:

• iCESugar
• Tang Nano
• iCEBreaker
• Outras plataformas com GPIO Pmod

✔ Fácil integração

• Sinais organizados e serigrafia clara
• Perfeito para ensino e prototipagem rápida

🟦 Especificações Técnicas

• Modelo: Sipeed Pmod DT x2
• Tipo de display: 7 segmentos (x2)
• Configuração: Ânodo comum
• Segmentos: A, B, C, D, E, F, G + ponto decimal
• Interface: Pmod (GPIO digital)
• Nível lógico: 3.3 V
• Conector: Cabeçalho Pmod de 6 pinos
• Aplicação: Exibição de números e estados lógicos
• Construção: PCB compacto com displays bem posicionados

🟦 Aplicações Típicas

• Contadores e temporizadores
• Depuração de FSMs e lógica digital
• Exibição de códigos e estados
• Ensino de HDL e eletrônica digital
• Prototipagem com FPGAs e microcontroladores
• Interfaces simples de usuário
• Demonstrações em laboratório e sala de aula
