PMOD SDRAM Sipeed Tang Primer 25K 32 MB por chip 2 chips 64 MB

PMOD SDRAM para Sipeed Tang Primer 25K

🧩 Visão Geral

O PMOD SDRAM é um módulo de expansão de memória projetado para uso com a Sipeed Tang Primer 25K, oferecendo 64 MB de SDRAM distribuídos em dois chips de 32 MB cada. Ele fornece memória externa de alta largura de banda para aplicações que exigem buffers grandes, processamento de vídeo, gráficos, IA leve ou execução de softcores RISC-V.

🛠️ Especificações Técnicas

🔹 Capacidade Total

• 64 MB SDRAM

• 2 × 32 MB (cada chip com 256 Mbit)

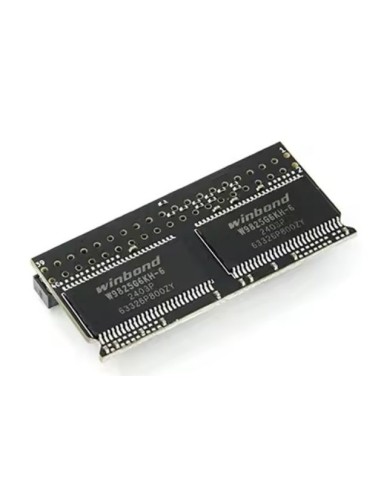

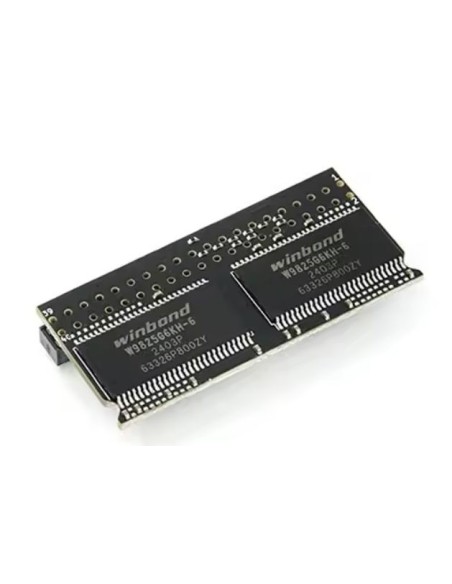

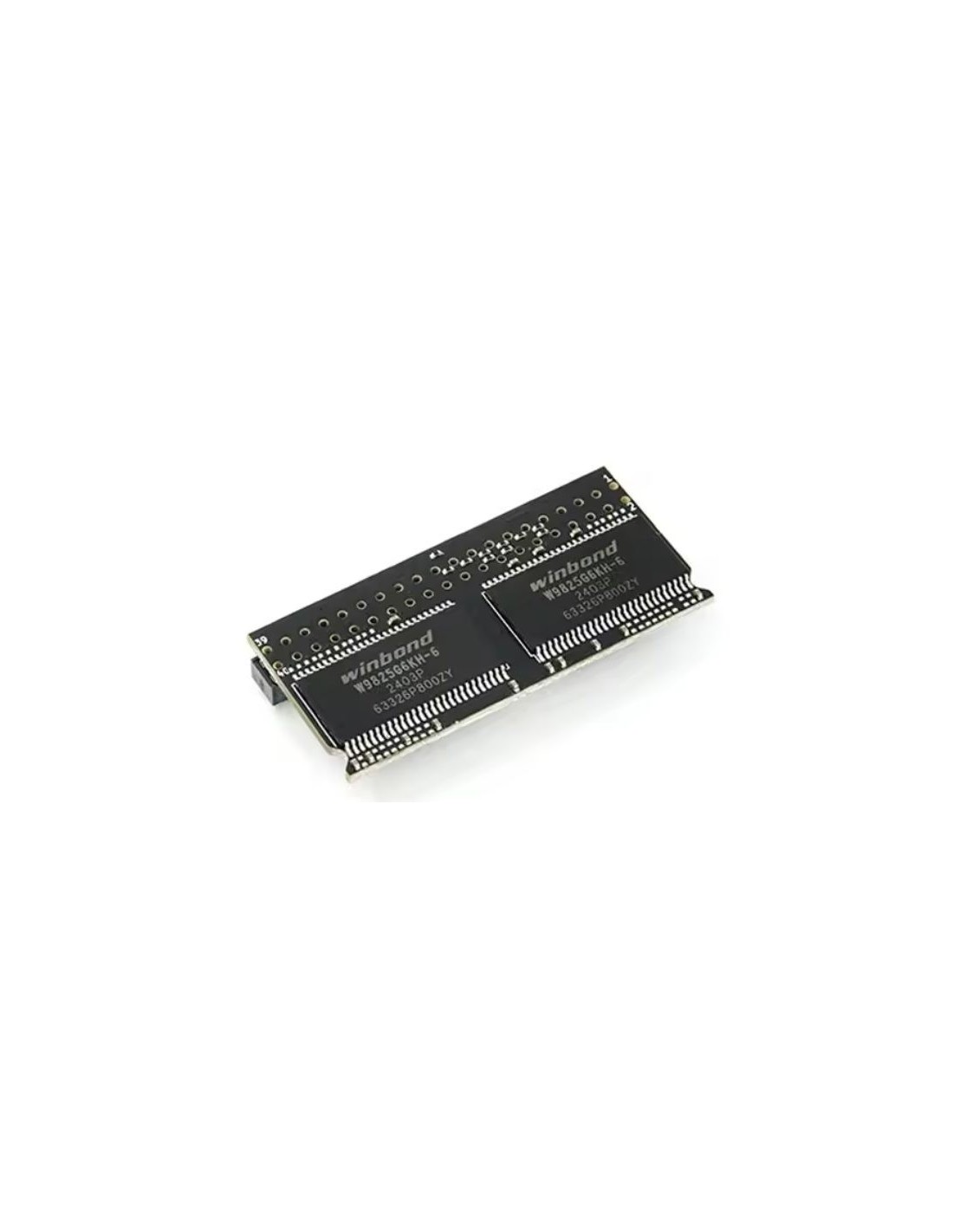

🔹 Chips de Memória

• Fabricante: Winbond
• Modelo: W9825G6KH-6
• Organização: 16M × 16 bits
• Tipo: SDRAM síncrona
• Velocidade: 166 MHz (CL3)

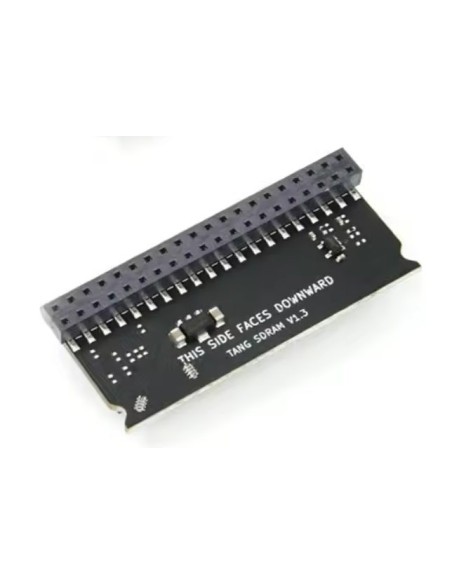

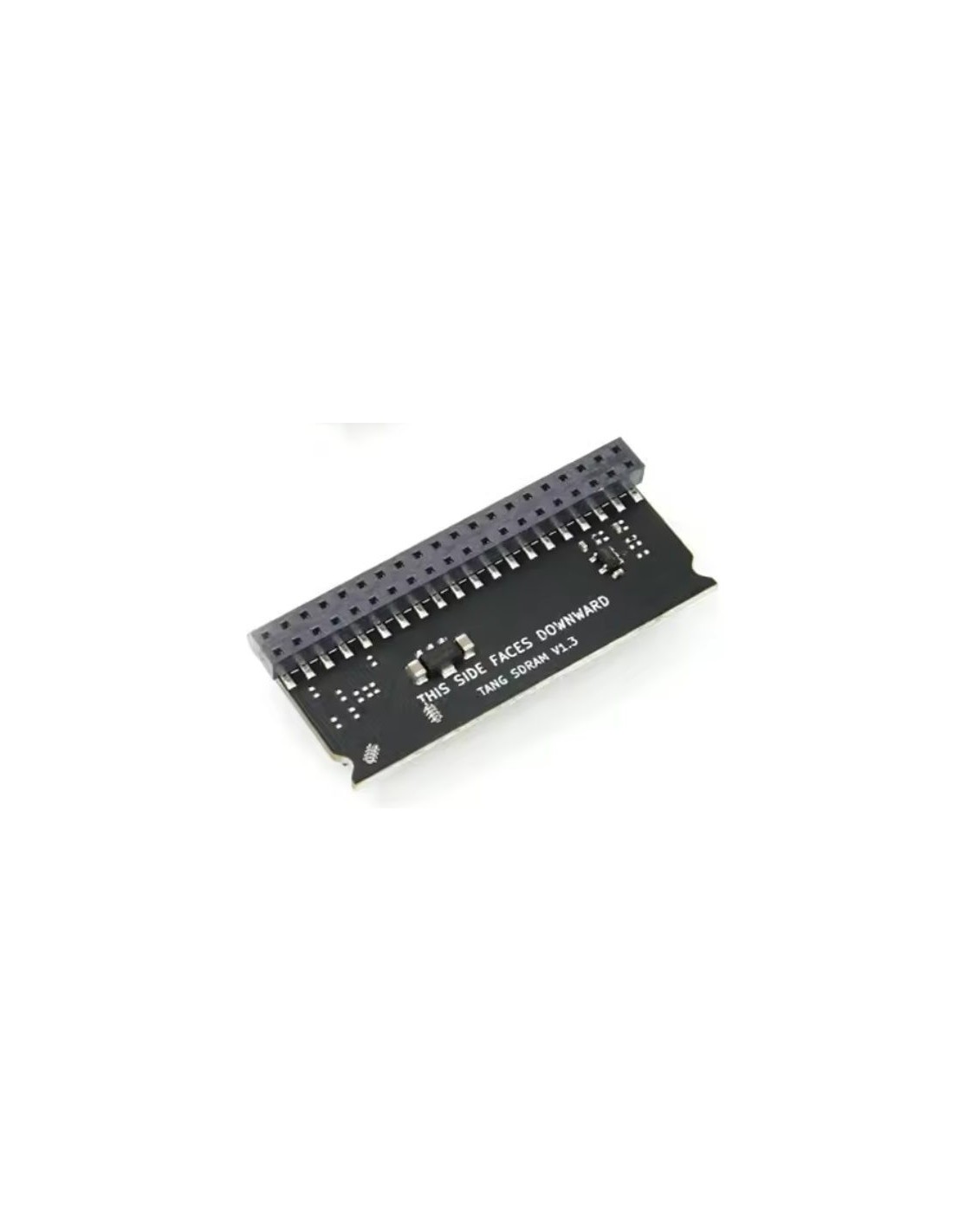

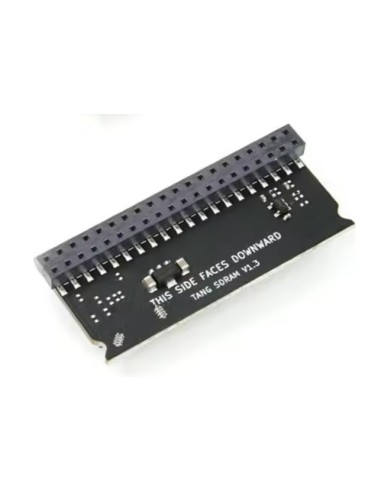

🔹 Interface PMOD

• Conector padrão PMOD de 2×6 pinos
• Sinalização compatível com o FPGA Gowin GW5A-25K
• Barramento de dados: 16 bits
• Barramento de endereços: multiplexado (A0–A12)
• Sinais de controle: /CS, /RAS, /CAS, /WE, CKE, CLK

⚙️ Funcionalidade

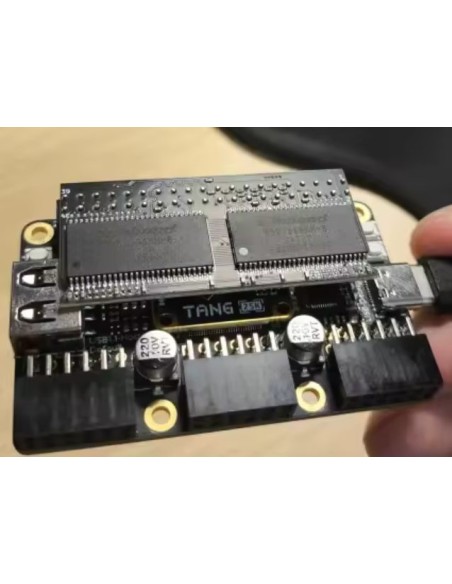

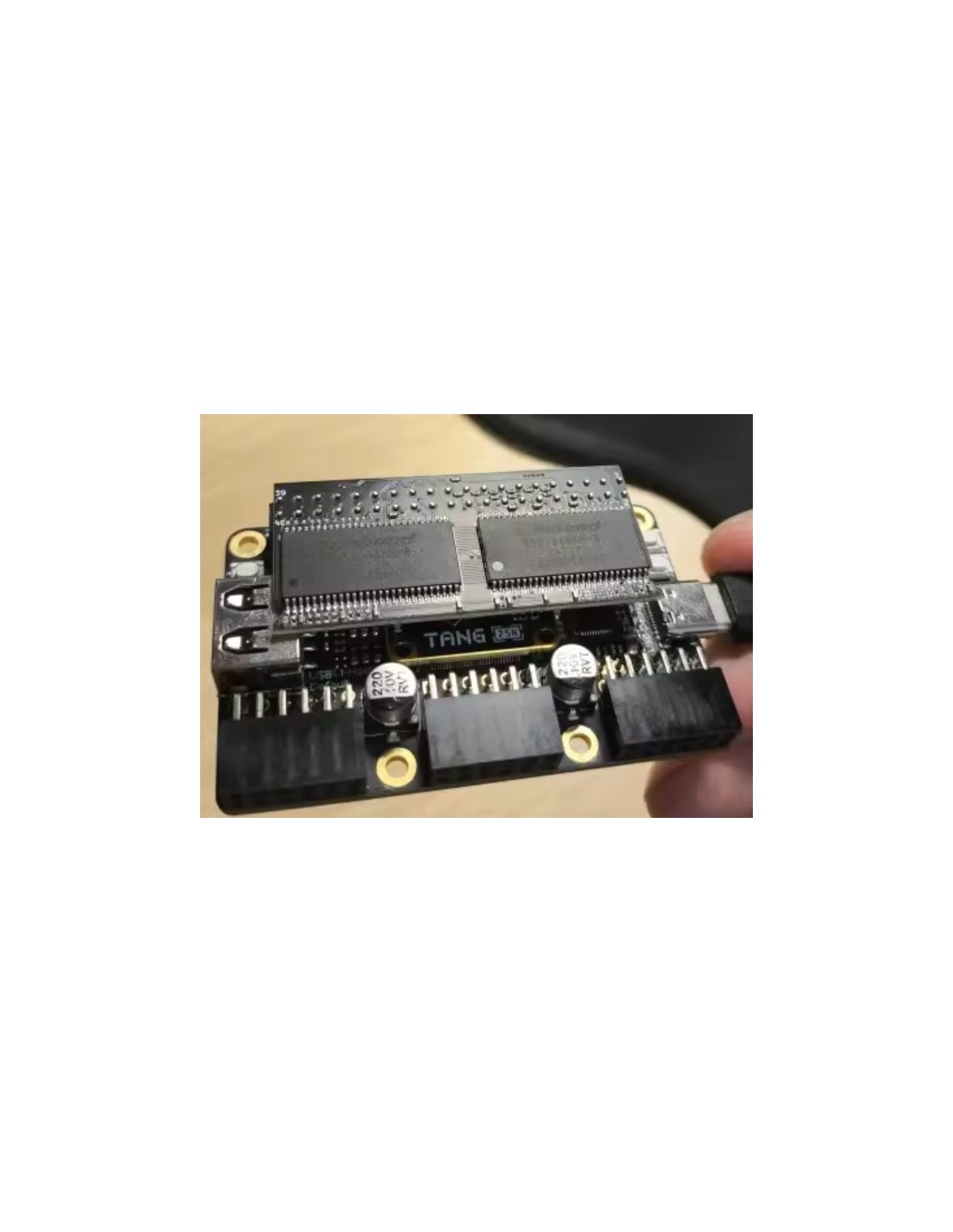

O módulo permite que o FPGA da Tang Primer 25K:

• Execute buffers de vídeo ou framebuffer
• Armazene modelos ou pesos de IA
• Rode sistemas embarcados com softcore (como RV32/64)
• Manipule grandes blocos de dados em tempo real

🔌 Compatibilidade

• Sipeed Tang Primer 25K
• Outros FPGAs com interface SDRAM de 16 bits e suporte PMOD
