Pmod TPH2 – Test Point Header de 12 pinos (Digilent)

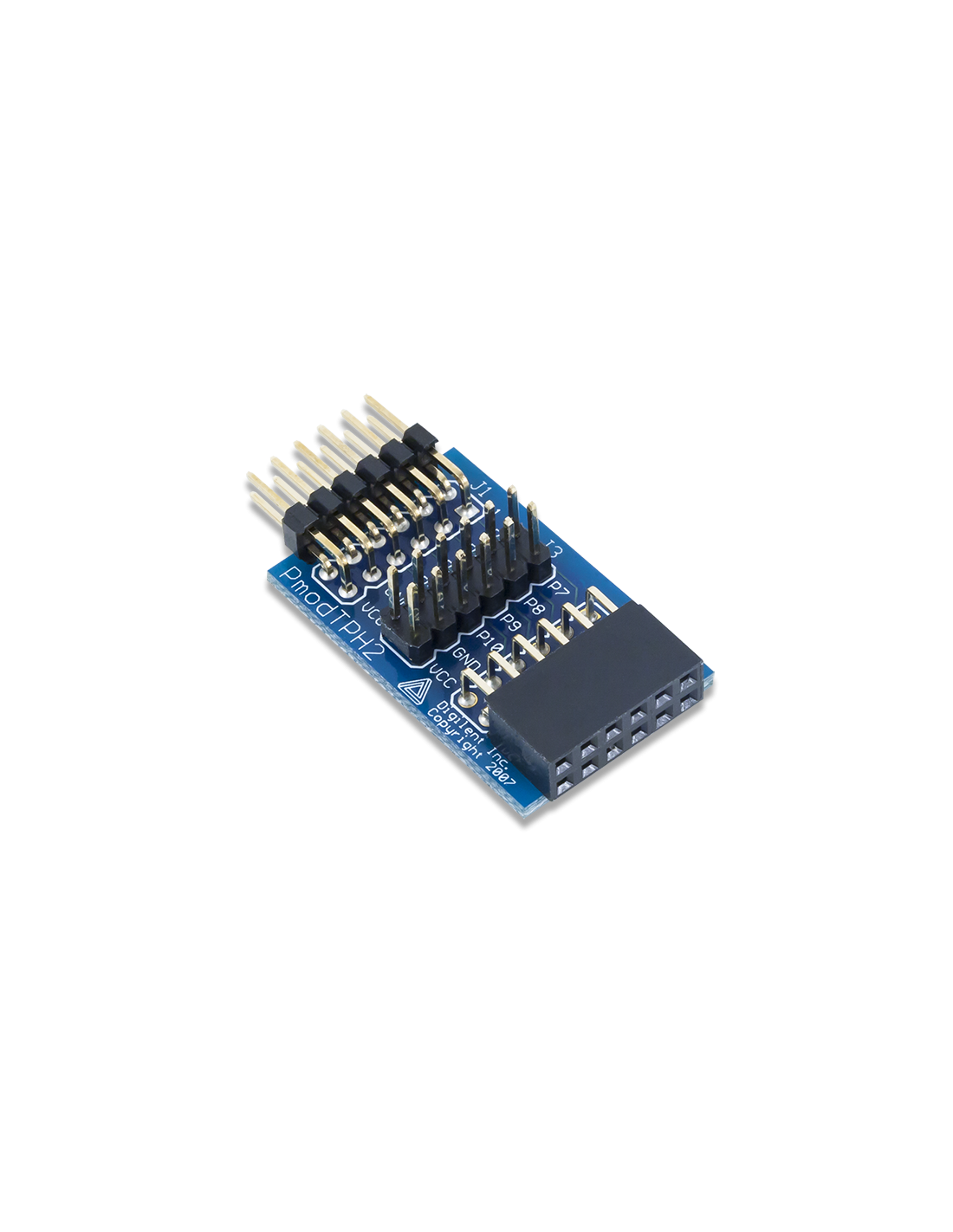

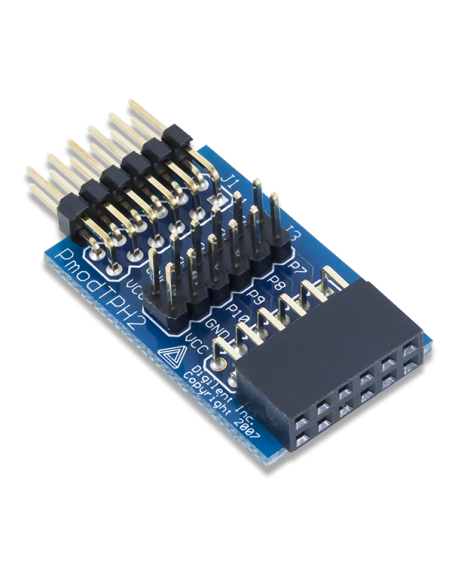

O Pmod TPH2 é um módulo de expansão da Digilent projetado para oferecer 12 pontos de teste externos, permitindo que o usuário monitore facilmente qualquer sinal que esteja passando por um conector Pmod. Ele funciona como um adaptador pass‑through, ideal para depuração, análise de sinais e instrumentação em projetos com FPGAs, microcontroladores e sistemas digitais.

Com seu formato compacto e aderência ao padrão Pmod Interface Specification Type 1, o Pmod TPH2 pode ser inserido entre dois dispositivos, expondo cada linha do barramento para medições com multímetros, osciloscópios ou ferramentas como o Analog Discovery.

🔧 Características principais

• 12 pontos de teste individuais

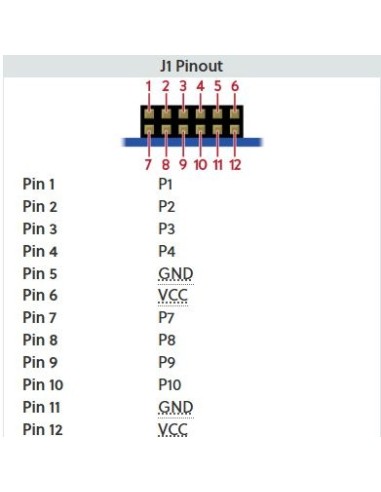

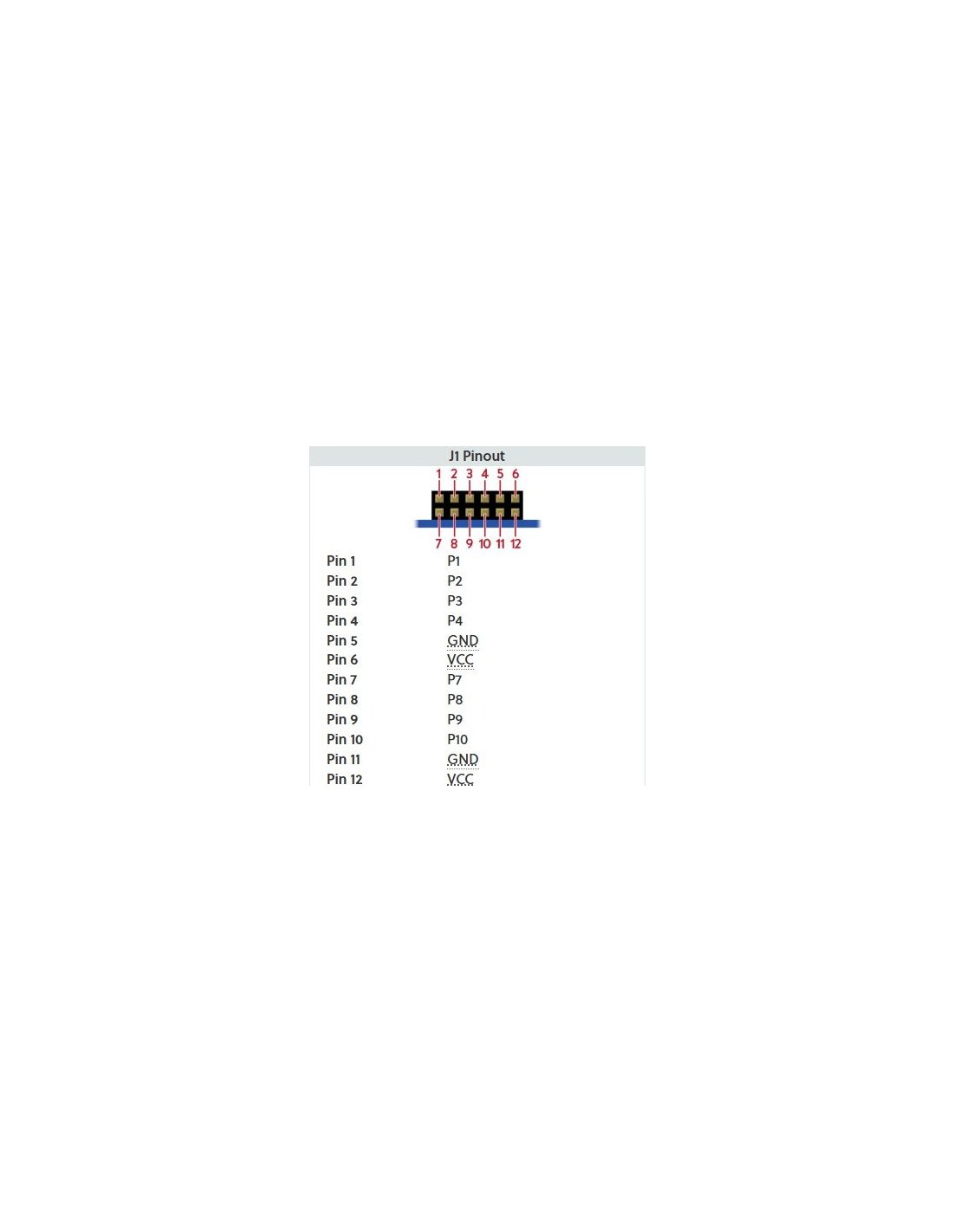

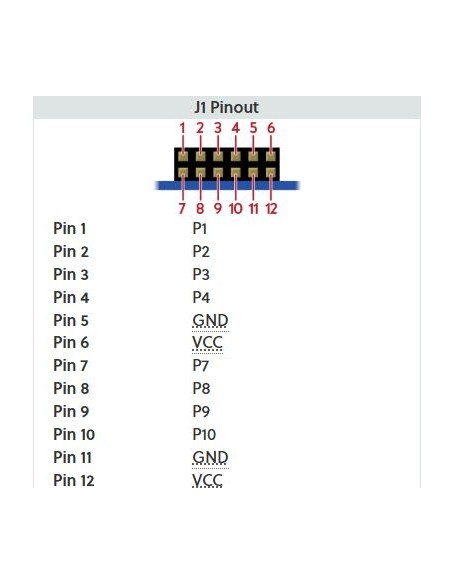

  Cada pino do conector Pmod é exposto em um header vertical, facilitando medições diretas.
• Pass‑through completo
  Todos os sinais são isolados e passam diretamente entre os dois conectores, sem alterar o comportamento elétrico do sistema.
• Compatível com o padrão Pmod Type 1
  Pode ser usado com qualquer placa que utilize o padrão Digilent Pmod™.
• Placa compacta
  Dimensões aproximadas: 1,3" × 0,8" (3,3 cm × 2,0 cm), ideal para prototipagem e setups com pouco espaço.
• Headers com espaçamento de 100 mil (2,54 mm)
  Compatível com garras de osciloscópio, pontas de prova e jumpers padrão.

📦 Aplicações típicas

• Depuração de sinais digitais
• Monitoramento de GPIOs
• Análise de barramentos em FPGAs
• Ensino e experimentação em eletrônica digital
• Inserção de instrumentos de medição sem alterar o circuito
