ADS1232 Conversor analógico para digital de ruído ultrabaixo de 24 bits ADS1232IPWR

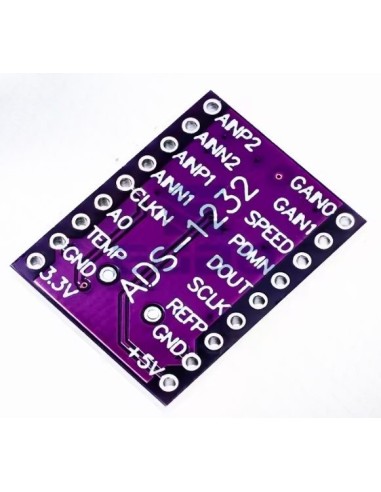

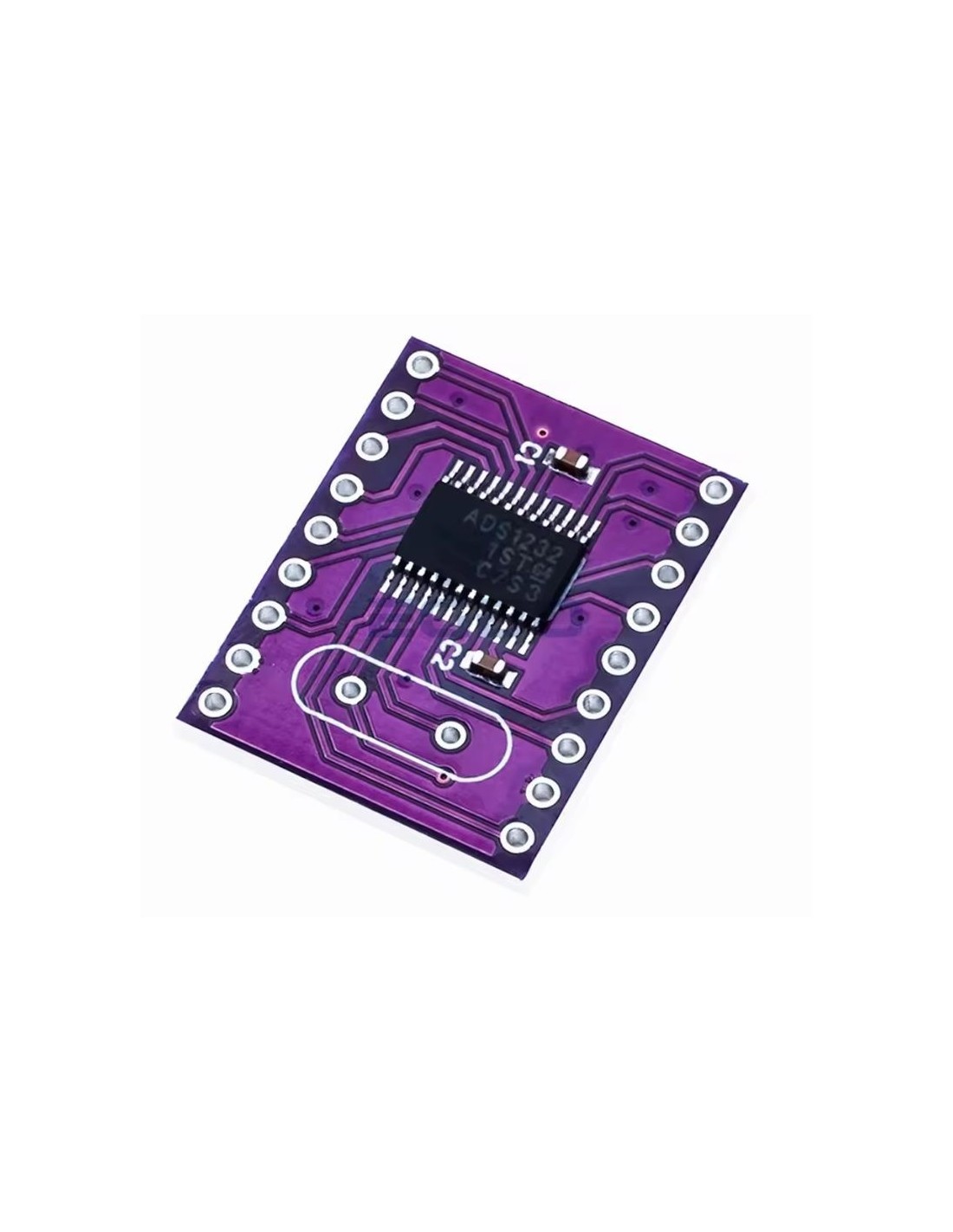

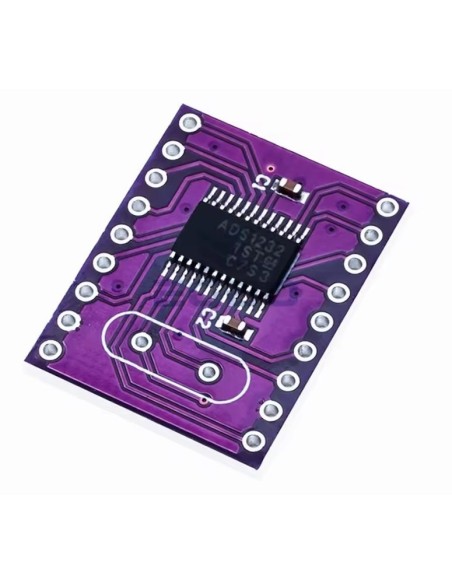

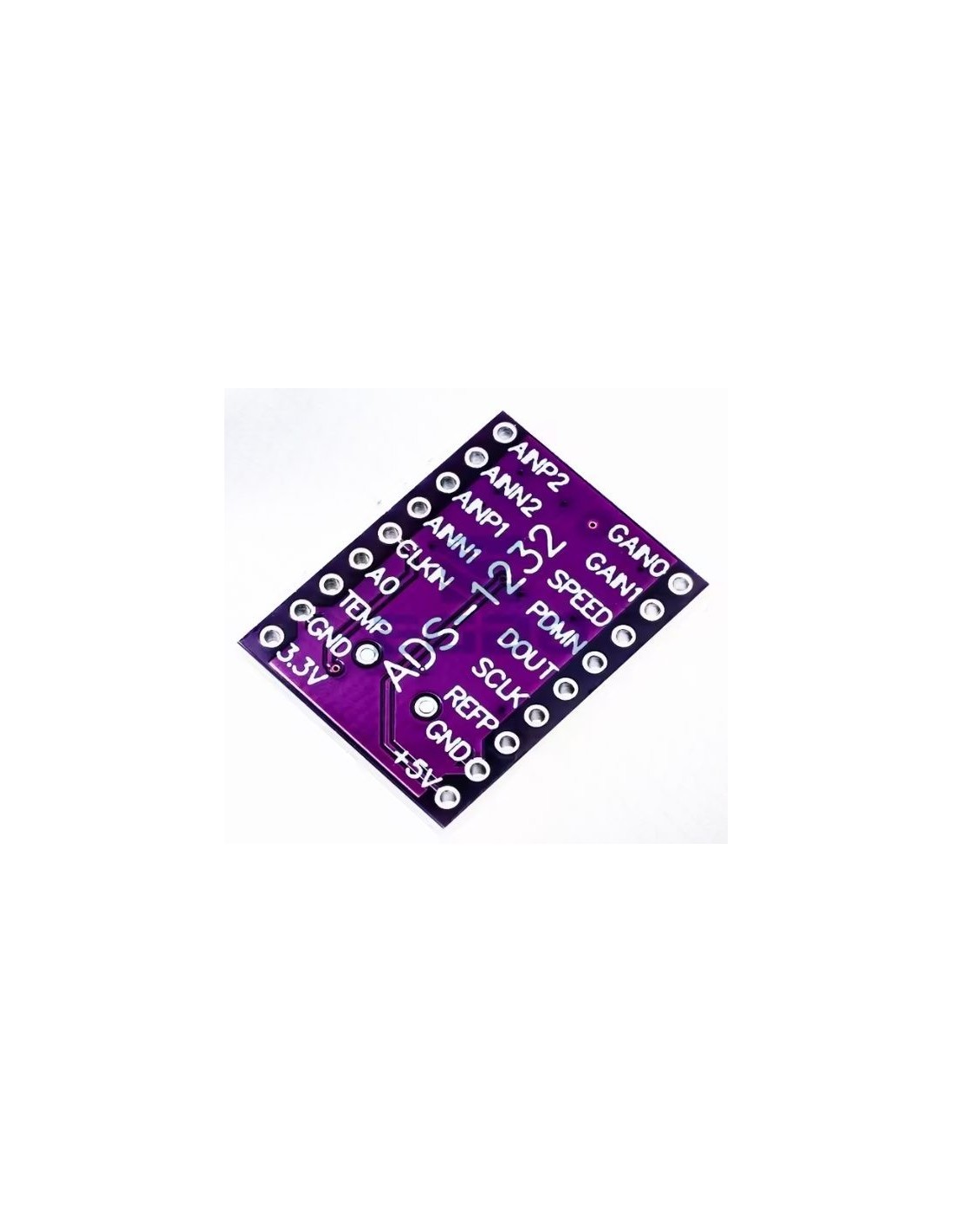

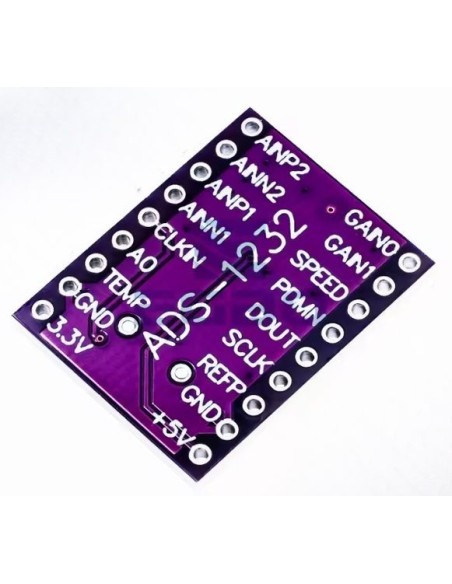

Módulo ADS1232 (ADC 24 bits de Ruído Ultrabaixo – ADS1232IPWR)

O Módulo ADS1232 é um conversor analógico‑digital (ADC) de 24 bits, projetado para medições de altíssima precisão e baixíssimo ruído, ideal para aplicações com células de carga, sensores de força, balanças digitais, instrumentação e sistemas de aquisição de dados.

Baseado no CI ADS1232IPWR, da Texas Instruments, o módulo integra amplificador de ganho programável (PGA), referência interna e filtros digitais, oferecendo uma solução completa e estável para medições sensíveis.

Principais Características

• Conversor ADC 24 bits de ruído ultrabaixo
• Ideal para células de carga, sensores de pressão e força
• Amplificador de ganho integrado (PGA)
• Baixo ruído e alta estabilidade
• Interface digital simples (pinos de clock e dados)
• Referência interna de alta precisão
• Baixo consumo de energia
• Operação com alimentação simples

Parâmetros Técnicos (ADS1232IPWR)

Conversão e Precisão

• Resolução: 24 bits
• Ruído ultrabaixo, ideal para medições de microvolts
• Taxas de amostragem típicas: 10 SPS ou 80 SPS
• Filtro digital integrado para rejeição de 50/60 Hz

Amplificador (PGA)

• Ganho programável: 1, 2, 64, 128
• Ideal para sensores de ponte resistiva (strain gauge)

Alimentação

• Tensão de operação: 2,7 V a 5,3 V
• Baixo consumo em operação e modo standby

Entradas Analógicas

• Entradas diferenciais para sensores de ponte
• Alta rejeição a ruído e interferências externas

Interface Digital

• Saída de dados: DOUT
• Clock externo: SCLK
• Pinos de controle: PDWN, GAIN, SPEED, TEMP
• Compatível com microcontroladores como Arduino, ESP32, STM32, Raspberry Pi etc.

Recursos do Módulo

• Conversão estável mesmo em ambientes ruidosos
• Ideal para balanças de precisão e instrumentação
• Permite leitura direta de células de carga sem circuitos adicionais
• Layout otimizado para reduzir interferências
• Fácil integração em sistemas embarcados

Aplicações Típicas

• Balanças digitais de alta precisão
• Medição de força e torque
• Sensores de pressão baseados em ponte resistiva
• Sistemas de aquisição de dados
• Instrumentação industrial
• Projetos de automação e IoT que exigem precisão extrema
