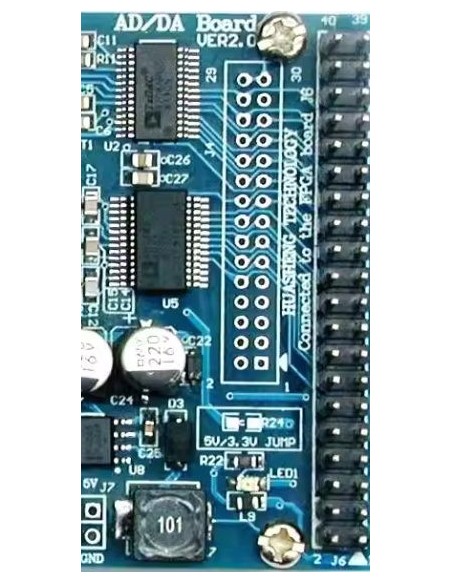

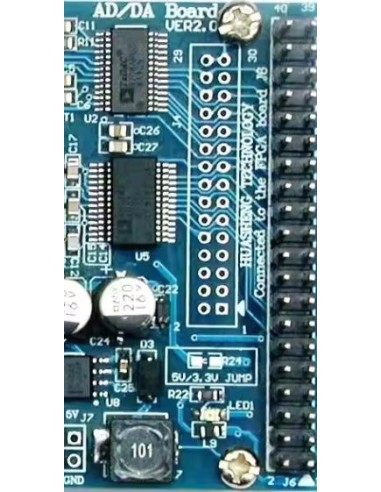

Modulo Fpga Placa AD 125 Msps AD9280 8 bit DA 3 Msps * Bit DAC9708

Módulo FPGA

ADC 125 MSPS AD9280 (8 bits) + DAC 3 MSPS DAC9708 (8 bits)

🧩 Visão Geral

O módulo Huasheng ADC/DAC para FPGA é uma placa compacta projetada para aquisição e geração de sinais analógicos de alta velocidade. Ele combina um ADC de 125 MSPS e um DAC de 3 MSPS, permitindo que FPGAs realizem processamento digital de sinais (DSP), amostragem rápida, reconstrução de formas de onda e experimentos de comunicação digital.

🔧 Especificações Técnicas

🔹 Conversor Analógico–Digital (ADC)

AD9280 – 8 bits, 125 MSPS

• Resolução: 8 bits
• Taxa de amostragem: até 125 MSPS
• Entrada analógica: banda larga, 1 canal
• Interface digital: saída paralela CMOS
• Tensão de operação: 2.7 V a 3.6 V
• Aplicações típicas:

• SDR (Software Defined Radio)
• Digitalização de áudio de alta velocidade
• Captura de sinais RF/IF
• Osciloscópios digitais simples

🔹 Conversor Digital–Analógico (DAC)

DAC9708 – 8 bits, 3 MSPS

• Resolução: 8 bits
• Taxa de atualização: até 3 MSPS
• Saída analógica: 1 canal
• Interface digital: paralela
• Tensão de operação: 3.0 V a 5.5 V
• Aplicações típicas:

• Geração de formas de onda
• Sinais de teste
• Reconstrução de áudio simples
• Controle analógico

🔌 Conectividade e Interface com FPGA

• Conectores compatíveis com PMOD / GPIO de FPGAs
• Linhas digitais separadas para ADC e DAC
• Clock externo ou fornecido pelo FPGA
• Saídas e entradas com nível lógico 3.3 V
• Ideal para:

• Tang Primer
• Gowin
• Lattice
• Xilinx
• Intel/Altera (DE10, Cyclone, etc.)

📦 Recursos da Placa

• PCB compacta e bem organizada
• Reguladores de tensão integrados
• Filtros analógicos básicos na entrada do ADC
• Conector de alimentação e sinalização clara
• Pads de teste para debug

🎯 Aplicações Típicas

• Processamento digital de sinais (DSP)
• Amostragem e reconstrução de áudio
• Sistemas embarcados de medição
• Prototipagem de SDR
• Geração e captura de formas de onda
• Projetos educacionais com FPGA
