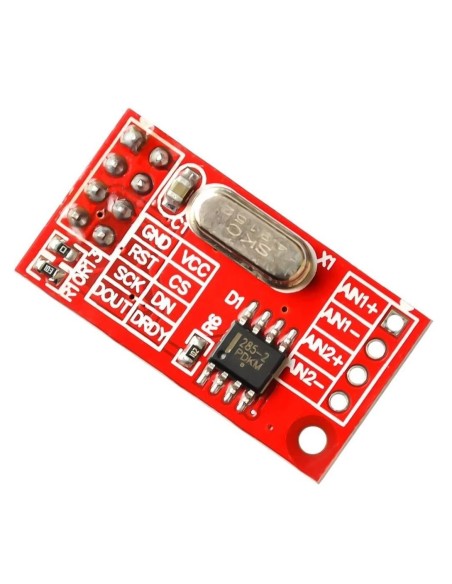

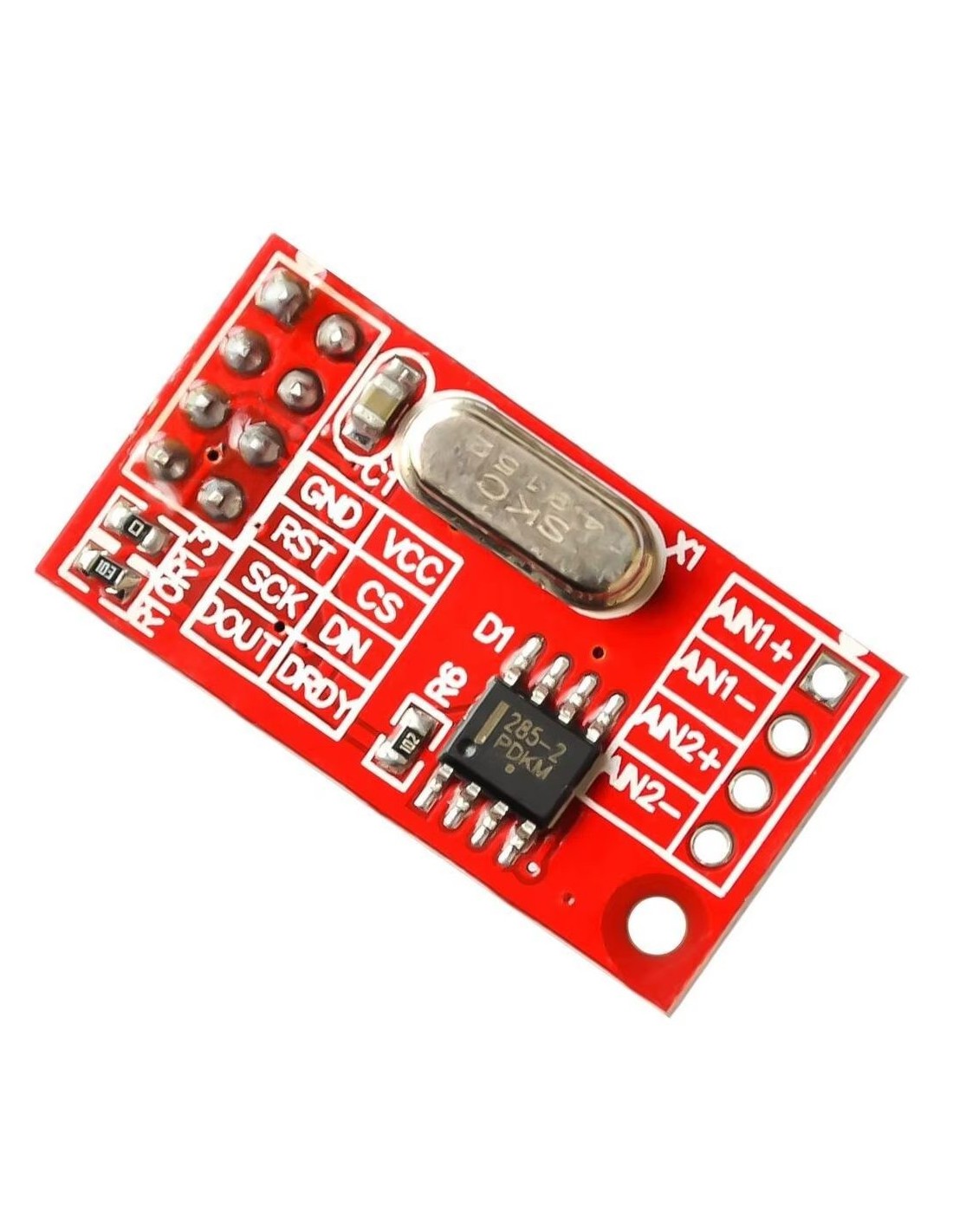

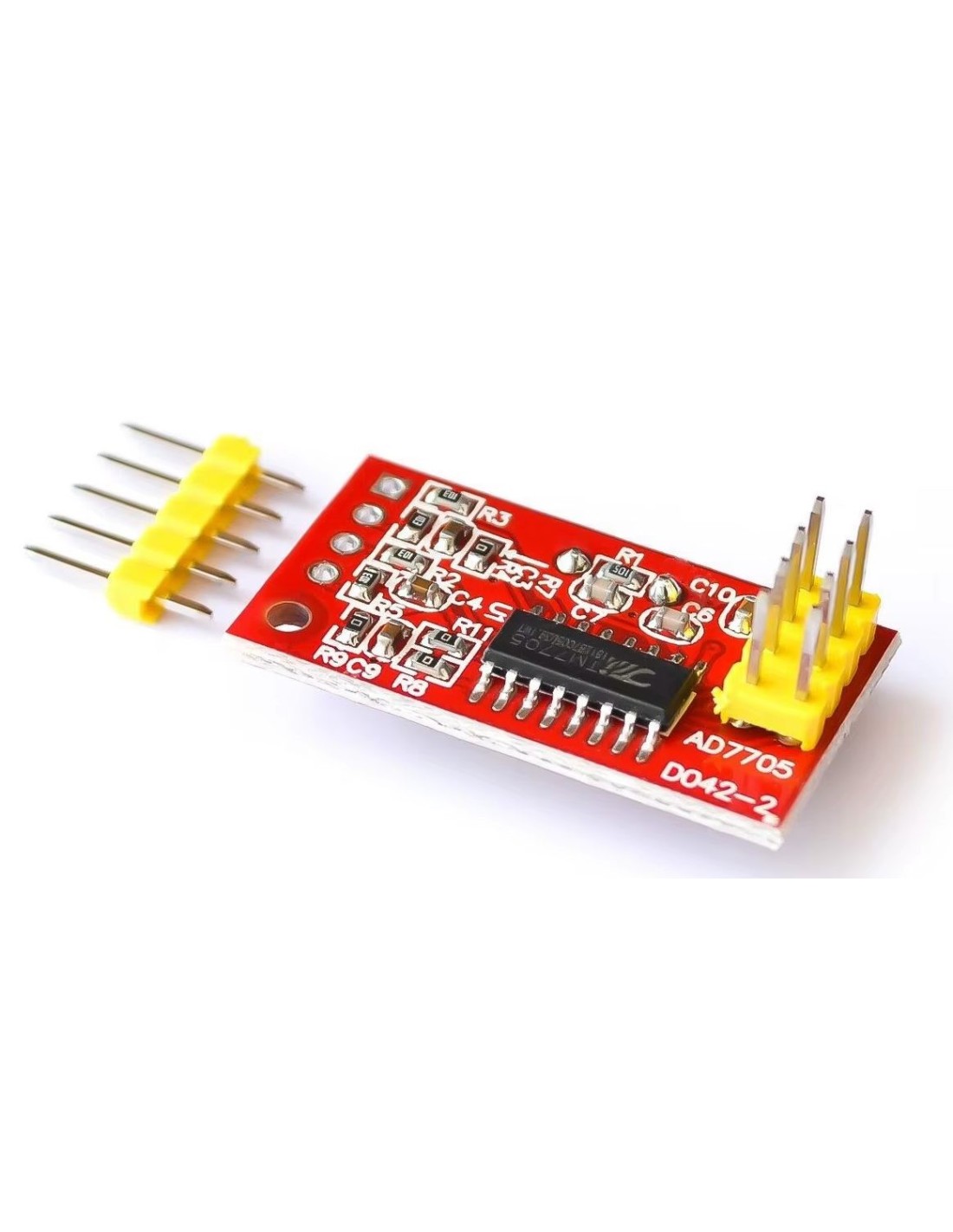

Módulo ADC TM7705 – Conversor A/D Duplo de 16 bits com Interface SPI

O módulo ADC baseado no TM7705 é uma solução de alta precisão para aquisição de sinais analógicos em sistemas embarcados. Ele oferece duas entradas diferenciais, resolução de 16 bits reais, ganho programável e comunicação digital via SPI, garantindo medições estáveis e confiáveis mesmo em ambientes ruidosos.

Projetado e produzido pela Ann Fuller Electronics, o módulo acompanha documentação técnica, esquemas e rotinas de exemplo para diversas plataformas, incluindo C51, AVR, STM8 e STM32F4.

A coleta de dados é extremamente estável, fornecendo 16 bits efetivos válidos, ideal para instrumentação, sensores de baixa amplitude e aplicações industriais.

🔌 Integração com STM32-V5

A conexão com a placa de desenvolvimento STM32-V5 é simples:
o módulo pode ser plugado diretamente no soquete NRF24L01, facilitando a prototipagem sem necessidade de cabeamento adicional.

⚙️ Características Técnicas

🔋 Alimentação

• Opera com 3,3 V ou 5,0 V DC, garantindo flexibilidade para diferentes sistemas.

🔄 Interface com MCU

• Comunicação digital via SPI, compatível com a maioria dos microcontroladores.

🧠 Chip ADC Principal

• TM7705, totalmente compatível com o AD7705.
• Fabricado pela Shenzhen Tianwei.
• Conversão A/D de 16 bits, dupla entrada.

🎯 Referência de Tensão

• Utiliza referência externa LM285-2.5, componente importado de alta estabilidade.

🎚️ Circuito de Entrada

• Possui divisores resistivos e filtro RC, permitindo ao usuário ajustar:

• faixa de entrada
• ganho
• filtragem do sinal

📈 Ganho Programável

• Amplificador interno com ganho ajustável de 1× até 128×, ideal para sensores de baixa amplitude.

🔧 Buffer de Entrada

• Inclui amplificador buffer integrado, permitindo conexão direta a sensores sem necessidade de estágio externo.

🧩 Aplicações Típicas

• Instrumentação de precisão
• Sensores de pressão, força, temperatura, carga
• Sistemas industriais
• Aquisição de dados em geral
• Conversão de sinais analógicos de baixa amplitude
