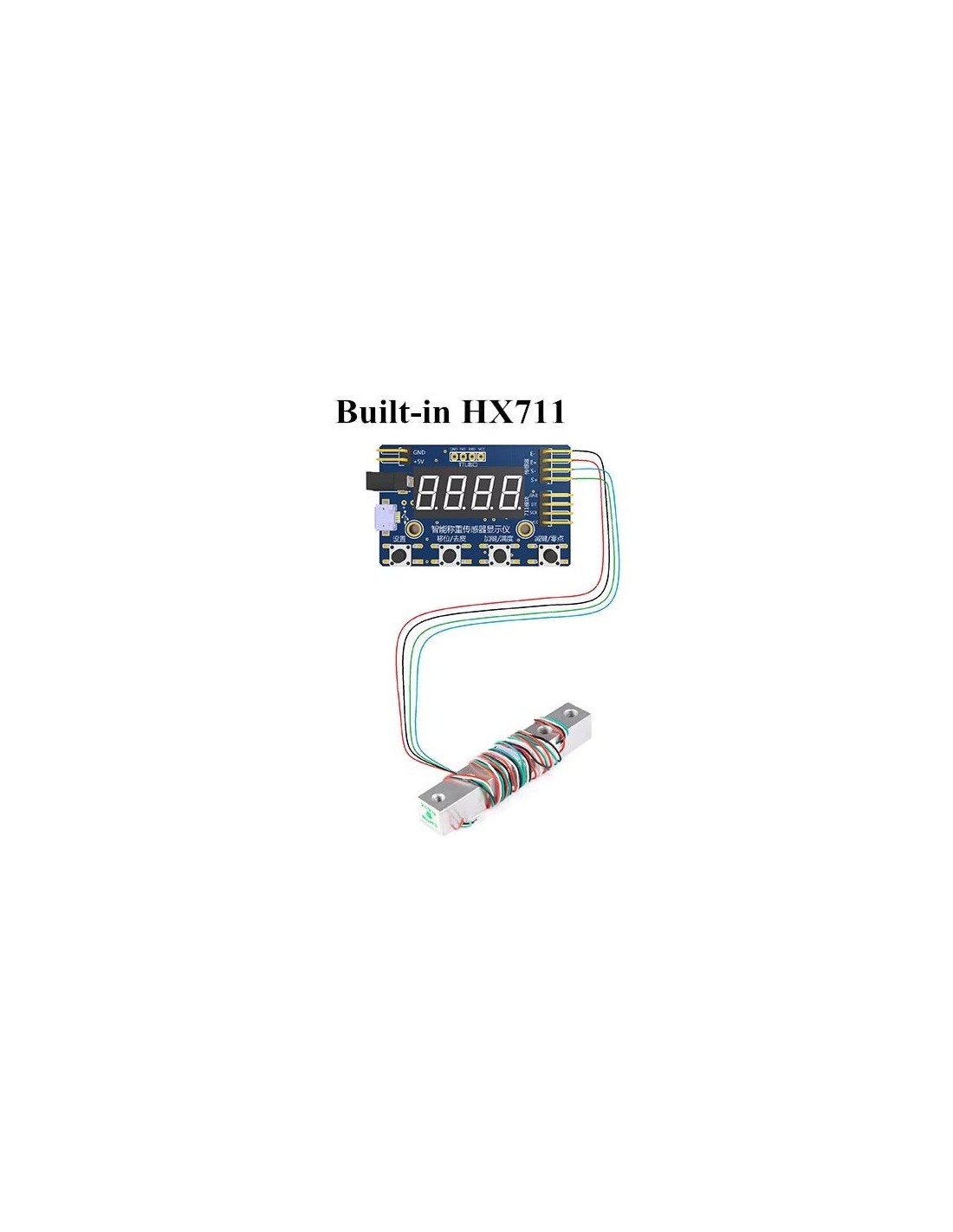

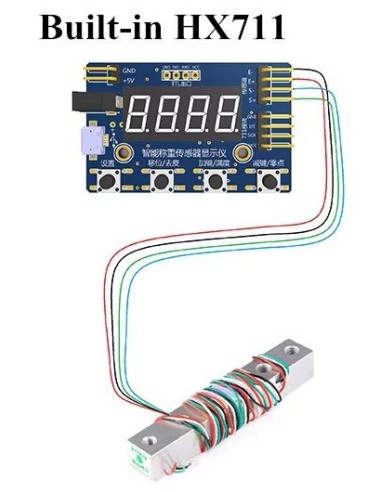

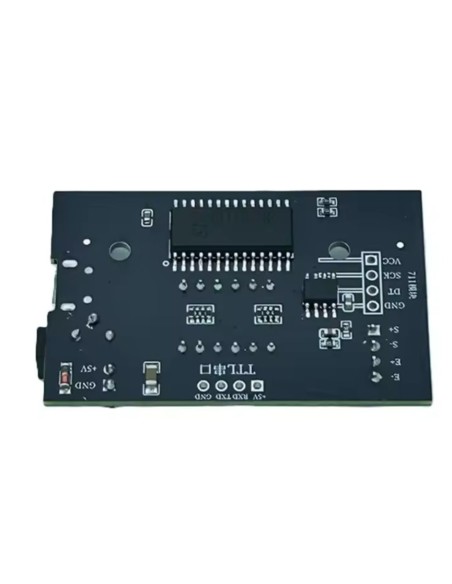

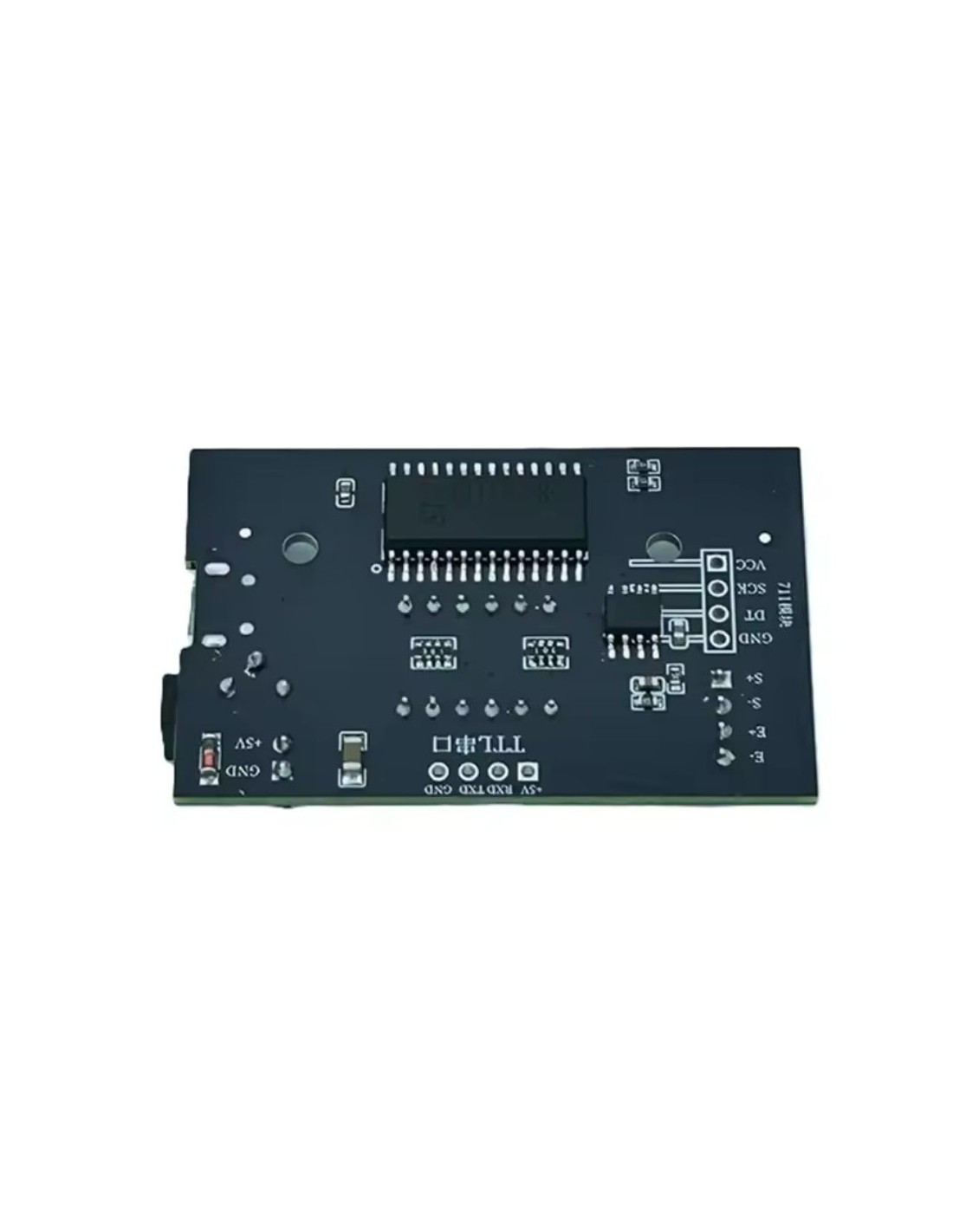

STC8H1K28 c/ HX710B Load Cell Module 3 display Led 4 Digititos

Módulo HX711 Load Cell AD com Display Digital (1 kg / 5 kg / 10 kg / 20 kg)

O HX711 Load Cell AD Module é um módulo de pesagem completo que integra um conversor A/D de alta precisão de 24 bits, display digital de 4 dígitos e interface simples para conexão com células de carga. Ele é ideal para balanças eletrônicas, instrumentos de medição, testes de força e aplicações industriais que exigem leitura precisa de peso ou pressão.

Projetado para oferecer alta estabilidade, excelente imunidade a ruídos e operação confiável em ambientes industriais, o módulo pode se comunicar com computadores, CLPs e outros controladores, atendendo plenamente às necessidades de automação e controle de processos.

🧩 Visão Geral

• Exibe diretamente o valor lido da célula de carga
• Utiliza conversor A/D de 24 bits (HX711)
• Suporta comunicação com PC, PLC e microcontroladores
• Adequado para balanças, indicadores de pesagem, máquinas de teste de tração e sistemas de medição
• Excelente desempenho em ambientes com vibração, interferência eletromagnética e variações de temperatura

🔧 Qualidade e Seleção de Componentes

O módulo utiliza:

• Conversores A/D de alta precisão
• Memórias estáveis
• Chips de comunicação de fabricantes renomados

O projeto do circuito, o layout da placa e a seleção de componentes garantem:

• Forte resistência a interferências (EMI/ESD)
• Baixa deriva térmica
• Alta linearidade
• Operação confiável em ambientes industriais
• Longa vida útil e alta estabilidade

🔌 Comunicação e Processamento

O módulo realiza:

• Pesagem estática de alta precisão
• Filtragem digital dinâmica e estática
• Resposta rápida e estável mesmo sob vibração
• Envio de dados via porta serial:

• Em intervalos regulares
• Ou somente quando o peso muda

⭐ Características Principais

• Tamanho compacto, fácil de transportar
• Alimentação via conector Micro USB (compatível com carregadores Android)
• HX711 integrado para depuração e leitura precisa
• Envio de dados periódico ou por variação de peso
• Faixa de sinal de entrada: ±19 mV
• Coeficiente de temperatura: ≤100 ppm/°C
• Taxa de conversão A/D: 6,25 a 100 Hz
• Proteções integradas:
  • Inversão de polaridade
  • Sobretensão
  • Supressão de surtos
• Temperatura de operação: –40°C a +70°C
• Temperatura de armazenamento: –60°C a +90°C

🛠️ Funções do Módulo

• Conversão analógico–digital de alta precisão
• Calibração digital
• Tara
• Ajuste de zero
• Anti-vibração
• Armazenamento não volátil (mantém parâmetros após desligar)

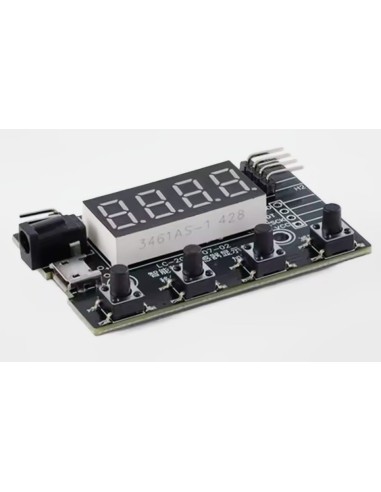

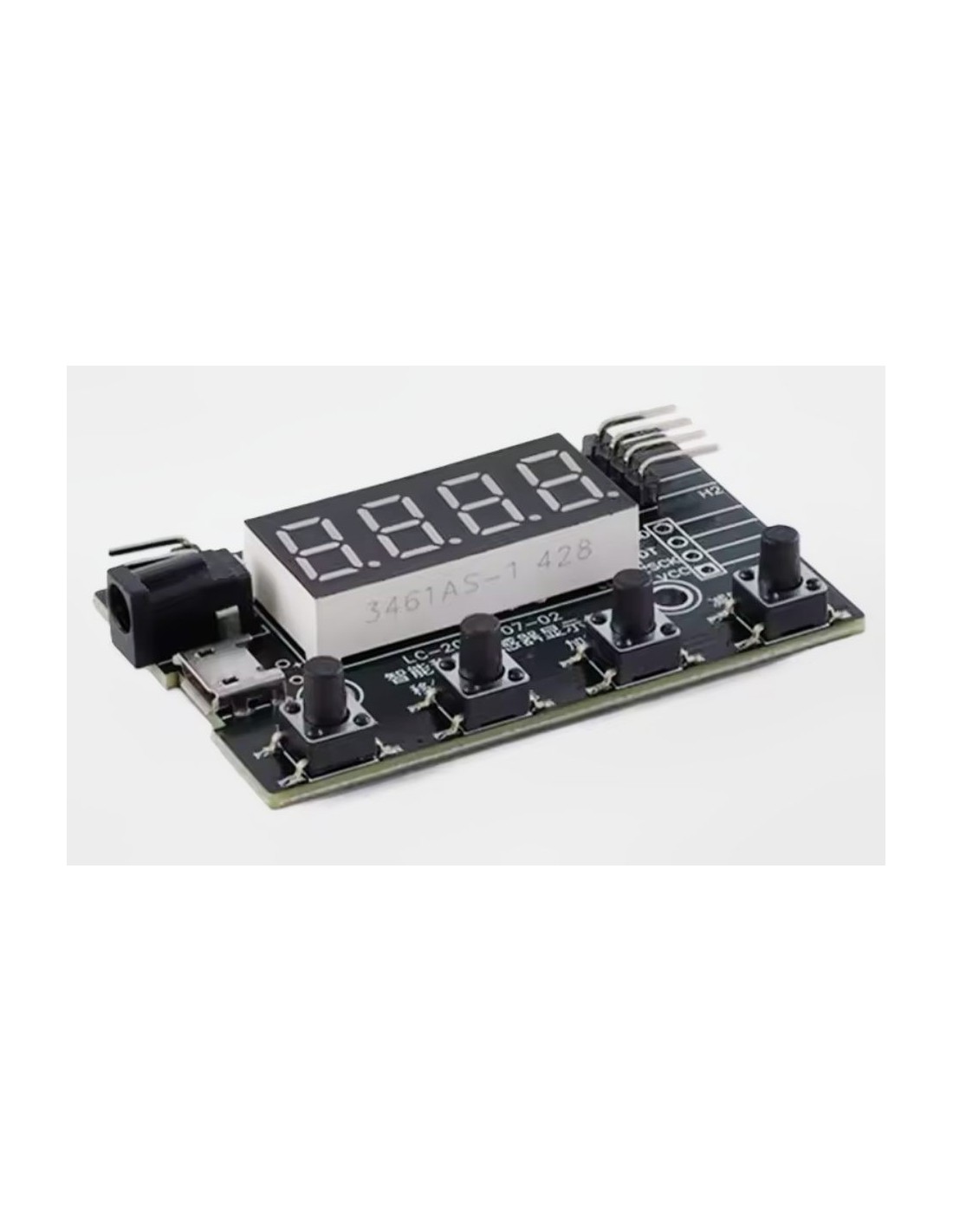

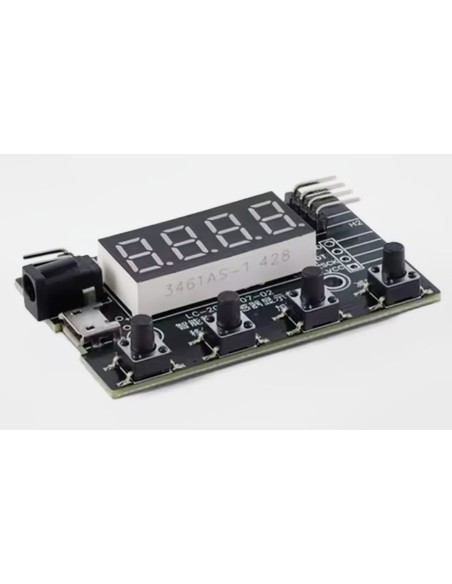

• Display de 4 dígitos com ponto decimal configurável
• Teclado com 4 botões de operação

🔋 Especificações Técnicas

• Alimentação: 5 VDC
• Conector: 3.5–1.3 mm (alto isolamento)
• Dimensões: 55 × 35 × 12 mm (C × L × A)
• Velocidade de aquisição A/D: 0–100 leituras/s (padrão 30)
• Células de carga suportadas: até 4 sensores de 350 Ω

📦 Aplicações Típicas

• Balanças eletrônicas
• Medidores de força e pressão
• Sistemas de pesagem embarcados
• Máquinas de teste de tração
• Equipamentos industriais de medição
• Projetos DIY com células de carga

Funções das Teclas

Config (Configuração)

Usada para configurar parâmetros. No modo de configuração, salva o valor ajustado e avança para o próximo parâmetro.

Shift (Alternar)

• No modo de configuração: altera o valor selecionado.
• No modo normal: mantenha pressionado por 3 segundos para sair.

Add (Aumentar)

• No modo de configuração: aumenta o valor ajustado.
• No modo normal: mantenha pressionado por 3 segundos para iniciar a calibração de escala cheia.

Decrease (Diminuir)

• No modo de configuração: diminui o valor ajustado.
• No modo normal: mantenha pressionado por 3 segundos para iniciar a calibração de zero.

⚙️ Configurações de Parâmetros

Posição do ponto decimal

• Faixa: 0 a 3
• Exemplo: para um sensor de 0–20 kg, pode ser configurado como 2
• Padrão: 1

Velocidade de aquisição AD-H

• Faixa: 1 a 100 leituras por segundo
• Padrão: 20

Envio periódico de dados

• Intervalo: 0 a 10 segundos
• Se ajustado para 0, envia dados somente quando o peso muda (até 3 vezes por segundo)
• Padrão: 0,5 s

Calibração ON-B

• Quando ajustado para ON: pressione por 3 segundos para entrar no modo de calibração
• Quando ajustado para OFF: pressione por 10 segundos para entrar no modo de calibração
• Padrão: ON

INI – Restaurar configurações de fábrica

• OFF: modo normal (padrão)
• ON: restaura todas as configurações originais

🧭 Instruções de Calibração e Tara

Supondo um sensor de 100 kg:

1. Calibração de Zero

1. Pressione e segure a tecla Diminuir (–) por 3 segundos.
2. O visor mostrará “PL–”.
3. Solte a tecla para entrar no modo de calibração.
4. Não coloque peso na balança.
5. Insira 0 no módulo e pressione OK.
6. O visor confirmará a conclusão da calibração de zero.

2. Calibração de Escala Cheia

1. Pressione e segure a tecla Aumentar (+) por 3 segundos.
2. O visor mostrará “PH”.
3. Solte a tecla para entrar no modo de calibração.
4. Coloque um peso entre 20 e 100 kg na balança.
5. Digite o valor exato do peso e pressione OK.
6. O visor confirmará a calibração de escala cheia.

3. Observações sobre Tara

• A calibração de zero deve ser feita durante a calibração inicial, não usando apenas o botão de tara.
• O “zero” pode ser calibrado com ou sem peso de tara.
• Exemplo:

• Sensor: 100 kg
• Tara: 3 kg
• Peso padrão disponível: 35 kg

Calibração possível:

• Zero (PL): pode ser ajustado para 0,0 kg ou 3,0 kg
• Escala cheia (PH): após adicionar 35 kg, pode ser ajustado para 35,0 kg ou 38,0 kg

Ambas as combinações funcionam, desde que PL e PH sejam coerentes entre si.
