MCP3424 18-Bit, 240SPS, 4-Channel ADC DC 2.7V-5.5V

Placa ADC MCP3424 (18‑bit, 240 SPS, 4 Canais, 2.7–5.5 V)

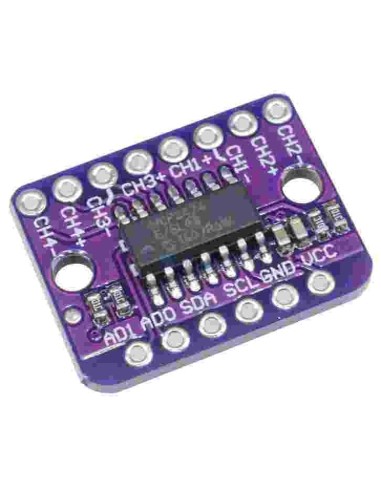

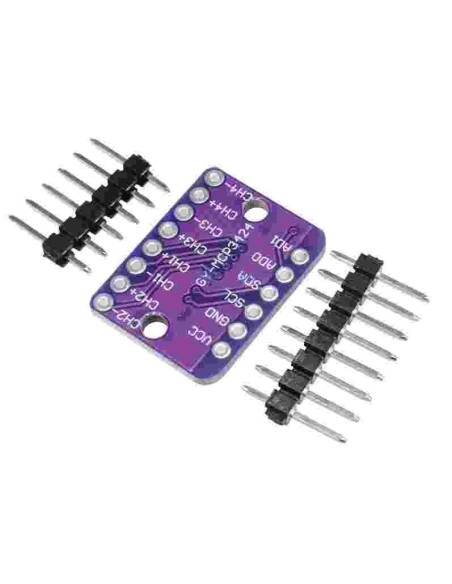

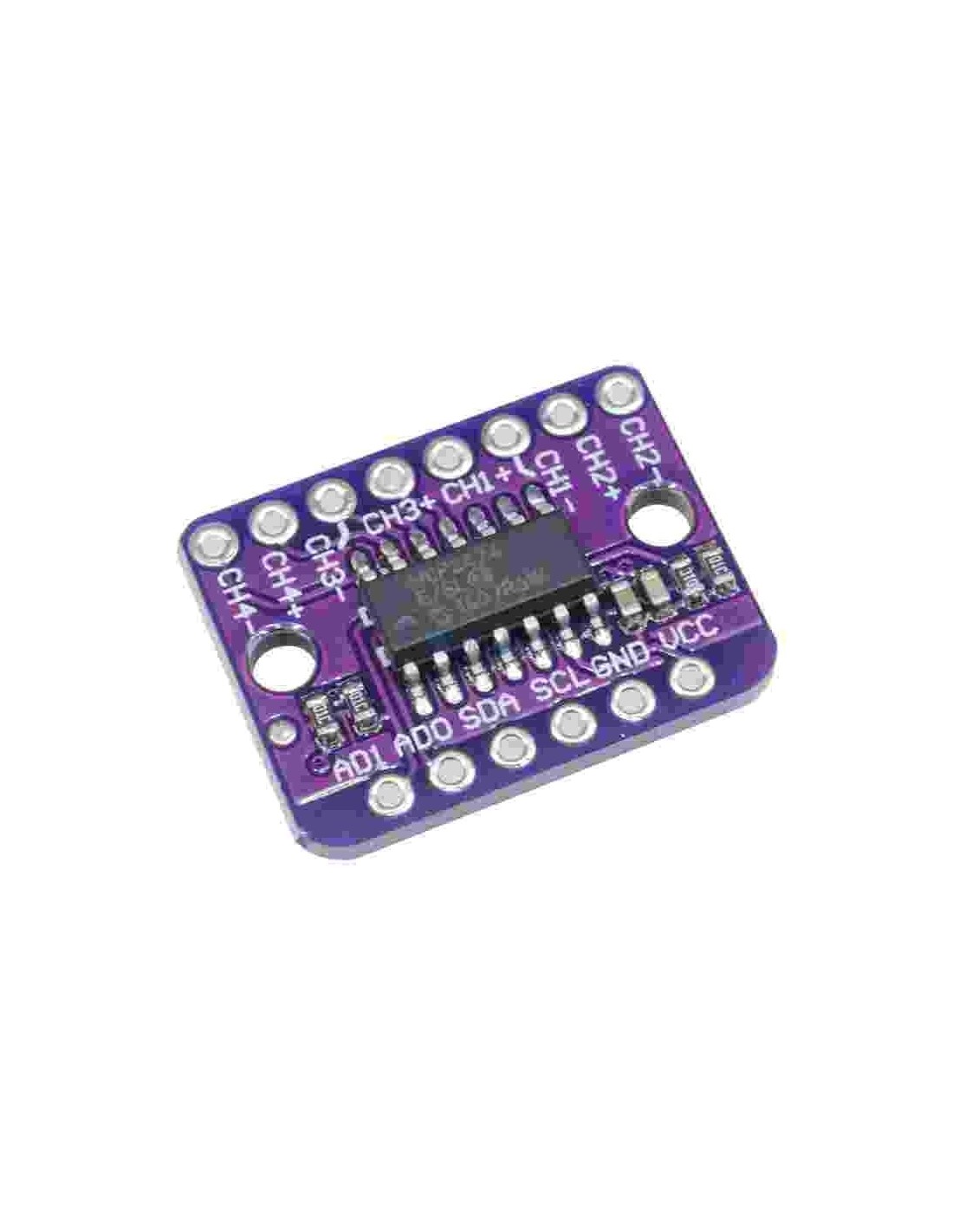

A placa MCP3424 é um módulo conversor analógico‑digital (ADC) de alta precisão com 4 canais, resolução de até 18 bits e interface I²C, ideal para medições de sinais analógicos de baixa intensidade com excelente estabilidade e baixo ruído. Fabricado pela Microchip, o MCP3424 oferece ganho programável (PGA), taxa de amostragem configurável e conversão diferencial, tornando‑o perfeito para aplicações que exigem alta sensibilidade e precisão.

Com alimentação entre 2.7 V e 5.5 V, o módulo é compatível com a maioria dos microcontroladores, incluindo Arduino, ESP32, ESP8266, STM32, Raspberry Pi, RP2040 e RISC‑V.

✅ Características Principais

• CI: MCP3424 (Microchip)
• Resolução: até 18 bits
• Canais: 4 canais ADC independentes
• Interface: I²C (endereço configurável)
• Taxa de amostragem: até 240 SPS (samples per second)
• PGA integrado: 1×, 2×, 4×, 8×
• Modo diferencial e single‑ended
• Tensão de operação: 2.7 V a 5.5 V
• Baixo ruído e alta precisão
• Conversão contínua ou sob demanda
• Placa compacta e fácil de integrar

✅ Aplicações

• Instrumentação de precisão
• Sensores analógicos de baixa tensão
• Medição de corrente com shunt
• Sistemas de aquisição de dados (DAQ)
• Monitoramento de baterias
• Automação e IoT
• Projetos com microcontroladores (Arduino, ESP32, STM32, Raspberry Pi etc.)

✅ Vantagens

• Alta resolução (18 bits) para medições sensíveis
• Quatro canais independentes
• Interface I²C simples e compatível com diversos MCUs
• PGA integrado para amplificação de sinais fracos
• Baixo consumo e excelente estabilidade
• Ideal para aplicações científicas, industriais e educacionais
