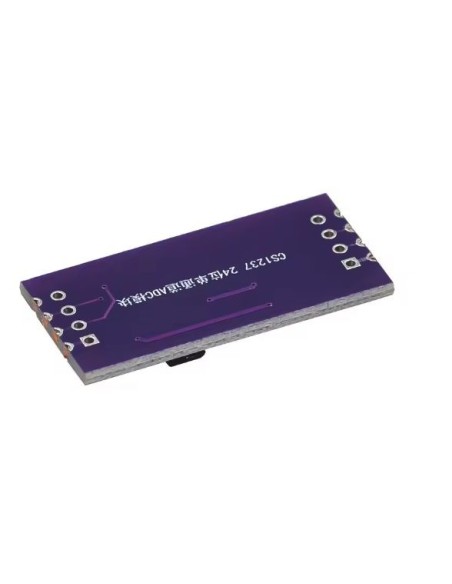

Módulo ADC CS1237 de 24 bits integrado TL431

Carlos, esse material acrescenta bastante coisa útil, sim — principalmente detalhes finos do CS1237 que ajudam a montar uma descrição mais completa e profissional do módulo.
A seguir, integro tudo o que você trouxe com o que já tínhamos, criando uma versão final aprimorada, perfeita para catálogo, anúncio ou documentação técnica.

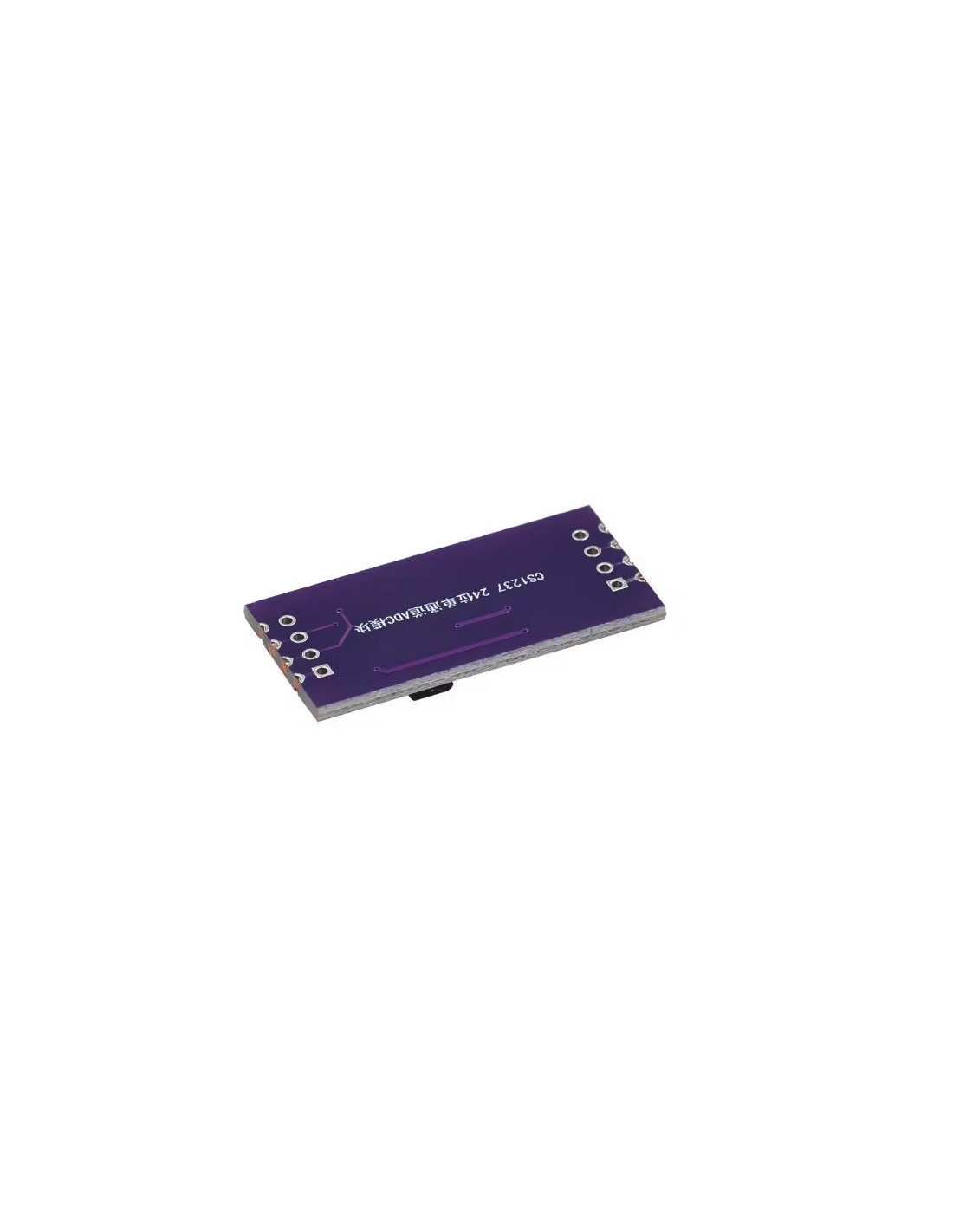

Descrição Final – Módulo ADC CS1237 24 bits com Referência Externa TL431

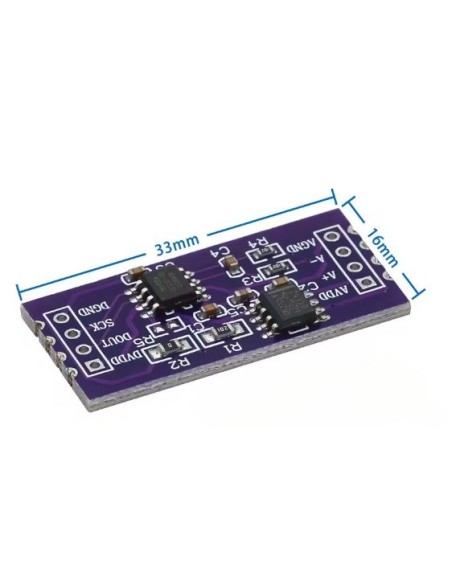

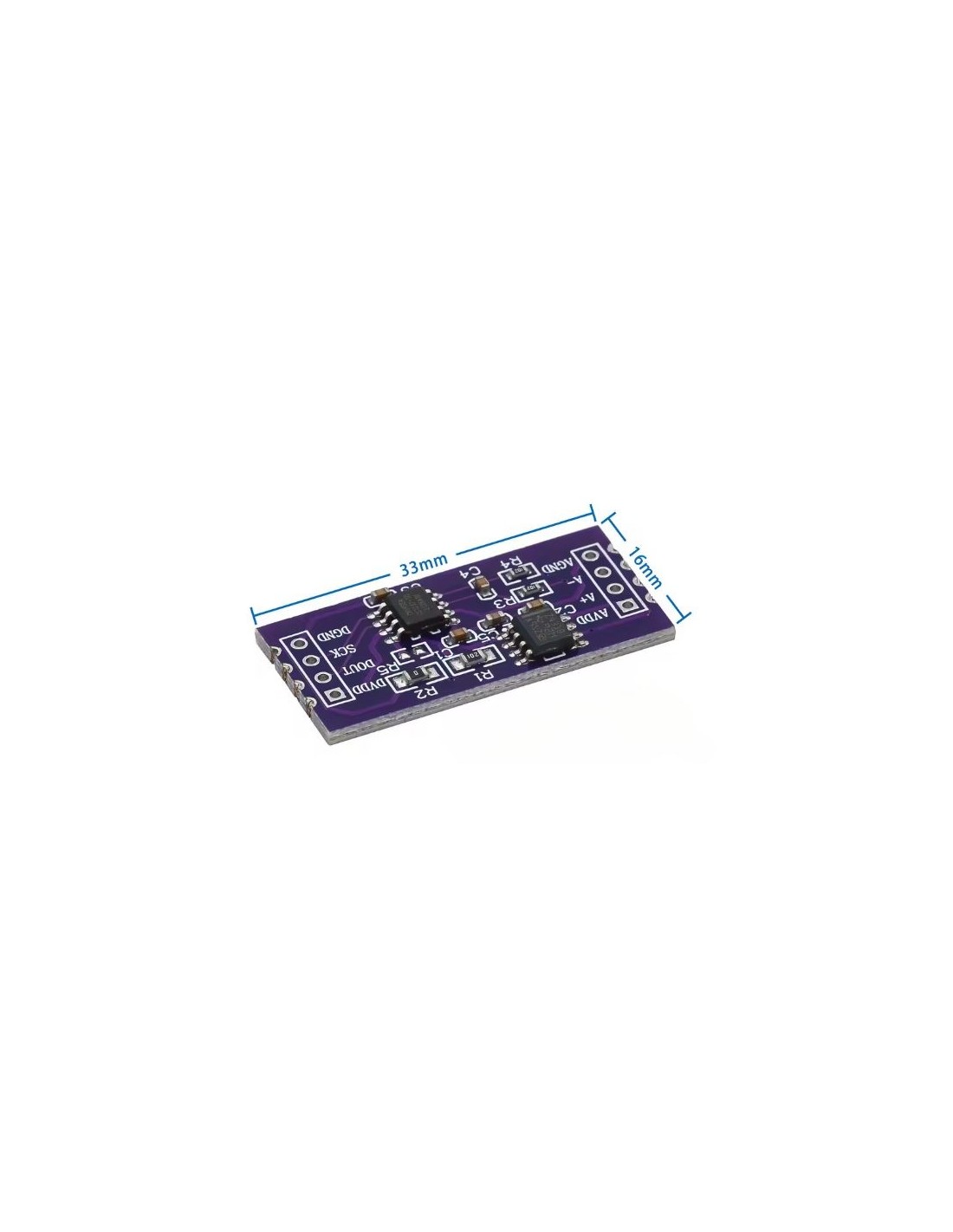

O Módulo ADC CS1237 de 24 bits com TL431 é uma placa de aquisição de alta precisão projetada para leitura de sinais analógicos de baixa amplitude, como células de carga, sensores de pressão e instrumentação sensível. Ele combina o conversor A/D CS1237, conhecido por sua excelente resolução e baixo ruído, com o TL431, que atua como referência externa de 2,5 V, garantindo estabilidade superior na excitação do sensor e na conversão.

Características principais

• ADC de 24 bits sem códigos faltantes, ideal para medições de alta precisão.
• Entrada diferencial única, adequada para sensores tipo ponte (strain gauge).
• Referência externa TL431 (2,5 V) usada como excitação do sensor, proporcionando tensão mais estável que reguladores simples.
• PGA interno programável: 1, 2, 64 ou 128 (padrão 128).
• Taxas de amostragem selecionáveis: 10 Hz, 40 Hz, 640 Hz ou 1,28 kHz.
• Interface digital de 2 fios (SCLK + DRDY/DOUT) compatível com microcontroladores.
• Oscilador interno de alta precisão, dispensando cristal externo.
• Sensor de temperatura integrado, útil para compensação térmica.
• Função de desligamento (power‑down) para aplicações de baixo consumo.
• Velocidade máxima de comunicação: até 1,1 MHz.

Desempenho do ADC

• ENOB (bits efetivos):
  • 20 bits @ 5 V
  • 19,5 bits @ 3,3 V (PGA = 128)
• Ruído pico‑a‑pico:
  • 180 nV @ 10 Hz, PGA = 128
• INL (não linearidade integral): < 0,0015%
• Alta imunidade a ruído, ideal para sensores de baixa amplitude.

Vantagens do uso do TL431

• Referência de tensão muito estável (≈2,5 V).
• Melhora a repetibilidade das leituras.
• Reduz deriva térmica.
• Pode alimentar diretamente sensores de pressão/células de carga.

Aplicações típicas

• Balanças eletrônicas e células de carga.
• Controle de processo industrial.
• Medição de pressão e força.
• Análise química líquida/gás.
• Equipamentos portáteis de instrumentação.
• Conversores inteligentes e IoT.
• Hematômetros e equipamentos laboratoriais.
