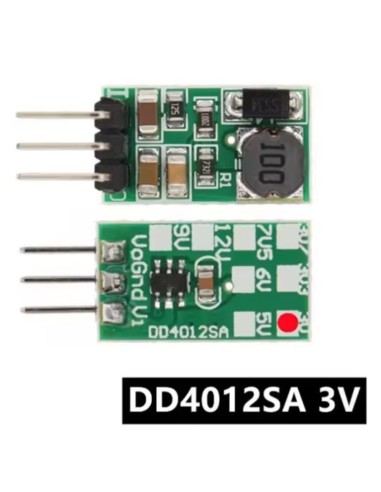

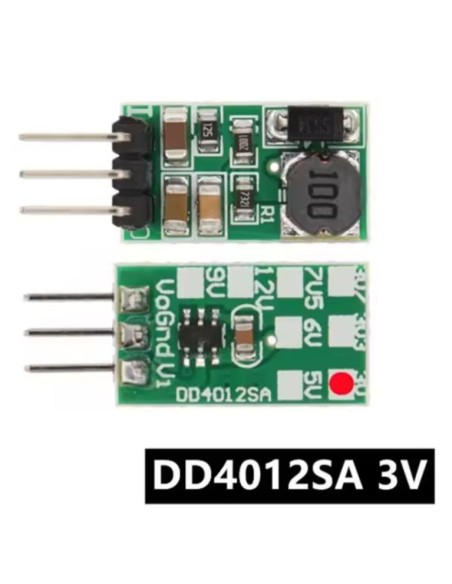

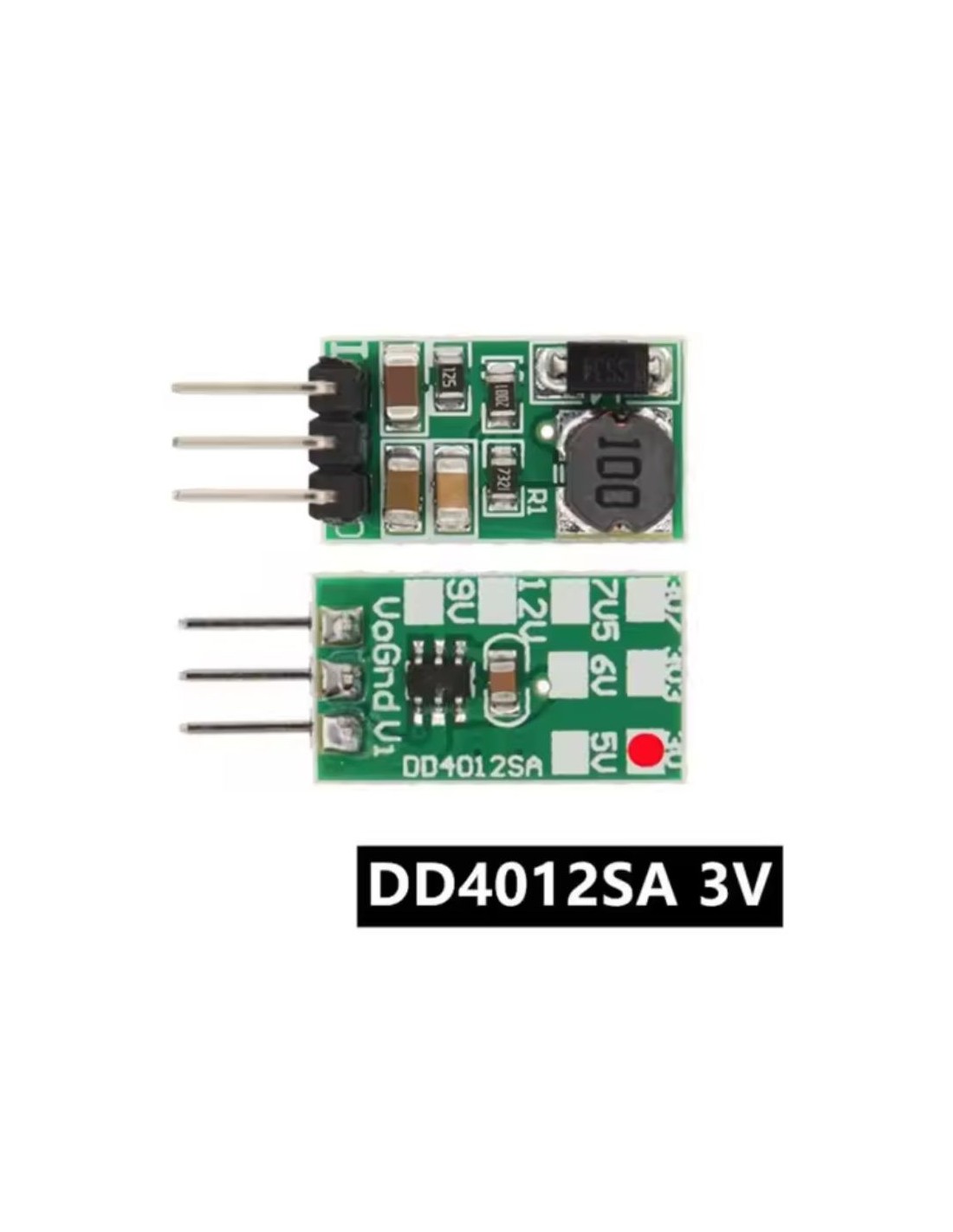

Dd4012sa 1A 3 V conversor buck step-down

Módulo Conversor DC‑DC Step‑Down

O módulo conversor DC‑DC Step‑Down versão 3,3V é um regulador compacto, eficiente e ideal para alimentar circuitos eletrônicos sensíveis que exigem uma tensão estável de 3,3V, como microcontroladores, módulos de rádio e dispositivos IoT. Ele reduz tensões de entrada entre 5V e 40V para uma saída precisa de 3,3V, mantendo alta eficiência e excelente estabilidade.

⚙️ Especificações Técnicas

• Tensão de entrada: 5V ~ 40V
• Tensão de saída: 3,3V regulado
• Corrente máxima de saída: até 1A
• Eficiência: 76% a 90% (dependendo da carga e tensão de entrada)
• Frequência de operação: 550 kHz
• Corrente quiescente: ~1,5 mA
• Proteções integradas:
  • Sobretensão
  • Subtensão
  • Sobretemperatura
  • Curto‑circuito
• Passo dos pinos: 2,54 mm (compatível com breadboard e Arduino)
• Dimensões: 18,3 × 10,2 × 6,7 mm
• Peso: ~1,3 g

⚠️ Cuidados ao Usar

1. A tensão de entrada não deve ultrapassar 40V.
2. A carga conectada não deve exceder 1A continuamente.
3. A potência de entrada deve ser maior que a potência de saída, devido às perdas naturais do módulo.

🔧 Aplicações Comuns

• Alimentação de MCUs de 3,3V: ESP8266, ESP32, ARM Cortex, STM32
• Módulos sem fio: NRF24L01, CC1101, CC2500, CC2530, Zigbee
• Sistemas IoT e automação residencial
• Conversão de baterias de lítio (7,4V / 12V → 3,3V)
• Motores e atuadores de 3,3V
• Câmeras e sensores de baixa tensão
• Pré‑regulador para LDOs
• Substituto direto para AMS1117‑3.3, LM1117‑3.3 e outros reguladores lineares
