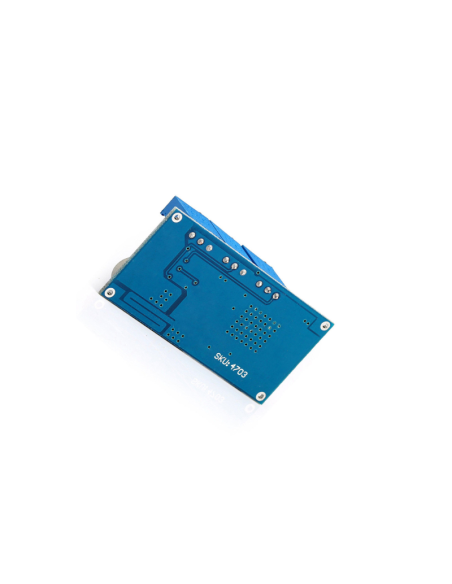

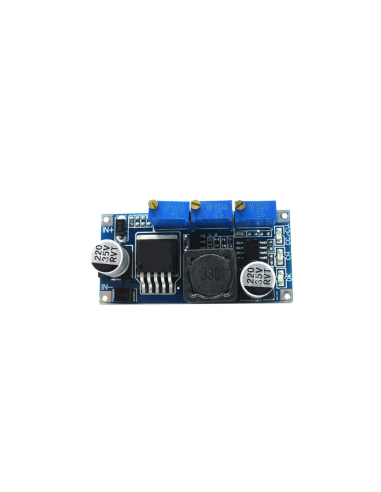

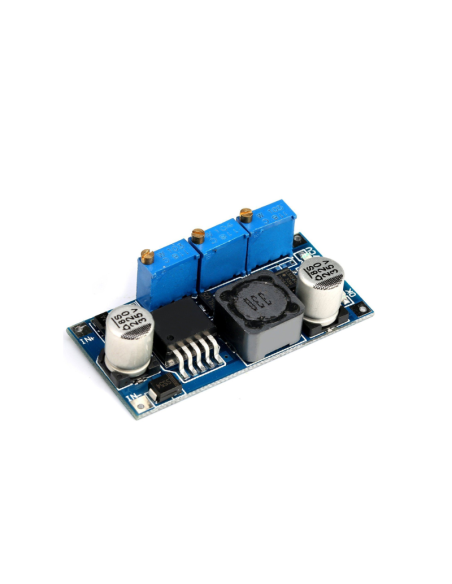

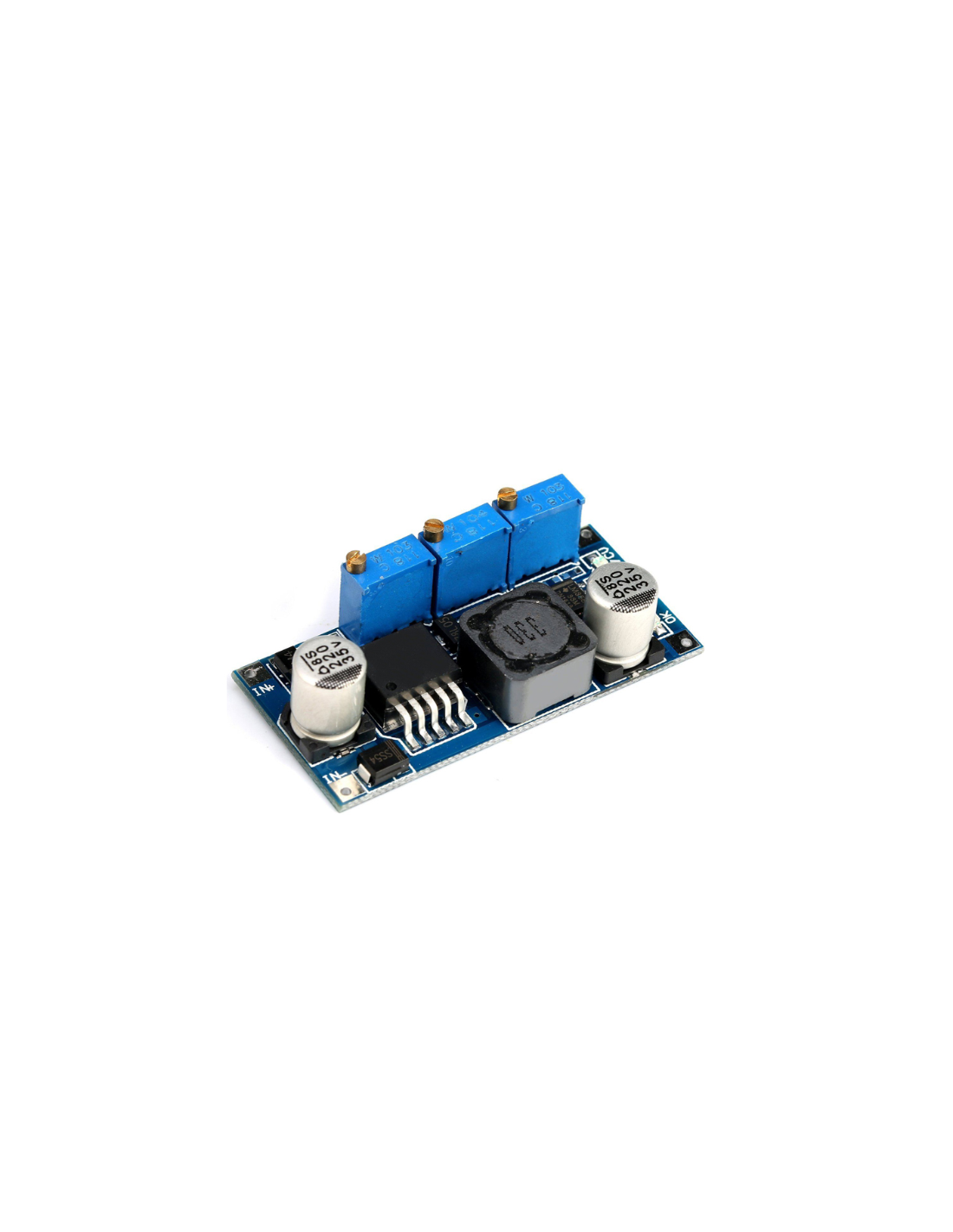

DC DC CONSTANT CURRENT MODULE LM2596 7V-35V STEP-DOWN

módulo DC‑DC Step‑Down LM2596 (3A, 92% eficiência), estruturada em formato de ficha para catálogo ou anúncio:

⚡ DC‑DC Step‑Down Converter LM2596

7–35V IN → 1,25–30V OUT até 3A Alta Eficiência

📝 Atributos básicos

• Natureza do módulo: Step‑Down não isolado.
• Retificação: Assíncrona.
• Tensão de entrada: 7 V ~ 35 V DC.
• Tensão de saída ajustável: 1,25 V ~ 30 V DC.
• Corrente máxima de saída: até 3 A (ajustável).
• Eficiência de conversão: até 92%.
• Frequência de comutação: 150 kHz.
• Ripple de saída: ~50 mV (20 MHz de largura de banda).
• Regulação de carga: ±0,5%.
• Regulação de tensão: ±2,5%.
• Temperatura de operação: -40 °C a +85 °C.
• Dimensões: 48 × 23 × 14 mm.

⚙️ Recursos e vantagens

1. Chip LM2596 de alta qualidade: baixa geração de calor, suporta correntes acima de 3 A com estabilidade.
2. Op‑amp TI original: garante controle preciso da corrente e saída estável.
3. Capacitor Sanyo de baixo ESR: reduz o ripple para apenas 50 mV.
4. Ajuste simples: saída regulada por potenciômetro azul; tensão mínima ajustável até 1,23 V.
5. Conexões claras: IN+ / IN‑ (entrada), OUT+ / OUT‑ (saída). Conexão incorreta pode danificar o módulo.

🔋 Uso como carregador de baterias

• Ajuste a tensão de saída para a tensão de flutuação da bateria (ex.: 4,2 V para Li‑ion).
• Ajuste a corrente de saída com multímetro (escala 10 A) para o valor de carga desejado.
• A lâmpada indicadora de carga acende em corrente constante e muda quando a bateria está carregada.
• Corrente padrão da lâmpada de carga = 0,1 × corrente de carga (ajustável).
• Conecte a bateria após configurar tensão e corrente.

💡 Uso como driver de LED de alta potência

• Ajuste a tensão de saída para a tensão de operação do LED.
• Ajuste a corrente de saída com multímetro (escala 10 A) para o valor nominal do LED.
• Conecte o LED após configurar tensão e corrente.
• Indicadores mostram o modo ativo (CV ou CC).

📌 Observações importantes

• A tensão de entrada deve ser ≥2 V maior que a saída.
• Não possui proteção contra polaridade reversa (recomenda-se diodo externo).
• Para correntes próximas de 3 A, recomenda‑se dissipação térmica adequada.
