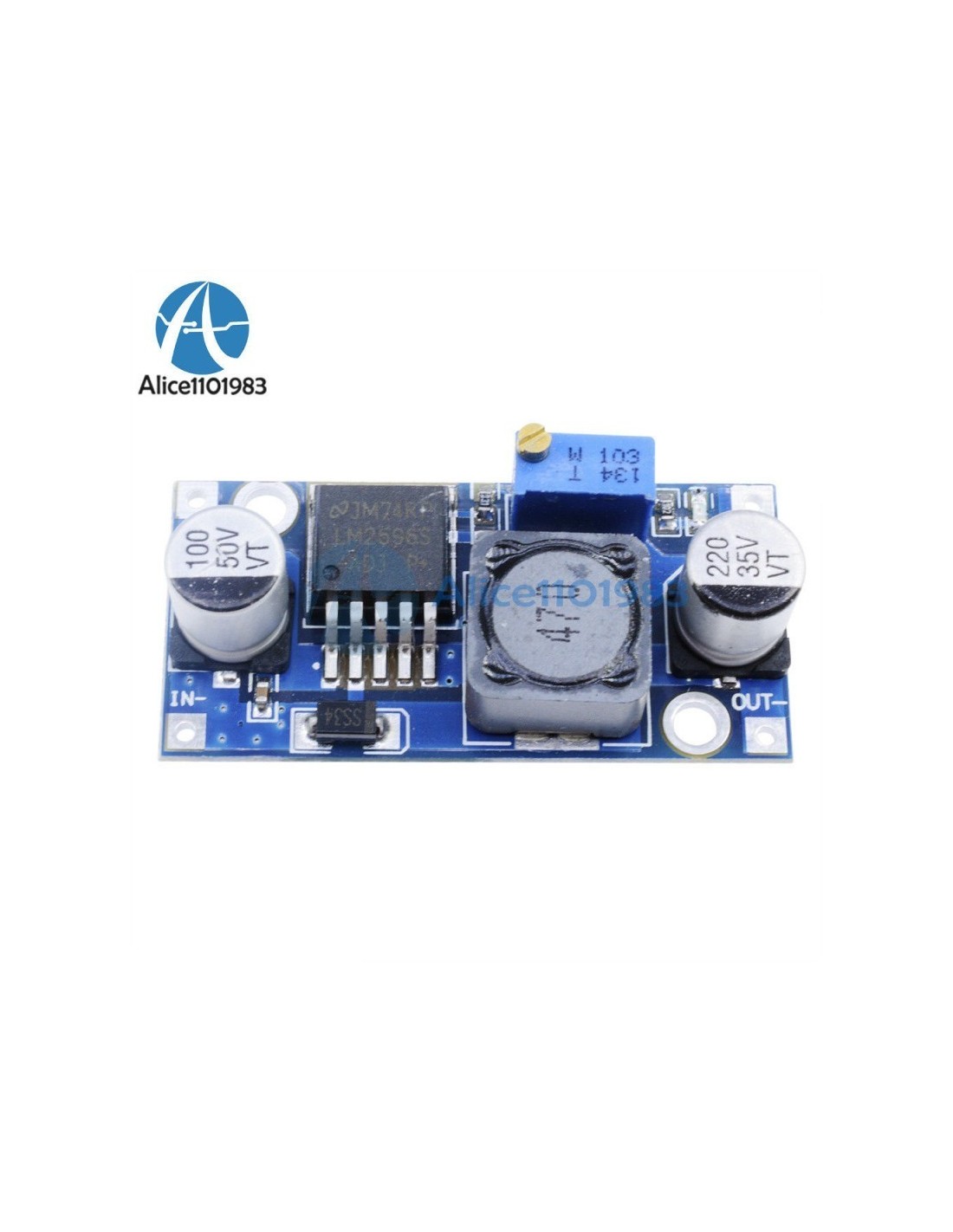

LM2596 DC‑DC Buck Converter Module
3–40V IN ➜ 1,5–35V OUT até 3A Alta Eficiência
⭐ Destaques
- Faixa ampla de entrada: 3 V ~ 40 V DC.
- Saída ajustável: 1,5 V ~ 35 V DC.
- Eficiência típica: até ~92% ⚡ para redução estável de tensão.
- Carga contínua recomendada: ≤ 2,5 A (usar dissipador acima de ~10 W).
- Design compacto SMD: fácil integração em projetos eletrônicos e prototipagem DIY.
- Disponível em pacotes: 1 / 3 / 5 / 10 unidades.
📦 Especificações técnicas
- Topologia: regulador step‑down (buck).
- Tensão de entrada: 3,0 V ~ 40 V DC.
- Tensão de saída: 1,5 V ~ 35 V DC (ajustável).
- Eficiência típica: até ~92% (dependendo da carga e VIN).
- Corrente máxima: até 3 A (uso contínuo recomendado ≤ 2,5 A).
- Temperatura de operação: -40 °C a +85 °C.
- Estilo de pacote: módulo SMD compacto.
🧠 Notas importantes
- Manter diferença de 1,5–2 V entre entrada e saída para regulação estável.
- Para operação prolongada, limite a carga a ≤ 2,5 A e adicione dissipador acima de 10 W.

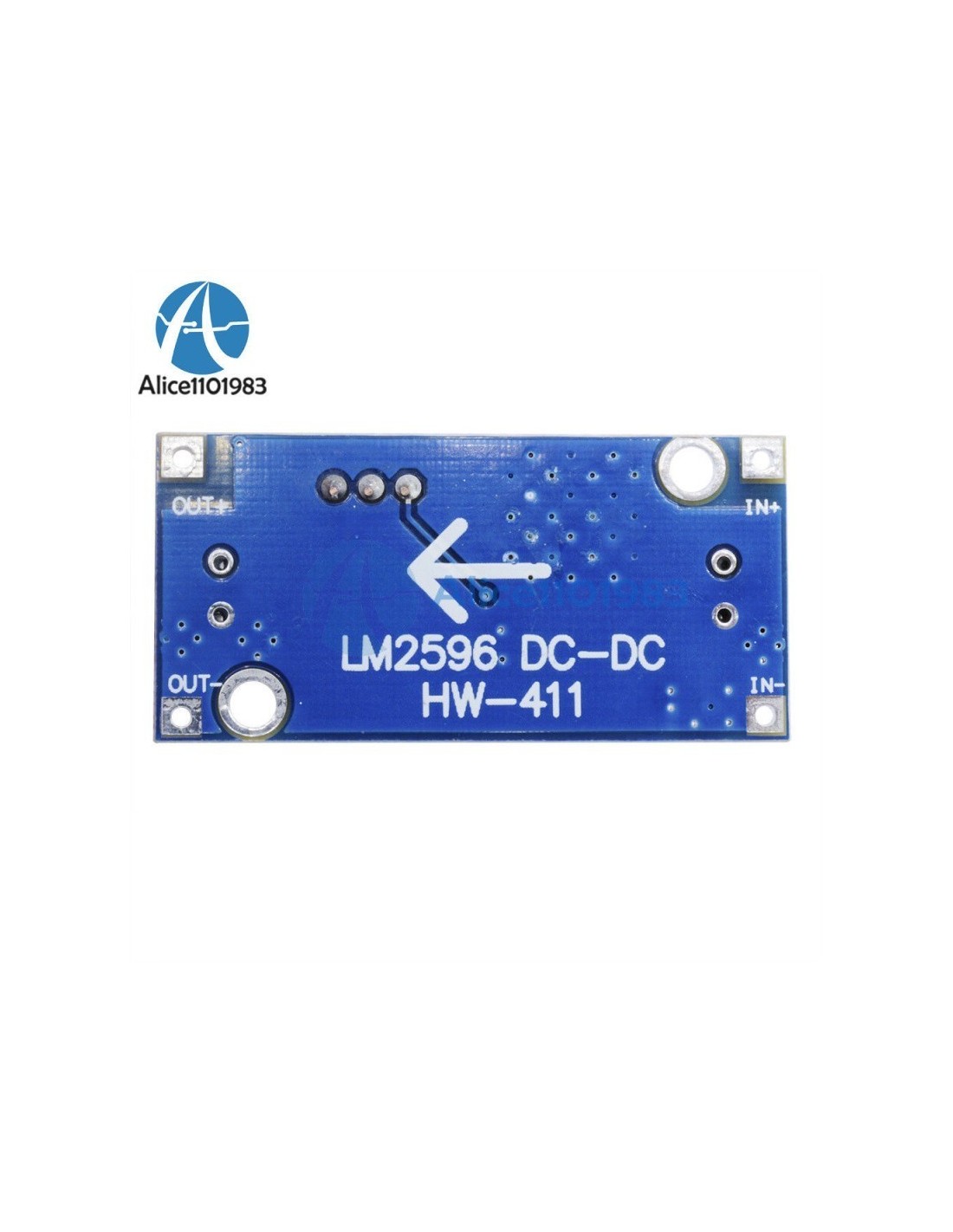

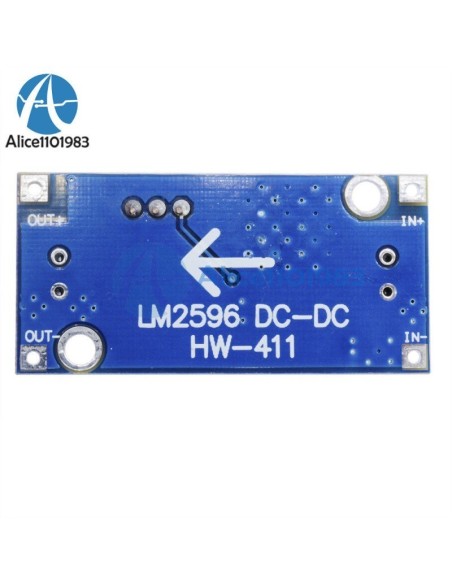

- Atenção à polaridade: IN+, IN−, OUT+, OUT−. Inversão pode danificar o módulo.
- Não possui proteção contra curto‑circuito na saída.
🔧 Guia de ajuste de tensão
- Alimente o módulo com 4–35 V DC.

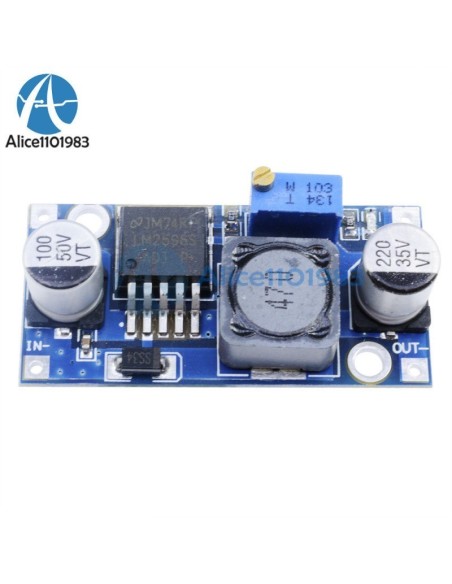

- Gire o trimpot azul: sentido horário ➜ aumenta Vout, anti‑horário ➜ diminui Vout.
- Use multímetro para definir a tensão exata sob carga.
- Algumas unidades exigem várias voltas no trimpot para alterar a tensão — ajuste lentamente.
🧷 Opções de conexão
- Soldar fios diretamente nos pads de entrada/saída.
- Ou usar pinos soldados para encaixe em breadboard ou jumpers.
- Montagem firme recomendada; possível instalação vertical com acessórios adequados.
