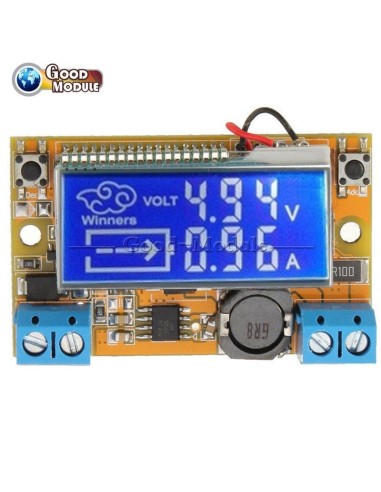

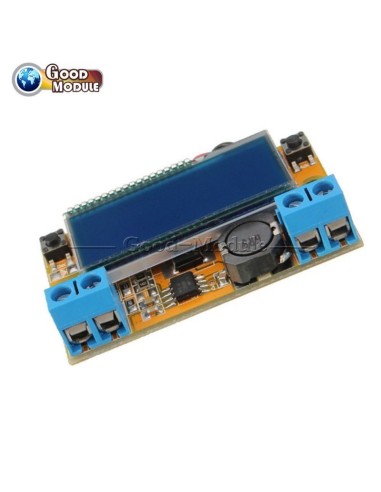

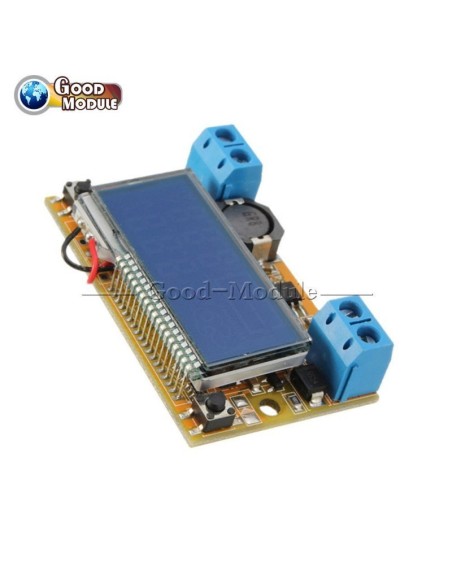

DC-DC-ADJUSTABLE-STEP-DOWN LCD 5~23V, 0~16.5V 3A

Fonte Ajustável Step‑Down DC‑DC

5–23V IN → 0–16,5V OUT até 3A Display STN Case Acrílico

📝 Descrição geral

Este módulo regulador DC‑DC Step‑Down é projetado para aplicações de bancada e projetos eletrônicos, permitindo ajustar a tensão de saída de forma prática e precisa. Possui display STN LCD que mostra simultaneamente tensão e corrente, com fundo azul e caracteres brancos, além de um case acrílico transparente que protege o circuito e valoriza o design.

⚙️ Especificações técnicas

• Tensão de entrada: 5 V ~ 23 V DC (máx. 23 V, recomendado até 20 V).
• Tensão de saída ajustável: 0 V ~ 16,5 V DC (salva automaticamente o último valor configurado).
• Corrente máxima de saída: até 3 A (uso recomendado em 2 A para maior precisão).
• Precisão de corrente: ±1%, resolução mínima de 0,01 A (não exibe abaixo de 10 mA).
• Eficiência de conversão: até 95%.
• Regulação de carga (S(I)): ≤ 0,8%.
• Regulação de tensão (S(U)): ≤ 0,8%.
• Dimensões: 62 × 44 × 18 mm.
• Peso: 45 g.

📟 Recursos e operação

• Display STN LCD: mostra tensão e corrente simultaneamente, com ampla visão e contraste.
• Botões de ajuste:
  • Esquerda → diminui tensão.
  • Direita → aumenta tensão.
  • Incremento de 0,04 V por toque; ajuste rápido ao segurar >1 s.
• Função de calibração:

• Com o módulo desligado, segure o botão esquerdo e ligue.
• Ajuste até que o display mostre 5 V (ou 4,99 V) conforme medição com multímetro.
• Desligue para salvar a calibração.

🔒 Observações importantes

• A tensão de entrada deve ser ≥1 V maior que a saída.
• Verifique a polaridade antes de conectar (não possui proteção contra inversão).
• Para correntes acima de 2 A, recomenda‑se melhor dissipação térmica.

📦 Conteúdo da embalagem

• 1 × Módulo regulador Step‑Down ajustável com display STN.
• 1 × Case acrílico transparente para proteção e montagem.

✅ Conclusão

O Step‑Down DC‑DC com Display STN e Case Acrílico é uma solução prática e elegante para ajuste de tensão em projetos eletrônicos. Com alta eficiência (95%), display integrado e operação simples por botões, é ideal para bancadas de teste, prototipagem e aplicações portáteis.
