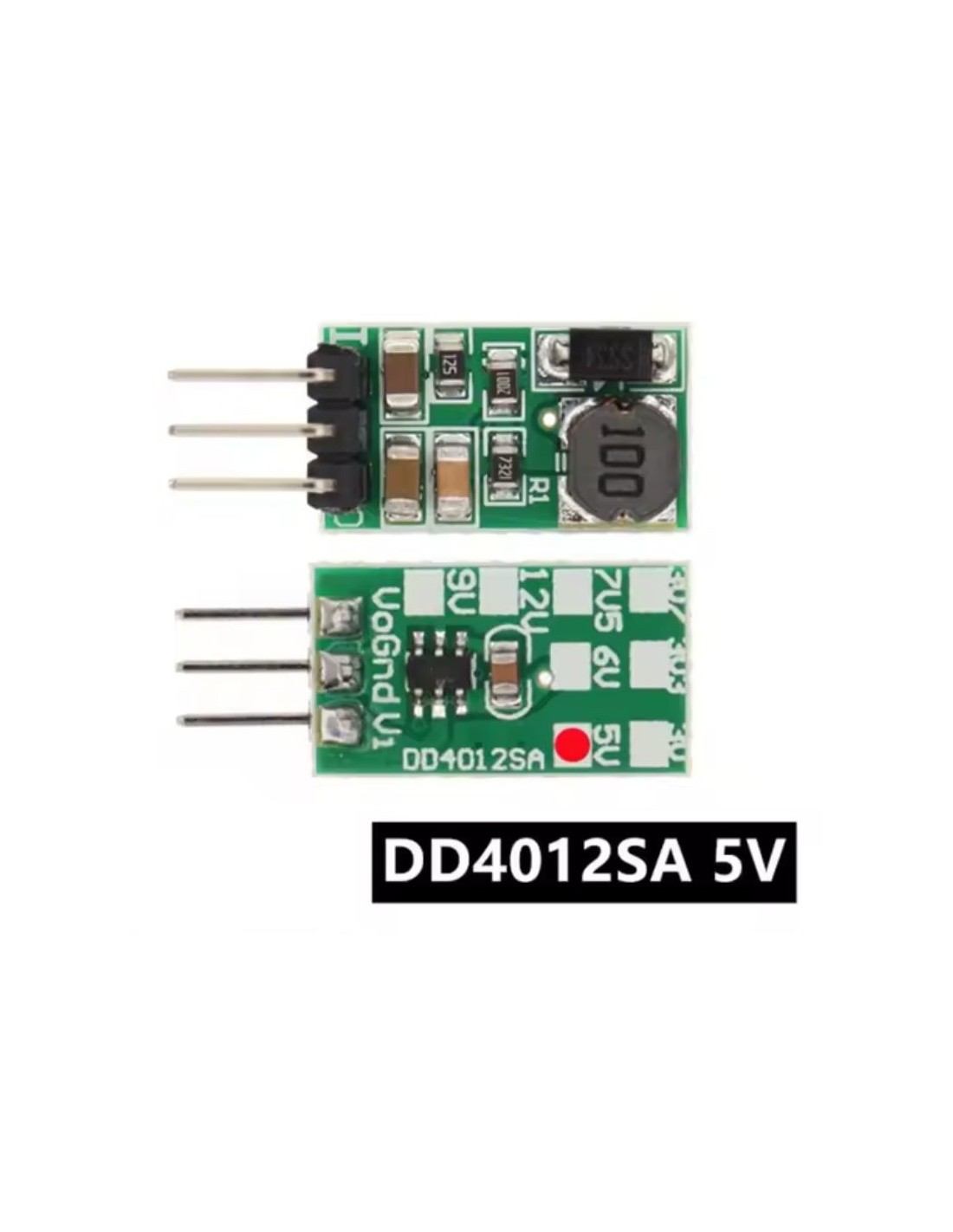

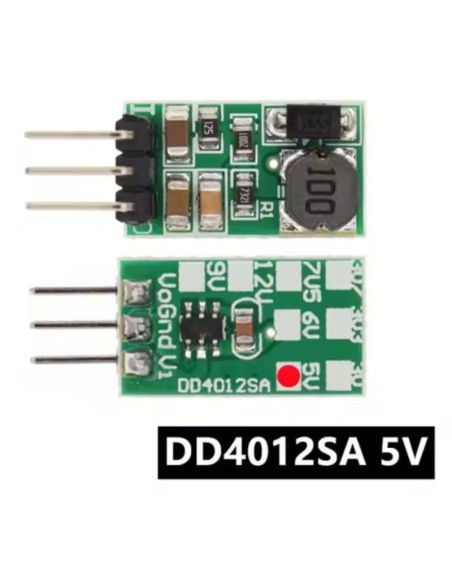

Dd4012sa 1A 5 V conversor buck step-down

Módulo Conversor DC‑DC Step‑Down

O módulo conversor DC‑DC Step‑Down versão 5V é um regulador compacto e altamente eficiente, projetado para reduzir tensões de entrada entre 5V e 40V para uma saída estável de 5V, ideal para alimentar microcontroladores, sensores e módulos eletrônicos sensíveis.

⚙️ Especificações Técnicas

• Tensão de entrada: 5V ~ 40V
• Tensão de saída: 5V regulado
• Corrente máxima de saída: até 1A
• Eficiência: 76% a 90% (dependendo da carga e tensão de entrada)
• Frequência de operação: 550 kHz
• Corrente quiescente: ~1,5 mA
• Proteções integradas:
  • Sobretensão
  • Subtensão
  • Sobretemperatura
  • Curto‑circuito
• Passo dos pinos: 2,54 mm (compatível com breadboard e Arduino)
• Dimensões: 18,3 × 10,2 × 6,7 mm
• Peso: ~1,3 g

⚠️ Atenção ao Usar

1. A tensão de entrada não deve ultrapassar o limite máximo de 40V.
2. A carga conectada não deve exigir mais que 1A continuamente.
3. A potência de entrada deve ser maior que a potência de saída, devido às perdas naturais do módulo.

🔧 Aplicações Comuns

• Alimentação de MCUs: ARM, ESP8266, ESP32, Arduino, FPGA, CPLD
• Sistemas com baterias de lítio (12V → 5V)
• Módulos sem fio: NRF24L01, CC1101, CC2500, CC2530, Zigbee
• Projetos de automação residencial
• Câmeras CCTV
• Motores e atuadores de 5V
• Pré‑regulador para LDOs
• Substituto direto para AMS1117‑5.0, LM1117‑5.0 e outros reguladores lineares
