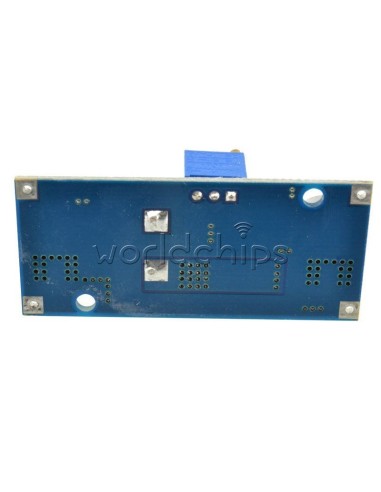

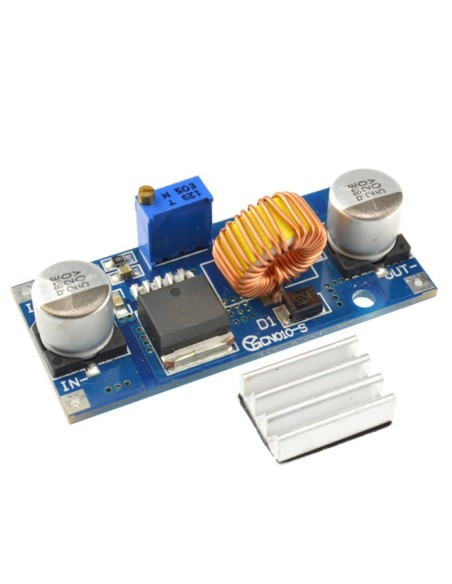

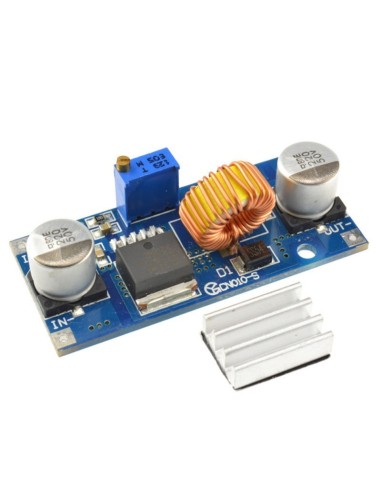

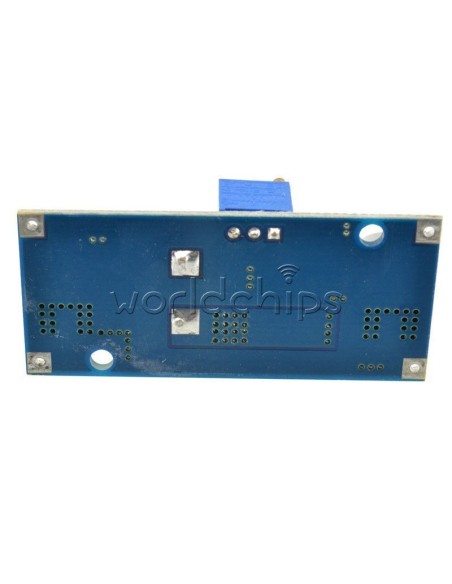

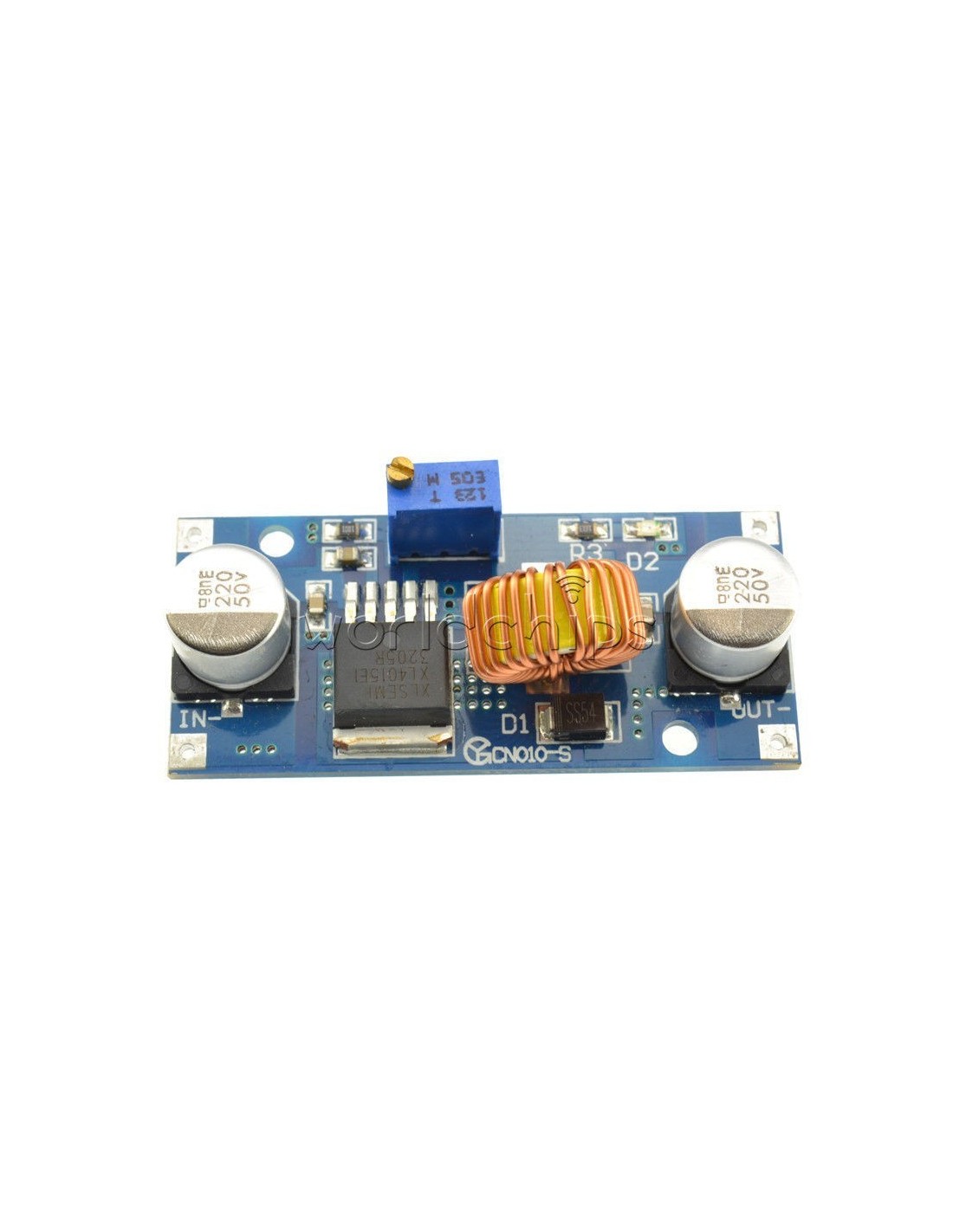

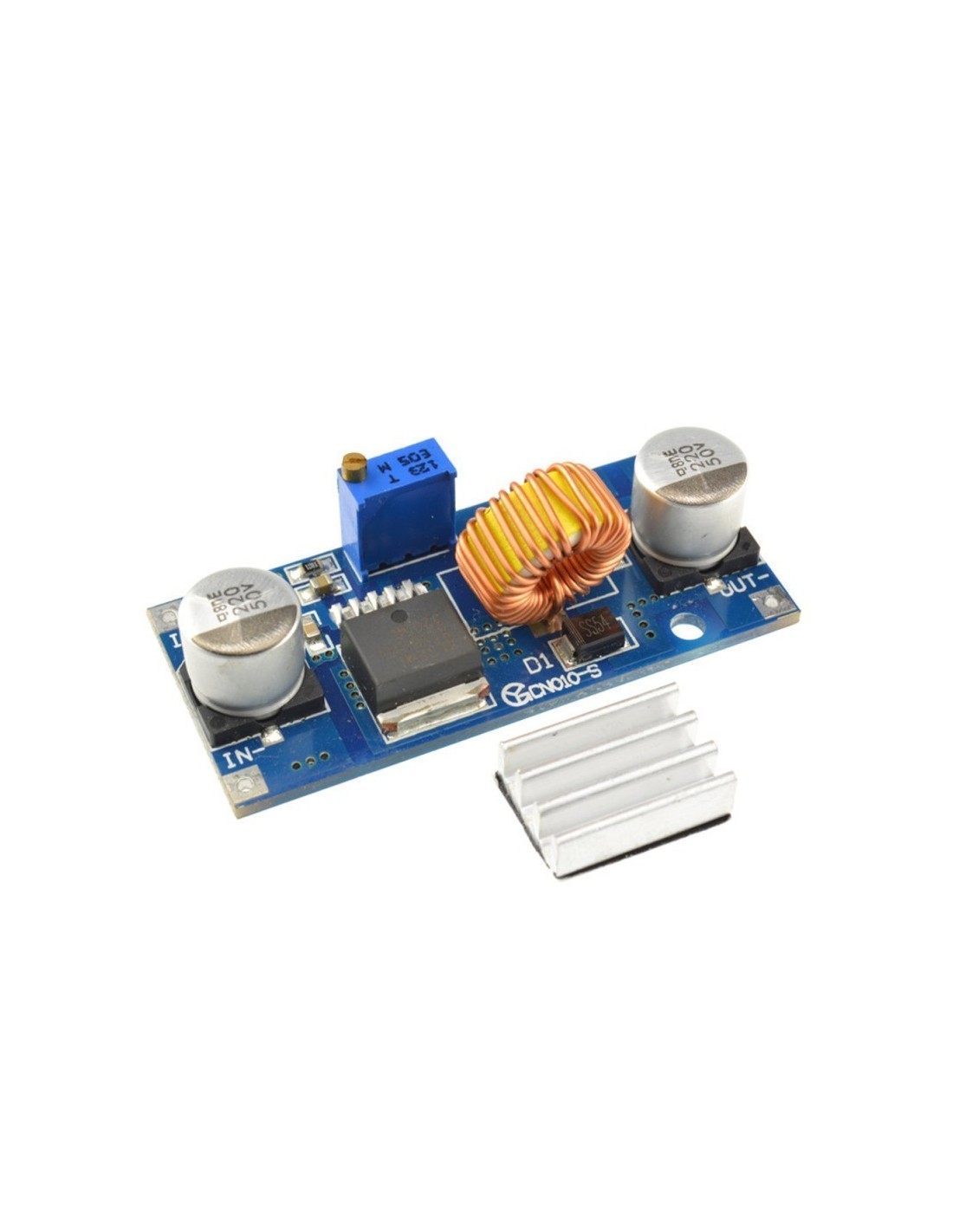

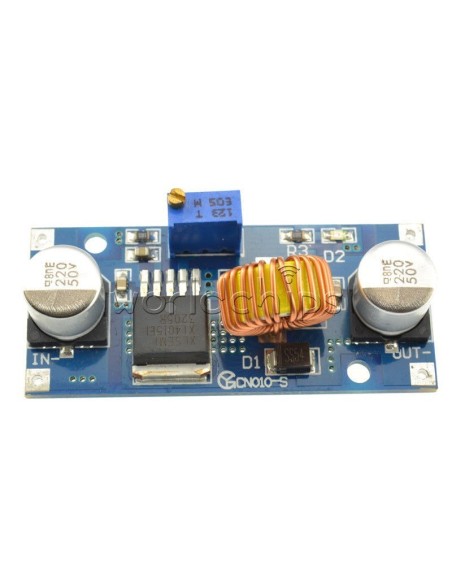

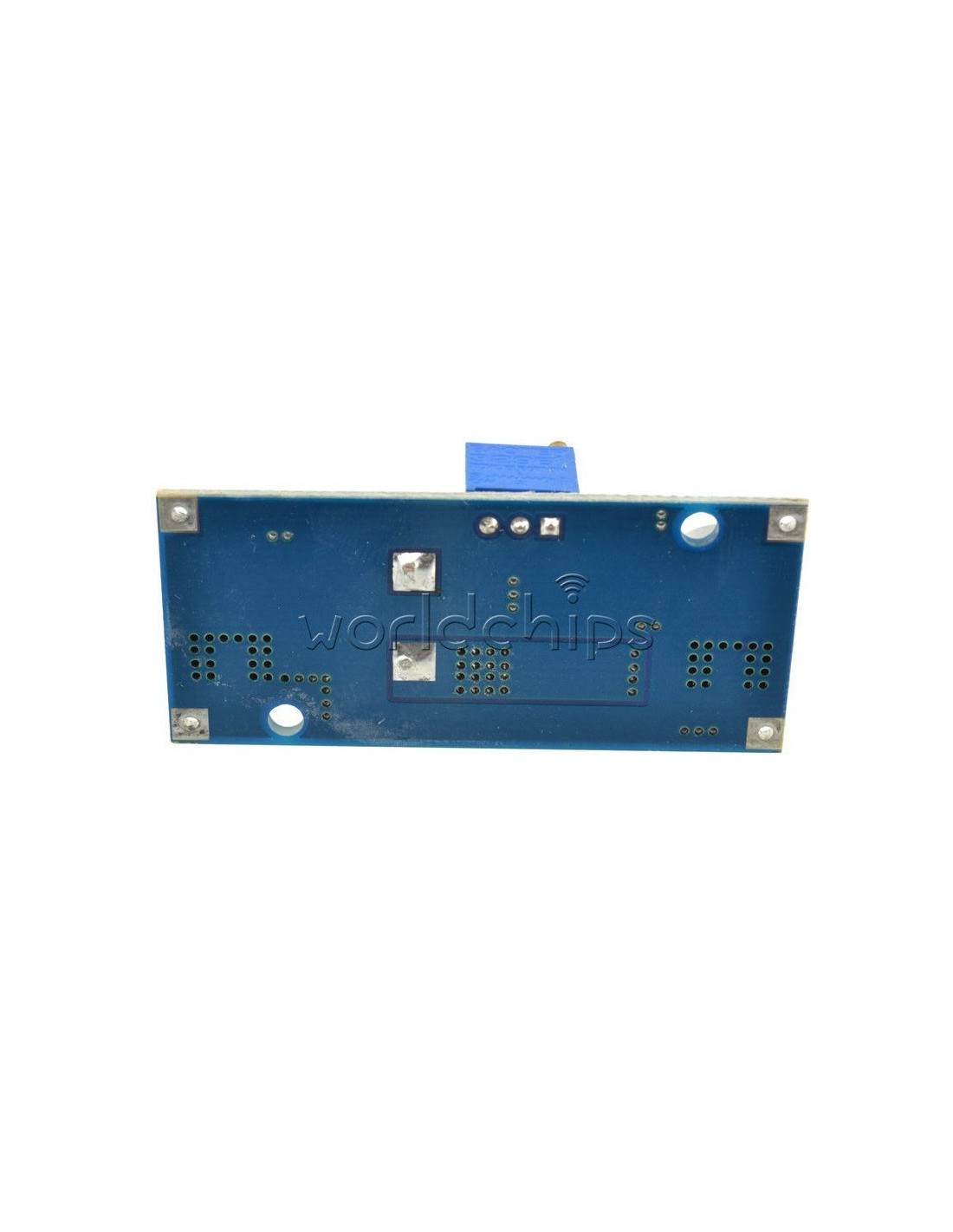

DC-DC 4V-38V TO 1.25V-36V 5A STEP DOWN XL4015

DC‑DC Step‑Down Converter 75W

4–38V IN → 1,25–36V OUT até 5A CV/CC Carregador e Driver LED

📝 Destaques do módulo

1. Alta potência e eficiência: até 75W, corrente máxima de 5A, baixo ripple.
2. Três em um:

• Conversor step‑down padrão com proteção contra sobrecorrente.
• Carregador para baterias de lítio, NiCd, NiMH (em sistemas solares, eólicos e outros).
• Driver de corrente constante para LEDs de alta potência.

• CV (Constant Voltage) e CC (Constant Current), com indicadores luminosos para cada modo.

⚙️ Especificações técnicas

• Tensão de entrada: 4 V ~ 38 V DC.
• Tensão de saída ajustável: 1,25 V ~ 36 V DC.
• Corrente máxima de saída: até 5 A (ajustável).
• Potência máxima: 75 W.
• Eficiência de conversão: até 96%.
• Frequência de operação: 180 kHz.
• Proteções:
  • Curto‑circuito (limite de corrente 8A).
  • Sobretemperatura (desliga automaticamente).
  • Sem proteção contra polaridade reversa (recomenda-se diodo externo).
• Dimensões: 61,7 × 26,2 × 15 mm.
• Peso: 25 g.
• Fixação: quatro pinos de 3 mm.
• Conexões: terminais de parafuso ou solda (V‑IN entrada, V‑OUT saída).
• Temperatura de operação: -40 °C a +85 °C.

🎯 Modos de aplicação

1. Uso como conversor step‑down

• Ajuste o potenciômetro de tensão para o valor desejado.
• Meça a corrente de curto‑circuito com multímetro (10A) e ajuste o potenciômetro de corrente para definir o limite de proteção.
• Indicador CV/CC acende quando o limite é atingido.
• Nota: devido à resistência de amostragem de 0,05 Ω, ocorre queda de 0–0,3 V na saída sob carga (normal).

2. Uso como carregador de baterias

• Ajuste a tensão de saída para a tensão de flutuação da bateria (ex.: 4,2 V para célula Li‑ion 3,7 V).
• Ajuste a corrente de saída para o valor de carga (ex.: 1C para Li‑ion 2200 mAh = 2,2 A).
• O módulo alterna automaticamente de CC → CV durante o processo.
• Indicador azul = carregando; verde = carga completa.

3. Uso como driver de LED de alta potência

• Ajuste a tensão de saída para a tensão de operação do LED.
• Ajuste a corrente de saída para o valor nominal do LED.
• Conecte o LED e teste.
• Nota: para correntes >3A ou potência >35W, é necessário dissipador de calor.

✅ Conclusão

O DC‑DC Step‑Down 75W 5A CV/CC é um módulo versátil e eficiente, funcionando como regulador de tensão, carregador inteligente de baterias e driver de LEDs de alta potência. Com eficiência de até 96%, múltiplas proteções e indicadores de status, é ideal para aplicações em energia portátil, sistemas solares, prototipagem e projetos de iluminação.
