PIC18F4550 development Board

Placa de Desenvolvimento PIC18F4550

A PIC18F4550 Development Board é uma plataforma compacta e versátil projetada para facilitar o desenvolvimento, teste e programação de aplicações embarcadas baseadas no microcontrolador PIC18F4550, da Microchip. Essa placa é ideal para projetos que envolvem comunicação USB, controle digital, automação e aprendizado de sistemas embarcados.

⚙️ Características Principais

🧠 Microcontrolador PIC18F4550

• Arquitetura: 8 bits, núcleo Enhanced PIC
• Memória Flash: 32 KB
• RAM: 2 KB
• EEPROM: 256 bytes
• Periféricos: USB 2.0 Full-Speed, ADC de 10 bits, PWM, timers, UART, SPI, I²C
• Frequência de operação: até 48 MHz com PLL interno

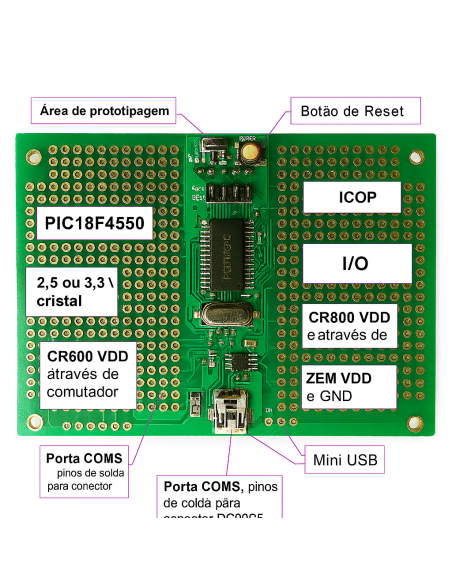

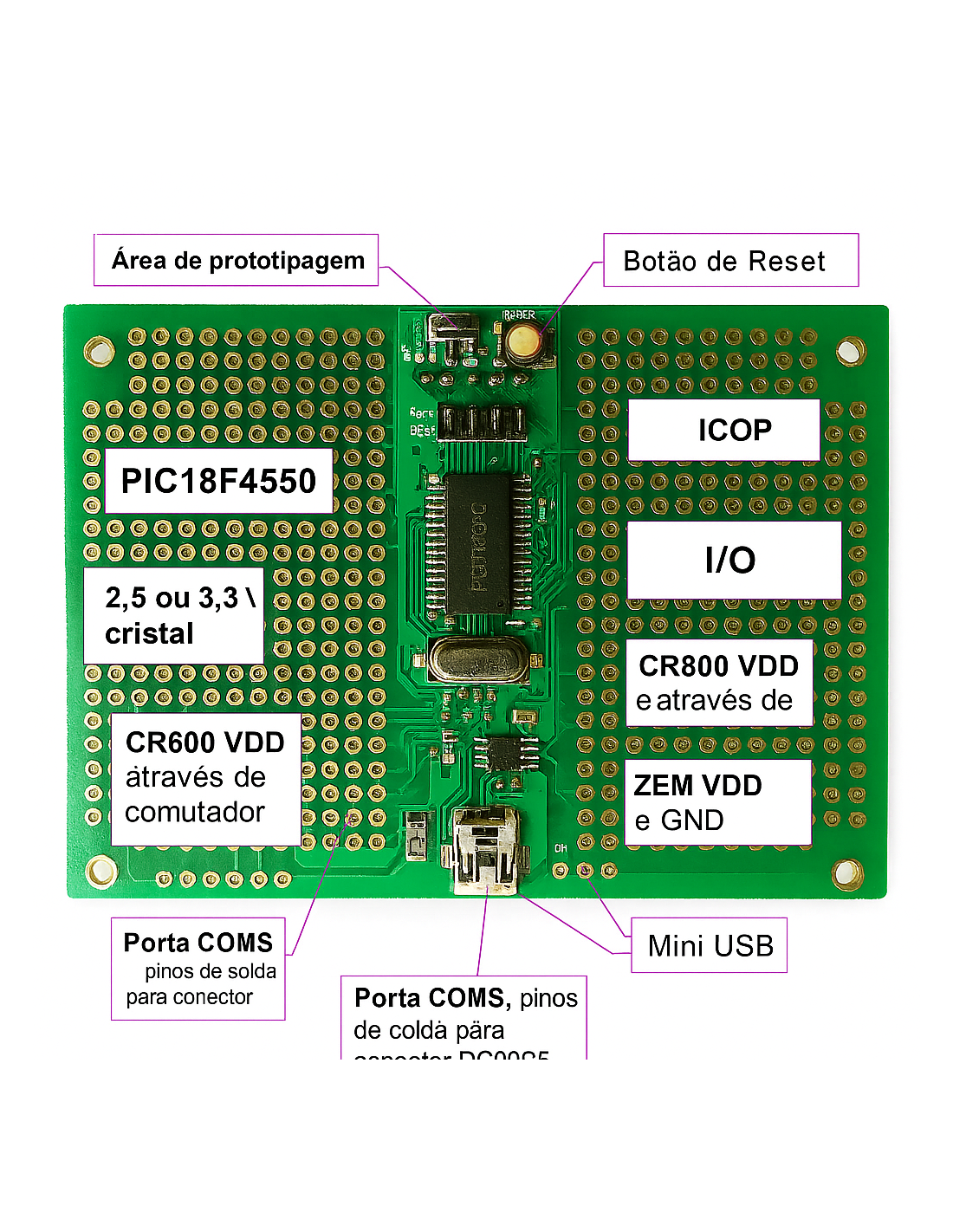

🔌 Componentes da Placa

• Cristal oscilador de 20 MHz com suporte ao PLL para USB
• Conector Mini USB para comunicação e alimentação
• Interface ICSP para gravação via programadores externos (ex.: PICkit)
• Botão de Reset para reinicialização manual
• LED indicador de alimentação
• Área de prototipagem com furos de 2,54 mm para expansão de circuitos
• Portas de I/O expostas em headers laterais para fácil acesso aos pinos digitais e analógicos
• Pinos de alimentação VDD e GND claramente identificados
• Pads para conector DC005 (opcional para alimentação externa)

🧪 Aplicações Típicas

• Projetos com comunicação USB (CDC, HID, MIDI)
• Controle de motores, sensores e atuadores
• Interfaces homem-máquina (HMI) simples
• Sistemas de aquisição de dados
• Ensino de microcontroladores e programação embarcada
• Prototipagem rápida de sistemas digitais
