Name: PIC18F14K50 USB Mini DEV Board 8k flas 512 Sram 256 DPram 10 bit ADC
Brand: Microchip
SKU: 271

Marca: Microchip

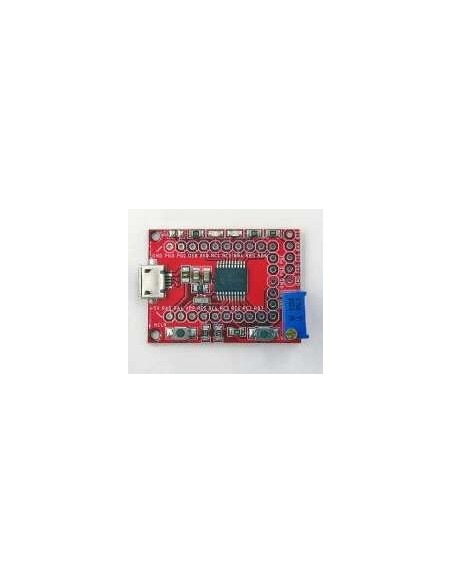

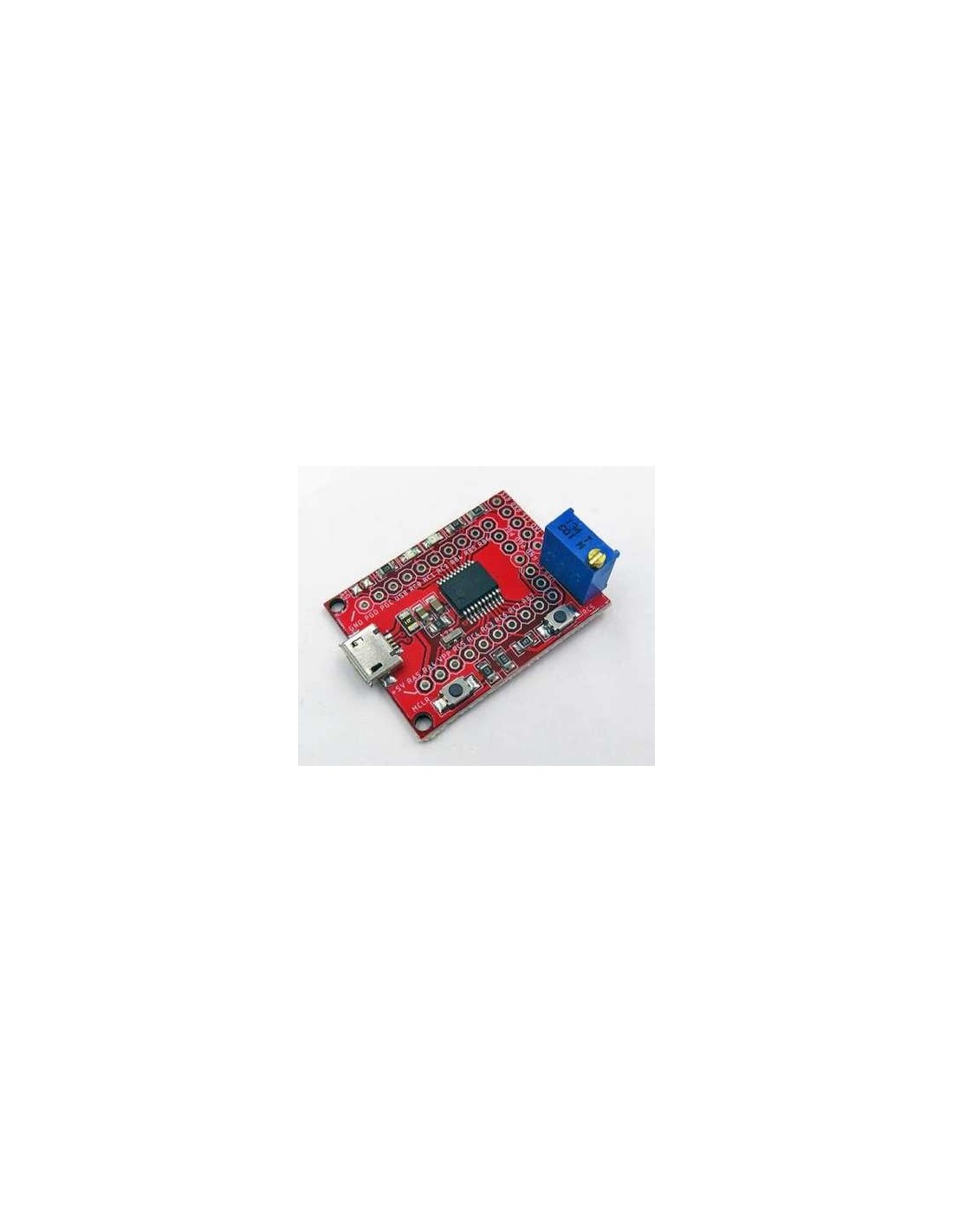

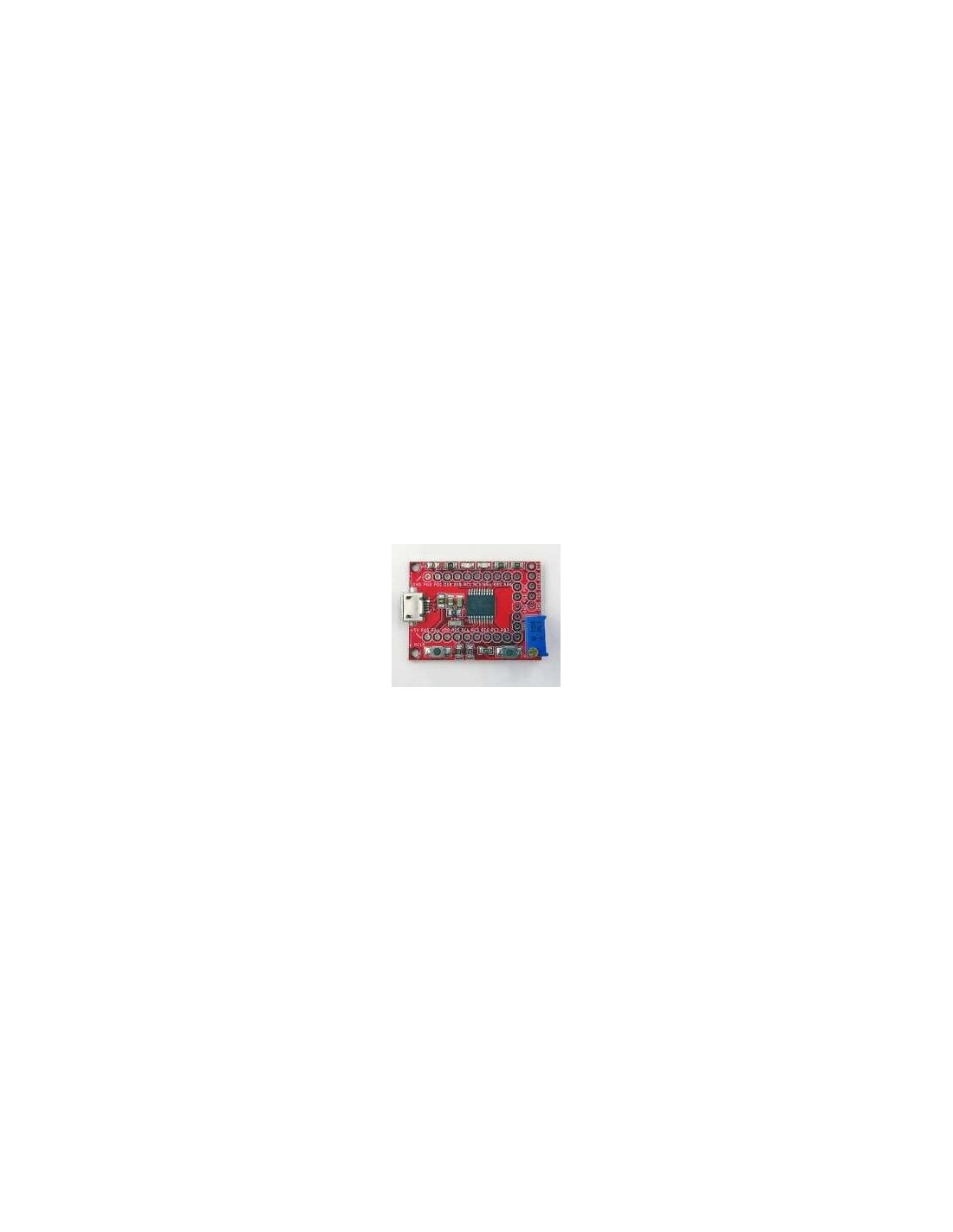

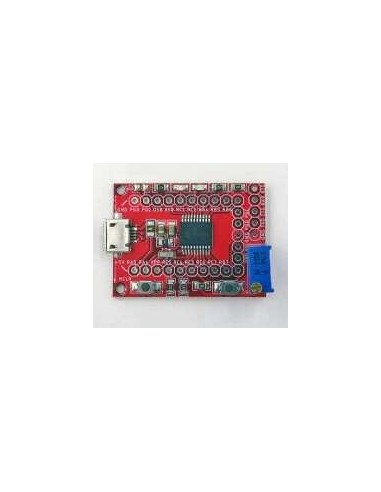

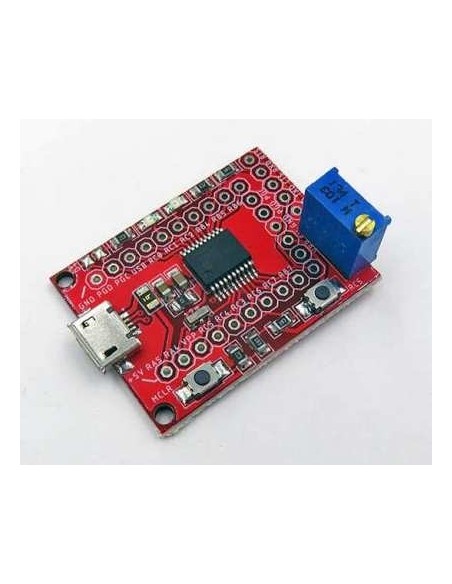

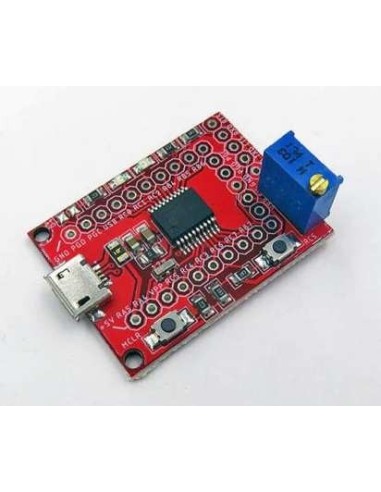

PIC18F14K50 USB Mini DEV Board

A PIC18F14K50 USB Mini DEV Board é uma placa de desenvolvimento compacta baseada no microcontrolador PIC18F14K50, oferecendo recursos avançados de USB e operação de baixo consumo graças à tecnologia nanoWatt da Microchip. Ideal para projetos educacionais, prototipagem rápida e aplicações que exigem comunicação USB nativa, ela combina simplicidade, eficiência energética e flexibilidade.

⚙️ Características do Microcontrolador

Microcontrolador PIC18F14K50 com USB aprimorado
Tecnologia nanoWatt, garantindo operação de baixo consumo
Suporte a quatro modos de cristal, com frequência máxima de 48 MHz
Interface USB 2.0 integrada (low-speed e full-speed)
Até 16 endpoints USB disponíveis

🧩 Recursos da Placa

Interface USB 2.0
Compatível com baixa e alta velocidade, ideal para dispositivos HID, CDC, MIDI e outros.
Porta serial completa
Permite comunicação UART para depuração e integração com outros dispositivos.
Botões integrados
- Reset (VPP/MCLR)
- Botão programável (RC5)
LEDs embarcados
- LED em RC0
- LED em RC1
Potenciômetro ajustável
- Conectado ao pino RB4, útil para testes de ADC.
Pinos de I/O expostos
- Conector com espaçamento 2,54 mm, compatível com protoboard e placas universais.
Firmware USB–TTL pré-instalado
A placa já vem com firmware de conversão USB‑Serial gravado.
Observação: pode ser necessário instalar o driver .INF do PIC no Windows.
Bootloader USB incluso
Permite gravar aplicações diretamente via USB, sem necessidade de gravadores externos.
Programadores como PICkit2/3 só são necessários para regravar toda a Flash ou substituir o bootloader.
Opção de resistor pull‑up no D+
Posição reservada na placa, não instalada por padrão.
