O PIC16F1933 Mini Development Board da ElectroDragon é uma placa de prototipagem simples e acessível baseada no microcontrolador PIC16F1933 da Microchip. Ela custa cerca de US$ 3,70 (≈ R$ 20–25) no site da ElectroDragon. Já o chip PIC16F1933 isolado, vendido por distribuidores como Mouser Brasil, custa em torno de US$ 11–14 (≈ R$ 60–70).
⚙️ Descrição técnica – PIC16F1933 MCU
- Fabricante: Microchip Technology.
- Arquitetura: PIC de 8 bits, núcleo CMOS com tecnologia XLP (eXtreme Low Power).
- Memória:
- 7 KB de Flash programável.
- 256 bytes de RAM.
- 256 bytes de EEPROM.
- Periféricos:
- Até 35 pinos de I/O.
- ADC de 10 bits.
- PWM, SPI, I²C, UART.
- Driver para LCD segmentado.
- Suporte a touch pads capacitivos.
- Tensão de operação: 1,8 V a 5,5 V.
- Consumo típico: apenas 60 nA @ 1,8 V em modo sleep.

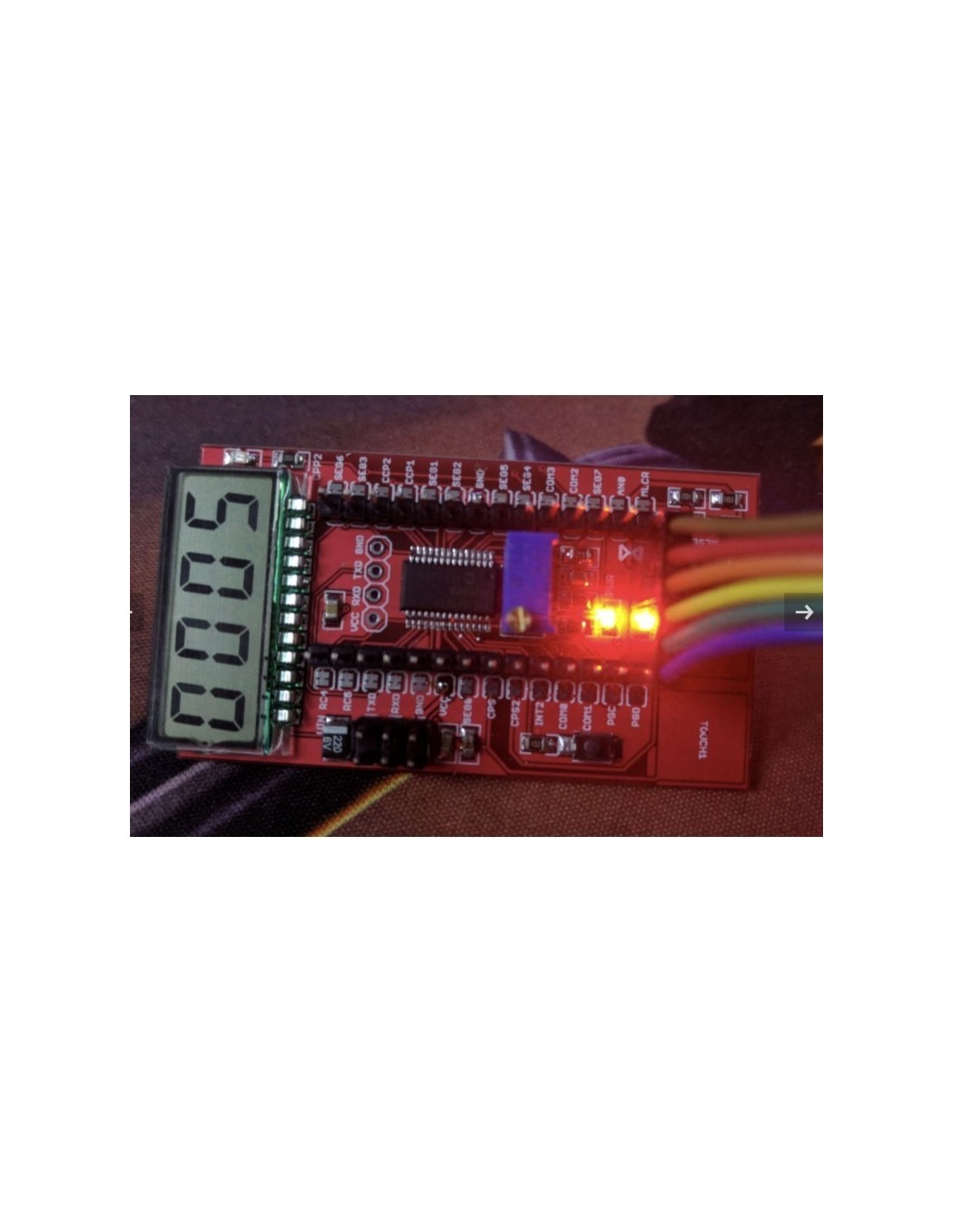

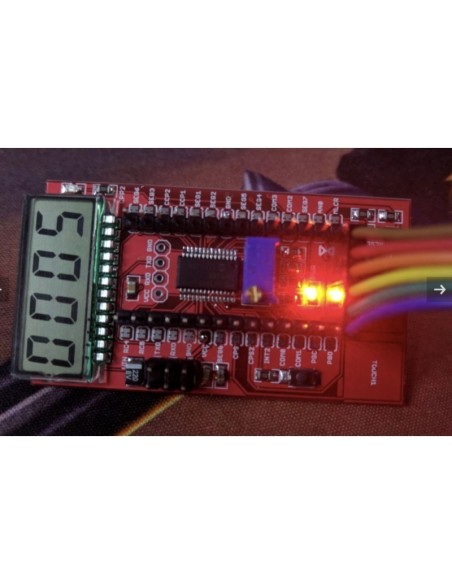

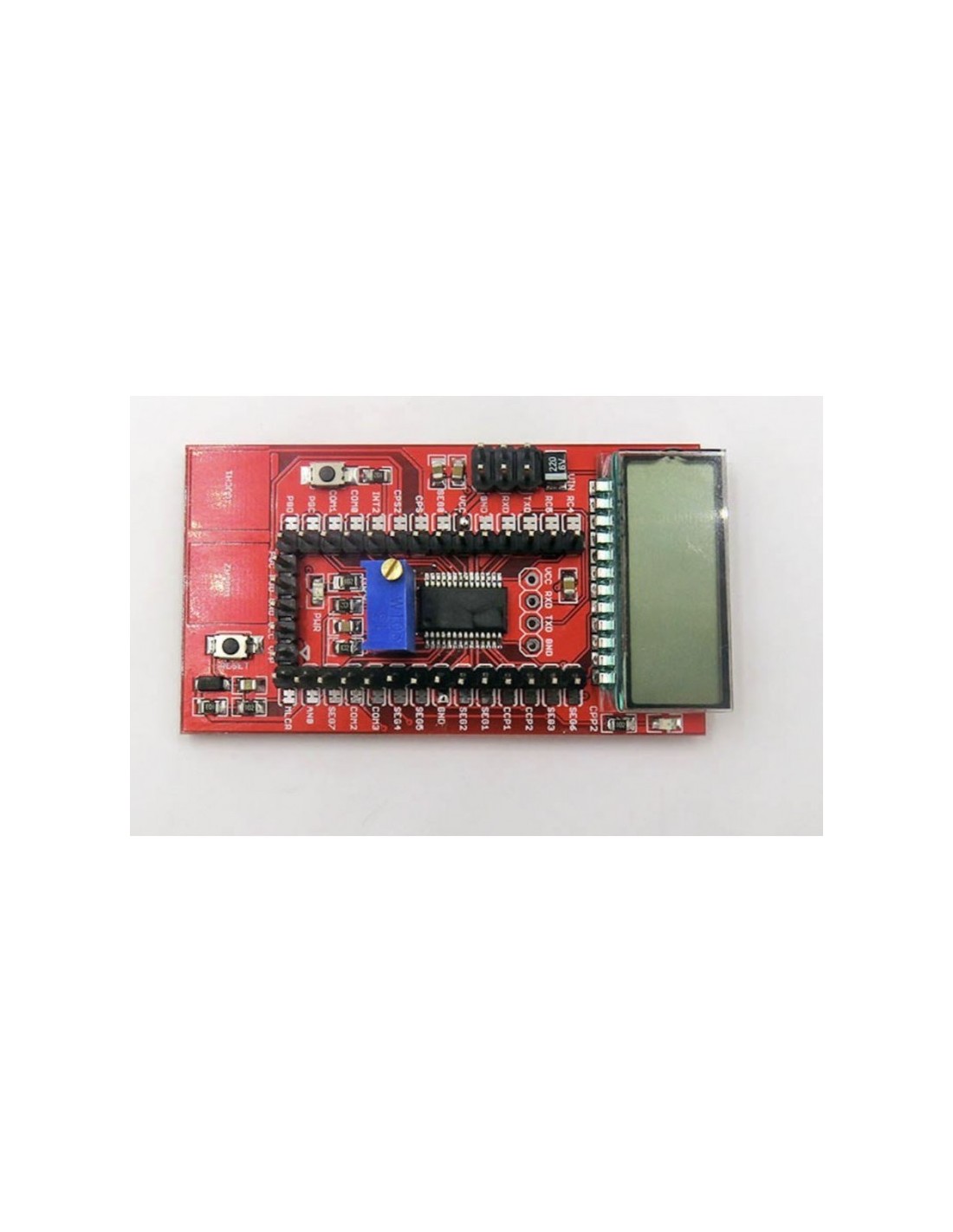

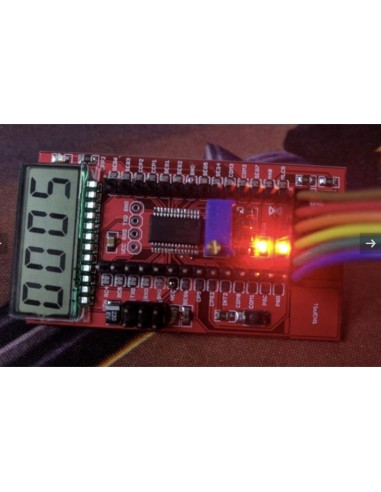

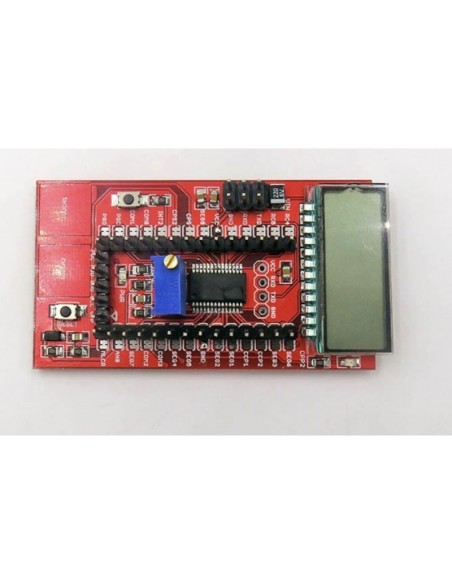

🛠️ Descrição da placa ElectroDragon PIC Mini Development Board
- Recursos integrados na placa:
- Display segmentado sem backlight.
- 2 pads capacitivos de toque (RB1, RB2).
- 1 botão mecânico de entrada (RB3/INT2).
- Botão de reset (MCLR).
- 1 LED programável (RC1/CPP2).
- Potenciômetro ligado ao canal analógico RA0/AN0.
- Conector para programação via PICkit ou outro gravador.
- Saída para UART serial.
- Headers com todos os pinos do MCU, podendo ser isolados cortando jumpers.
- Uso típico: aprendizado de PIC, prototipagem rápida, testes de periféricos (ADC, PWM, UART, touch).
- Programação: via MPLAB X IDE + compilador XC8, usando gravador PICkit ou equivalente.
