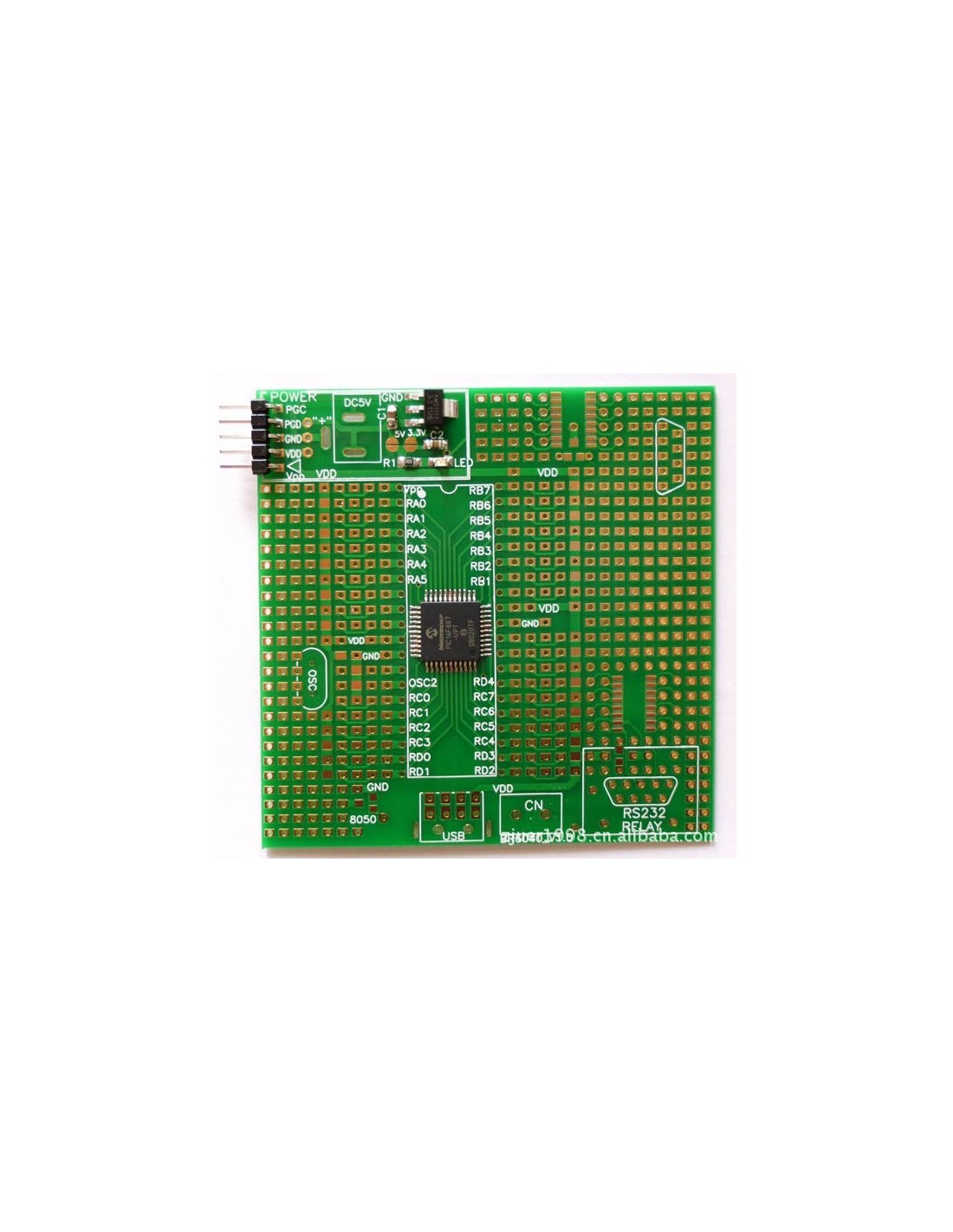

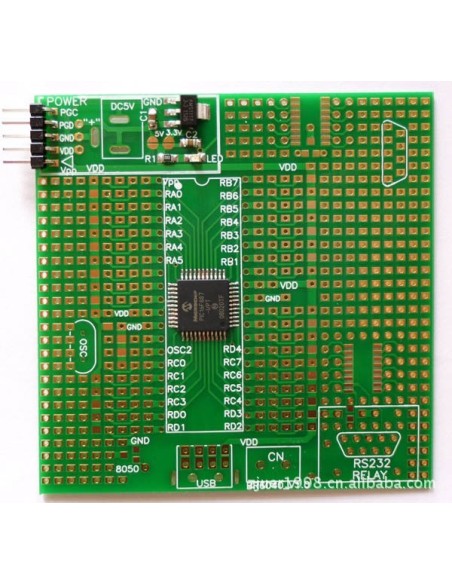

PIC18F4550-I/PT MCU Development Board Minimum System Board

PIC18F4550‑I/PT MCU Development Board

(Minimum System Board)**

A PIC18F4550‑I/PT MCU Development Board é uma placa mínima de desenvolvimento projetada para oferecer um ambiente simples, compacto e eficiente para testes, estudos e prototipagem com o microcontrolador Microchip PIC18F4550, um dos PICs mais populares graças ao seu suporte nativo a USB 2.0.

Ela reúne todos os circuitos essenciais para operação do microcontrolador — alimentação regulada, clock, reset, interface ICSP e headers com todos os pinos — permitindo que o desenvolvedor programe e teste firmware rapidamente, sem a necessidade de montar circuitos básicos em protoboard.

Por ser uma placa mínima, é ideal para projetos que exigem baixo custo, simplicidade e acesso direto aos recursos do PIC18F4550, incluindo USB, ADC, PWM, comunicação serial e timers.

✅ Características Principais

• Microcontrolador: PIC18F4550‑I/PT (TQFP)
• Arquitetura: 8 bits (PIC18 Enhanced Flash)
• Memória Flash: 32 KB
• RAM: 2 KB
• EEPROM: 256 bytes
• USB:
  • USB 2.0 Full‑Speed (12 Mbps)
  • Suporte a Device, HID, CDC, Bulk, etc.
• Clock:
  • Oscilador interno até 8 MHz
  • Suporte a cristal externo para USB (20 MHz típico)
• Periféricos integrados:
  • UART
  • SPI
  • I²C
  • PWM (CCP/ECCP)
  • ADC de 10 bits
  • Comparadores
  • Timers 8/16 bits
• Recursos da placa:
  • Regulador de tensão 5 V / 3.3 V (dependendo da versão)
  • Conector ICSP para PICkit / ICD
  • Botão de reset
  • LEDs de status
  • Headers com todos os pinos do microcontrolador
• Alimentação: USB ou fonte externa (dependendo da versão)

✅ Aplicações

• Projetos USB HID, CDC e MIDI
• Automação residencial e industrial
• Controle de sensores e atuadores
• Sistemas embarcados de baixo consumo
• Projetos educacionais e laboratoriais
• Comunicação serial, I²C e SPI
• Prototipagem rápida com PIC18
• Desenvolvimento de firmware com MPLAB X + XC8

✅ Vantagens

• Placa mínima, compacta e fácil de usar
• Suporte nativo a USB 2.0
• Ideal para iniciantes e profissionais
• Acesso total aos pinos do microcontrolador
• Compatível com programadores Microchip
• Excelente custo‑benefício
• Perfeita para testes rápidos e integração em protótipos
