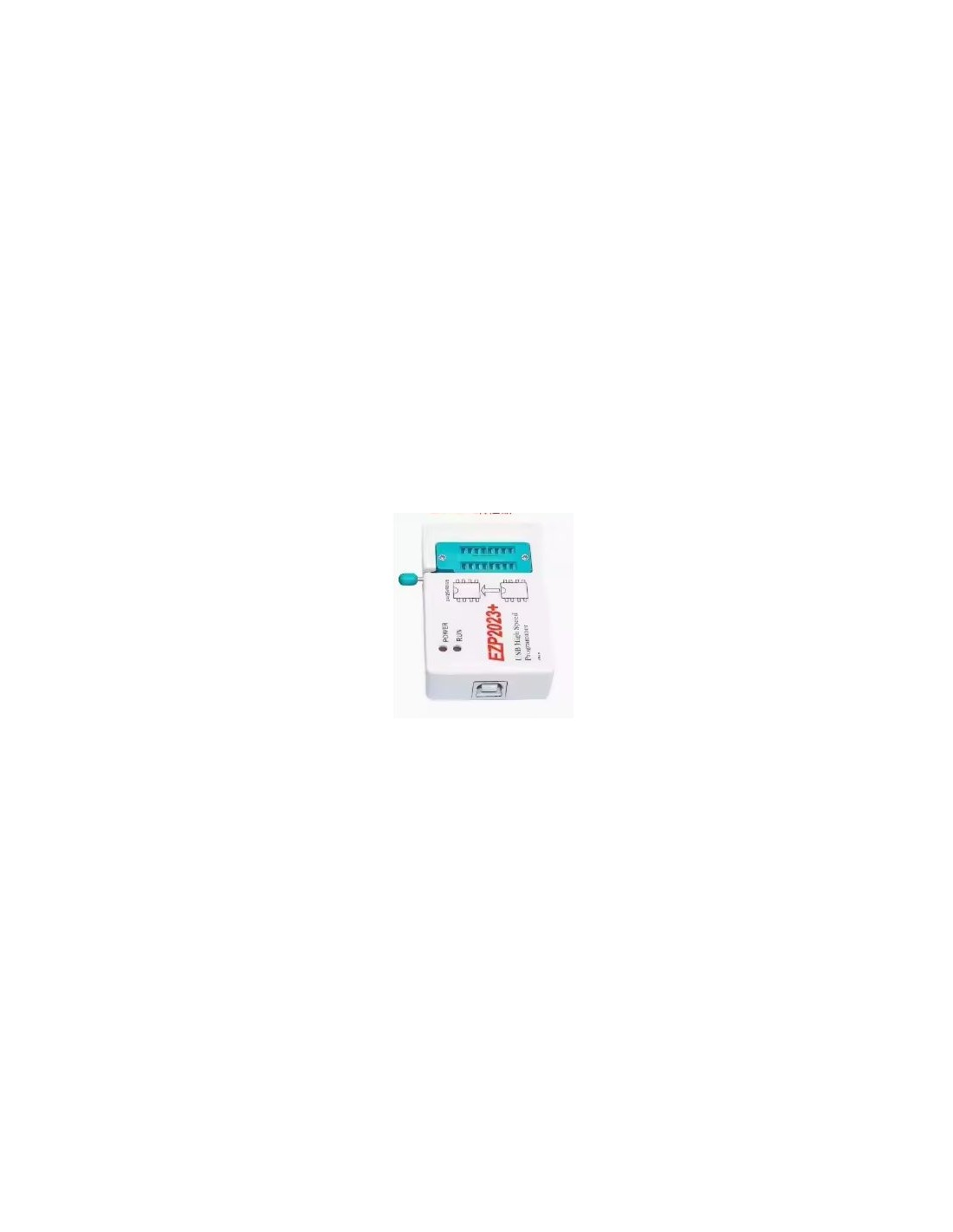

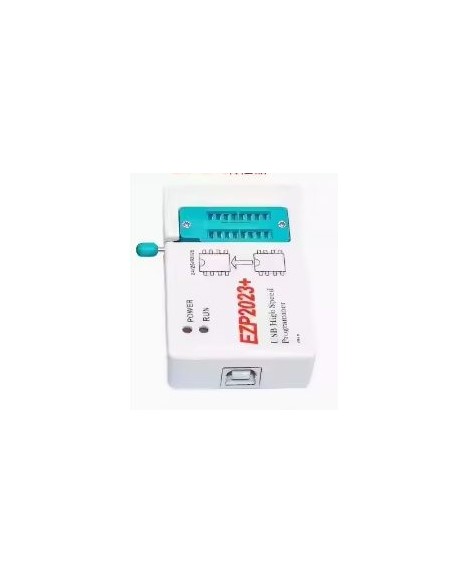

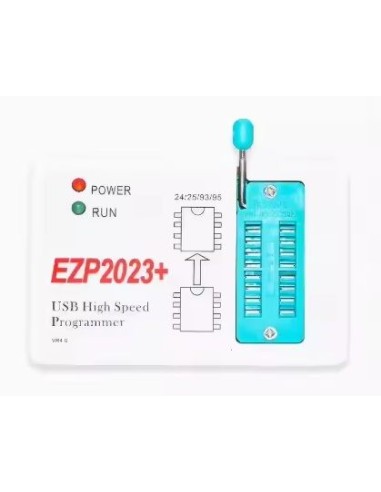

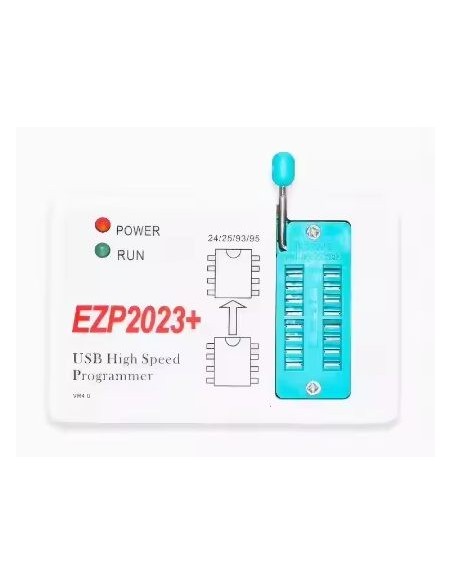

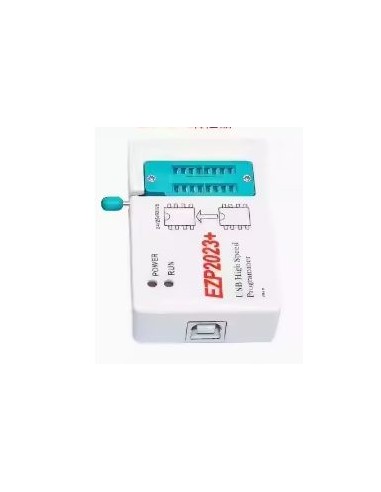

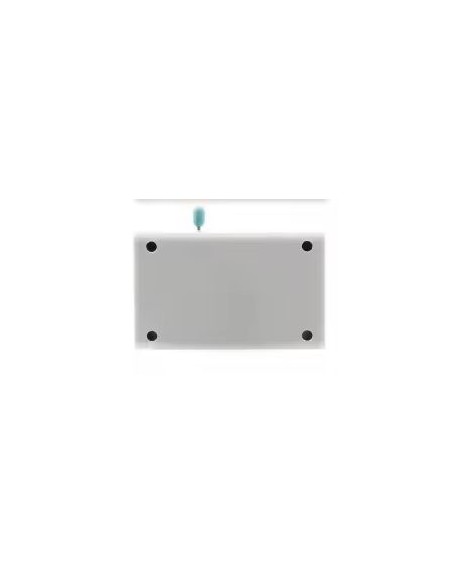

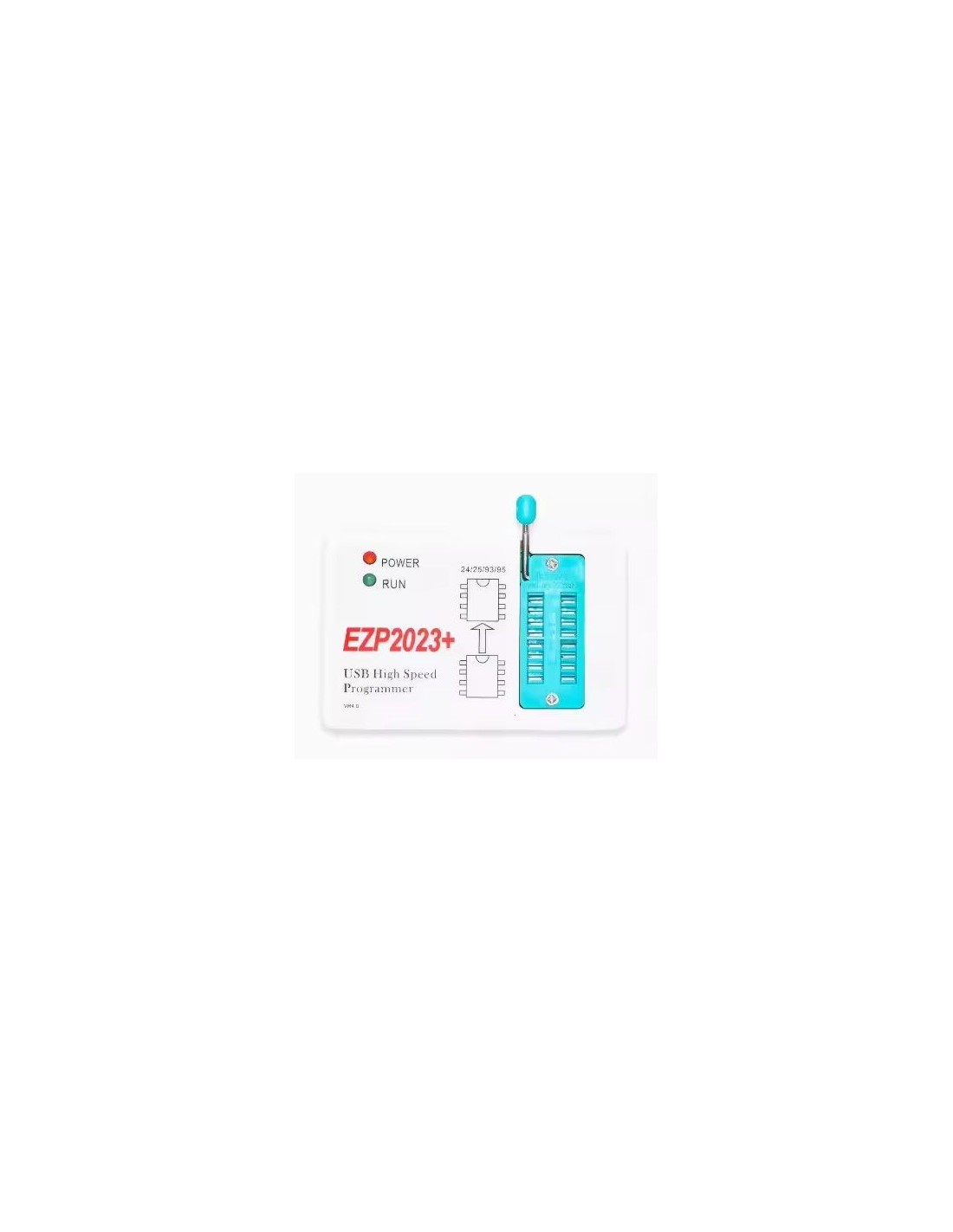

Programador EZP2023+ (CH552)

1. Visão Geral

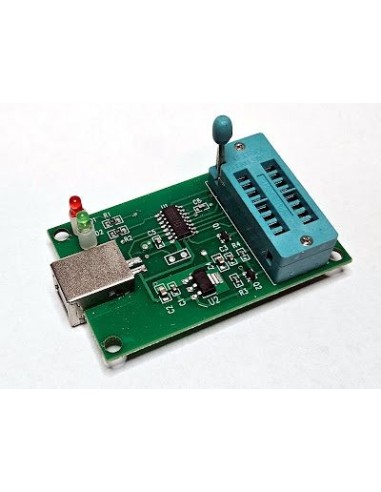

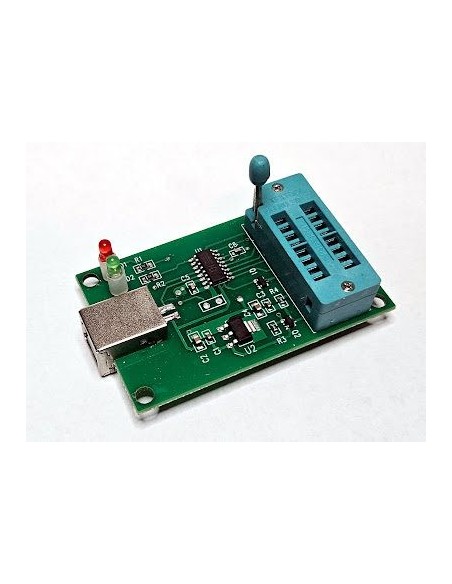

O EZP2023+ é um programador universal de memórias não voláteis, baseado no microcontrolador CH552 (núcleo 8051 com USB nativo). Projetado para alta velocidade e estabilidade, suporta gravação, leitura, verificação e cópia de uma ampla gama de memórias SPI Flash, EEPROM I²C, EEPROM Microwire e EEPROM SPI.

2. Campo de Aplicação

• Programação e reparo de BIOS de PCs, notebooks, TVs, roteadores, DVRs, decodificadores, automotivo, LCD/LED.

• Gravação de firmware em SPI Flash de placas-mãe e dispositivos embarcados.

• Desenvolvimento e P&D para gravação de protótipos.

• Produção industrial com cópia off-line automática para gravação em lote.

3. Diferenças Técnicas – EZP2023+ vs EZP2019

1. Velocidade superior:

   • Leitura EN25T80: ~3 s

   • Gravação EN25T80: ~9 s

   • Um dos programadores de BIOS mais rápidos da categoria.

2. Identificação automática do chip (principalmente série 25 SPI Flash).

3. Detecção automática de inserção e posicionamento incorreto no soquete.

4. Seleção automática de tensão (3,3 V / 5 V).

5. Compatibilidade ampliada com séries 24, 25, 93 e 95.

4. Funções Principais

• Leitura, gravação, verificação e apagamento.

• Identificação automática de dispositivos suportados.

• Cópia off-line sem necessidade de PC.

• Atualização de firmware via software.

• Suporte a adaptadores externos para chips de 1,8 V.

5. Características Técnicas

• Interface USB 2.0 (12 Mbps).

• Microcontrolador CH552 com USB nativo.

• Seleção automática de tensão do chip.

• Detecção de presença e orientação do chip.

• Suporte completo às famílias:

  • 25 SPI Flash

  • 24 I²C EEPROM

  • 93 Microwire EEPROM

  • 25 SPI EEPROM

  • 95 EEPROM

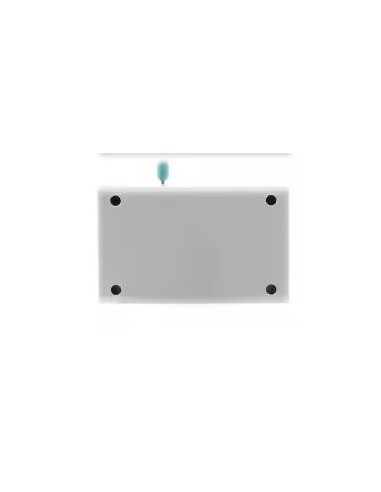

• Dimensões compactas (tamanho aproximado de um cartão de visita).

• Peso: ~115 g.

6. Lista de Chips Suportados (Resumo Técnico)

O EZP2023+ suporta praticamente todos os fabricantes e modelos das famílias:

25 SPI Flash

Winbond, MXIC, EON, SST, Atmel, Spansion, ISSI, PMC, Saifun, ST, entre outros.

24 EEPROM (I²C)

Atmel/Microchip, Catalyst, ST, ISSI, Holtek, Fairchild, ROHM, Xicor, Ramtron, etc.

93 EEPROM (Microwire)

Atmel, Catalyst, Holtek, ISSI, Fairchild, ROHM, Xicor, NSC, Exel, AKM, etc.

25 EEPROM (SPI)

Atmel, Catalyst, Microchip, ST, Ramtron, Xicor, TI, entre outros.

A lista completa inclui centenas de modelos específicos, cobrindo praticamente todos os chips comerciais das famílias 24/25/93/95.

7. Aplicações Industriais

• Reparo técnico: TVs, placas-mãe, roteadores, automotivo, HDD/SSD.

• P&D: gravação de protótipos e validação de firmware.

• Produção: gravação em lote com função off-line.
