ESP32-S3-WROOM-1-N16R8(16M Flash/8SRAM) ESP32-S3-DevKit C

ESP32‑S3‑WROOM‑1‑N16R8 (módulo)

O ESP32‑S3‑WROOM‑1‑N16R8 é um módulo da Espressif Systems que integra o chip ESP32‑S3, memória Flash e PSRAM, além de antena e circuitos de suporte.

• Processador: Dual‑core Xtensa LX7 de 32 bits, até 240 MHz.
• Memória:
  • 16 MB Flash (armazenamento de firmware e dados).
  • 8 MB PSRAM (memória externa para aplicações intensivas em gráficos, buffers e IA).
• Conectividade:
  • Wi‑Fi 802.11 b/g/n (2,4 GHz).
  • Bluetooth 5 LE (inclui recursos Mesh e Long Range).
• Periféricos integrados: ADCs, DACs, SPI, I²C, UART, I²S, PWM, RMT, USB OTG, SD/MMC, TWAI (CAN bus).
• Segurança: Criptografia AES, SHA, RSA, ECC, suporte a Secure Boot e Flash Encryption.
• Antena: versão com antena PCB integrada (WROOM‑1) ou conector IPEX para antena externa (WROOM‑1U).
• Dimensões: ~18 × 25,5 × 3,1 mm.
• Aplicações típicas: IoT avançado, dispositivos multimídia, reconhecimento de voz, visão computacional, automação residencial e industrial.

🔹 ESP32‑S3‑DevKitC (placa de desenvolvimento)

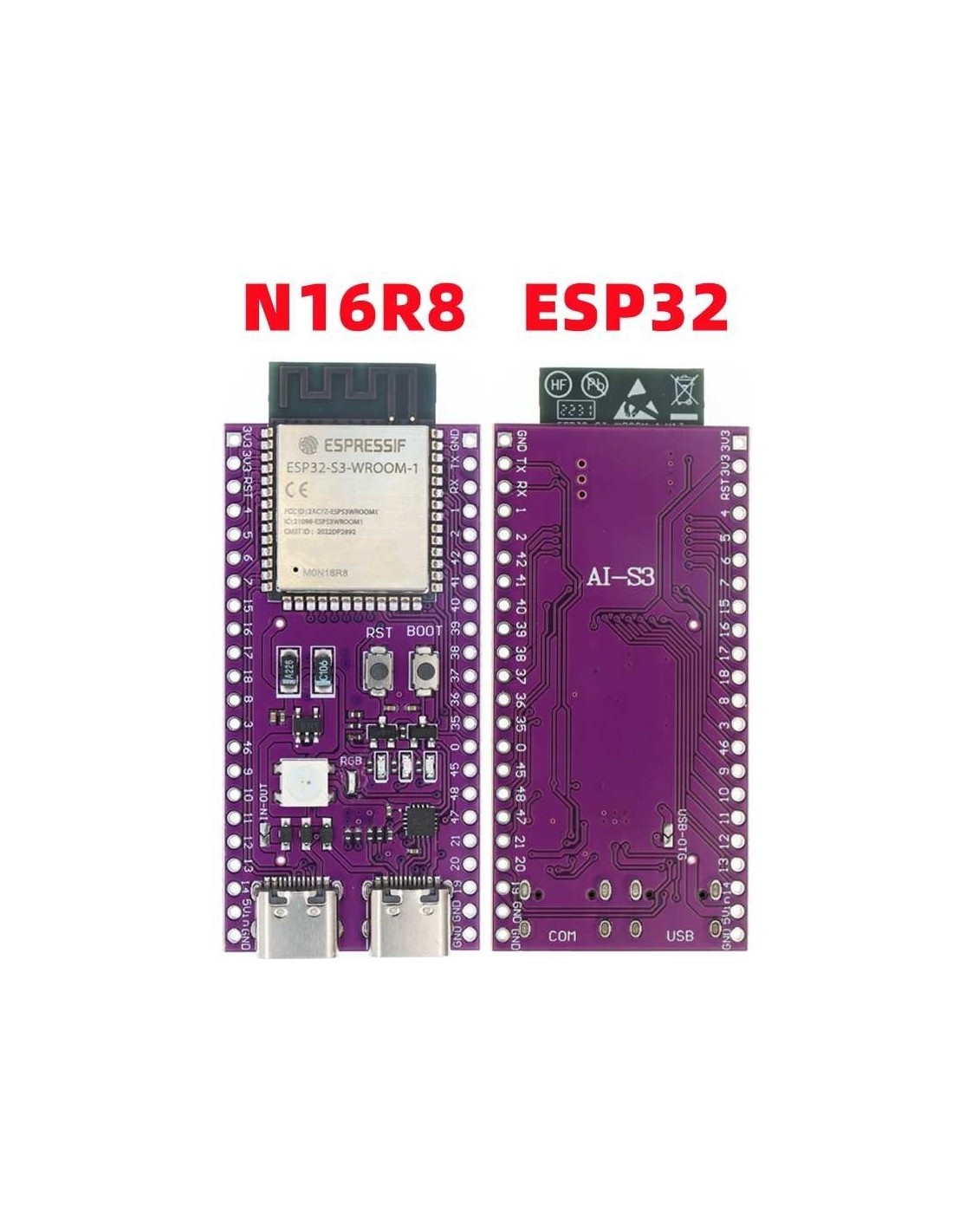

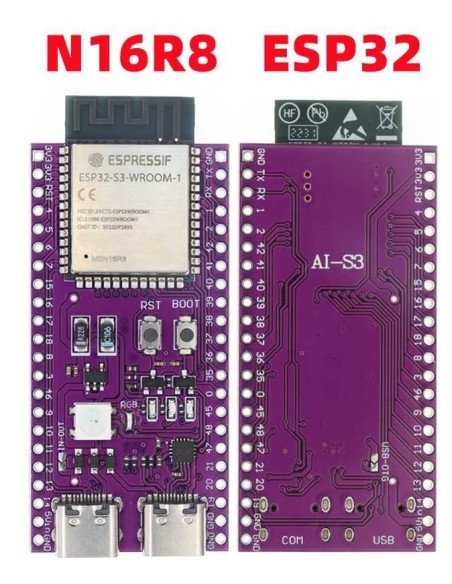

A ESP32‑S3‑DevKitC é a placa oficial de desenvolvimento que incorpora o módulo ESP32‑S3‑WROOM‑1.

• Base: módulo ESP32‑S3‑WROOM‑1 (como o N16R8).
• Interface USB: porta USB‑C para alimentação, programação e depuração (suporte a USB OTG).
• Alimentação: 5 V via USB ou pinos externos; regulador LDO integrado para 3,3 V.
• Headers: todos os GPIOs do módulo são expostos em pinos laterais, compatíveis com protoboard.
• Botões:
  • Reset (reinicialização).
  • Boot (entrada em modo de download).
• LEDs:
  • LED de alimentação.
  • LED RGB endereçável conectado a GPIO48 (em algumas versões).
• Recursos extras: suporte a depuração JTAG via USB, cristal externo de 40 MHz, antena integrada.
• Aplicações típicas: prototipagem rápida de projetos IoT, automação, dispositivos multimídia, aplicações com IA e conectividade sem fio.

✅ Resumo

• O ESP32‑S3‑WROOM‑1‑N16R8 é um módulo compacto com 16 MB Flash e 8 MB PSRAM, ideal para aplicações que exigem alto desempenho gráfico e processamento de dados.
• A ESP32‑S3‑DevKitC é a placa de desenvolvimento oficial, trazendo USB‑C, regulador, botões e headers, facilitando a prototipagem e testes.
• Juntos, eles oferecem uma solução poderosa para IoT, automação, multimídia e aplicações com inteligência artificial.
