Placa Adaptadora JTAG 1,27 mm para Interface JTAG Padrão 2,54 mm

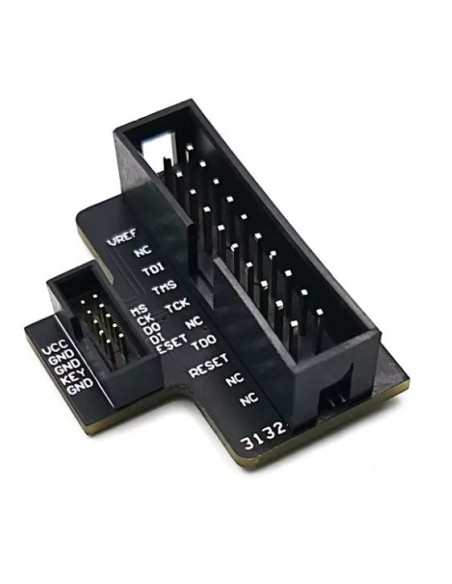

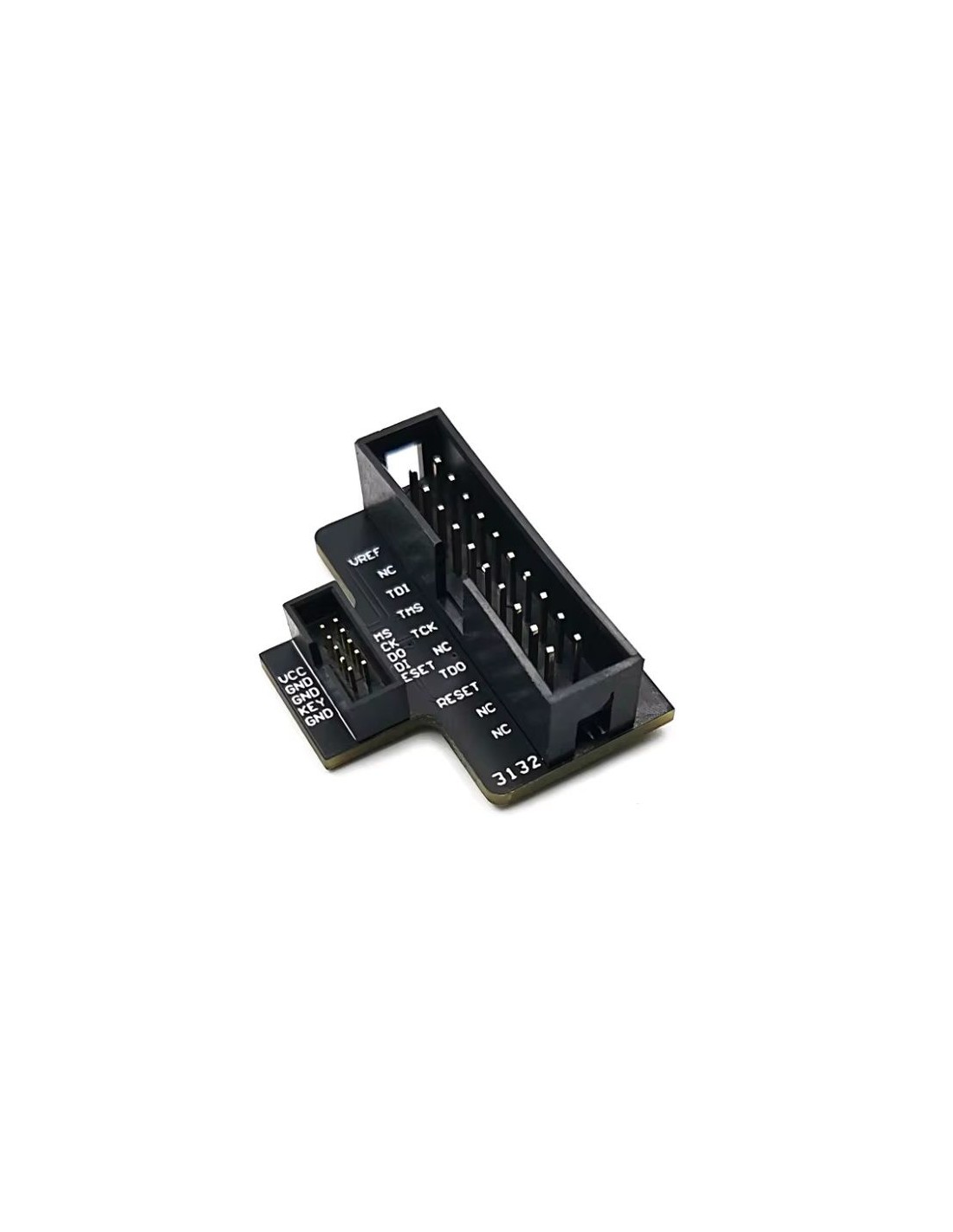

A placa mostrada é um adaptador JTAG projetado para converter conectores de passo 1,27 mm (0.05") — comuns em placas compactas, módulos ARM modernos e dispositivos de baixo perfil — para o padrão JTAG de 20 pinos com passo 2,54 mm (0.1"), utilizado pela maioria dos programadores e depuradores como J‑Link, ST‑Link, CMSIS‑DAP e outros.

Ela permite interligar ferramentas de debug profissionais a placas que utilizam conectores miniaturizados, garantindo compatibilidade elétrica e mecânica.

⭐ Características Principais

🔹 1. Conector JTAG de 20 pinos (2,54 mm)

• Segue o padrão ARM de 20 pinos

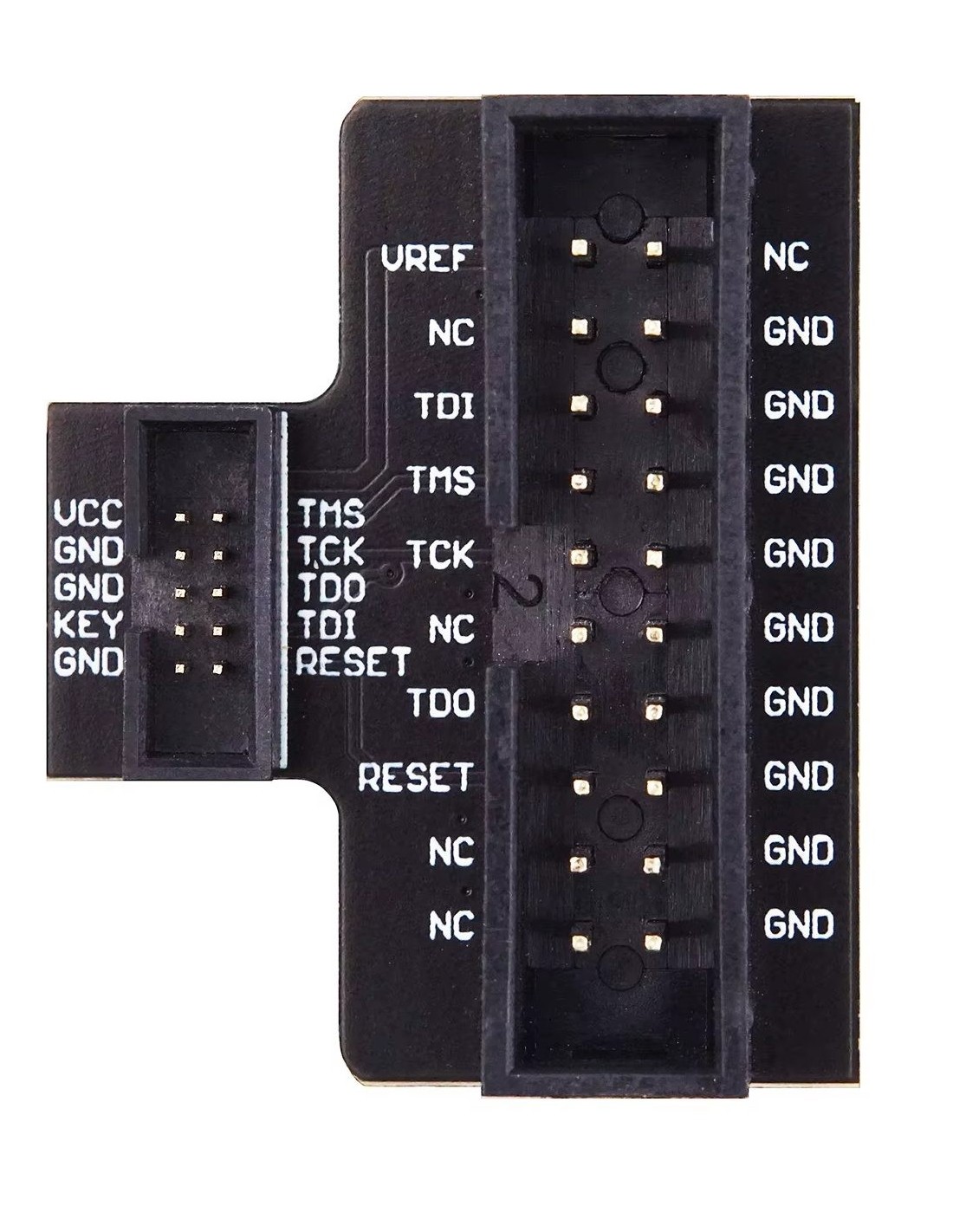

• Pinos identificados na placa (TDI, TDO, TCK, RESET, VREF etc.)
• Compatível com cabos flat IDC padrão

🔹 2. Conector JTAG de 10 pinos (1,27 mm)

• Usado em placas compactas, módulos ARM e dispositivos SMD
• Ideal para microcontroladores Cortex‑M modernos
• Permite conexão com cabos de fita de 1,27 mm

🔹 3. Roteamento direto e etiquetado

• Cada sinal JTAG é claramente identificado na placa
• Facilita debug, reparo e prototipagem
• Minimiza erros de conexão

🔹 4. Construção robusta

• PCB rígido com serigrafia clara
• Pinos banhados para melhor contato
• Compatível com cabos Dupont e IDC

📦 Função do Adaptador

A placa converte o padrão JTAG ARM 20 pinos (2,54 mm) para um conector mini‑JTAG de 10 pinos (1,27 mm), permitindo:

• Depuração de microcontroladores ARM Cortex
• Programação via JTAG ou SWD (dependendo do depurador)
• Conexão entre ferramentas profissionais e placas compactas
• Uso em reparo eletrônico, desenvolvimento embarcado e testes de bancada

🧩 Aplicações Típicas

• STM32
• NRF52
• Kinetis
• LPC
• EFM32
• Placas customizadas com conector mini‑JTAG
• Módulos ARM de baixo perfil

🧠 Resumo Final

A Placa Adaptadora JTAG 1,27 mm ↔ 2,54 mm é um acessório essencial para quem trabalha com depuração ARM em placas compactas. Ela converte o conector JTAG padrão para o formato miniaturizado, mantendo todos os sinais necessários para programação e debug, com identificação clara e montagem robusta.
