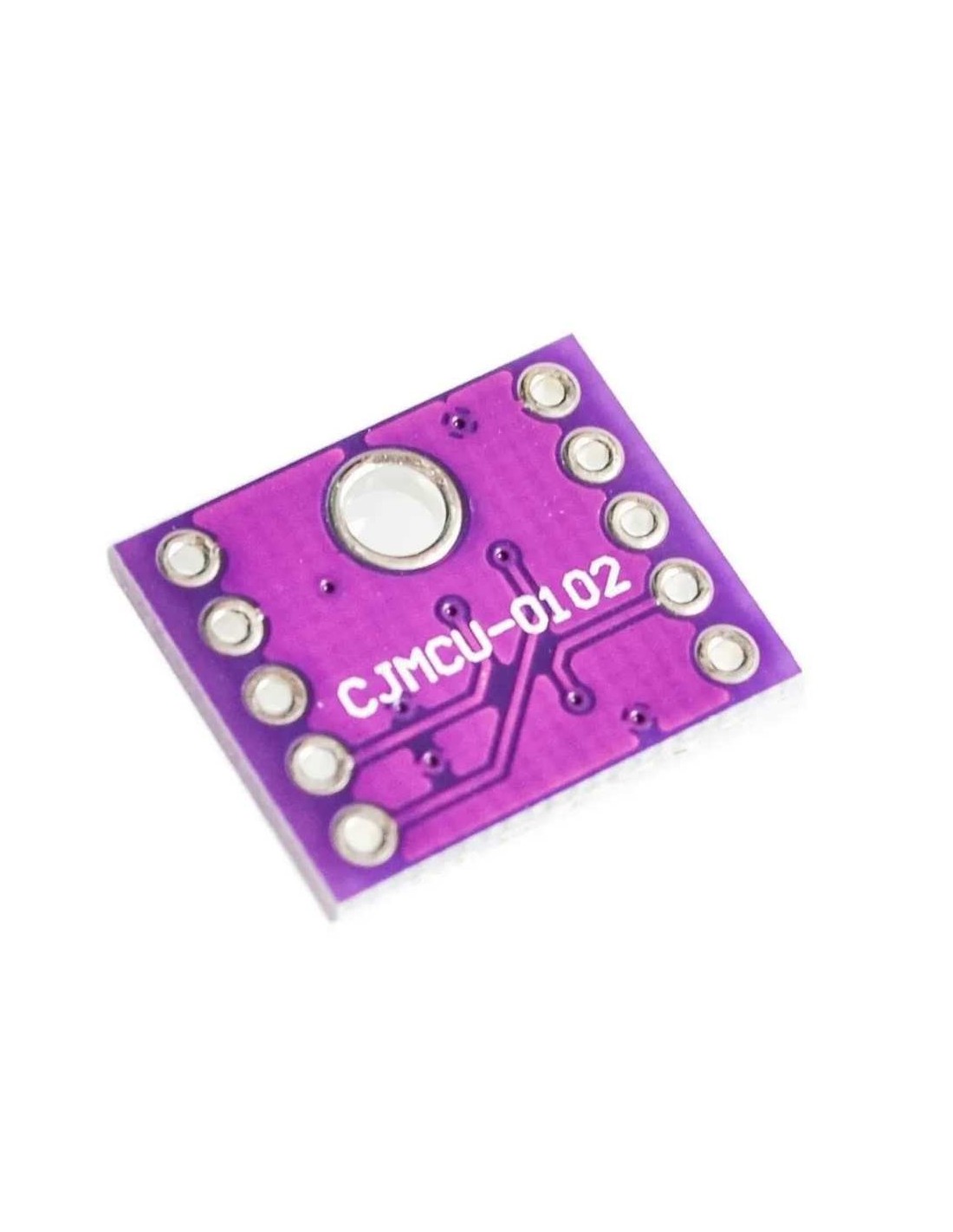

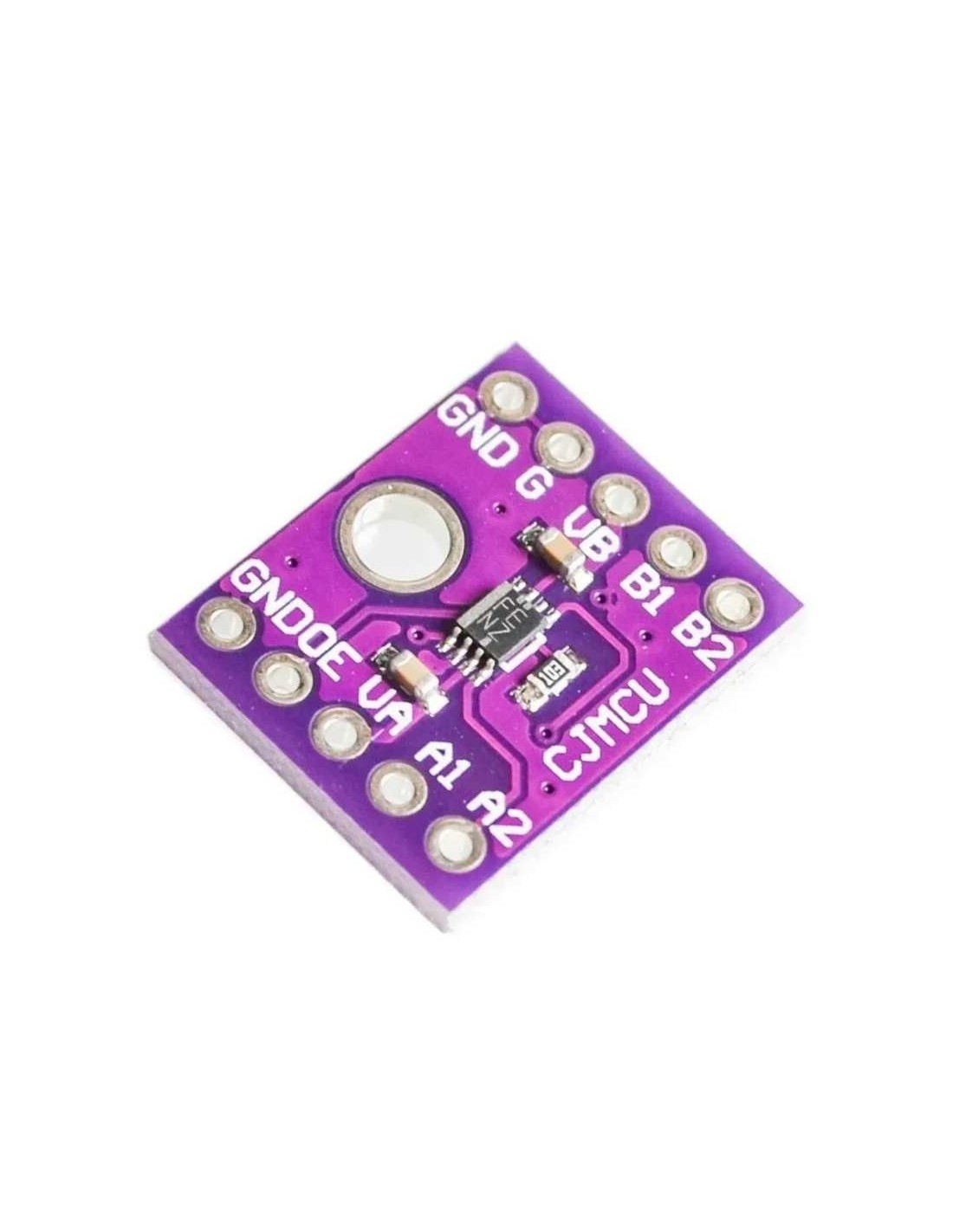

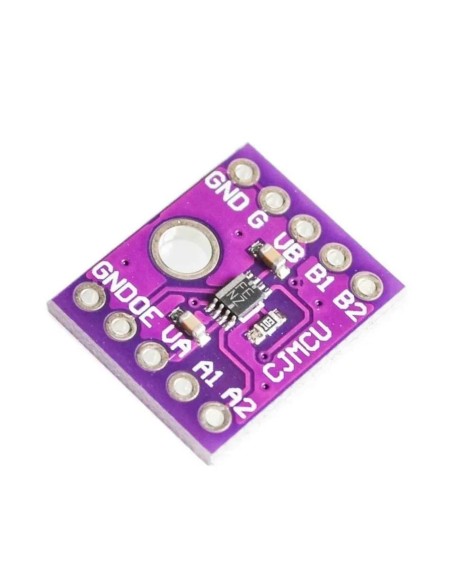

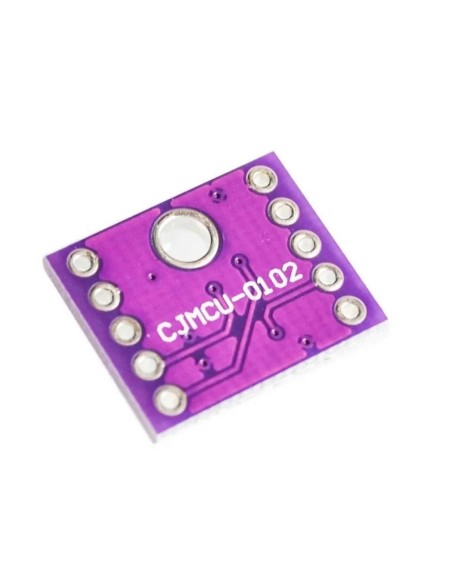

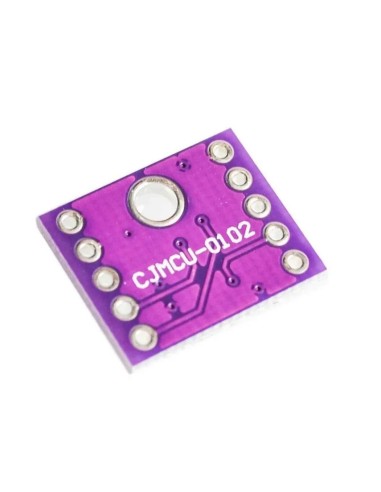

TXS0102 Conversor bidirecional de tensão, 2Bit, I2C

TXS0102 Conversor Bidirecional de Nível Lógico (2 Bits)

O TXS0102 é um conversor de nível lógico bidirecional de 2 canais, projetado para interligar dispositivos que operam em diferentes tensões lógicas. Ele permite conversão automática entre sinais de 1,2 V até 3,6 V no lado A e de 1,65 V até 5,5 V no lado B, tornando‑o ideal para comunicação entre microcontroladores, sensores, módulos e periféricos com diferentes padrões de tensão.

Por ser totalmente bidirecional, o TXS0102 detecta automaticamente a direção do sinal, sem necessidade de pinos de controle ou configuração adicional.

✅ Características Principais

• 2 canais independentes de conversão de nível lógico
• Bidirecional automático — não requer direção de dados
• Faixa de tensão lado A: 1,2 V a 3,6 V
• Faixa de tensão lado B: 1,65 V a 5,5 V
• Compatível com sinais push‑pull e open‑drain
• Alta velocidade: até 24 Mbps (push‑pull)
• Baixa corrente de operação
• Proteção integrada contra contenção de barramento
• Encapsulamento SMD compacto (geralmente VSSOP ou similar)

🧩 Aplicações Típicas

• Interconexão entre microcontroladores de diferentes tensões
• Conversão de sinais entre:
  • 3,3 V ↔ 5 V
  • 1,8 V ↔ 3,3 V
  • 1,2 V ↔ 5 V
• Interfaces I2C, SPI, UART, GPIO, sensores e módulos
• Projetos com ESP32, STM32, Arduino, Raspberry Pi, FPGA
• Sistemas embarcados e IoT

🔌 Vantagens

• Conversão automática sem lógica adicional
• Ideal para placas compactas
• Estável e confiável em alta velocidade
• Excelente para comunicação entre dispositivos modernos de baixa tensão
