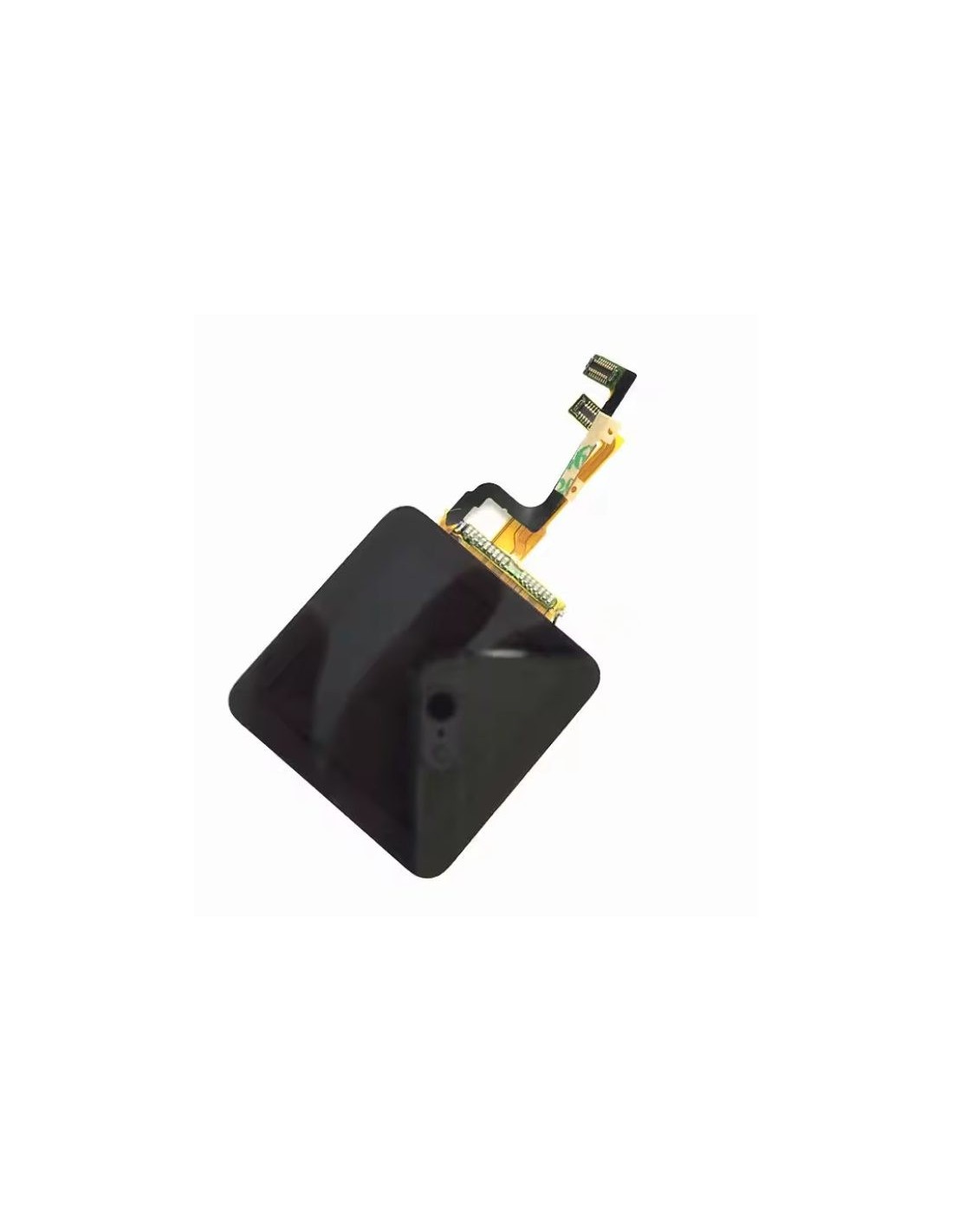

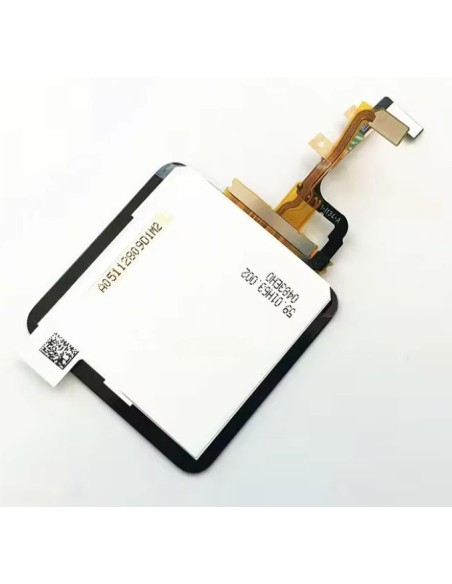

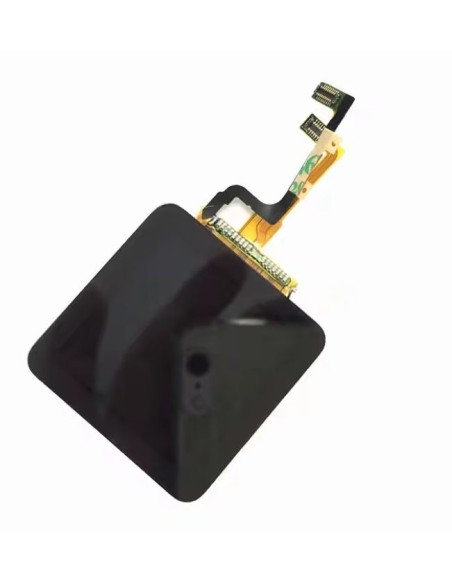

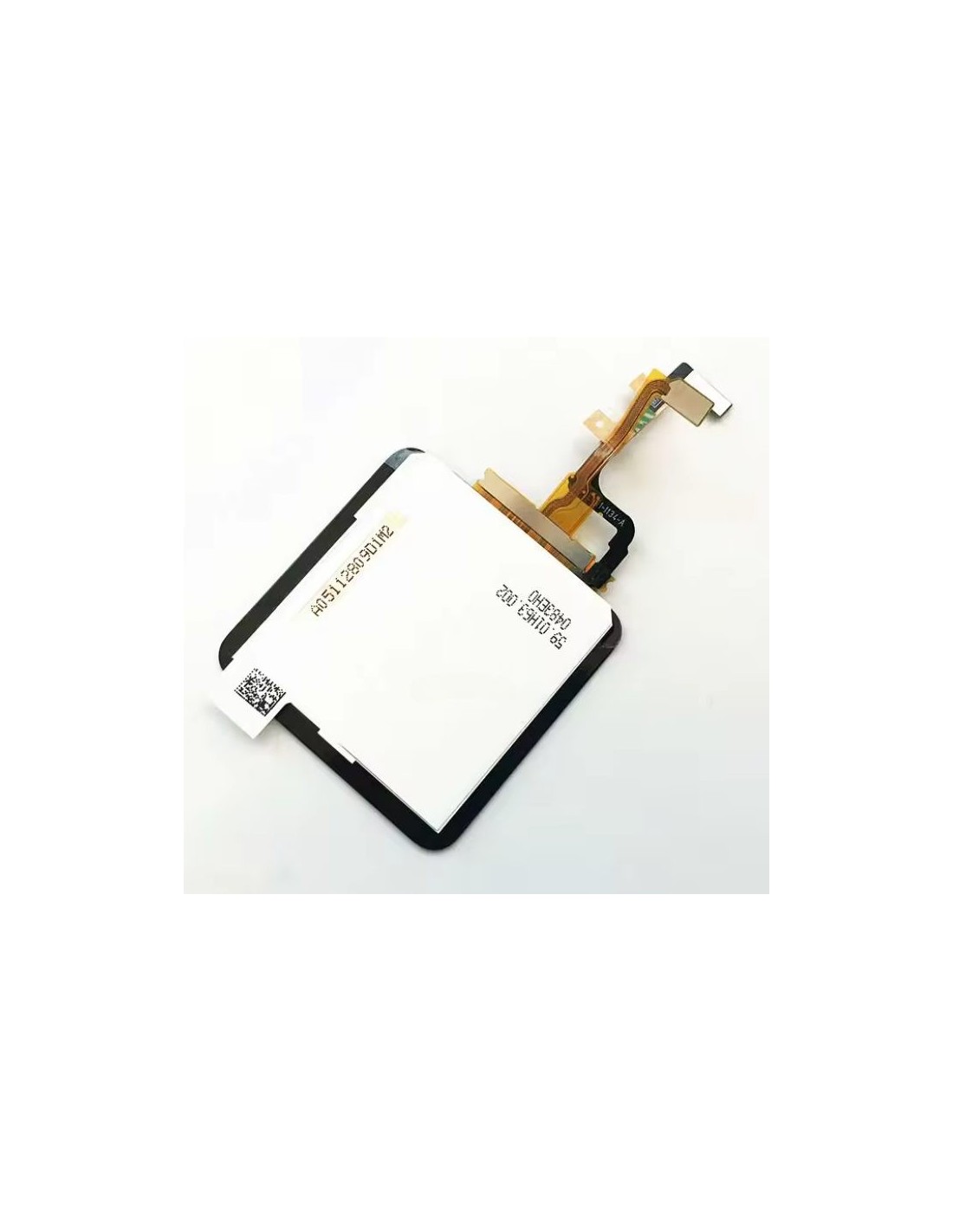

Display do iPod Nano 6ª Geração
O display usado no iPod Nano 6G é um módulo compacto que integra LCD TFT quadrado e touchscreen capacitivo, cada um com seu próprio cabo flat (FPC). É um componente típico de dispositivos Apple da época, com construção extremamente compacta e controladores integrados diretamente no vidro (COG – Chip On Glass).
🟦 Características gerais do LCD
O painel LCD é um TFT colorido com formato quadrado e área ativa de aproximadamente 36 × 36 mm, o que corresponde a cerca de 1,54 polegadas na diagonal. A resolução nativa é 240 × 240 pixels, com profundidade de cor de 16 bits (RGB565).
O controlador do LCD é um chip customizado da Apple, mas compatível com a família ST7789 (ou seja, aceita comandos MIPI DCS semelhantes aos usados em controladores ST77xx). A comunicação é feita por SPI estendido ou por um modo 8080 paralelo reduzido, dependendo da placa adaptadora.
O backlight é composto por LEDs brancos, alimentados por dois pinos dedicados (LED+ e LED−), que podem ser ligados diretamente a um driver de corrente ou a uma fonte regulada.
🟩 Características gerais do touch capacitivo
O touch é totalmente independente do LCD e possui seu próprio cabo FPC. Ele utiliza um controlador capacitivo da família FocalTech FT5x06 (geralmente FT5206), que opera via I²C. Esse controlador fornece:
- detecção multitouch (até 5 pontos)
- sinal de interrupção para o microcontrolador
- linha de reset dedicada
- operação em 3,3 V
O touch é laminado sobre o LCD, formando um módulo único.
🟧 Conectores (FPC)
O módulo possui dois flats:
1) Flat do LCD (18 pinos)
É um conector FPC dual‑row (duas fileiras), com 18 vias no total.
Por ele passam:
- alimentação do LCD
- alimentação do backlight
- sinais de controle (RESET, CS, DC)
- sinais de dados (SPI ou paralelo)
- sinais de leitura (em modo 8080)
Esse tipo de conector é típico de telas compactas de alta densidade usadas em dispositivos Apple.
2) Flat do touch (12 pinos)
É um conector FPC single‑row, com 12 vias.
Por ele passam:
- alimentação do touch
- linhas I²C (SCL e SDA)
- linha de interrupção
- linha de reset
- pinos de teste não utilizados
🟦 Controladores internos
LCD
- Controlador Apple‑custom
- Compatível com ST7789
- Aceita comandos MIPI DCS
- Opera em 2,8–3,3 V
- Interface SPI estendida ou 8080 reduzido
Touch
- Controlador FocalTech FT5206 (ou variante da mesma família)
- Interface I²C
- Endereço típico: 0x38
