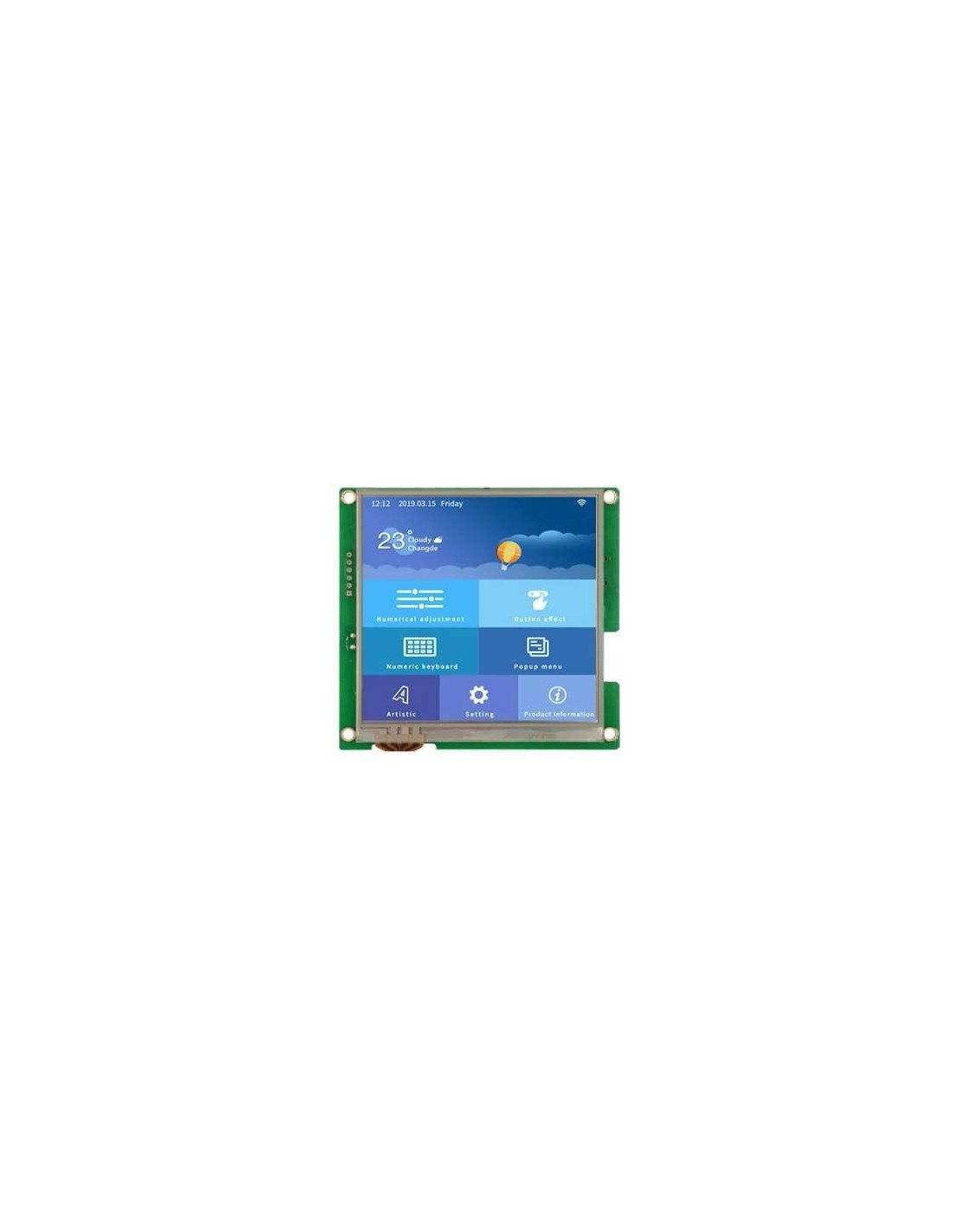

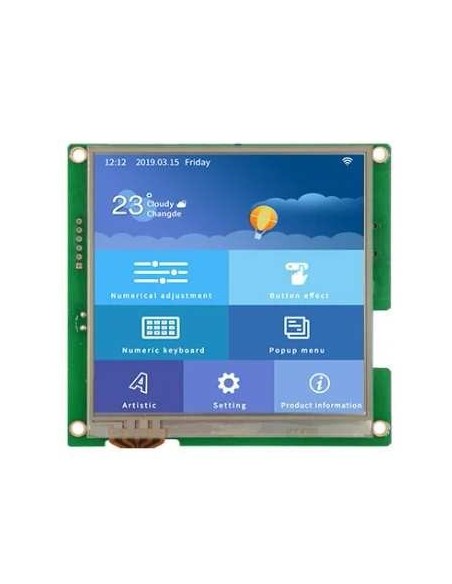

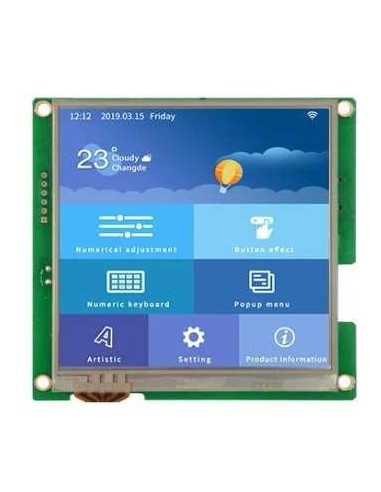

O DWIN DMG48480C040 é um display inteligente HMI (Human Machine Interface) de 4,0 polegadas, desenvolvido pela fabricante DWIN Technology. Ele integra em um único módulo o LCD TFT colorido, o painel de toque resistivo ou capacitivo (dependendo da versão) e um controlador gráfico programável, permitindo criar interfaces gráficas sem necessidade de um microcontrolador externo complexo.
O painel possui resolução de 480 × 800 pixels (WVGA), capaz de exibir até 16,7 milhões de cores, com boa nitidez e contraste. A tela é retroiluminada por LEDs brancos, garantindo longa vida útil e brilho ajustável. O módulo é compacto, com dimensões aproximadas de 105 × 67 mm, ideal para aplicações embarcadas e dispositivos portáteis.
O diferencial da linha DWIN é o motor gráfico integrado, que permite programar telas, menus e controles interativos usando o ambiente de desenvolvimento DGUS II fornecido pela própria DWIN. Isso facilita a criação de interfaces gráficas modernas sem necessidade de escrever código de baixo nível. O módulo possui memória interna para armazenar imagens, fontes e scripts, além de suporte a atualização via cartão SD ou porta serial.
Em termos de conectividade, o DMG48480C040 oferece interface UART serial (TTL) para comunicação com microcontroladores, PLCs ou outros sistemas. Também pode ser configurado para receber comandos simples de texto ou trabalhar de forma autônoma, executando a lógica definida no projeto DGUS. A alimentação típica é de 5 V, com consumo reduzido, adequado para sistemas embarcados.
✅ Resumo
O DWIN DMG48480C040 é um display HMI inteligente de 4" com resolução 480×800, suporte a 16,7 milhões de cores, painel de toque integrado e controlador gráfico programável. Ele se destaca pela facilidade de desenvolvimento com DGUS II, comunicação via UART serial e design compacto, sendo ideal para interfaces gráficas em equipamentos industriais, automação, sistemas embarcados e projetos DIY.

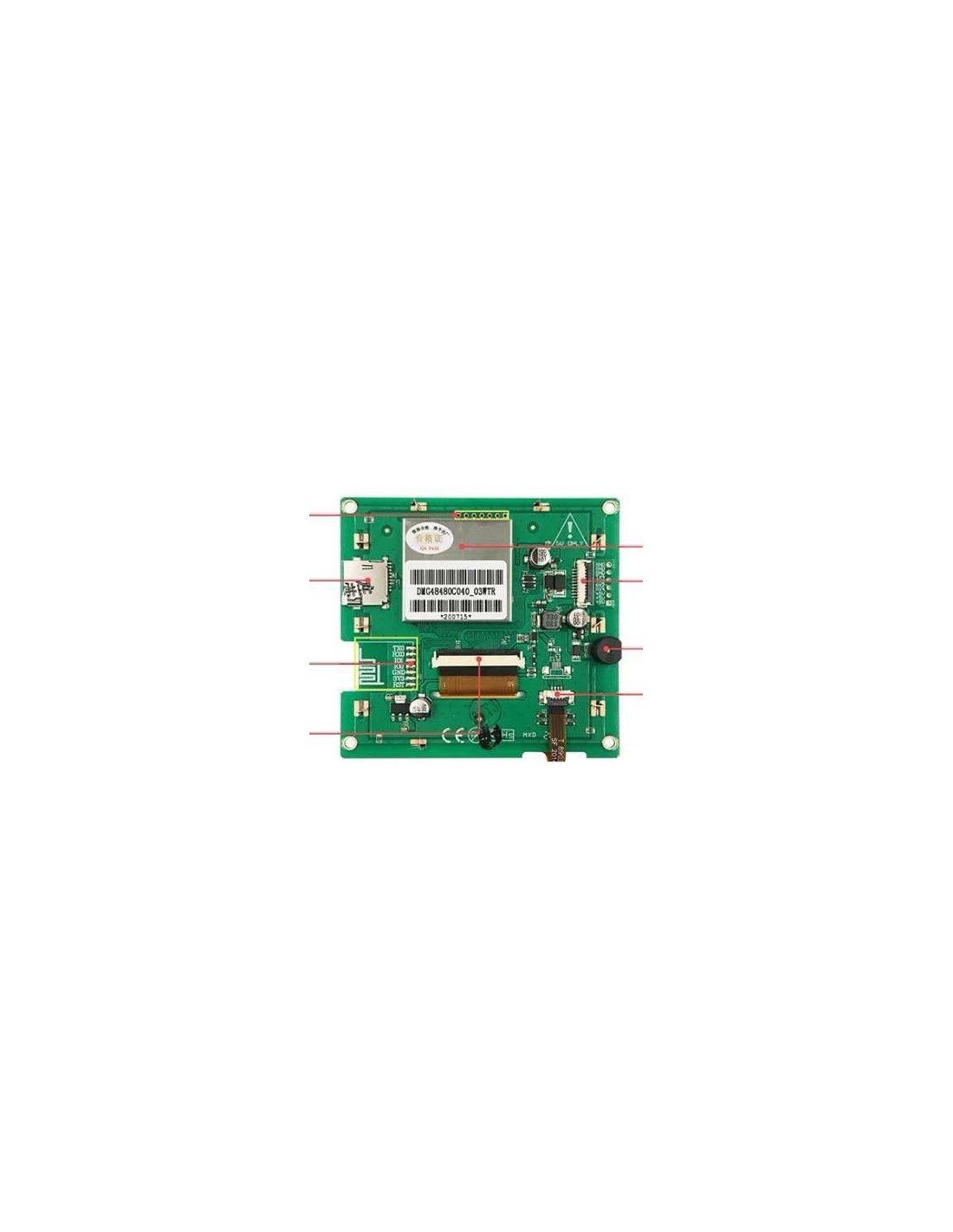

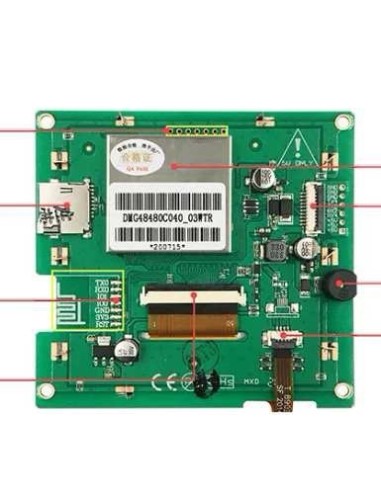

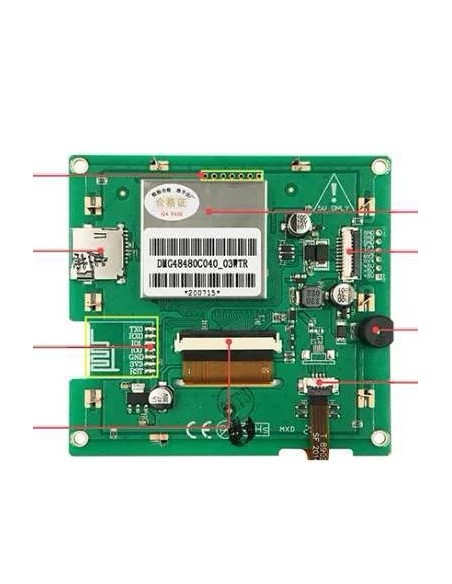

Pinagem do conector principal (UART / Alimentação)
- Pino 1 – VCC: Alimentação principal, tipicamente +5 V.
- Pino 2 – GND: Terra comum.
- Pino 3 – TXD: Transmissão serial (saída da tela para o microcontrolador/PC).
- Pino 4 – RXD: Recepção serial (entrada de dados para a tela).
- Pino 5 – NC / GPIO: Dependendo da versão, pode ser não conectado ou usado como GPIO configurável.
- Pino 6 – NC / GPIO: Igual ao anterior, reservado para expansão.
🔹 Observações importantes
- A comunicação padrão é UART TTL, geralmente configurada em 115200 bps, mas pode ser ajustada via software DGUS.
- A alimentação deve ser 5 V estável, com corrente suficiente para o display e backlight.
- Os pinos extras (GPIOs) podem ser usados em projetos avançados, mas nas versões básicas ficam sem uso.
- A atualização de firmware e projetos gráficos pode ser feita via cartão SD inserido no slot traseiro do módulo.
