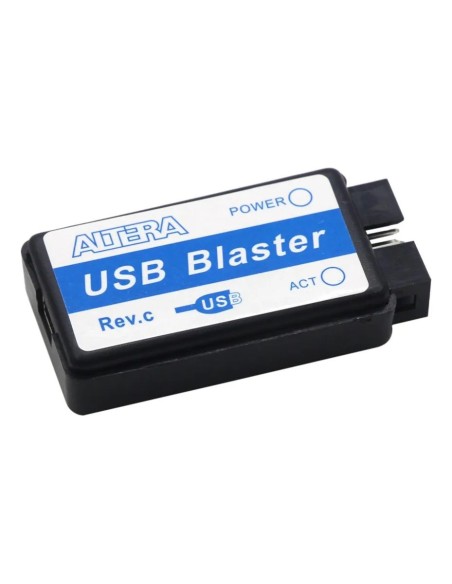

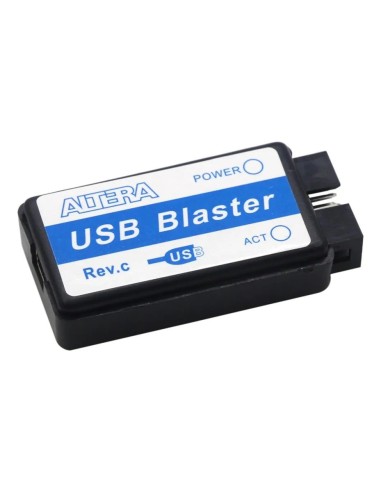

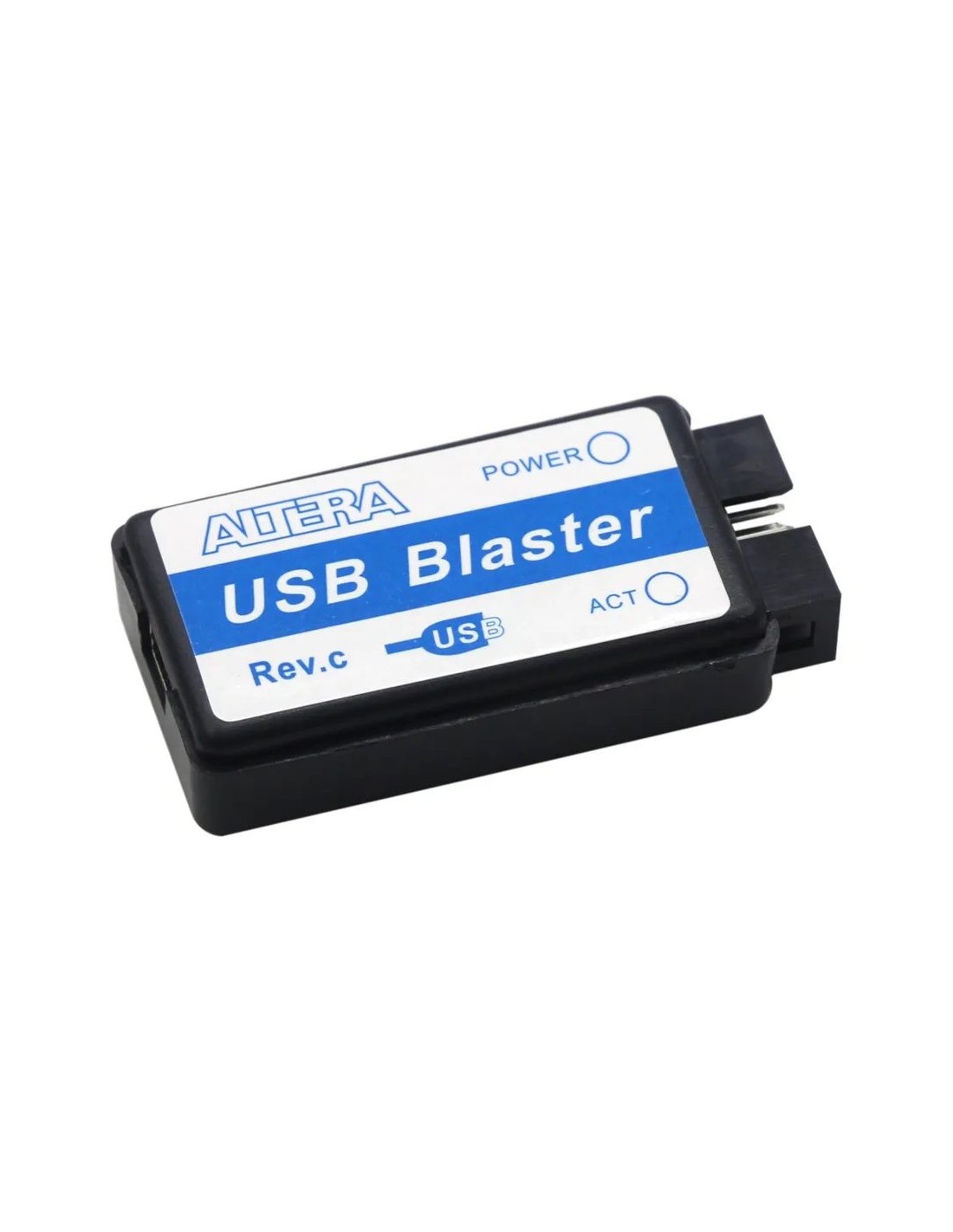

USB Blaster PIC14K Clone – Programador JTAG/ISP para FPGA e CPLD

O USB Blaster PIC14K50 Clone é uma versão alternativa do programador USB Blaster original da Altera/Intel, amplamente utilizado para gravação e depuração de dispositivos FPGA e CPLD, como:

• Altera Cyclone, MAX, Stratix
• Intel Quartus II
• PLDs compatíveis com JTAG

Este modelo clone utiliza um microcontrolador PIC18FxxKxx (geralmente PIC18F14K50 ou PIC18F2550) para emular o comportamento do USB Blaster original, oferecendo compatibilidade com ferramentas como Quartus II, JTAG Programmer, e SignalTap.

⚙️ Características Técnicas

• MCU principal: PIC18F14K50 / PIC18F2550
• Interface: USB 2.0 Full-Speed
• Protocolo: JTAG / ISP
• Compatível com:
  • Quartus II Programmer
  • SignalTap Logic Analyzer
  • Nios II IDE
• Alimentação: via USB (5V)
• Conector JTAG: 10 pinos padrão Altera
• LEDs indicadores: Power / Status / Atividade
• Caixa plástica ou acrílica (varia por fabricante)
• Firmware: geralmente baseado em implementações open‑source ou engenharia reversa

🧠 Para que serve

• Gravar firmware em FPGAs Altera/Intel
• Configurar CPLDs via JTAG
• Depurar sistemas embarcados com SignalTap
• Integrar com Nios II softcore
• Usar como interface de desenvolvimento com Quartus II
