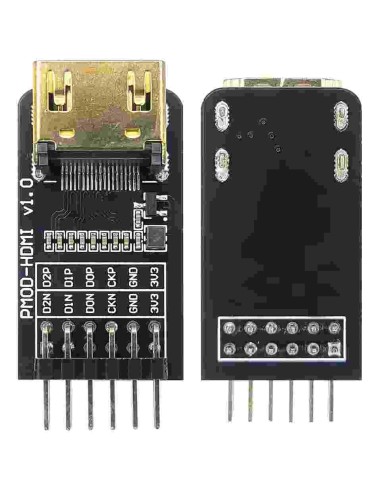

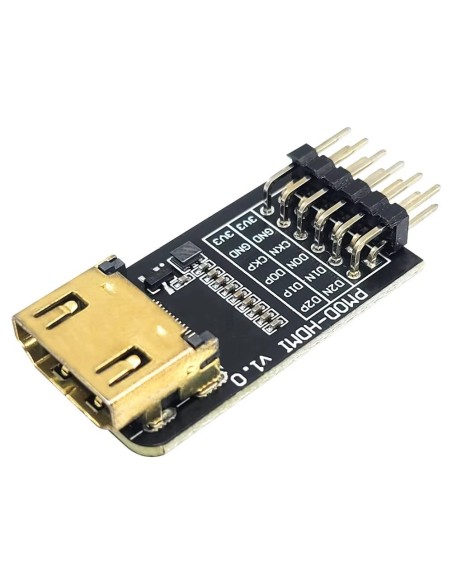

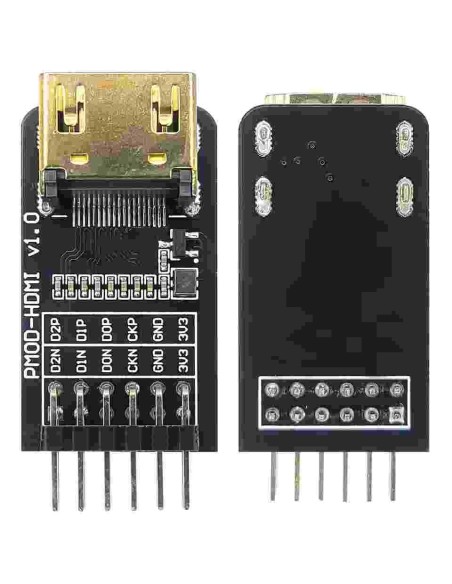

PMOD-HDMI Expansion Board for FPGA

PMOD‑HDMI Expansion Board for FPGA

A PMOD‑HDMI Expansion Board é um módulo de expansão no padrão Pmod projetado para adicionar saída de vídeo HDMI a placas FPGA e sistemas embarcados compatíveis.
Ela permite que o usuário gere sinais de vídeo digitais diretamente a partir do FPGA, facilitando o desenvolvimento de projetos gráficos, interfaces visuais, demonstrações educacionais e aplicações multimídia.

Com um conector HDMI tipo A, circuitos de proteção e um layout otimizado para sinais de alta velocidade, o módulo oferece uma solução prática e confiável para experimentação com protocolos TMDS e geração de vídeo digital.

🟩 Destaques do Produto

✔ Saída HDMI para FPGAs

• Permite gerar vídeo digital diretamente do FPGA
• Ideal para projetos de gráficos, jogos, GUIs e demonstrações visuais

✔ Interface padrão Pmod

• Conexão simples com placas como:

• iCESugar
• iCEBreaker
• Tang Nano
• Basys
• Outras plataformas com Pmod de alta velocidade

✔ Compatível com sinais TMDS

• Suporta transmissão de vídeo digital HDMI
• Ideal para experimentação com protocolos de vídeo

✔ Placa compacta e prática

• Fácil de integrar em protótipos
• Excelente para ensino, pesquisa e desenvolvimento

🟦 Especificações Técnicas

• Interface: Pmod (alta velocidade)
• Conector de saída: HDMI Tipo A
• Sinais suportados: TMDS (transmissão diferencial de alta velocidade)
• Aplicação: Saída de vídeo digital gerada por FPGA
• Tensão de operação: Compatível com níveis lógicos de 3.3 V
• Componentes adicionais:

• Resistores de terminação
• Circuitos de proteção ESD
• Layout otimizado para integridade de sinal

🟦 Aplicações Típicas

• Geração de vídeo HDMI com FPGA
• Interfaces gráficas (GUI) personalizadas
• Jogos e animações em hardware
• Sistemas educacionais de eletrônica digital
• Demonstração de pipelines gráficos
• Projetos de processamento de imagem
• Desenvolvimento de controladores HDMI
