pmMICROSD thoseboards

Módulo PMOD™ para microSD com SDIO 4‑bit

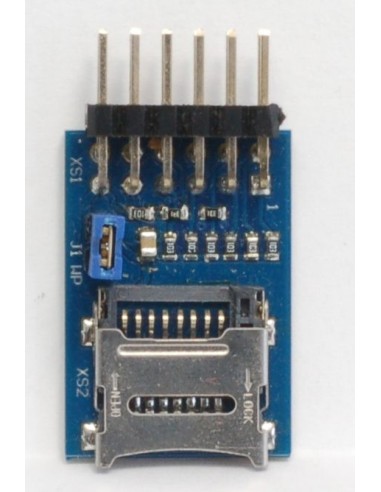

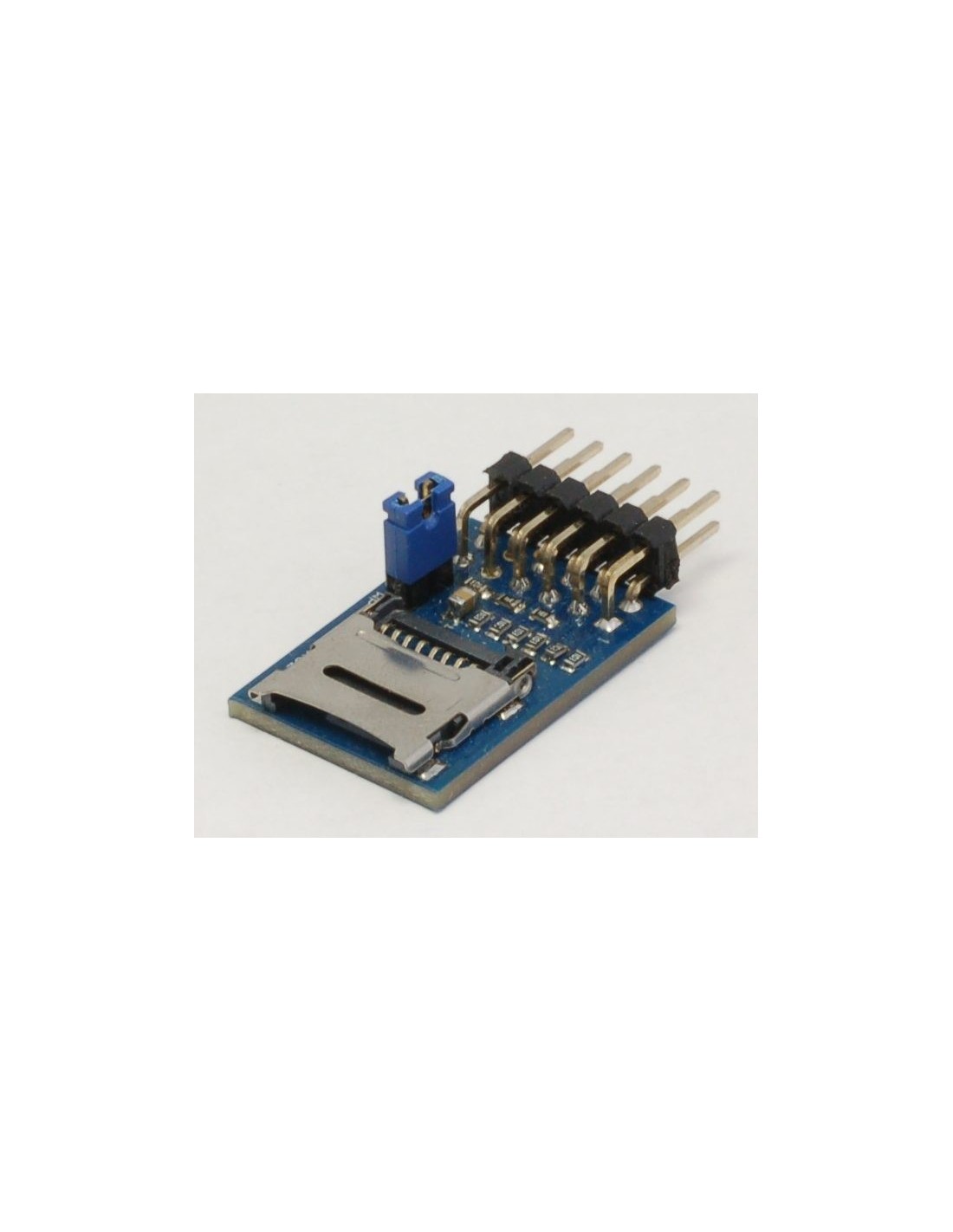

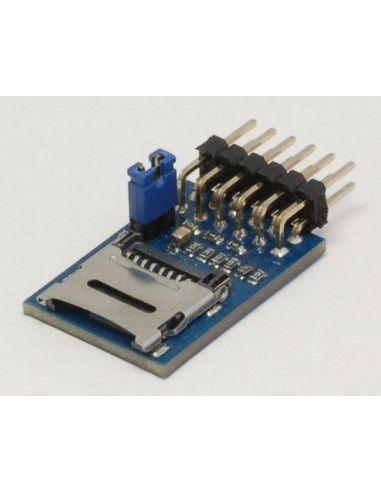

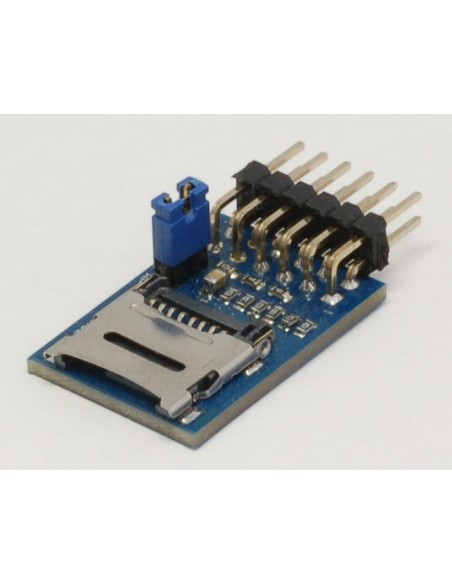

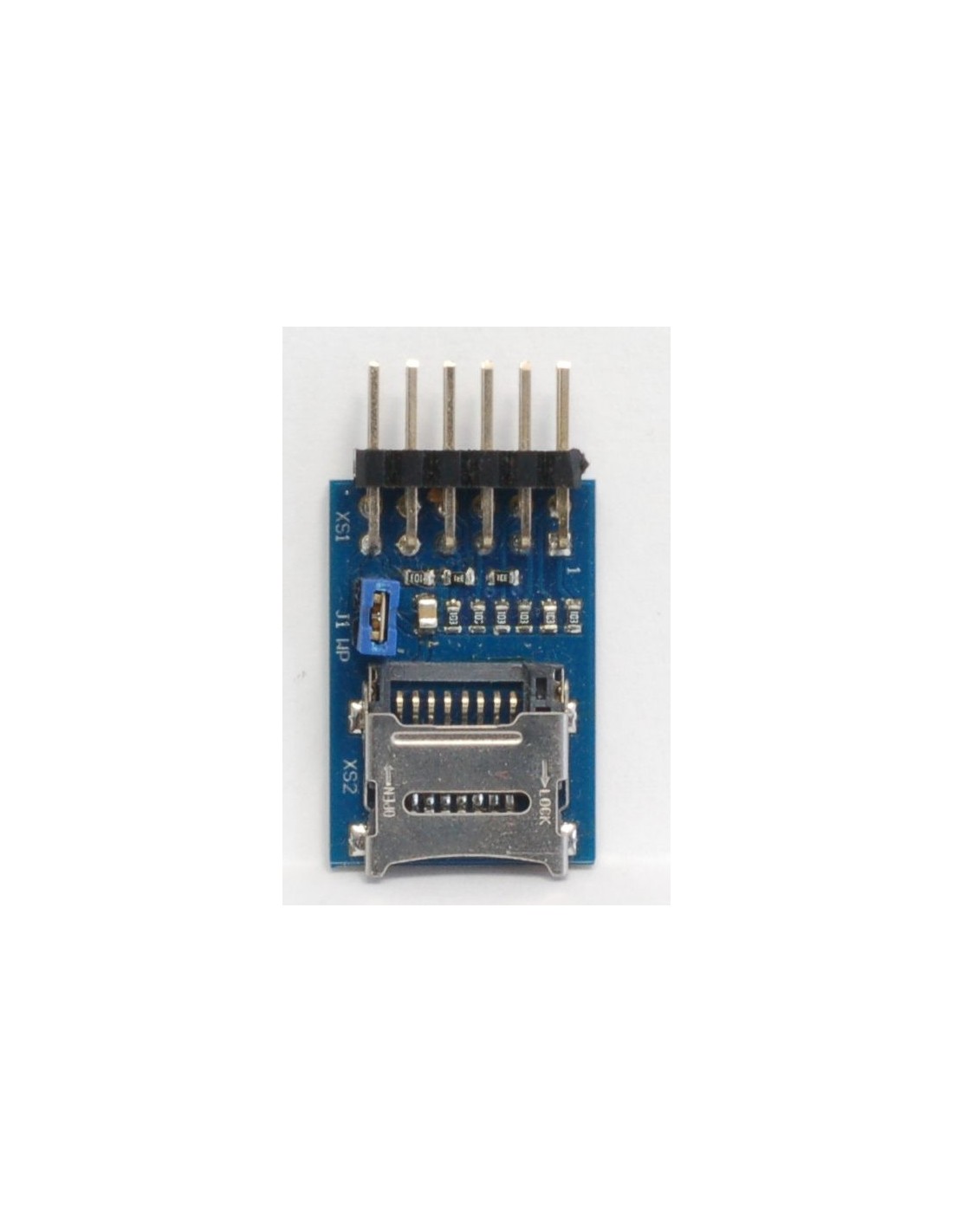

O pmMicroSD é um módulo compacto e eficiente projetado para conectar cartões microSD diretamente a sistemas embarcados por meio de uma interface PMOD™ de 12 pinos. Ele oferece uma implementação completa da interface SDIO de 6 sinais, permitindo operação em modo de dados de 4 bits, ideal para aplicações que exigem maior largura de banda, como armazenamento de dados, registro de logs, sistemas de arquivos embarcados e bootloaders.

Com um design robusto e recursos adicionais como trava mecânica e proteção de escrita, o pmMicroSD é uma solução prática e confiável para integrar armazenamento removível em projetos FPGA, microcontroladores e SBCs compatíveis com PMOD.

🔧 Características principais

• Interface SDIO completa (6 sinais)
  Suporte ao modo de transferência 4‑bit, garantindo maior velocidade em comparação ao modo SPI tradicional.
• Slot microSD com trava mecânica (lock‑based)
  Mantém o cartão firmemente encaixado, evitando desconexões acidentais.
• Jumper de proteção contra escrita
  Permite habilitar ou desabilitar a gravação no cartão, útil para testes, segurança ou aplicações somente‑leitura.
• Conector padrão PMOD™ de 12 pinos
  Compatível com placas FPGA e microcontroladores que utilizam o padrão Digilent PMOD.
• Formato compacto e fácil de integrar
  Ideal para prototipagem, desenvolvimento embarcado e sistemas que exigem armazenamento removível.

📦 Aplicações típicas

• Data logging (sensores, telemetria, IoT)
• Sistemas de arquivos embarcados (FAT32, exFAT)
• Bootloaders baseados em SD
• Armazenamento de firmware, configurações ou bancos de dados
• Projetos FPGA que exigem memória externa
• Sistemas portáteis com necessidade de armazenamento removível

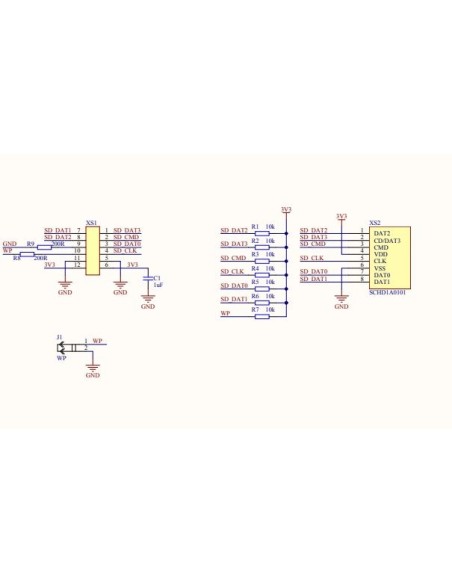

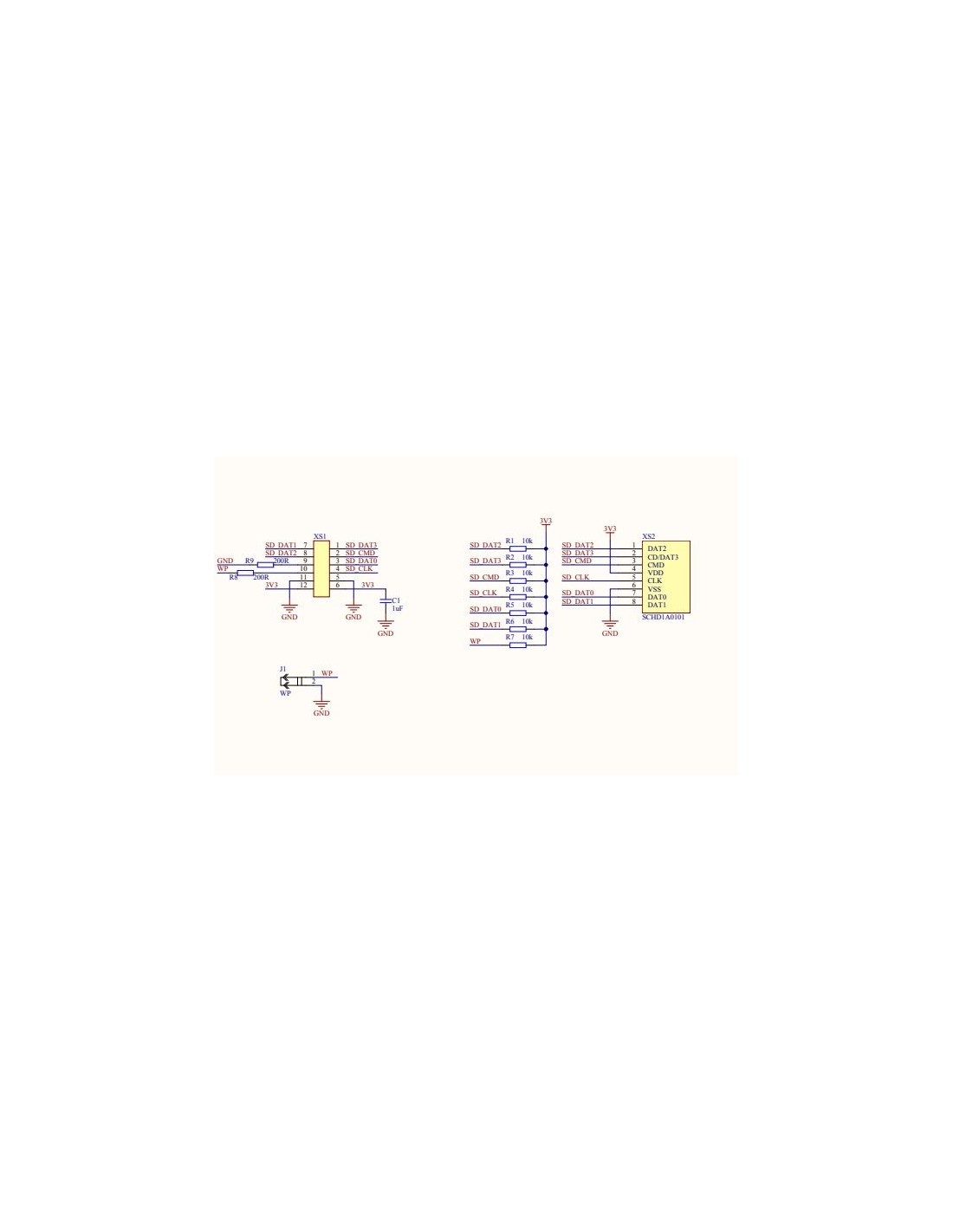

🔌 Interface SDIO (6 sinais)

O módulo expõe os sinais padrão SDIO:

• CLK – Clock
• CMD – Comando
• DAT0–DAT3 – Linhas de dados (modo 4‑bit)
• VCC / GND – Alimentação (normalmente 3,3 V)
