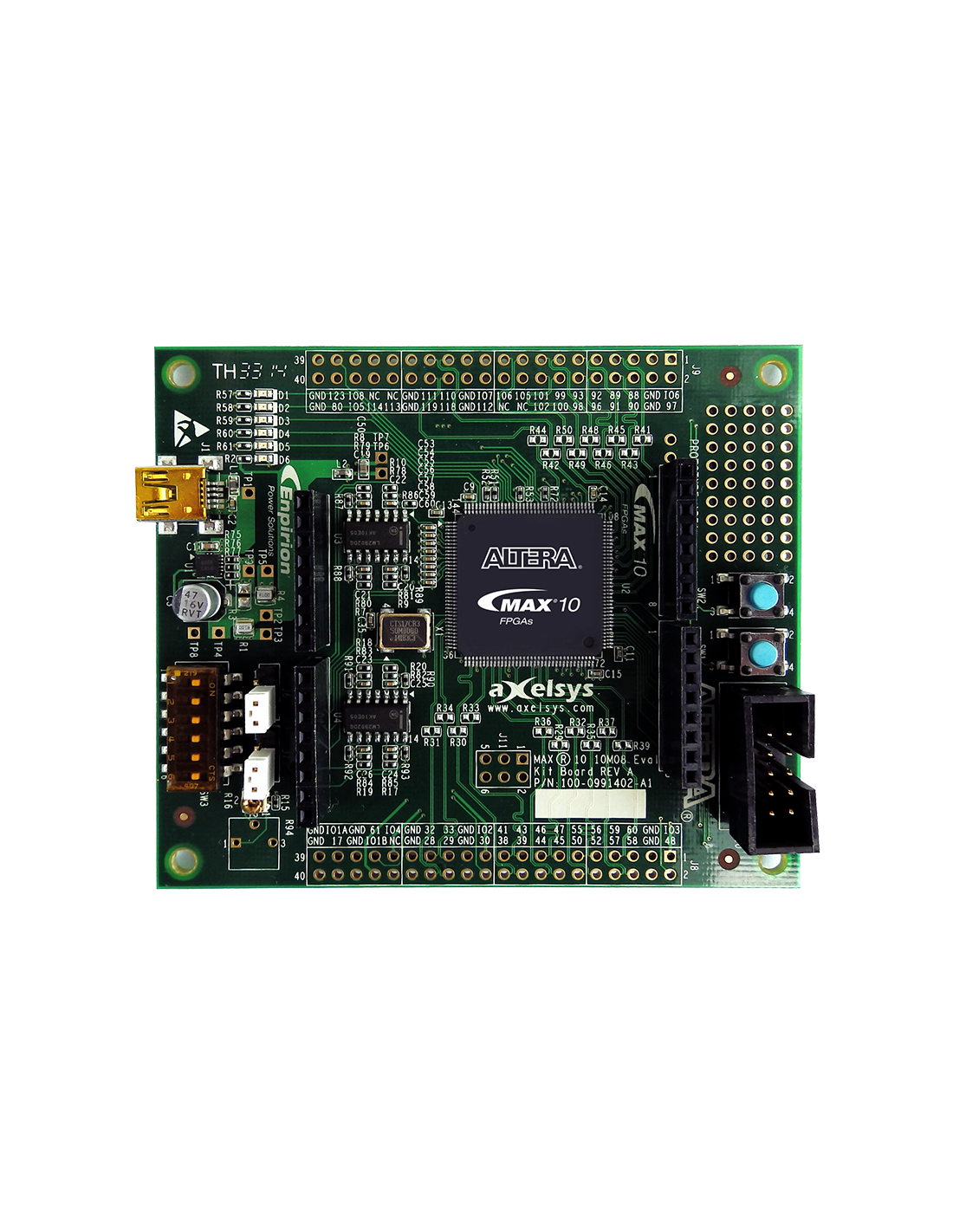

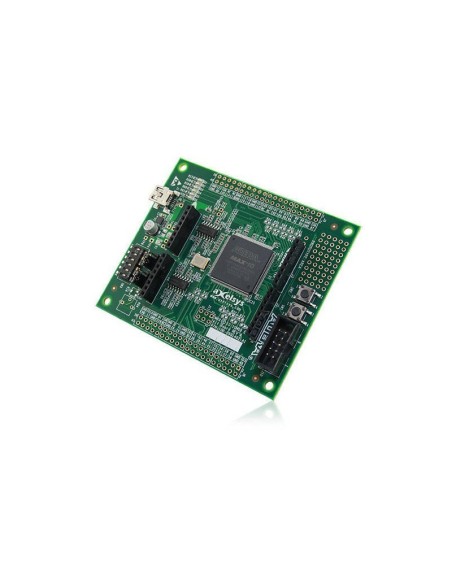

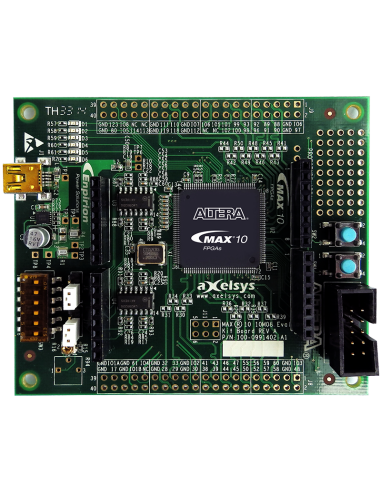

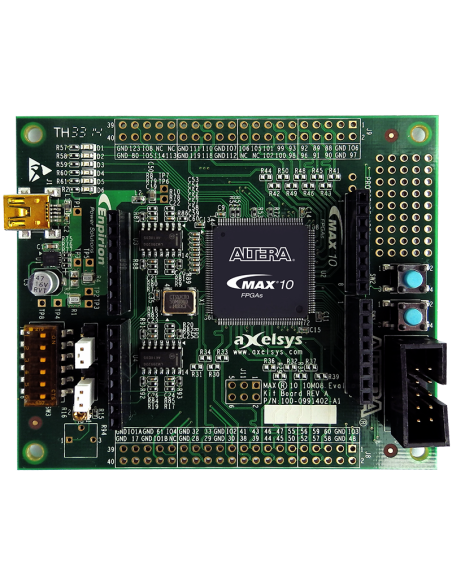

INTEL MAX10 EVALUATION KIT

Descrição técnica – Intel MAX 10 Evaluation Kit

🔹 FPGA principal

• Dispositivo: Intel MAX 10 10M08SAE144C8G (8K elementos lógicos).
• Tecnologia: FPGA não volátil com flash interna para configuração.
• Configuração: via JTAG ou flash interna com suporte a dual‑image boot.
• Memória interna:

• 378 Kb de RAM M9K.
• 32–172 Kb de memória flash do usuário.

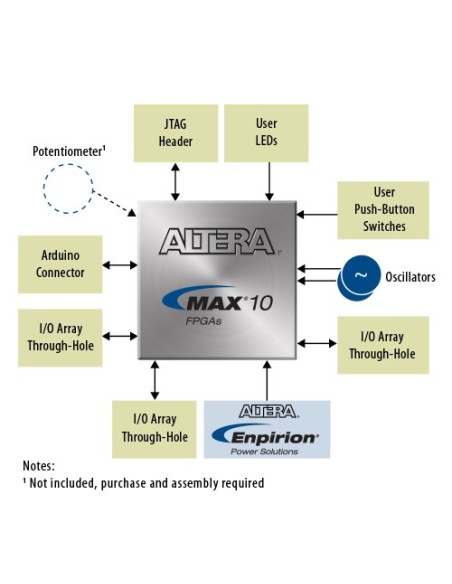

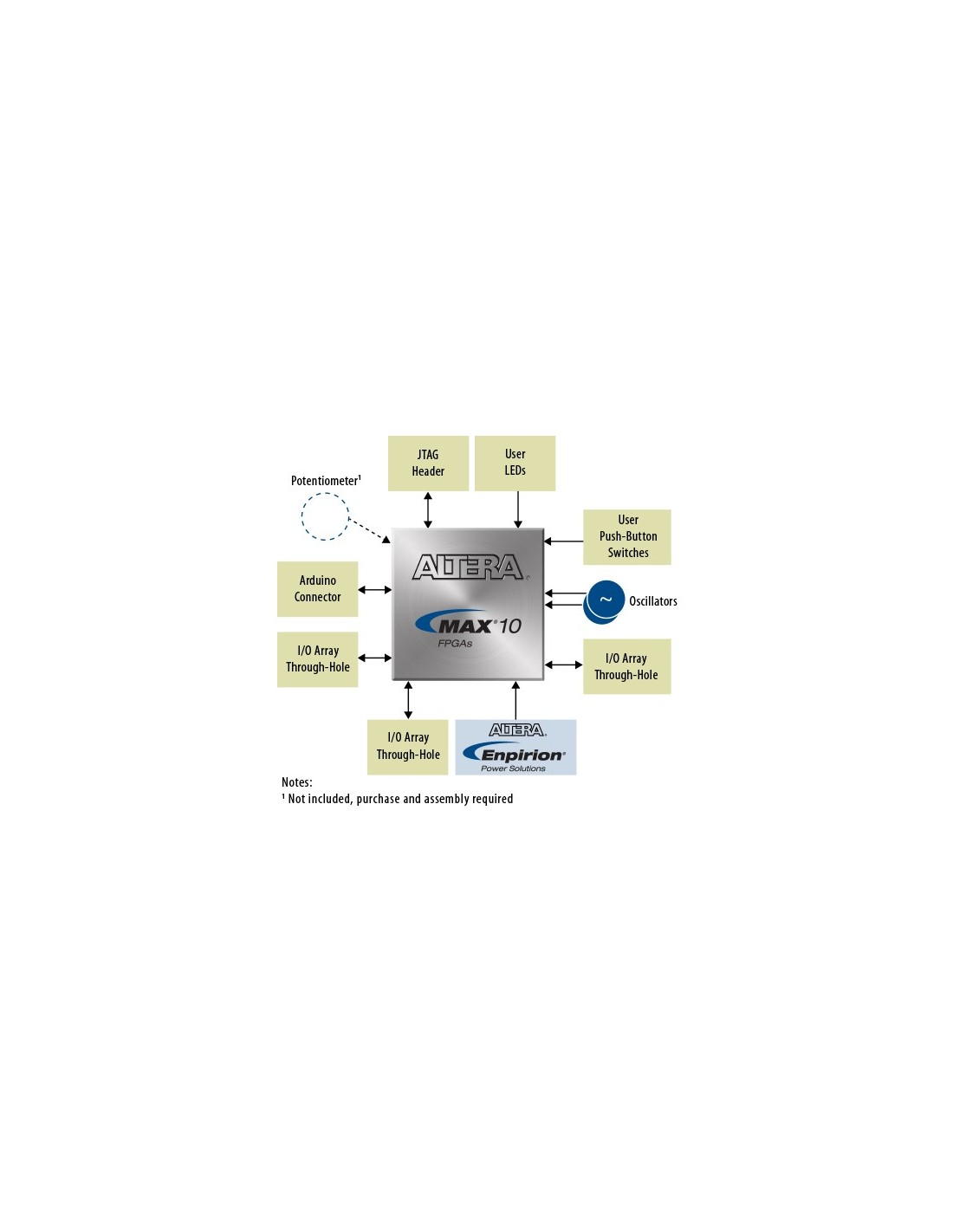

🔹 Interfaces e conectividade

• Headers compatíveis com Arduino UNO R3 → 14 I/Os digitais e 8 entradas analógicas.
• GPIO: 40 pinos de uso geral.
• Analógico: 8 canais ADC integrados com circuitos de escala e filtragem.
• Conectores adicionais:

• JTAG header.
• USB para alimentação e comunicação.
• Área de prototipagem com furos passantes.

🔹 Recursos de interação

• LEDs: 5 LEDs de usuário + 1 LED de alimentação.
• Botões: 2 push buttons (reset e reconfiguração).
• DIP switches: 6 posições para entrada digital.

🔹 Clock e alimentação

• Oscilador ativo: 50 MHz.
• Alimentação: via USB (PC ou adaptador), com reguladores integrados.
• Monitoramento: pontos de teste para medir corrente e tensão.
