12bit interface usb 10 canais 12 bit STM32F103C8T6 ADC-10-F103C 115Kbps

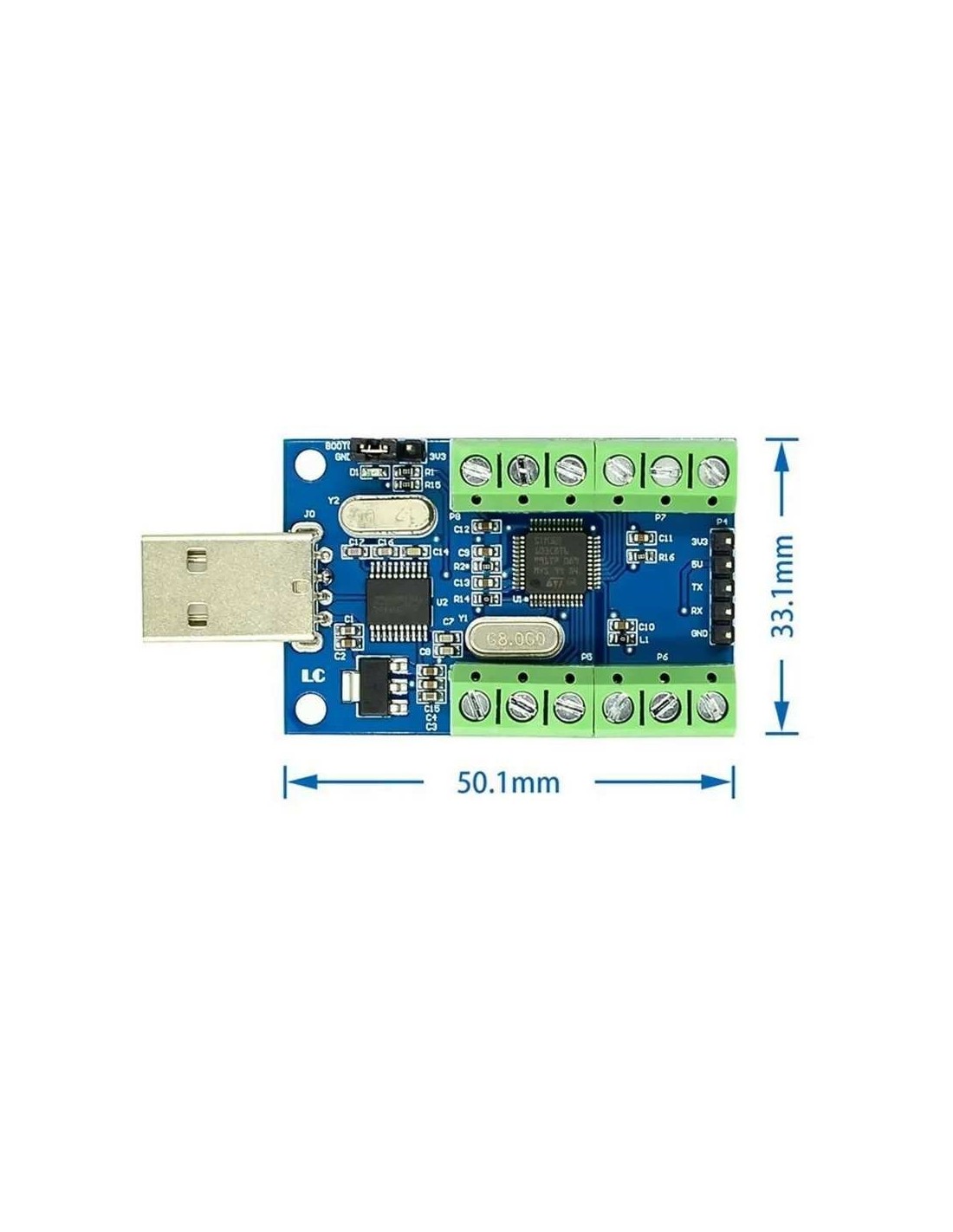

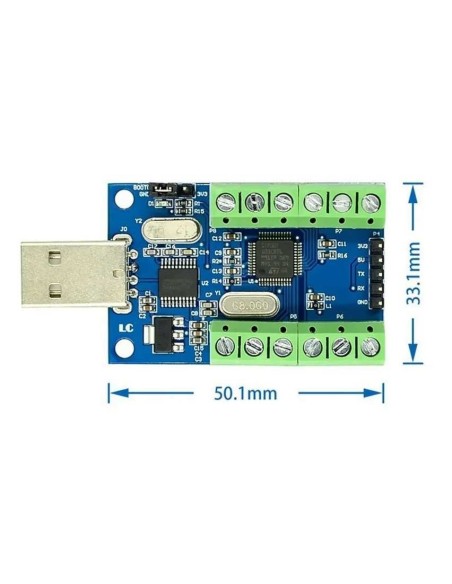

Módulo ADC de 10 Canais – STM32F103 + DMA + USB Serial

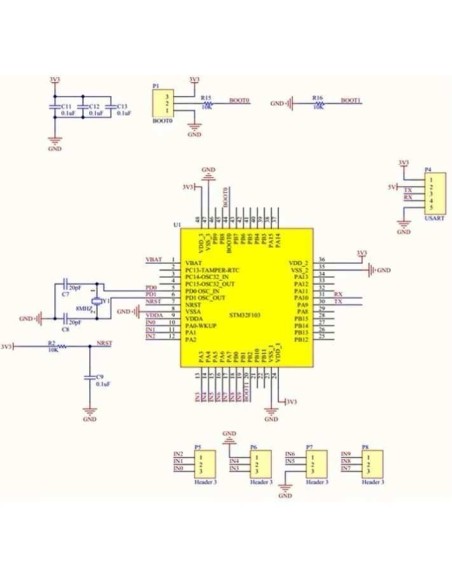

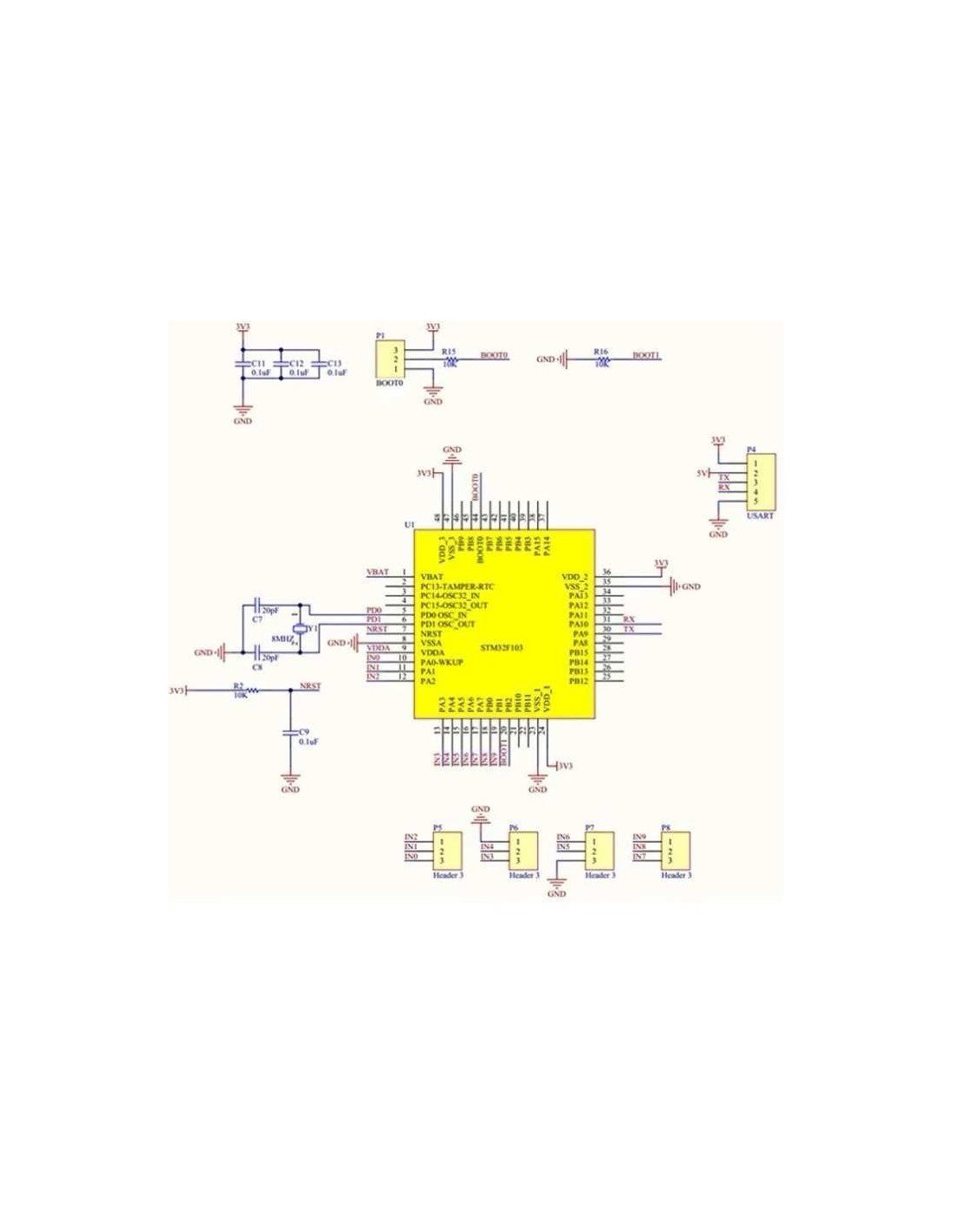

O Módulo ADC de 10 canais baseado no STM32F103 é uma solução compacta e eficiente para aquisição de sinais analógicos de alta velocidade e precisão. Ele utiliza os recursos internos do microcontrolador STM32F103C6T6, incluindo seu ADC de 12 bits e o controlador DMA, permitindo capturar dados analógicos e transferi‑los diretamente para a memória sem sobrecarregar a CPU. Isso garante maior estabilidade, menor ruído e melhor desempenho em aplicações de aquisição contínua.

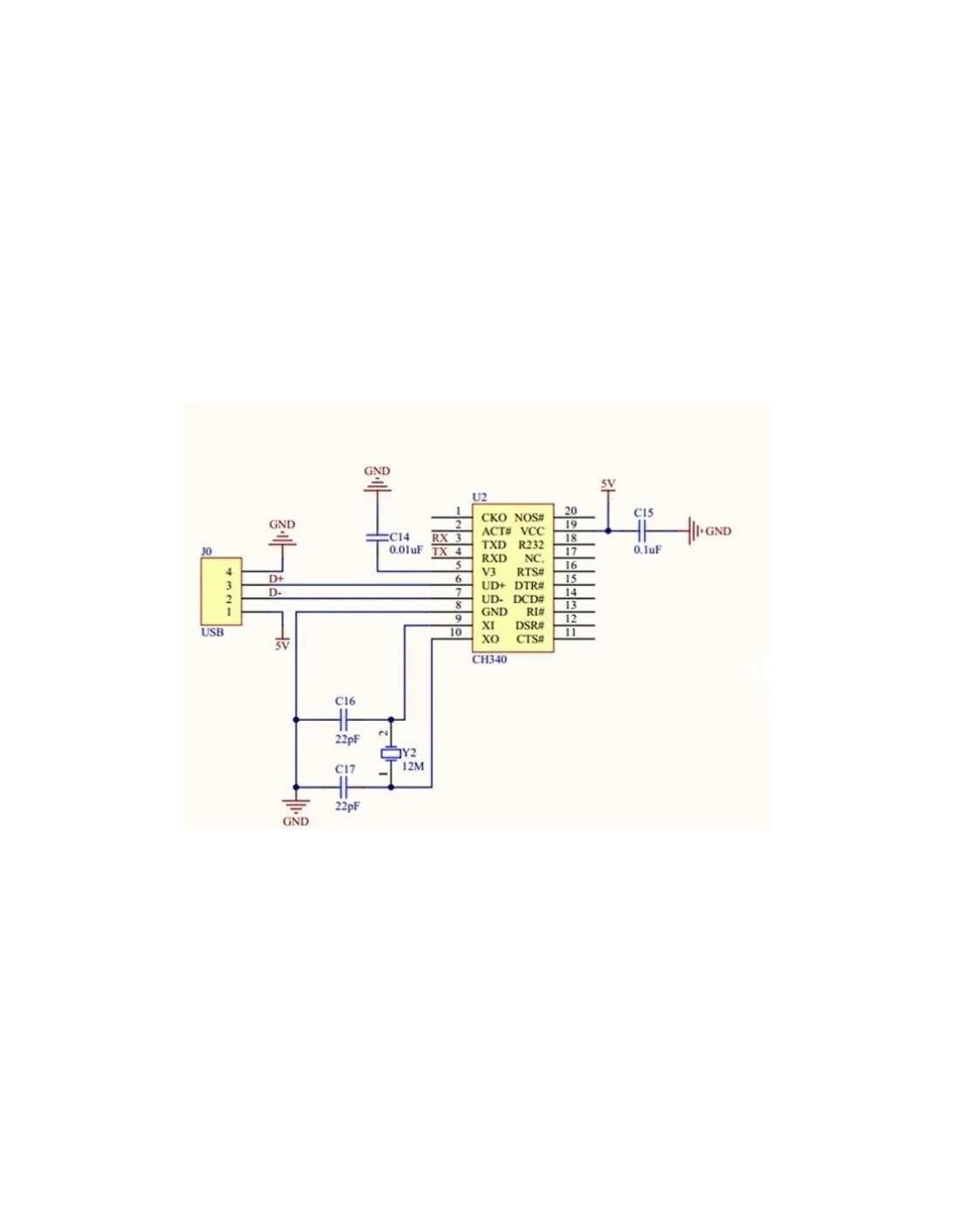

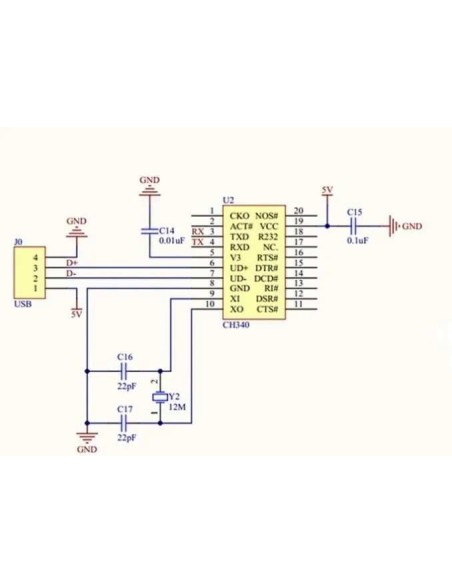

O módulo também integra um chip CH340 para comunicação USB, permitindo que os dados coletados sejam enviados diretamente para um computador, facilitando análise, registro e visualização em tempo real.

✅ Características Principais

🧠 Processamento e Aquisição

• Microcontrolador: STM32F103C6T6
• ADC interno: 10 canais, entrada analógica single‑ended
• Resolução: 12 bits (4096 níveis)
• Transferência via DMA: reduz carga da CPU e aumenta a estabilidade da amostragem
• Faixa de entrada analógica: 0 a 3,3 V

🔌 Comunicação

• USB para Serial: chip CH340 integrado

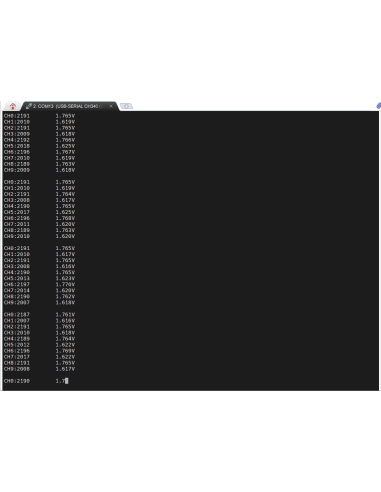

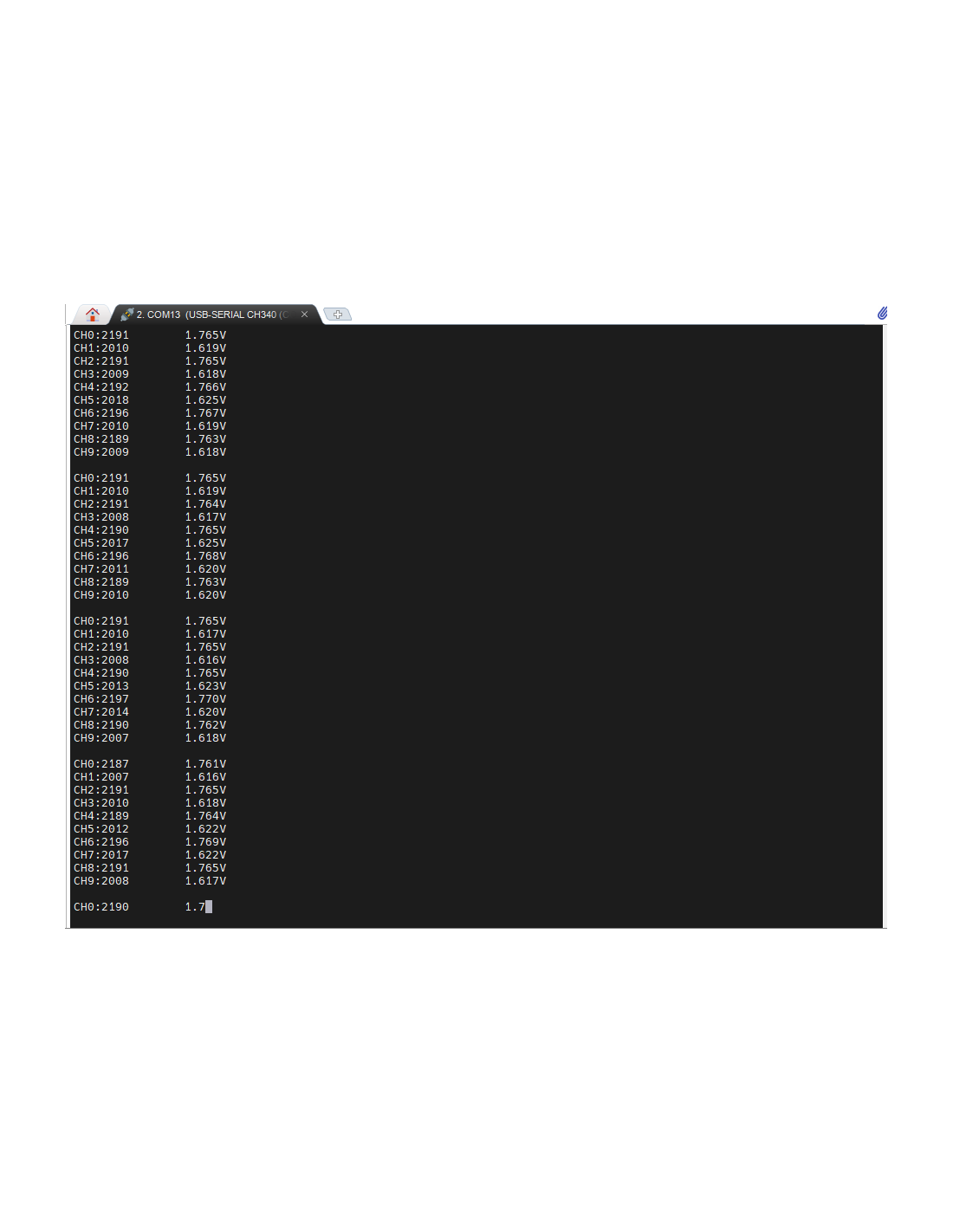

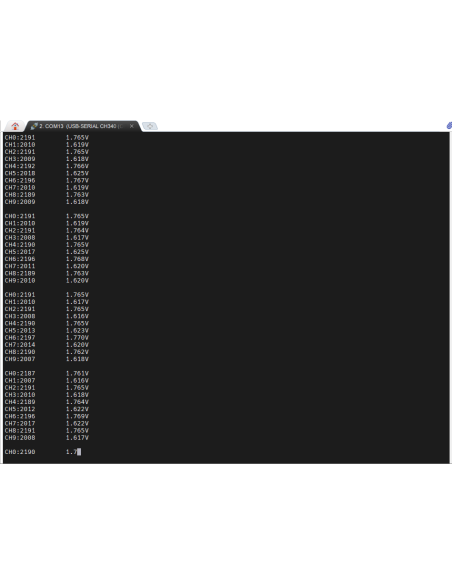

• Permite enviar dados diretamente ao PC
• Ideal para monitoramento em tempo real
• Interface UART reservada: possibilita conexão com outros microcontroladores ou sistemas embarcados
