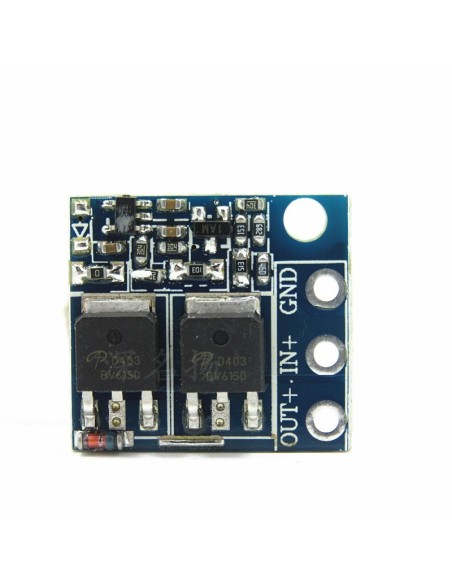

Módulo Diodo Ideal Anti-Reverso
📝 Descrição
O Módulo de Diodo Ideal Anti-Reverso substitui diodos comuns ou Schottky em aplicações de proteção contra corrente reversa. Utiliza MOSFETs de baixa resistência interna (8 mΩ em paralelo), garantindo queda de tensão mínima e altíssima eficiência energética. É especialmente indicado para sistemas de painéis solares e carregamento de baterias, reduzindo perdas de energia e aquecimento.
⚙️ Parâmetros Técnicos
- Tensão operacional: DC 4 V – 28 V
- Corrente operacional: até 15 A contínuos, pico de 18 A
- Sem dissipador: recomendado até 10 A em operação contínua
- Pode ser usado em paralelo para aumentar a capacidade de corrente
- Corrente quiescente: 0,7 mA
- Temperatura de trabalho: –40 ℃ a +85 ℃
- Proteção contra polaridade reversa: não possui (inversão pode danificar o chip)
- Conexão: saída por soldagem
- Dimensões: 22 × 20 × 9,3 mm (C × L × A)

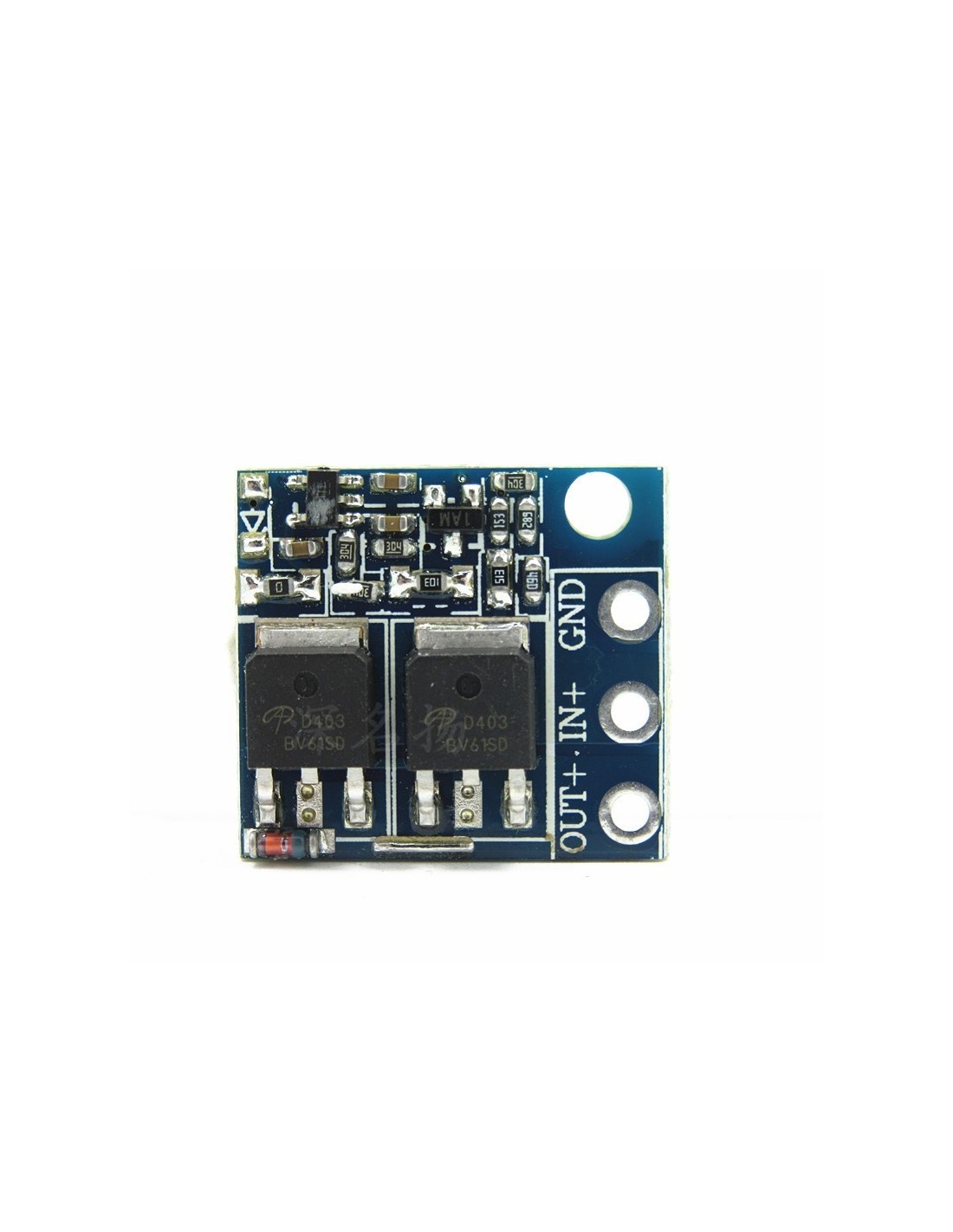

🔌 Conexões
- GND: negativo do painel solar, bateria ou fonte
- Entrada +: positivo do painel solar ou fonte de alimentação
- Saída +: positivo da carga ou bateria
📊 Queda de Tensão Medida
- 2 A → 0,00086 V
- 5 A → 0,022 V
- 8 A → 0,036 V
- 10 A → 0,040 V
- 12 A → 0,050 V
- 15 A → 0,075 V
👉 Comparação:
- Diodo comum ≈ 0,7 V → perda de ~7 W em 10 A
- Diodo Schottky ≈ 0,4 V → perda de ~4 W em 10 A
- Diodo ideal ≈ 0,04 V → perda de apenas ~0,42 W em 10 A
🔧 Aplicações
- Proteção anti-reversa em painéis solares
- Proteção anti-reversa em carregamento de baterias
- Módulos DC-DC de saída constante (corrente/tensão)
- Outras aplicações de alta eficiência energética
📌 Benefícios
- Eficiência superior: perdas mínimas de energia
- Menor aquecimento: reduz a necessidade de dissipação
- Uso de MOSFETs importados: confiabilidade e desempenho

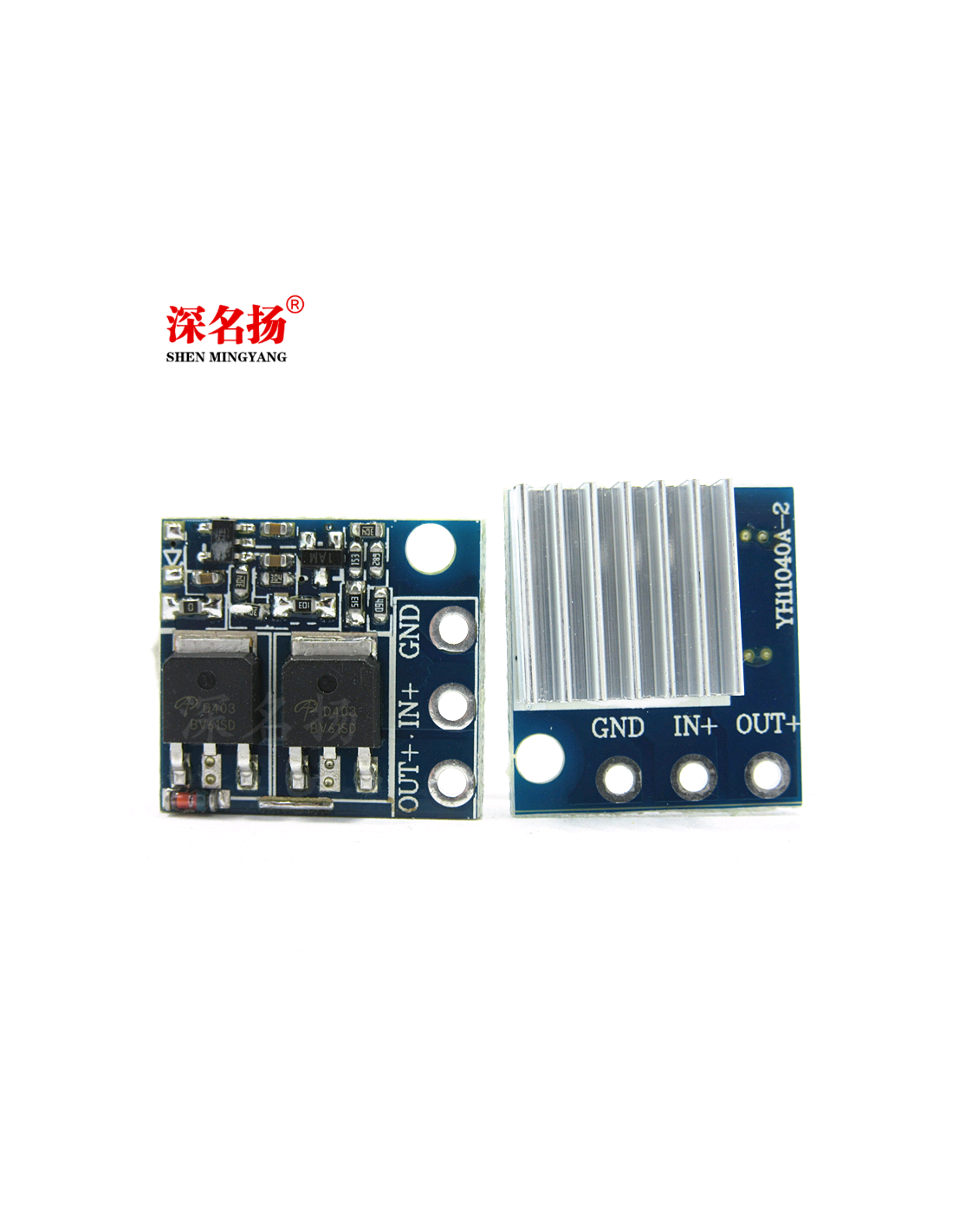

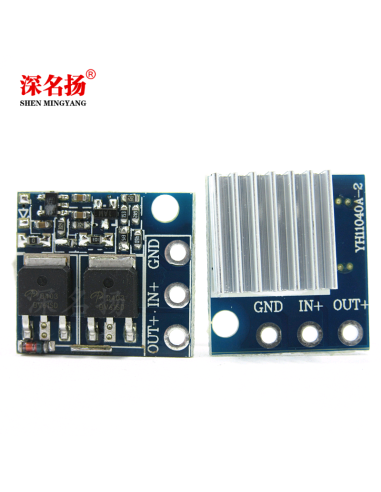

- Compatível com dissipador de calor para correntes elevadas
