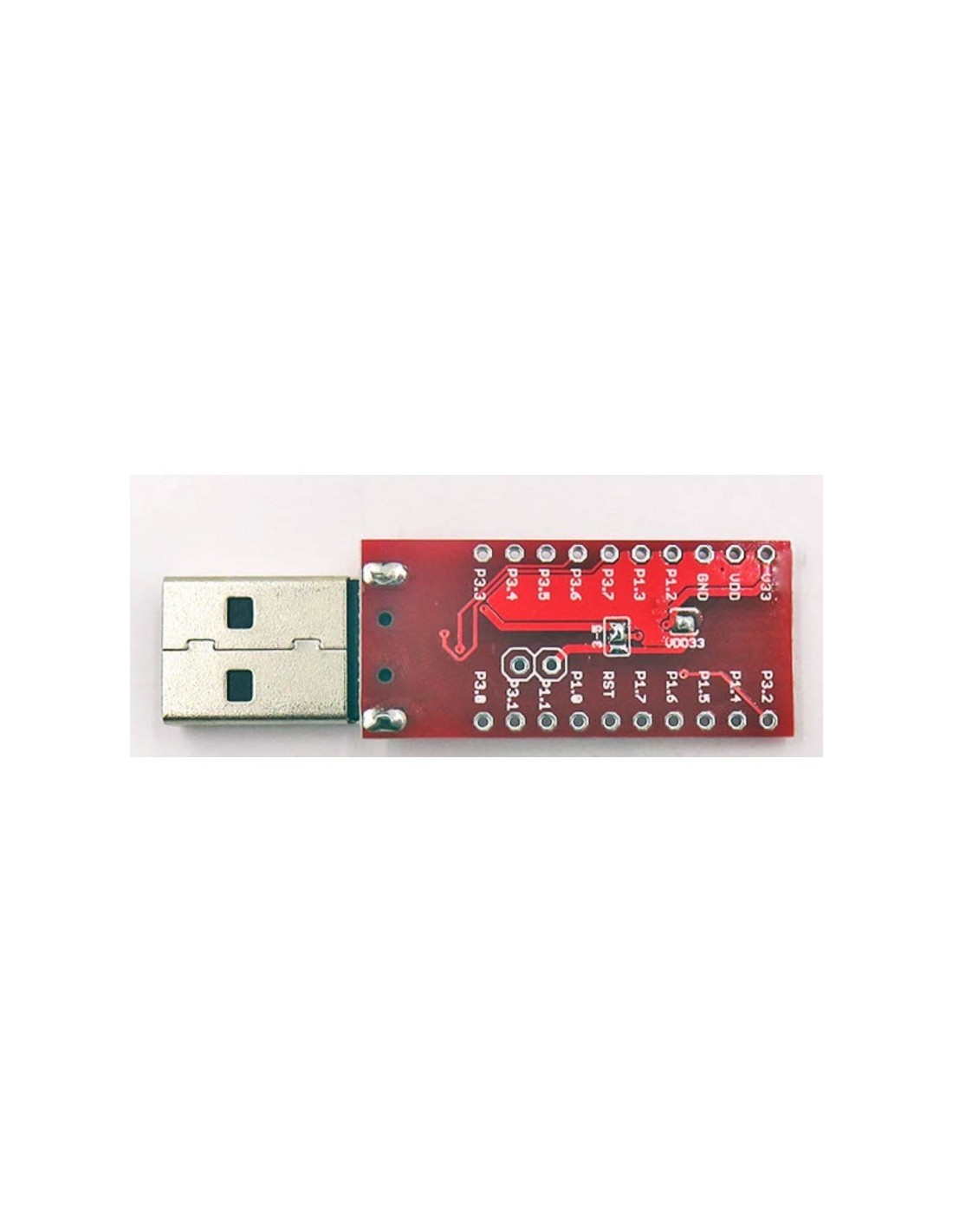

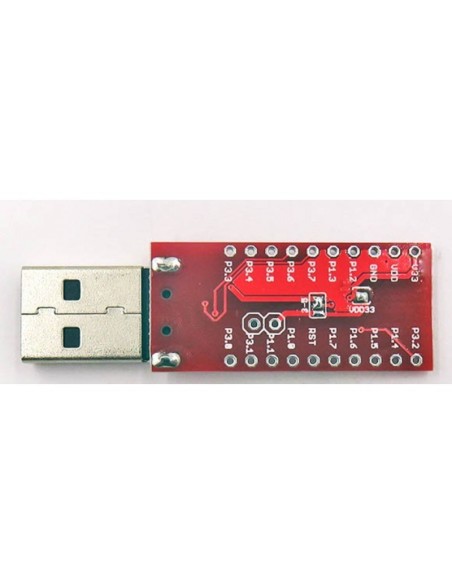

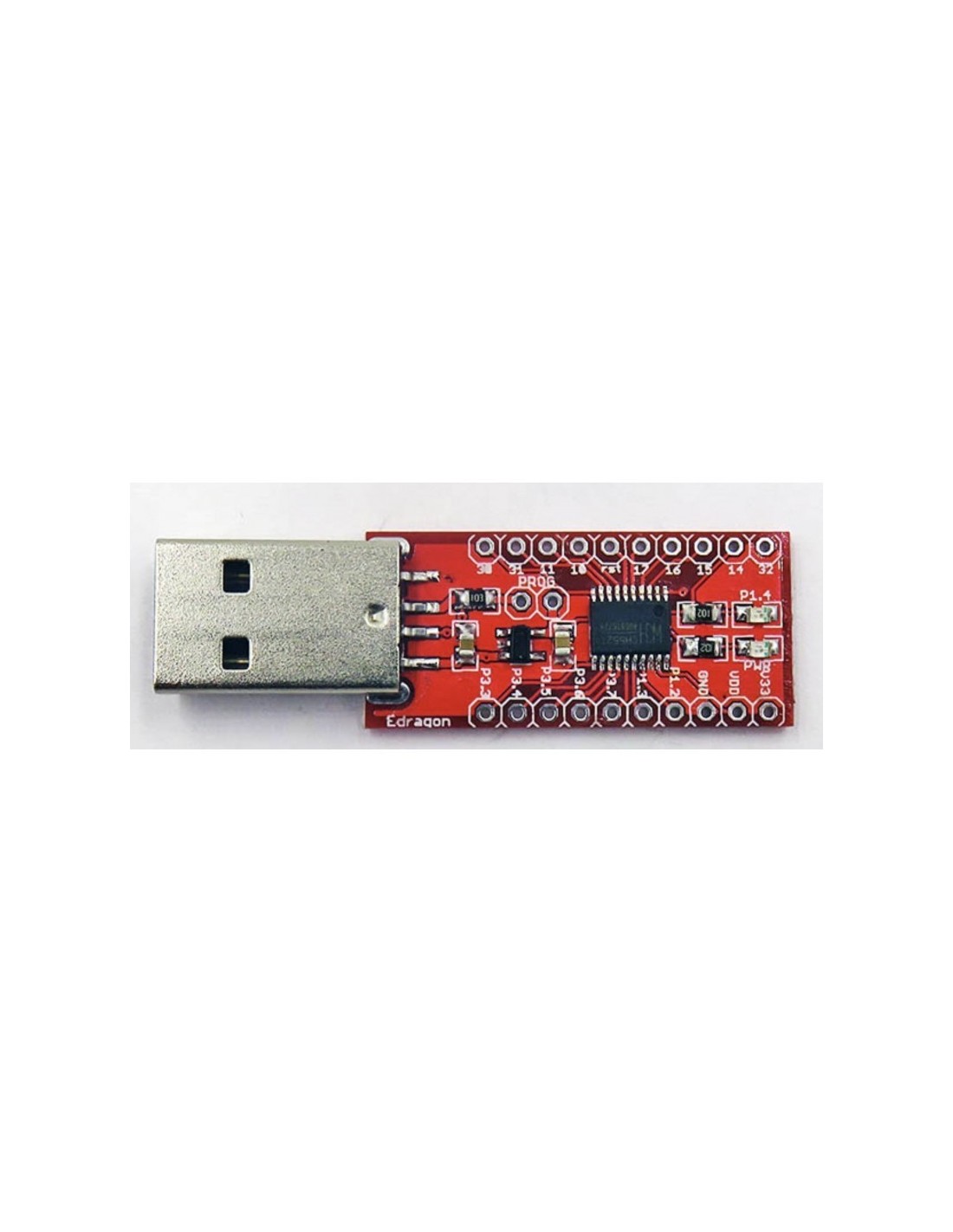

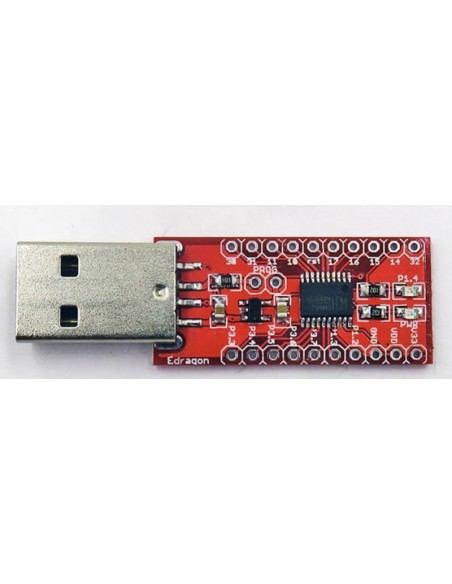

CH554T USB BOARD

A CH554T USB Board é uma placa compacta baseada no microcontrolador CH554T, da WCH (Nanjing Qinheng Microelectronics). Ela foi projetada para aplicações USB de baixo custo, oferecendo um conjunto robusto de recursos em um formato extremamente pequeno, ideal para projetos embarcados, automação, HID, experimentação e desenvolvimento rápido.

🧠 Microcontrolador CH554T – Características Principais

• Arquitetura: Núcleo E8051 aprimorado, compatível com MCS‑51
• Clock: Até 24 MHz
• Memória:
  • 16 KB de ROM
  • 256 bytes de iRAM
  • 1 KB de xRAM com DMA
  • 128 bytes de DataFlash
• USB:
  • USB 2.0 Full-Speed (12 Mbps) e Low-Speed (1.5 Mbps)
  • Suporte a USB-Device e USB-Host
• Periféricos:
  • 3 timers
  • 2 canais PWM
  • 2 UARTs
  • SPI
  • ADC de 4 canais (8 bits)
  • Touch-key capacitivo
• GPIOs: Até 17 pinos configuráveis

🧩 Sobre a Placa USB

A placa CH554T USB Board geralmente inclui:

🔹 Recursos

• Conector USB-A ou USB-C integrado
• Regulador de tensão 3.3V
• Pinos de I/O expostos
• Circuito mínimo para bootloader ISP
• LED indicador
• Tamanho extremamente reduzido

🔹 Aplicações

• Dispositivos HID (teclado, mouse, joystick)
• USB-UART customizado
• Automação e controle via USB
• Leitores e gravadores simples
• Prototipagem de periféricos USB
• Projetos educacionais

🛠️ Programação

• WCHISPTool (modo ISP)
• Linguagem C (SDCC, Keil, WCH IDE)
• Bootloader USB integrado
• Bibliotecas prontas para USB-Host e USB-Device
