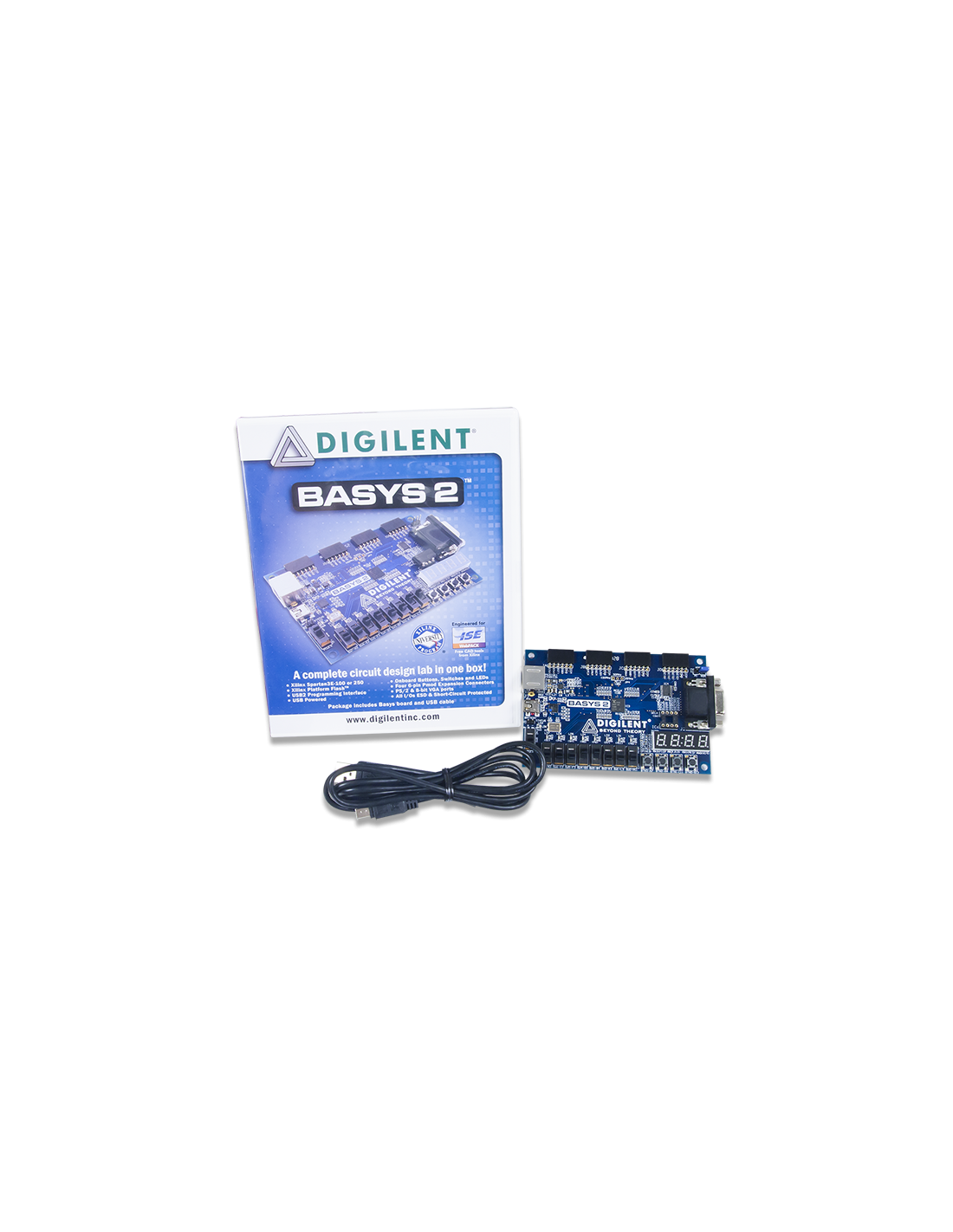

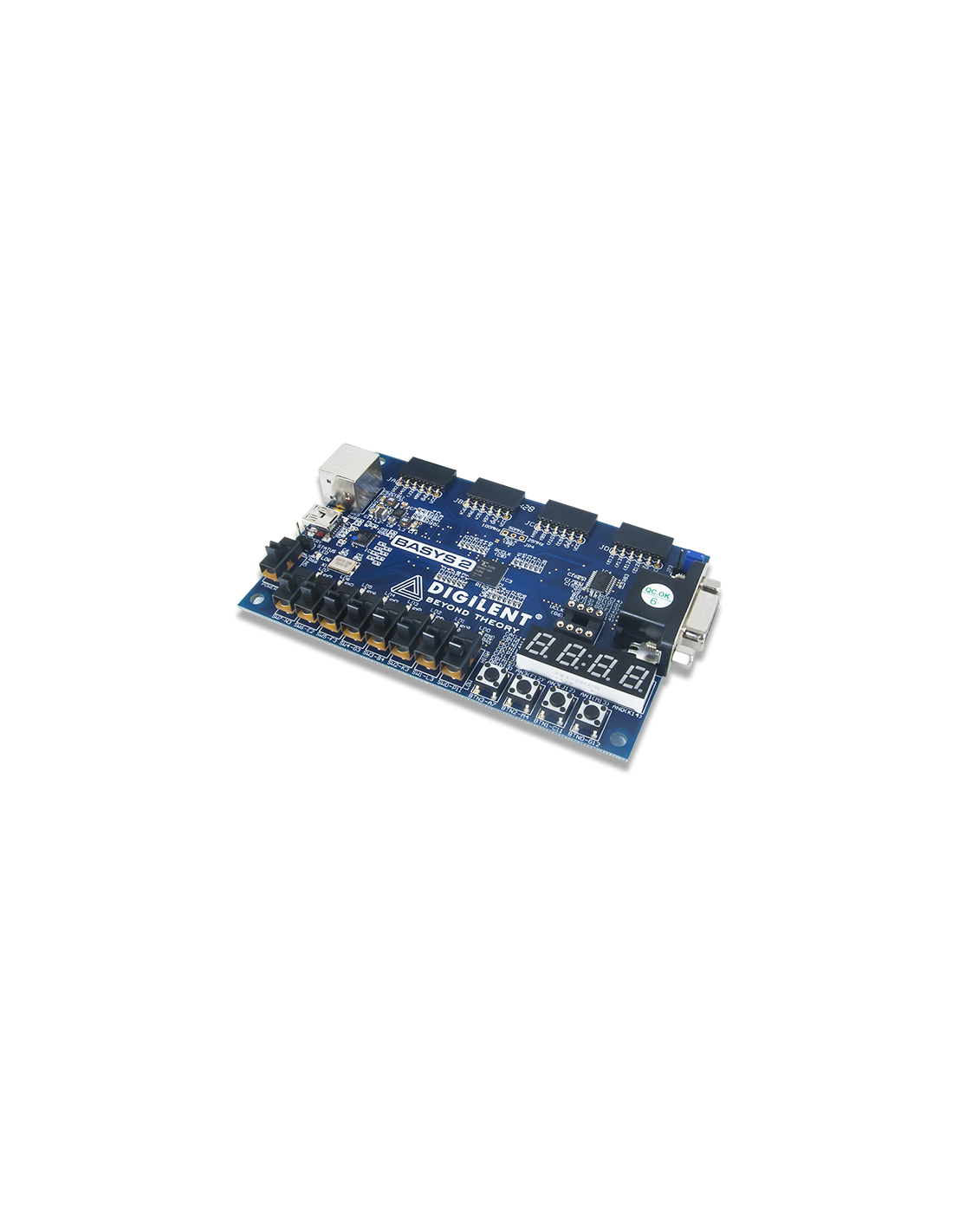

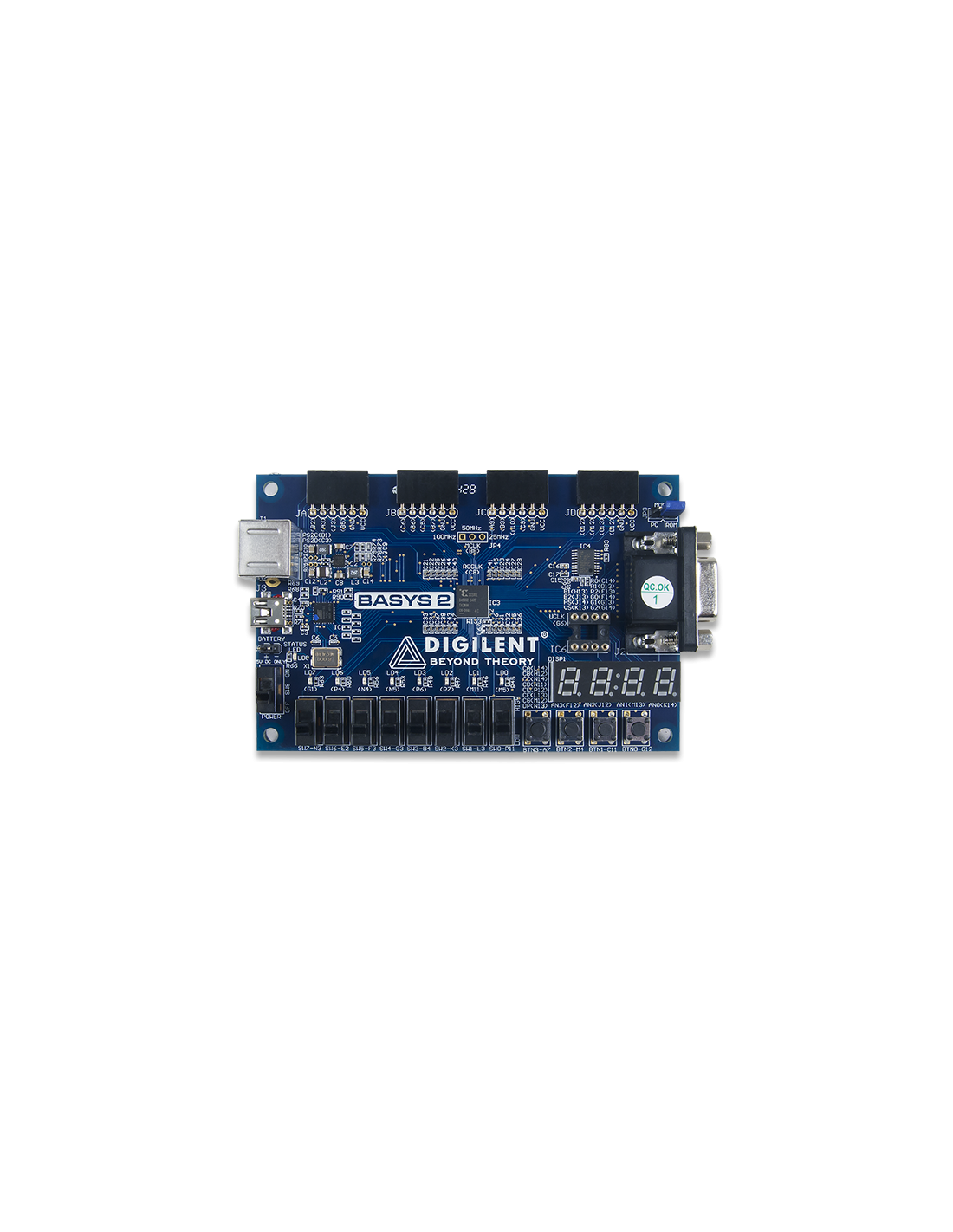

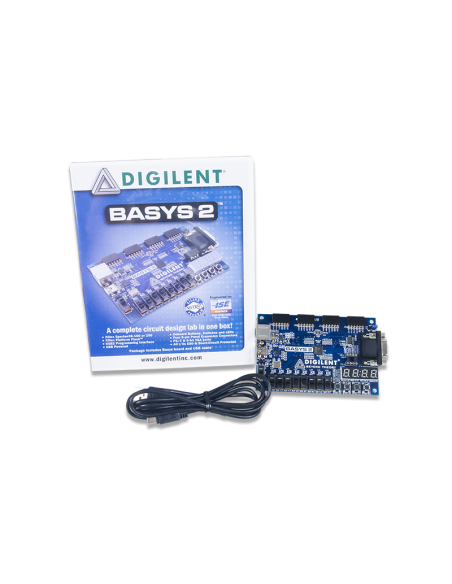

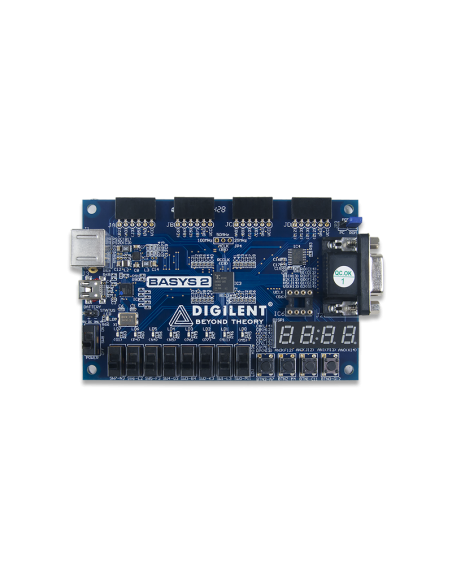

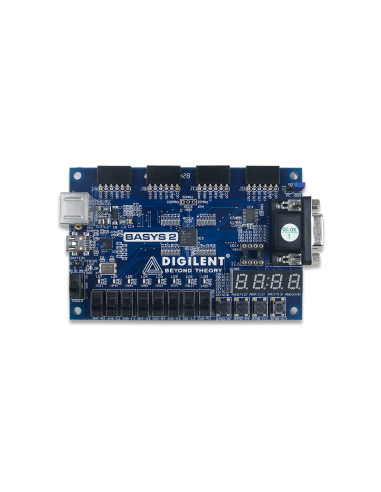

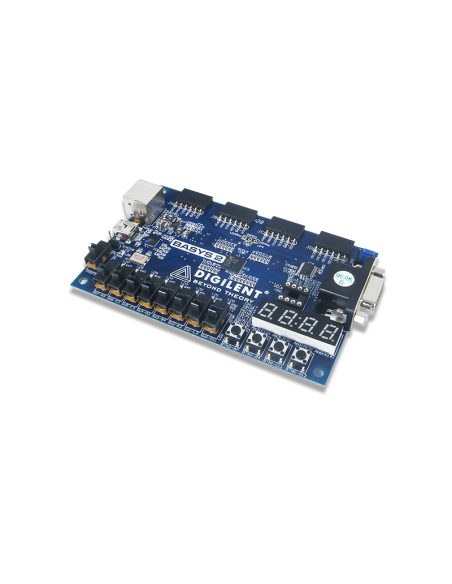

BASYS2 FPGA DIGILENT Spartan-3E

A Basys2 FPGA Board da Digilent é uma placa de desenvolvimento educacional baseada no Xilinx Spartan-3E (100K gates). Ela inclui diversos periféricos integrados (LEDs, botões, display de 7 segmentos, portas VGA e PS/2) e é voltada para ensino de lógica digital e HDL. O preço atual varia entre US$ 100–120 (≈ R$ 550–650) em sites internacionais, e no Brasil pode ser encontrada usada por cerca de R$ 799.

⚙️ Descrição técnica – Basys2 FPGA Digilent (Spartan-3E)

• FPGA principal: Xilinx Spartan-3E-100 CP132 (100.000 portas lógicas).
• Memória:
  • 72 Kbits de RAM dual-port.
  • Flash ROM XCF02 para armazenar configurações.
• Interface USB: Atmel AT90USB2 integrado (alimentação + programação via USB 2.0).
• Clock: Oscilador ajustável (25 / 50 / 100 MHz) + soquete para segundo oscilador.
• I/O integrados:
  • 8 LEDs.
  • 4 botões de pressão.
  • 8 chaves deslizantes.
  • Display de 7 segmentos com 4 dígitos.
• Conectividade:
  • Porta VGA de 8 bits.
  • Porta PS/2 para teclado/mouse.
  • 4 conectores Pmod (6 pinos cada) para expansão.
• Proteções: ESD e curto-circuito em todos os sinais de I/O.
• Software de suporte: Compatível com Xilinx ISE WebPack (gratuito).
• Alimentação: via USB ou fonte externa (3.5–5.5 V).
