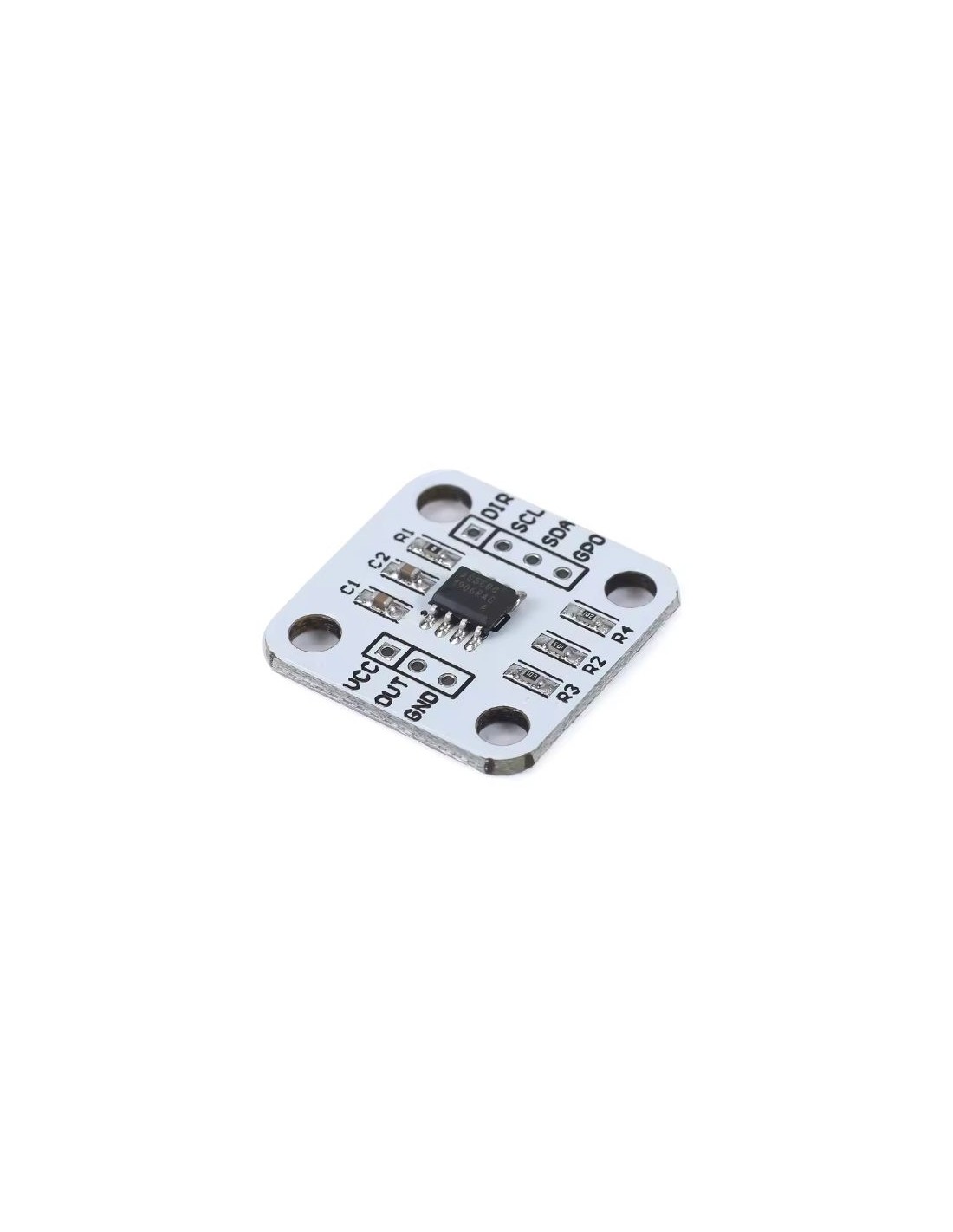

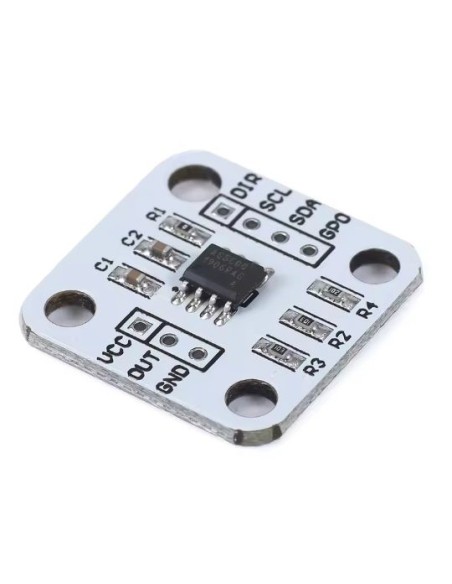

Módulo Sensor de Ângulo por Indução Magnética AS5600

Alta Precisão com Resolução de 12 Bits

O AS5600 é um sensor magnético de ângulo de alta precisão, ideal para aplicações que exigem leitura rotacional confiável, silenciosa e sem contato mecânico. Com resolução de 12 bits (4096 posições), ele oferece medições suaves e consistentes — perfeito para robótica, automação, instrumentação e sistemas embarcados.

Características Principais

• Alta precisão: resolução de 12 bits com exatidão de ±8 minutos de arco.
• Interfaces disponíveis: I²C, saída analógica ou PWM (dependendo do módulo).
• Baixo consumo: corrente típica inferior a 7 mA.
• Faixa de alimentação ampla: 3,0 V a 5,5 V.
• Detecção contínua de 360°: leitura angular completa sem necessidade de calibração.
• Alta robustez térmica: funcionamento entre –40 °C e +125 °C.

Aplicações Práticas

• Controle de posição em motores passo a passo e servomotores.
• Articulações de braços robóticos.
• Sistemas de navegação e orientação angular.
• Projetos educacionais de mecatrônica e automação.
• Equipamentos médicos com sensores de movimento.
• Drones e veículos elétricos com controle direcional.

Como Funciona?

O AS5600 utiliza sensores Hall internos para detectar a posição de um campo magnético rotativo. Quando um ímã cilíndrico ou disco polarizado gira sobre o chip, o sensor converte a variação do campo magnético em um valor digital correspondente ao ângulo atual.

Para melhor desempenho, recomenda-se o uso de um ímã adequado e alinhamento centralizado entre o ímã e o sensor, mantendo distância típica entre 1 e 3 mm.

Especificações Técnicas

Nota: As dimensões e o layout dependem do PCB específico. Consulte a documentação do módulo adquirido.
