CH347T‑EVT‑R0‑1V0 – USB 2.0 High‑Speed para UART / I²C / SPI / JTAG / GPIO

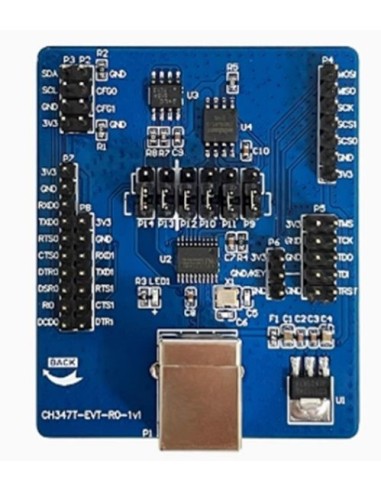

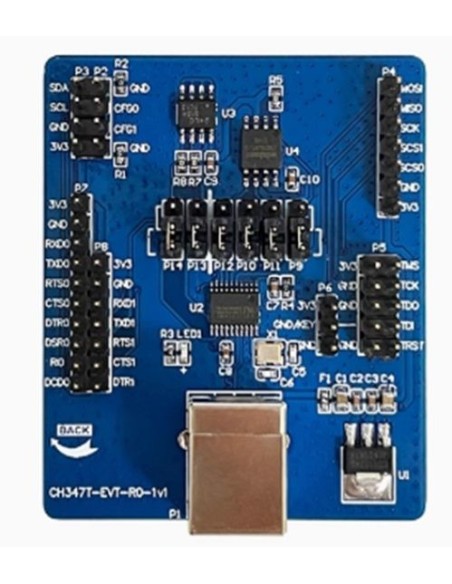

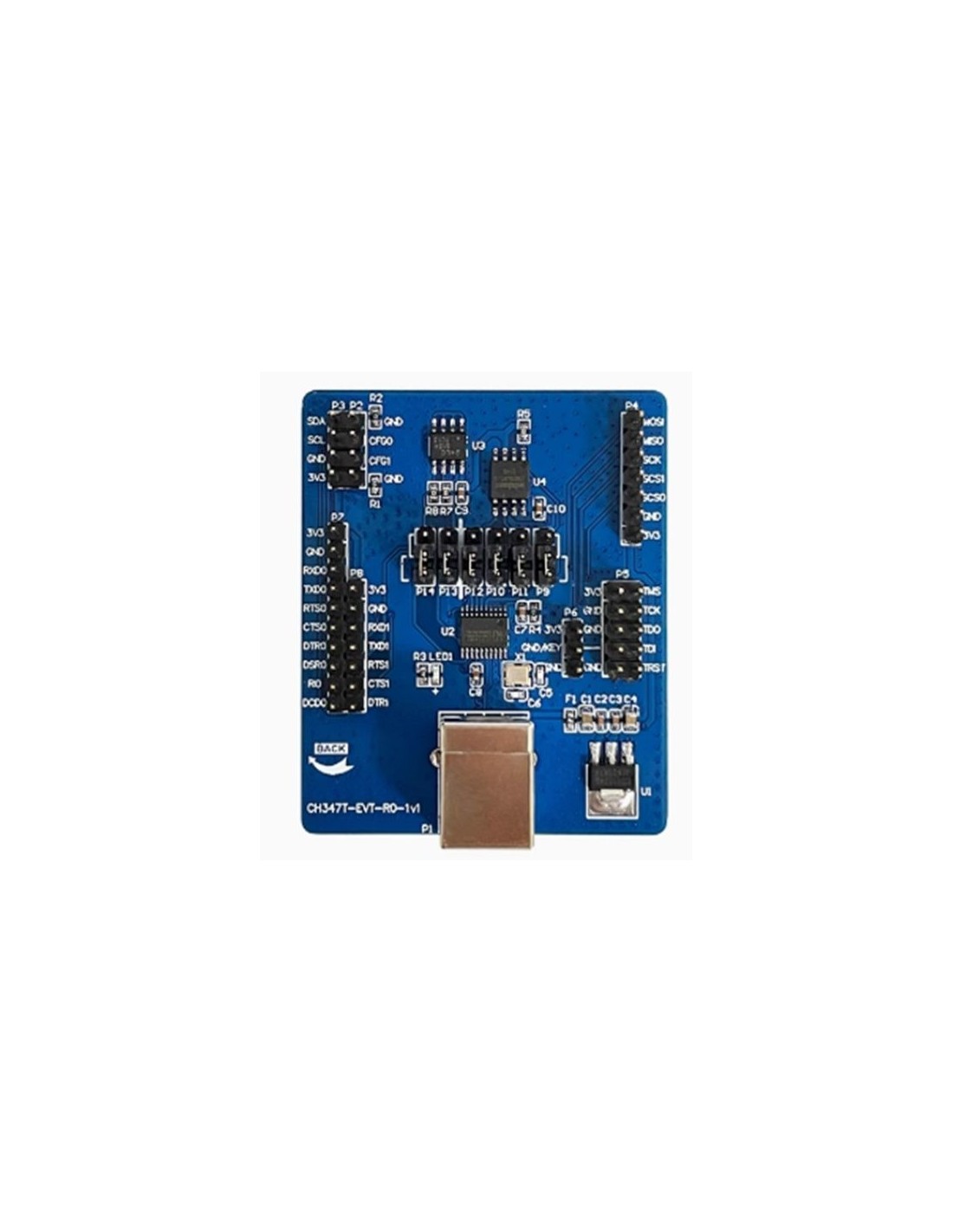

O CH347T‑EVT‑R0‑1V0 é uma placa de avaliação baseada no chip CH347T, projetada para oferecer uma interface USB 2.0 High‑Speed capaz de se comunicar com diversos protocolos digitais amplamente utilizados em sistemas embarcados. Ele funciona como uma ponte entre o computador e dispositivos eletrônicos, permitindo depuração, programação, testes e automação de hardware de forma rápida e confiável.

⚙️ Principais Recursos

🔌 USB 2.0 High‑Speed (480 Mbps)

• Comunicação estável e de alta velocidade
• Alimentação direta via USB
• Ideal para aplicações de bancada e desenvolvimento

🖧 Interfaces Disponíveis

1. UART (Serial)

• Suporte a taxas de até 9 Mbps
• Comunicação full‑duplex
• Ideal para debug de microcontroladores, módulos e sistemas embarcados

2. I²C (Host/Master)

• Compatível com modos Standard, Fast e High‑Speed
• Perfeito para sensores, EEPROMs, displays e periféricos I²C

3. SPI (Host/Master)

• Suporte a modos SPI 0/1/2/3
• Frequência de operação de até 24 MHz
• Usado para comunicação com memórias, ADC/DAC, sensores e FPGAs

4. JTAG

• Interface de 4 ou 5 fios
• Adequado para programação e depuração de FPGAs, CPLDs e MCUs compatíveis

5. GPIO

• Até 8 pinos configuráveis como entrada ou saída digital
• Úteis para automação, controle e testes de hardware

🔋 Alimentação

• Alimentado diretamente pela porta USB
• Opera em 3,3 V, com tolerância a níveis lógicos de 5 V em algumas entradas

🧪 Aplicações Típicas

• Programação e leitura de EEPROMs SPI/I²C
• Depuração de firmware via UART
• Controle e automação de testes de bancada
• Programação JTAG de dispositivos lógicos
• Comunicação direta com sensores e periféricos
• Ferramenta universal para engenheiros, técnicos e estudantes
