WONDOM ADAU1701 2.1 DSP ADAU1701 APM2

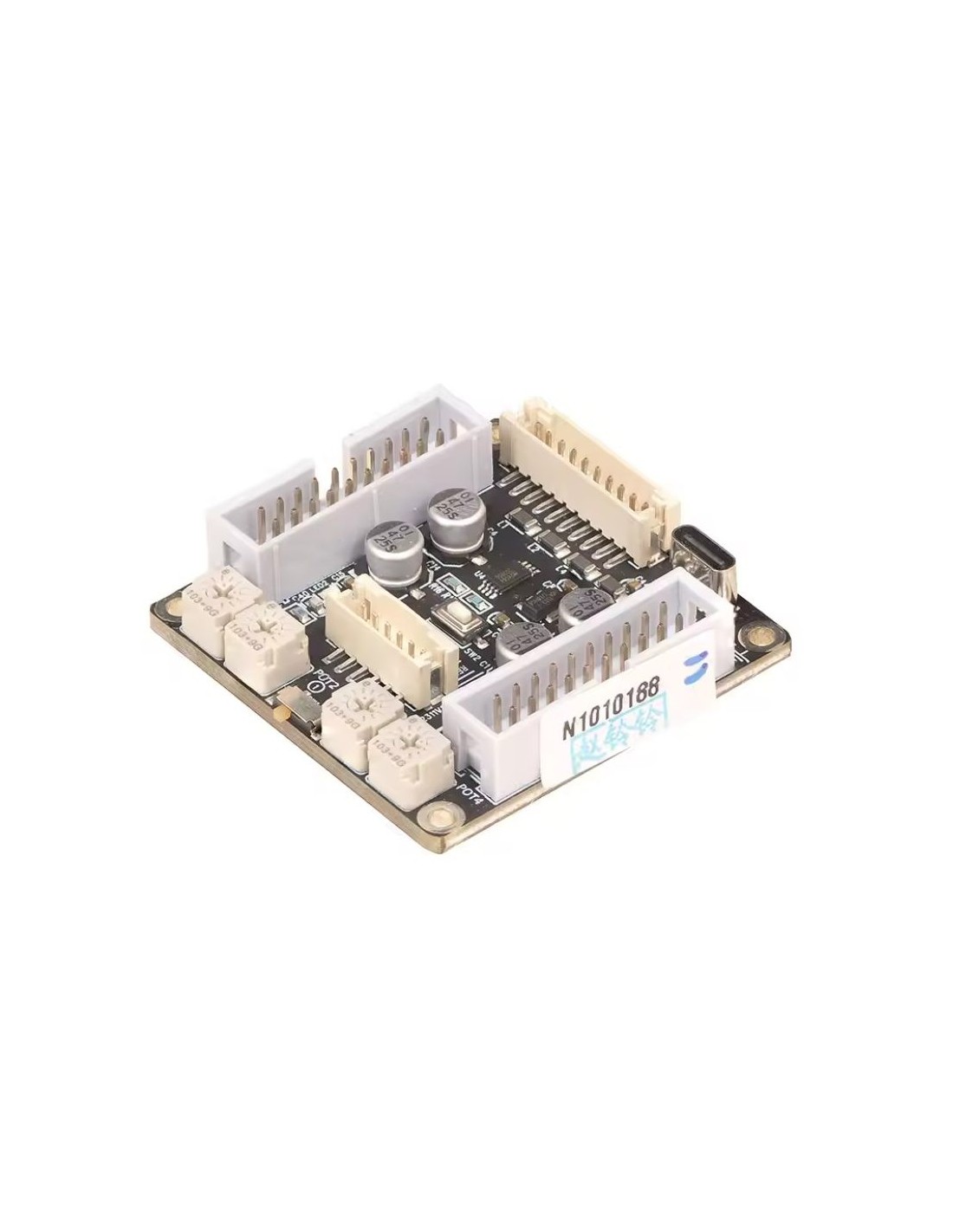

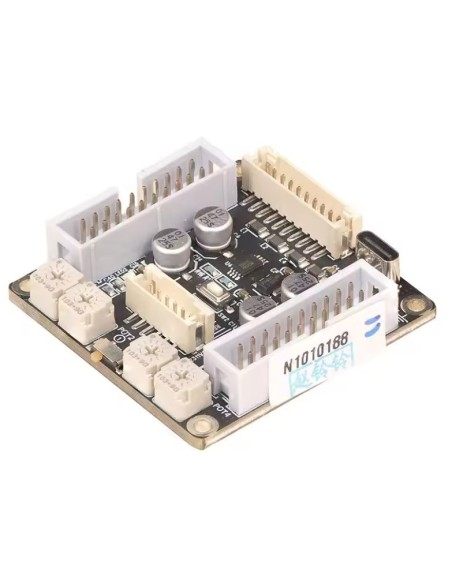

WONDOM ADAU1701 APM2 – DSP 2.1 com Processador ADAU1701

O WONDOM APM2 é um módulo DSP avançado baseado no renomado processador ADAU1701 da Analog Devices, oferecendo um núcleo de processamento digital de áudio extremamente versátil e poderoso. Ele suporta funções como ajuste de ganho, filtros passa‑alta e passa‑baixa, bass boost, equalização e muito mais — tudo configurável via SigmaStudio.

Com ADC e DAC integrados, o APM2 entrega excelente qualidade sonora, com dinâmica de 98,5 dB, THD de –83 dB (ADC) e –90 dB (DAC). O módulo inclui quatro potenciômetros on‑board, permitindo ajuste direto de ganho e frequência de corte para graves e agudos, adaptando o áudio ao ambiente, às caixas acústicas e ao gosto do usuário.

Principais Características

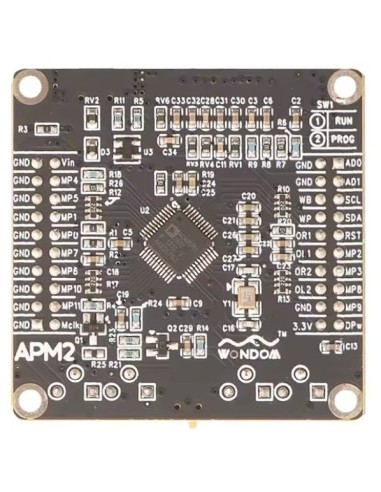

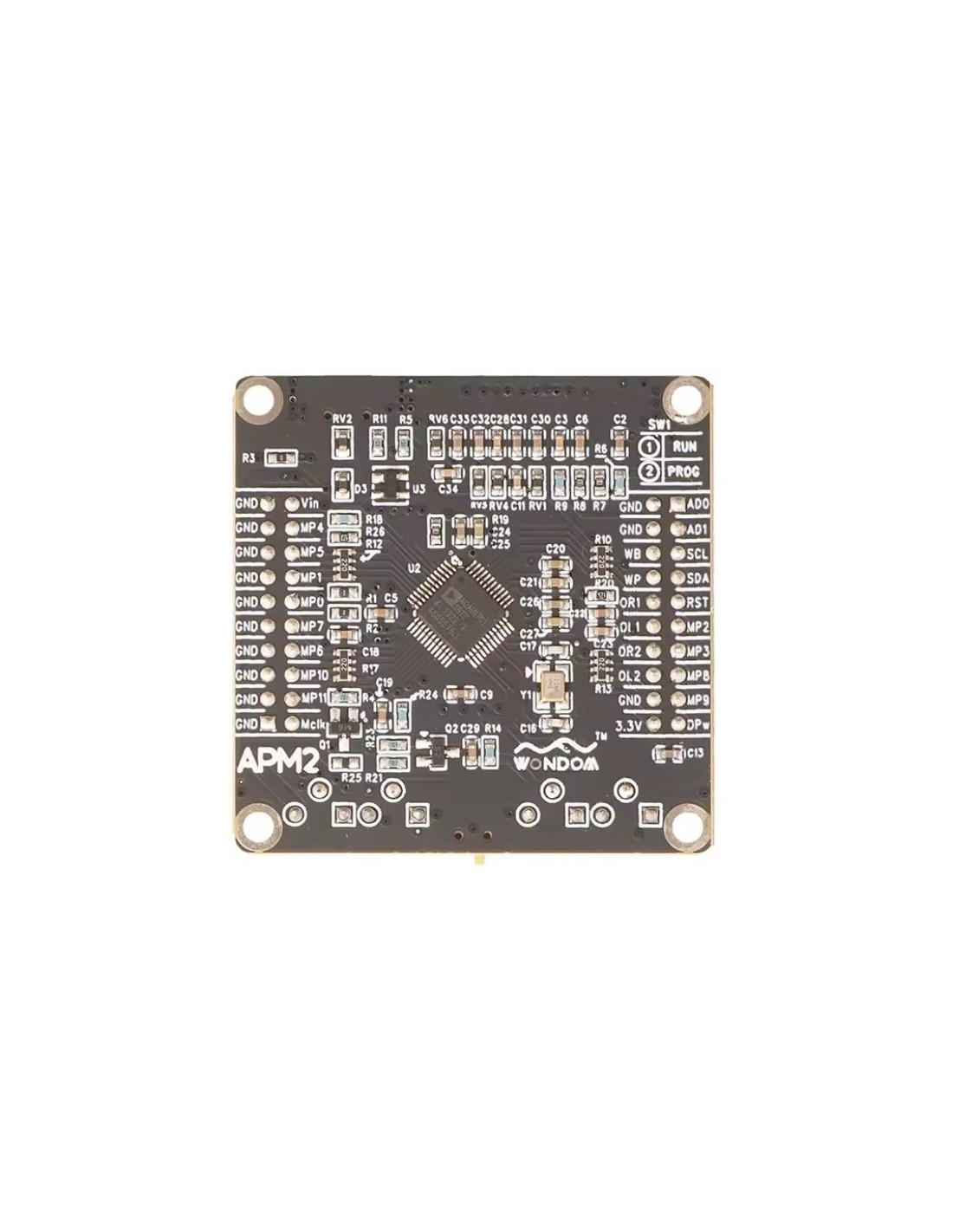

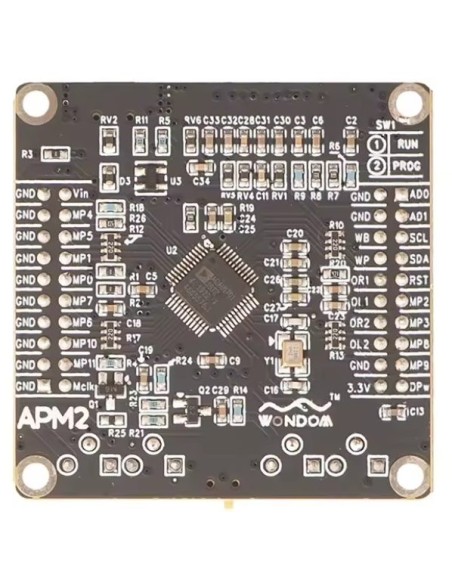

• Baseado no DSP Analog Devices ADAU1701
• Suporte completo ao SigmaStudio
• ADC e DAC integrados com excelente desempenho

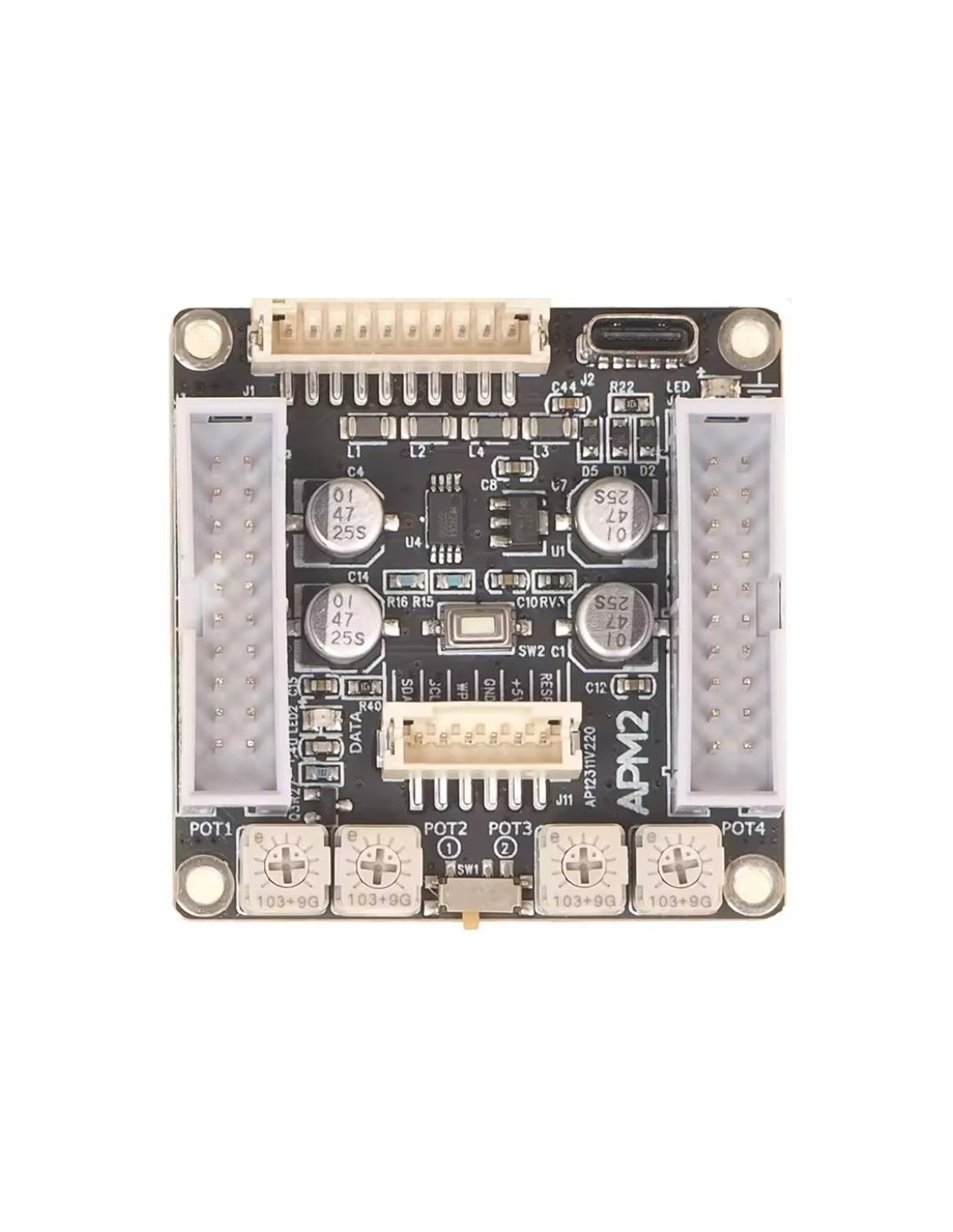

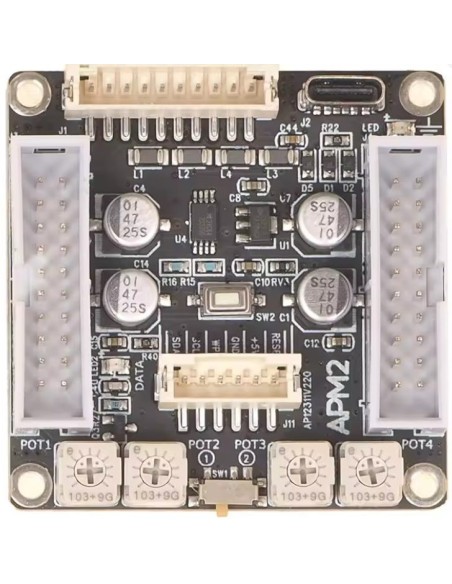

• 4 potenciômetros para ajustes de graves/agudos e ganho
• Processamento ideal para sistemas 2.1
• Armazenamento de programa em EEPROM
• Compatível com programadores USBi e Wondom ICP
• Suporte a controle remoto via APP ou PC UI (com ICP conectado)
• Programas de demonstração open‑source disponíveis

Especificações Técnicas

• Processador: ADAU1701
• Dinâmica: 98,5 dB
• THD:
  • ADC: –83 dB
  • DAC: –90 dB
• Entradas/saídas: 2 entradas analógicas / 4 saídas analógicas
• Funções DSP: filtros, EQ, crossover, bass boost, volume, mixagem, etc.
• Programação: via USBi ou ICP5
• Controle remoto: via APP ou PC (com ICP conectado)

Interface de Expansão – APM3 (Opcional)

Para facilitar a integração em sistemas de áudio, a Wondom oferece a placa APM3, uma expansão 2‑in / 3‑out com conectores RCA, P2 (3,5 mm) e PH.

• Mesmo tamanho físico do APM2
• Conexão simples via cabo flat de 10 pinos (incluso no APM3)

Aplicações Típicas

• Caixas ativas 2.1
• Soundbars e sistemas compactos
• Amplificadores Hi‑Fi com DSP
• Projetos DIY de áudio digital
• Correção acústica e processamento avançado
