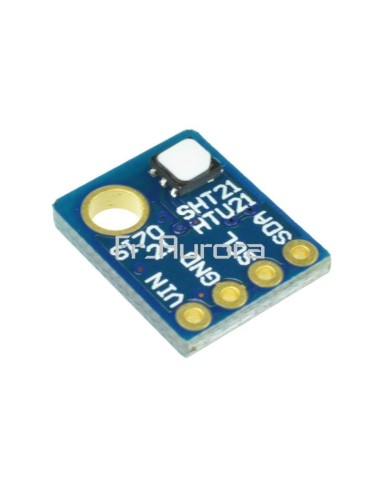

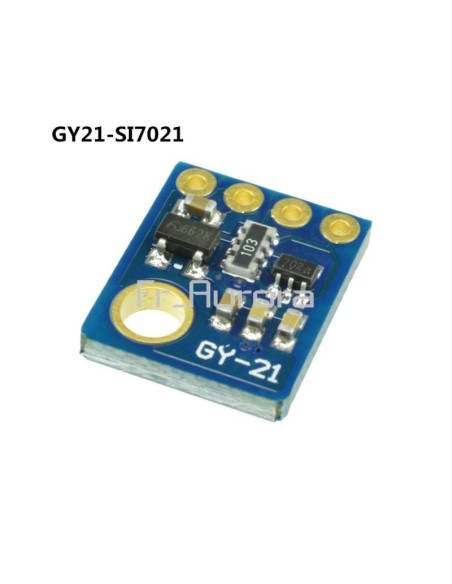

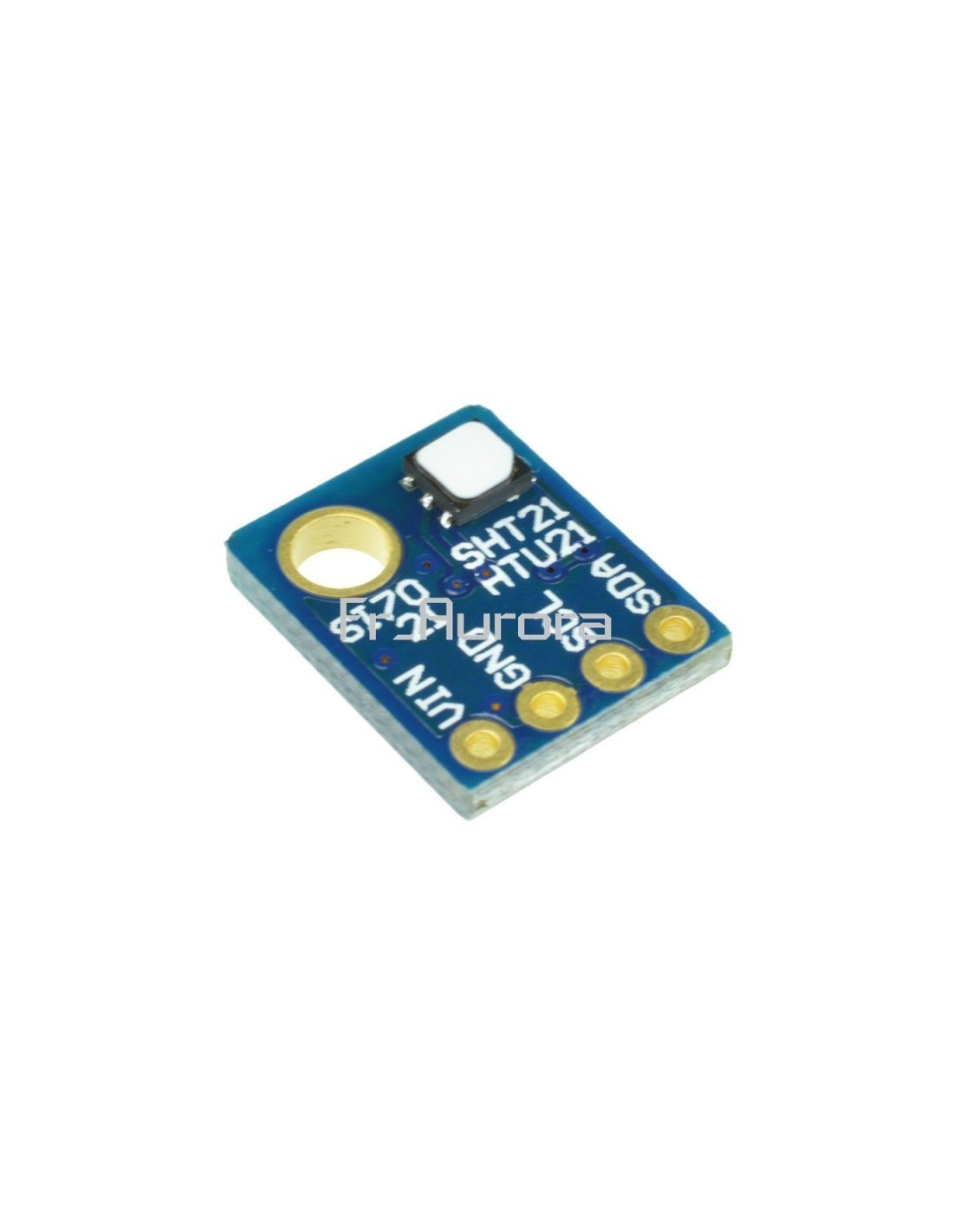

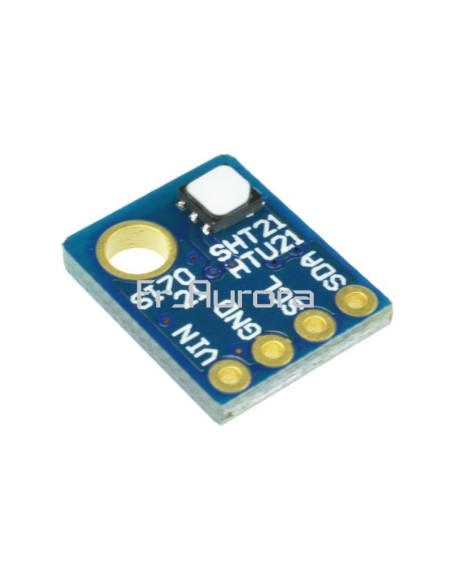

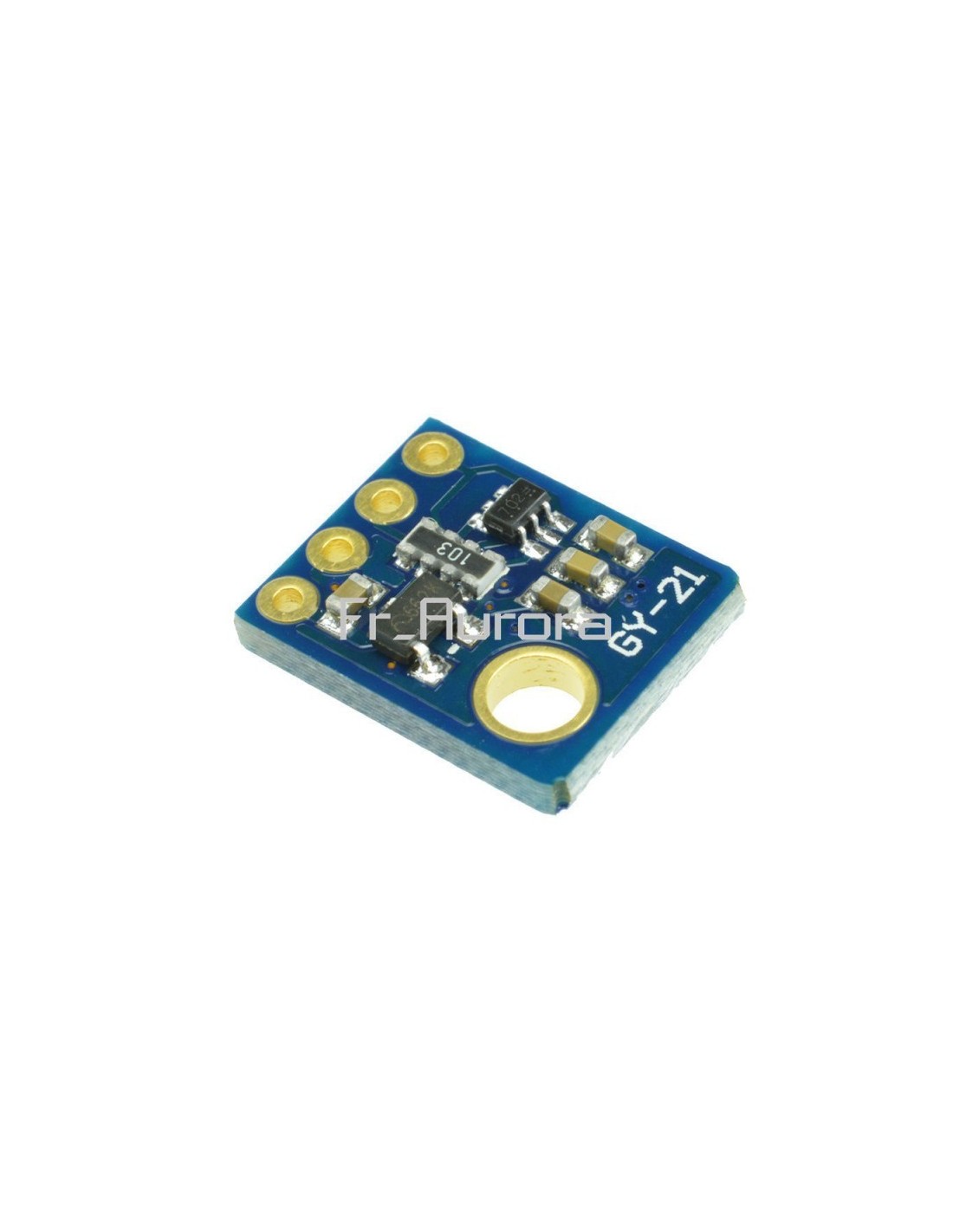

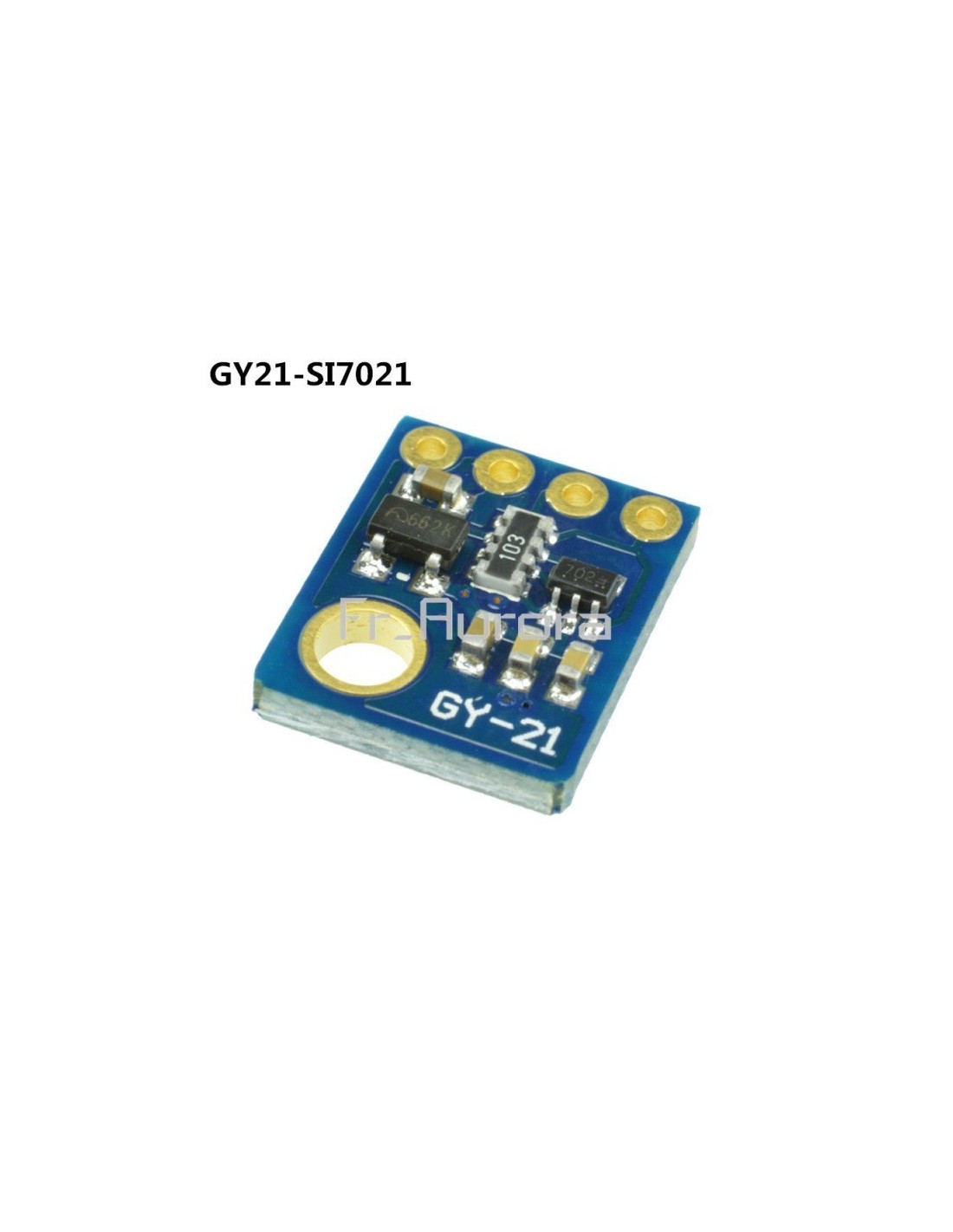

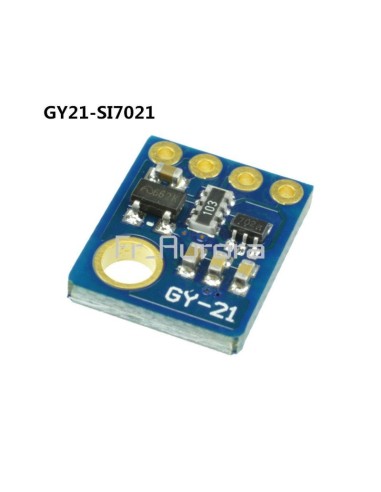

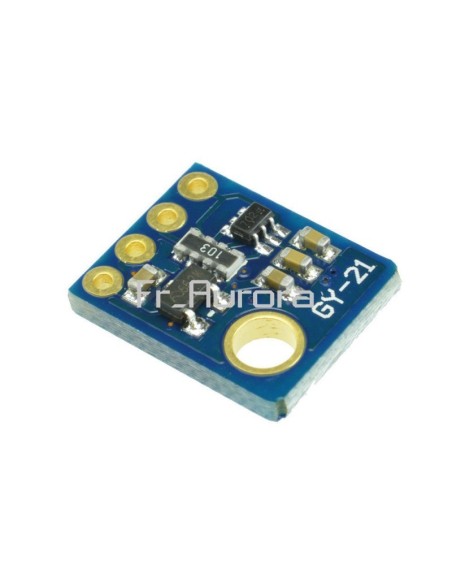

SI7021 HTU21 SHT21 GY-21 INTERFACE TEMPERATURE AND HUMIDITY SENSOR

SI7021 / HTU21 / SHT21 – Sensor de Temperatura e Umidade (Módulo GY‑21)

O módulo GY‑21 integra sensores digitais da família SI7021 / HTU21 / SHT21, amplamente usados para medir temperatura e umidade relativa com alta precisão e comunicação simples via I²C. Compacto e de baixo consumo, é ideal para aplicações em IoT, automação residencial, meteorologia e dispositivos portáteis.

⚙️ Características principais

• Sensores compatíveis: SI7021, HTU21D, SHT21 (todos com protocolo I²C idêntico)
• Interface: I²C (endereço padrão 0x40)
• Faixa de medição:
  • Temperatura: –40 °C a +125 °C
  • Umidade relativa: 0% a 100% RH
• Precisão típica:
  • Temperatura: ±0,4 °C
  • Umidade: ±3% RH
• Resolução: até 14 bits (configurável)
• Tempo de resposta: < 10 ms para temperatura, ~8 s para umidade
• Alimentação: 3,3 V a 5 V (compatível com Arduino, ESP32, Raspberry Pi)
• Consumo: ultrabaixo, ideal para dispositivos a bateria

📡 Funcionamento

• O sensor usa um termistor integrado para medir temperatura.
• Para umidade, utiliza um capacitor polimérico cuja capacitância varia conforme a umidade relativa.
• Os valores são convertidos em digital e enviados via I²C.
• O módulo GY‑21 já traz resistores de pull‑up e regulador, facilitando a integração.
