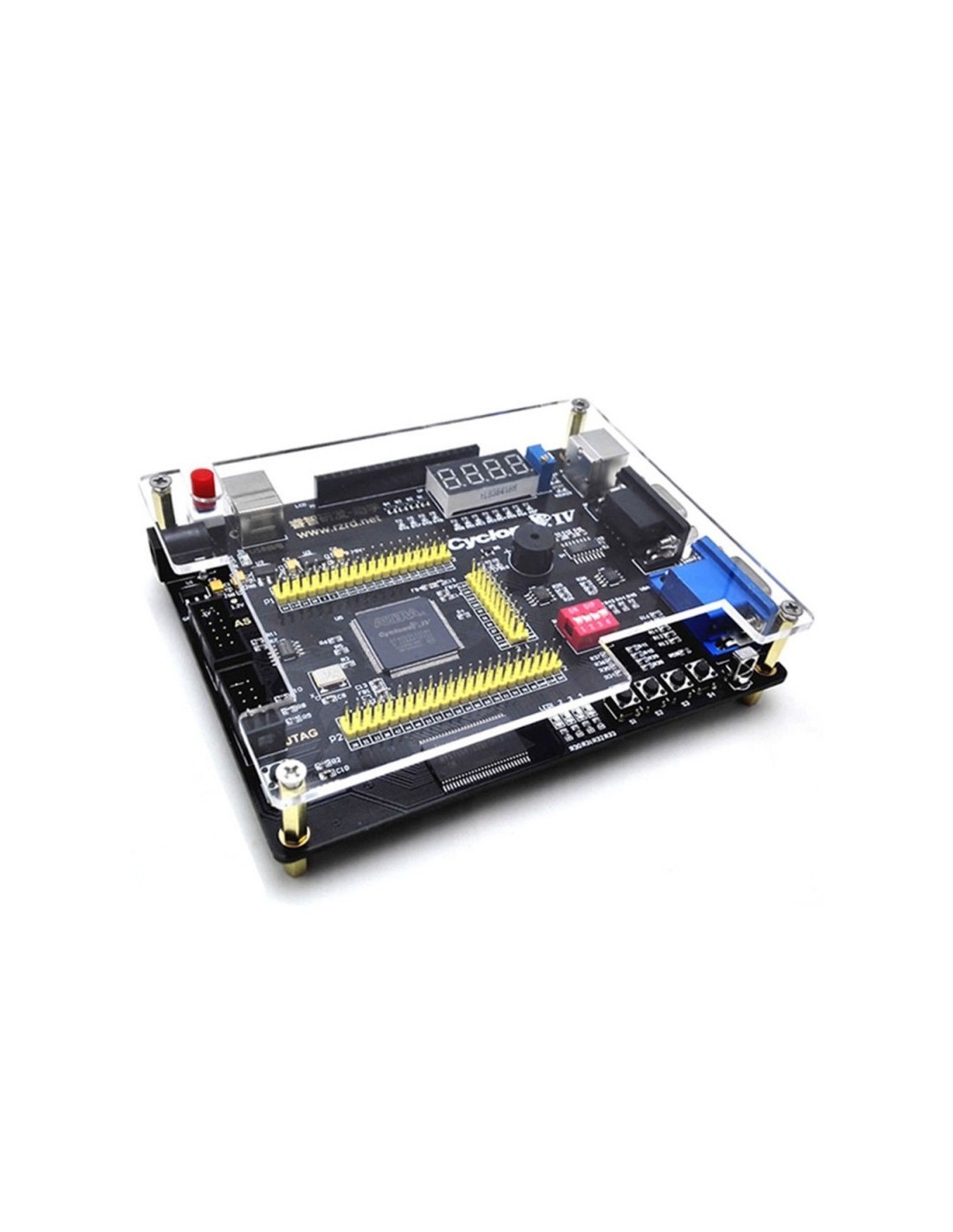

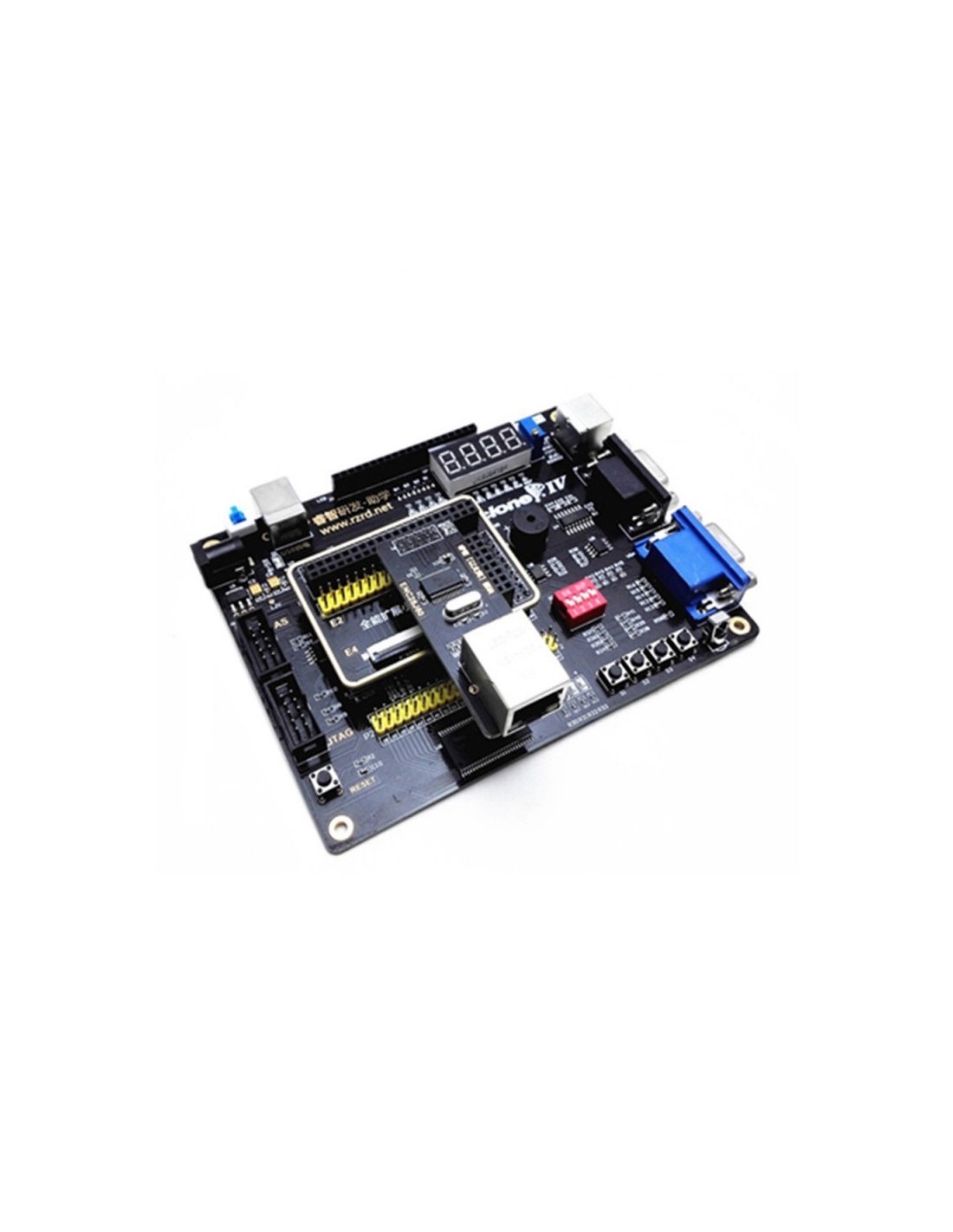

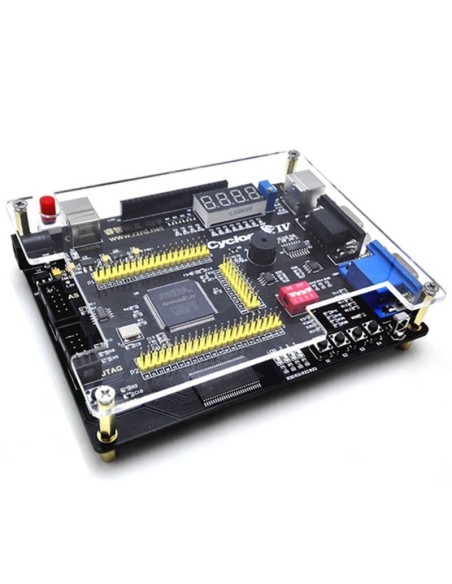

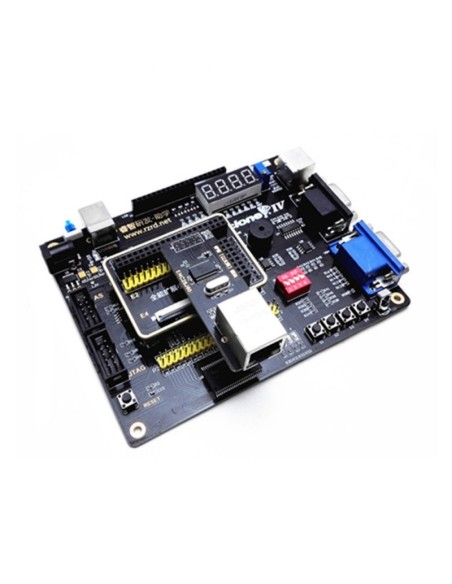

ALTERA CYCLONE IV EP4CE FPGA

RZ‑Easy FPGA A2.2

🔹 Características principais

• FPGA principal: Altera Cyclone IV EP4CE6E22C8N
• Chip de configuração: EPCS16N serial, suporta modos JTAG e download direto
• Memória externa: 64 Mbit SDRAM HY57V641620FTP‑7, compatível com SOPC e desenvolvimento Nios II
• Oscilador: cristal ativo de 50 MHz
• Reguladores de tensão (LM1117):
  • 3.3 V para interfaces
  • 1.2 V para núcleo do FPGA
  • 2.5 V para operação do PLL
• Capacitores de desacoplamento: quantidade adequada distribuída na placa
• Alimentação: via USB ou fonte externa +5 V
• Controles básicos:
  • 1 botão de reset (também pode ser usado como entrada de usuário)
  • 1 chave liga/desliga
  • 1 LED indicador de energia
• Interfaces de expansão: todos os pinos de I/O em espaçamento padrão de 2,54 mm, facilitando prototipagem
• Download de arquivos:

• JTAG (SOF): rápido, recomendado para uso geral
• POF: mais lento, usado para gravação permanente (curing process)

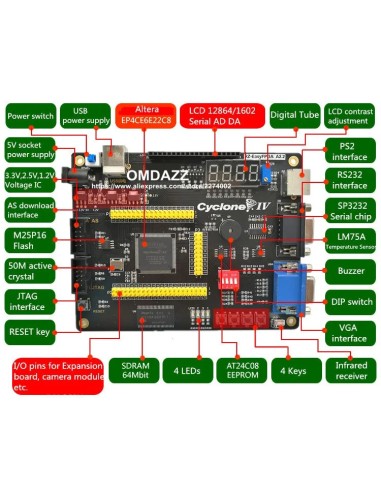

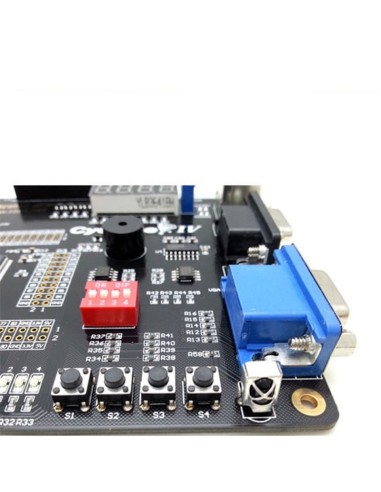

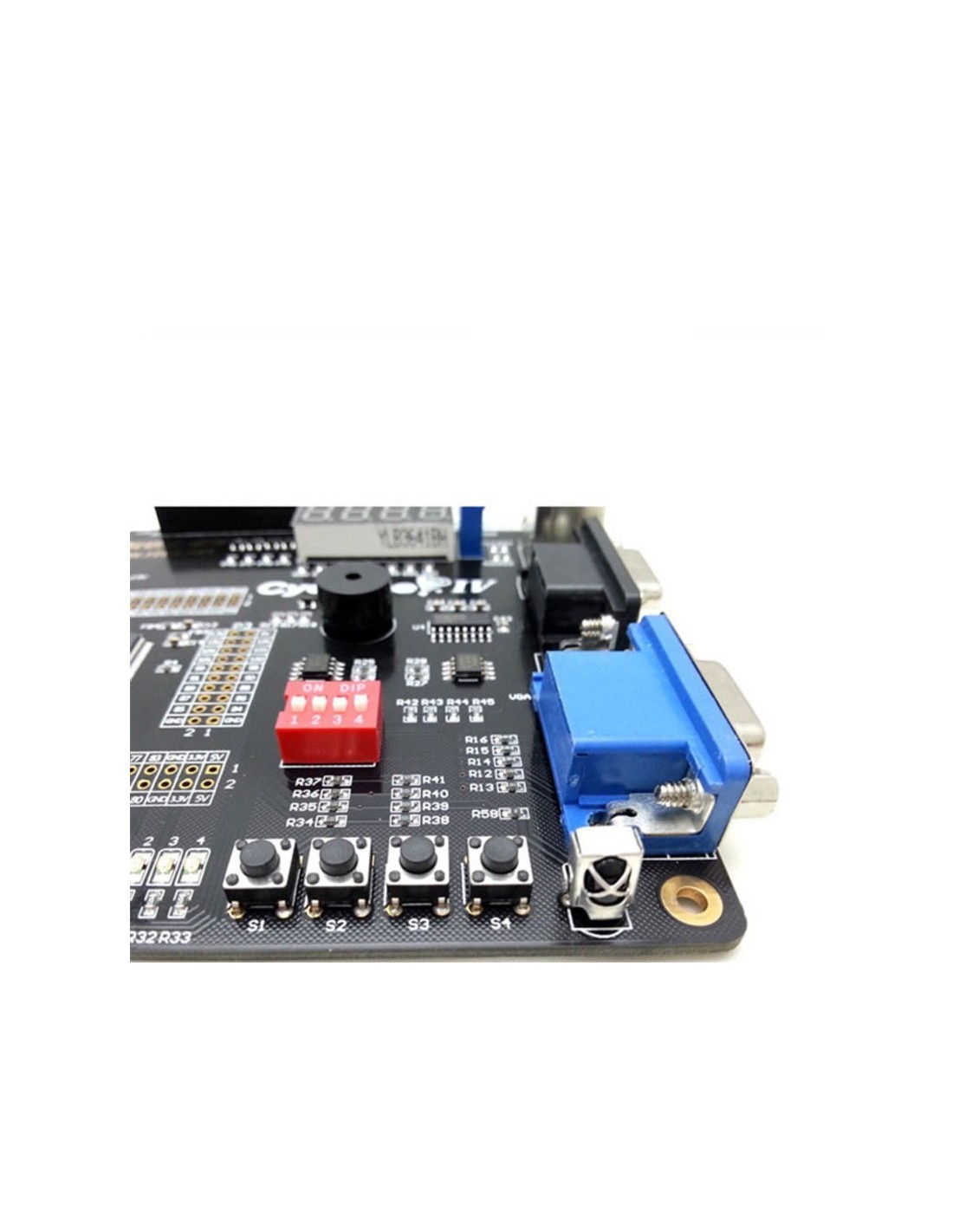

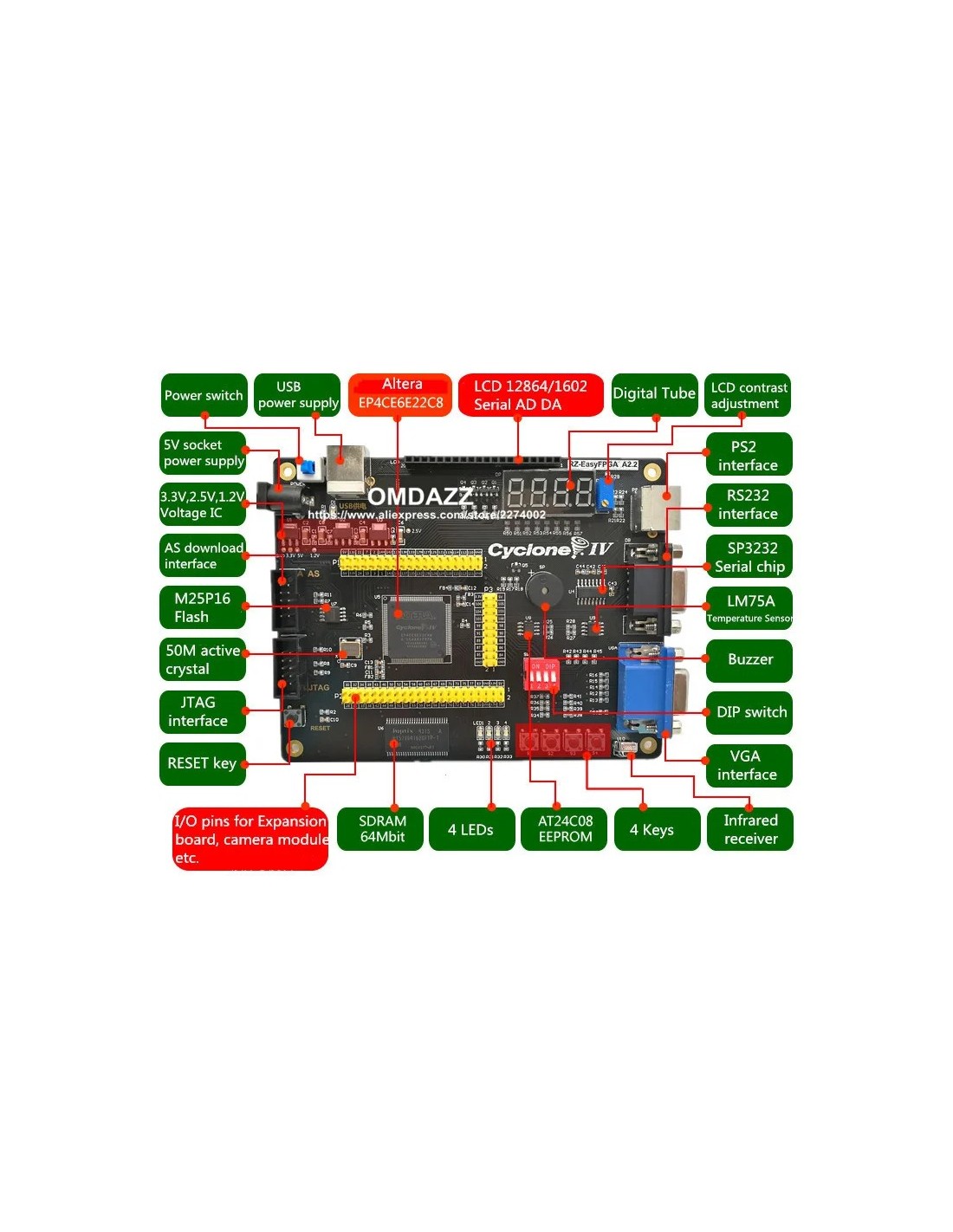

🔹 Periféricos integrados

• 4 botões de usuário
• 4 LEDs de usuário
• Display de 4 dígitos em 7 segmentos
• 4 chaves em bloco (paralelas aos botões)
• 1 buzzer
• Interface PS/2
• Porta serial RS‑232
• Conector LCD 1×20 pinos (suporta LCD 1602, LCD 12864, TFT LCD)
• Sensor de temperatura LM754A (experimentos de termômetro)
• Regulador multi‑turn para ajuste de backlight do LCD
• Interface VGA (experimentos de vídeo)
• EEPROM serial I²C AT24C08 (experimentos com barramento I²C)
• Módulo receptor infravermelho
• Memória SDRAM HY57V641620FTP‑7
