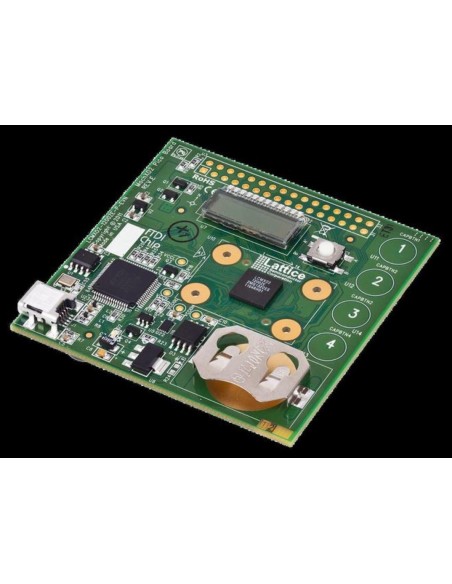

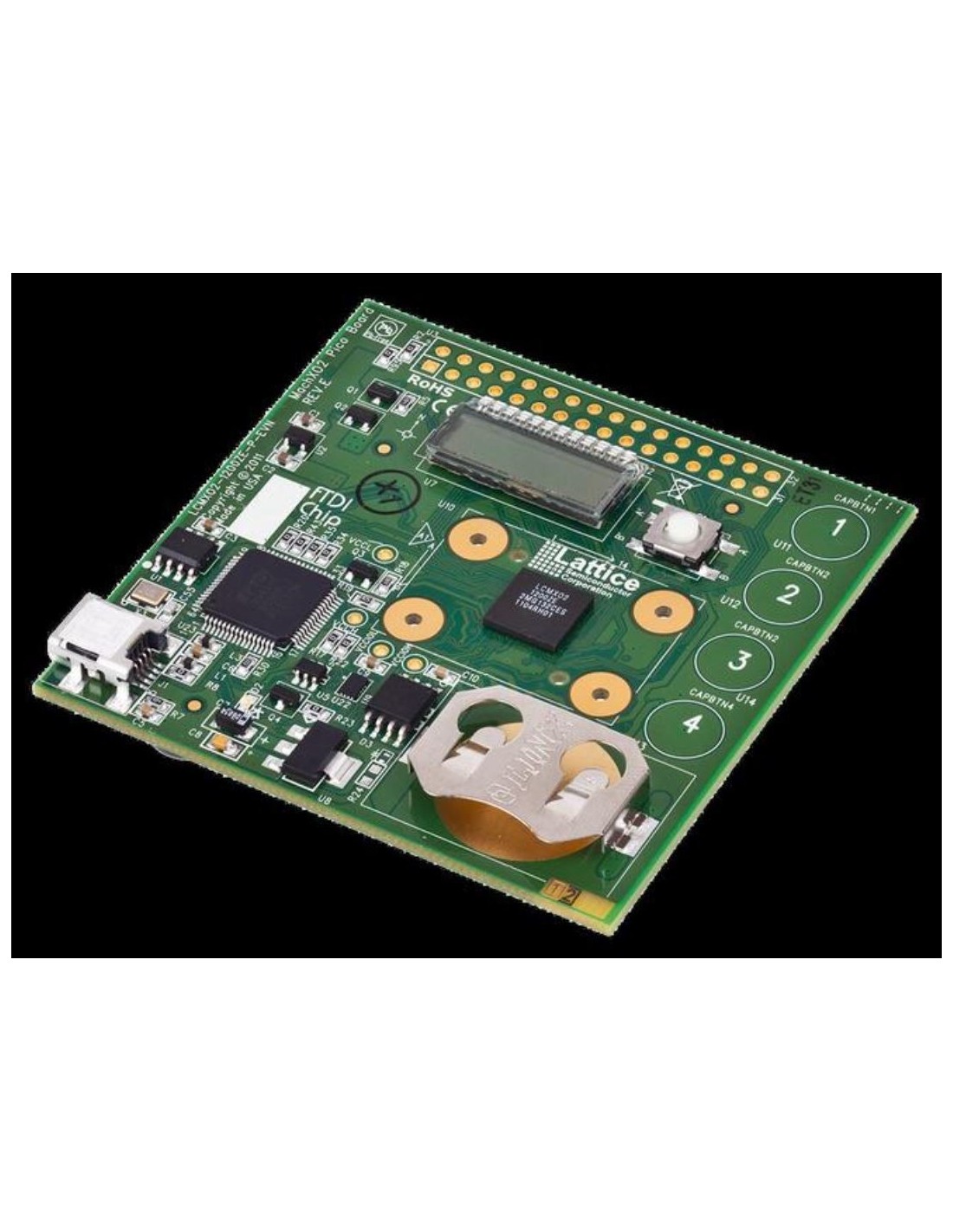

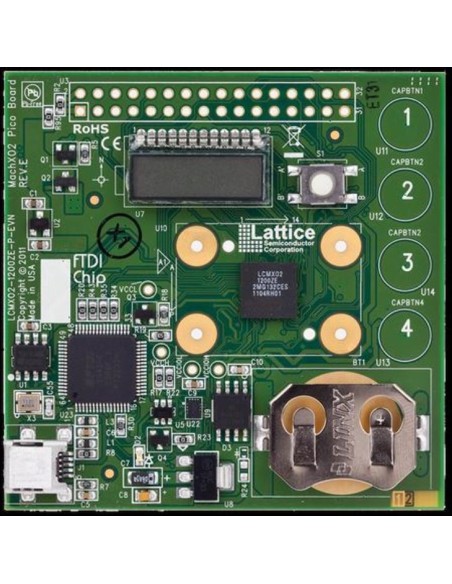

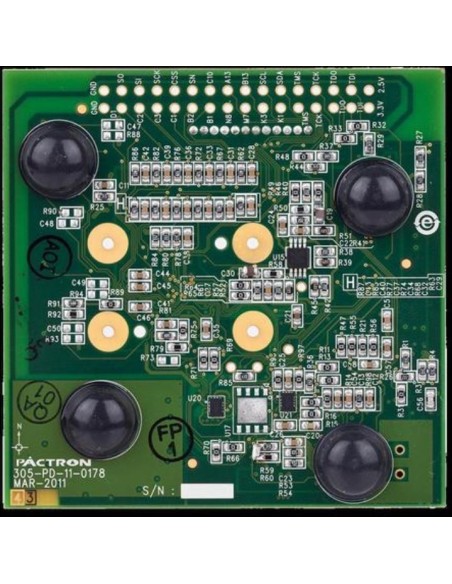

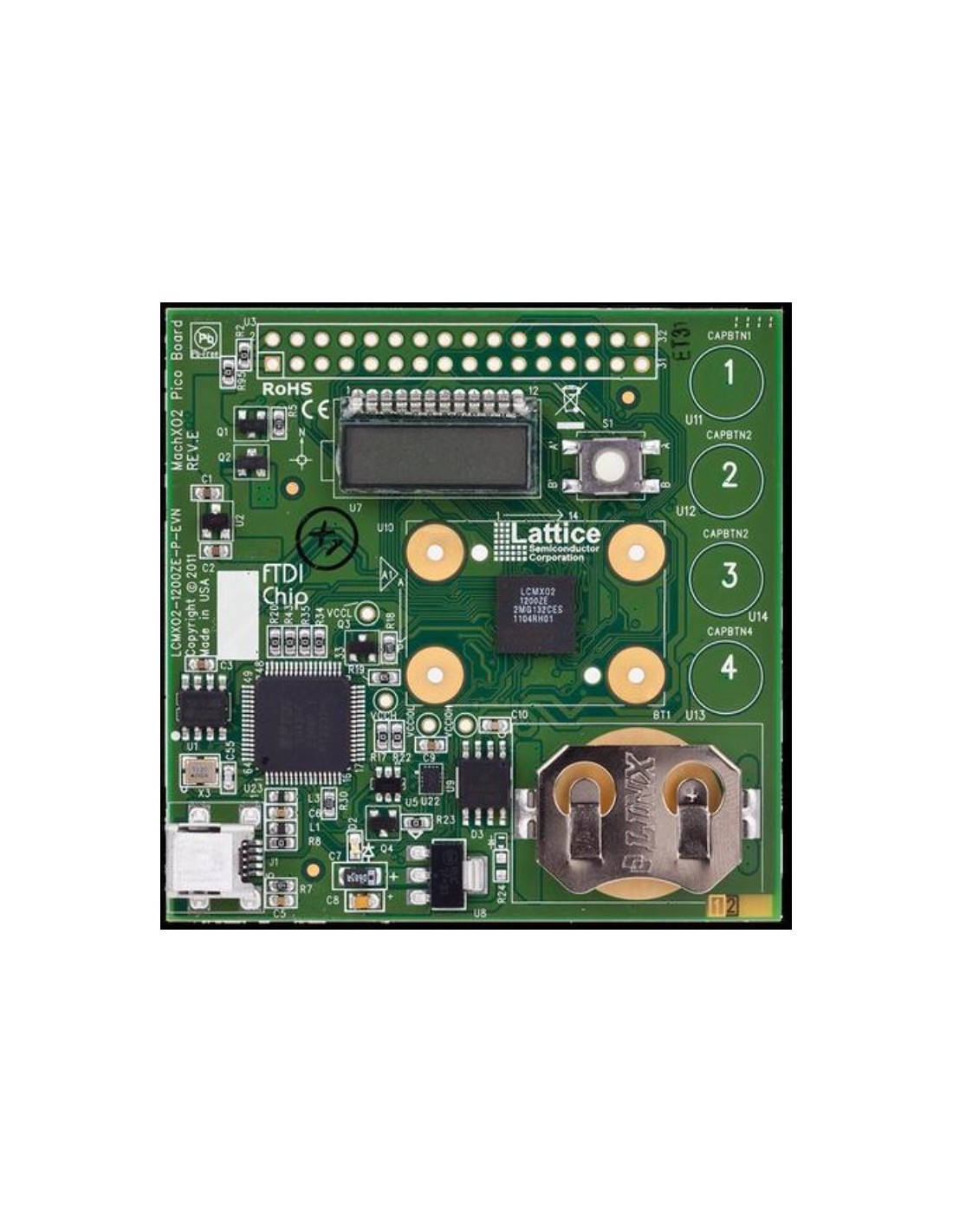

MACHXO2 PICO DEVELOPMENT KIT LCMXO2-1200ZE FPGA LATTICE

O MachXO2 Pico Development Kit da Lattice Semiconductor é uma placa de avaliação compacta e de baixo custo baseada no FPGA LCMXO2‑1200ZE, voltada para aprendizado e prototipagem rápida de interfaces como UART, SPI, I²C e controle de LCD. A documentação oficial, manuais e arquivos de suporte estão disponíveis no site da Lattice e em distribuidores como element14 e Mouser.

⚙️ Descrição técnica – MachXO2 Pico Development Kit

• FPGA principal: Lattice MachXO2‑1200ZE‑2MG132C
  • 1.200 LUTs
  • Tecnologia flash não volátil (reconfigurável infinitamente)
  • Baixo consumo de energia (65 nm process technology)
• Recursos integrados:
  • Display LCD de 7 segmentos (4 dígitos)
  • 4 botões capacitivos para interação
  • Memória SPI Flash de 1 Mbit
  • Sensor de temperatura I²C
  • Medição de potência via ADC delta‑sigma embutido
• Interfaces:
  • Header de expansão para JTAG, SPI e I²C
  • USB para programação e depuração
  • GPIO acessíveis via header
• Design pré‑carregado:
  • “Environment Scanning SoC” com LatticeMico8 microcontrolador integrado
  • Permite testar rapidamente UART, SPI, I²C e LCD em minutos
• Kit inclui:

• Placa MachXO2 Pico
• Cabo USB‑Mini para alimentação e programação
• QuickStart Guide
