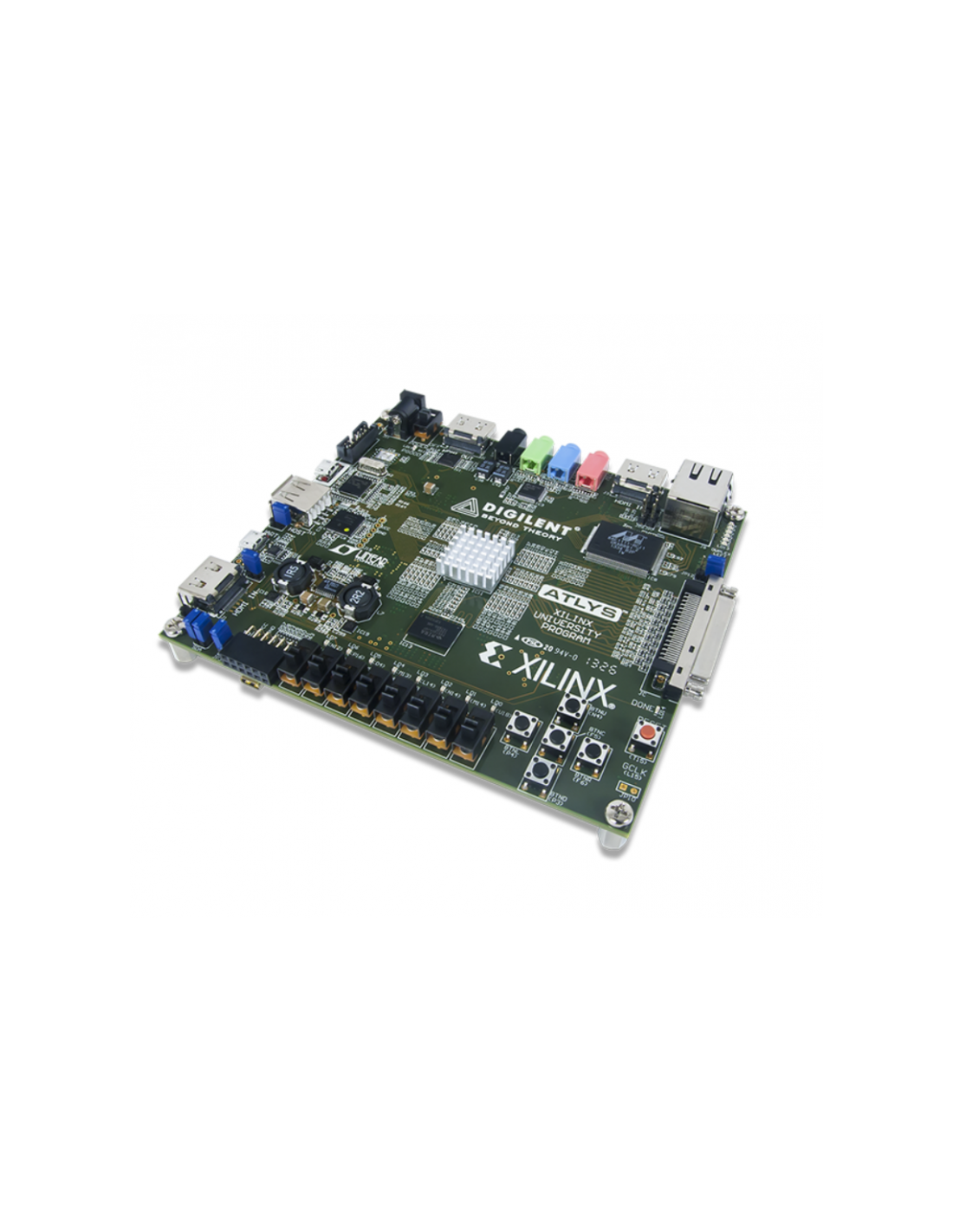

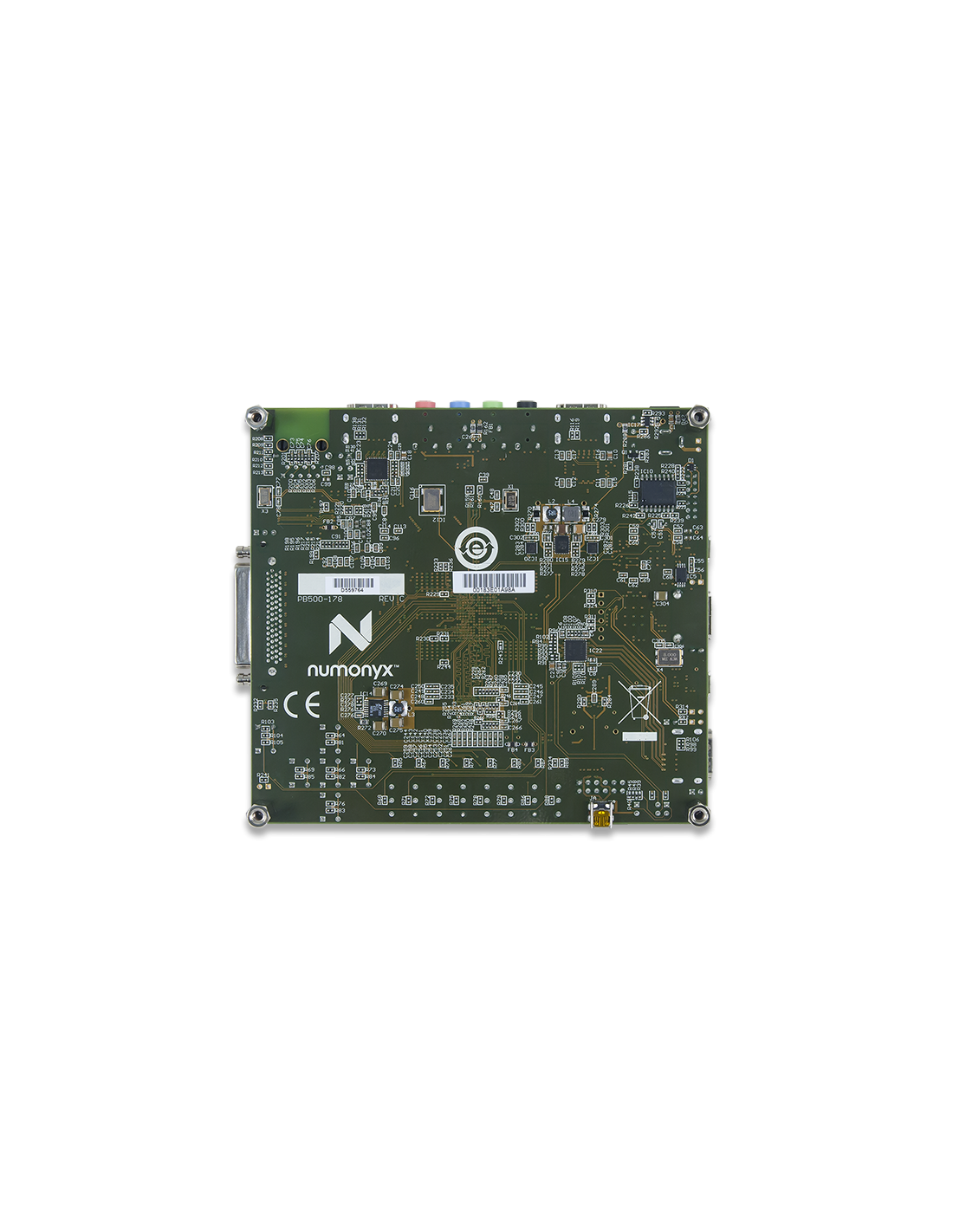

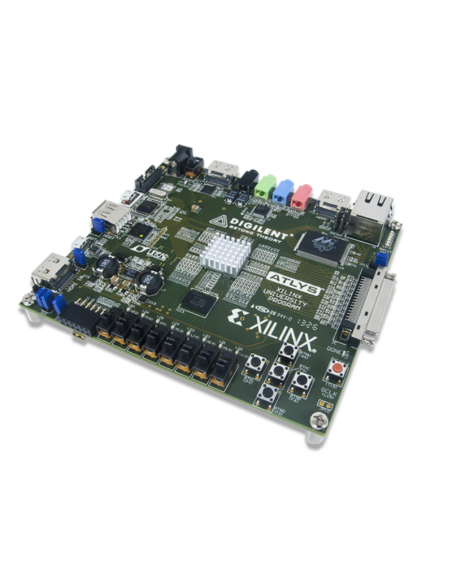

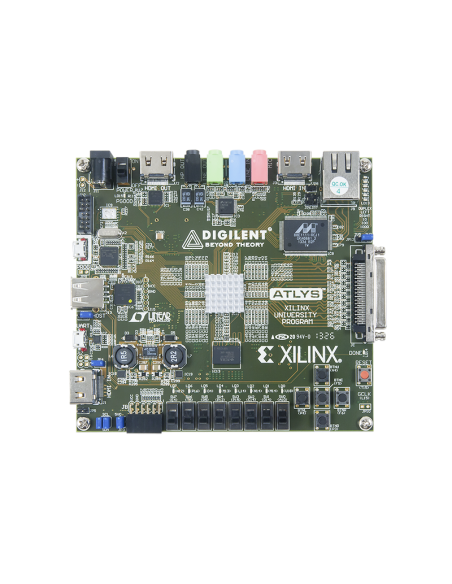

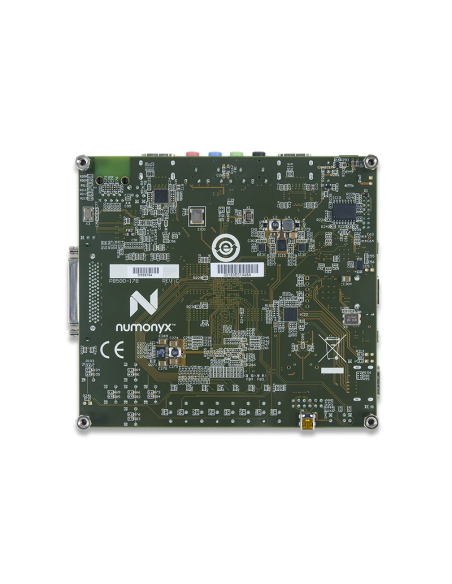

ATLYS SPARTAN-6 FPGA TRAINER BOARD

A Atlys Spartan‑6 FPGA Trainer Board da Digilent é uma plataforma de desenvolvimento baseada no Xilinx Spartan‑6 LX45, projetada para aplicações de vídeo, áudio e redes. Ela já está descontinuada, mas ainda pode ser encontrada em revendas. O preço atual em revendedores secundários gira em torno de US$ 429–599 (≈ R$ 2.300–3.200).

⚙️ Descrição técnica – Atlys Spartan‑6

• FPGA principal: Xilinx Spartan‑6 LX45 (XC6SLX45, speed grade ‑3).
  • 6.822 slices (cada com 4 LUTs de 6 entradas e 8 flip‑flops).
  • 2,1 Mbits de Block RAM.
  • 58 DSP slices.
  • 4 tiles de clock (8 DCMs + 4 PLLs).
  • Frequência de até 500 MHz.
• Memória externa:
  • 128 MB DDR2 SDRAM (16 bits).
  • 16 MB SPI Flash (x4).
• Interfaces e periféricos:
  • Ethernet Gigabit (10/100/1000).
  • HDMI: 2 entradas + 2 saídas.
  • Áudio AC‑97 Codec: line‑in, line‑out, mic, headphone.
  • USB 2.0: programação, UART bridge e HID (mouse/teclado).
  • GPIO: 8 LEDs, 6 botões, 8 switches deslizantes.
  • Expansão: 48 I/Os em conectores, VHDCI plug/receptacle, Pmods e Vmods.
• Recursos extras:

• Adept USB2 system (programação, monitoramento de energia, testes automáticos).
• Oscilador CMOS de 100 MHz.

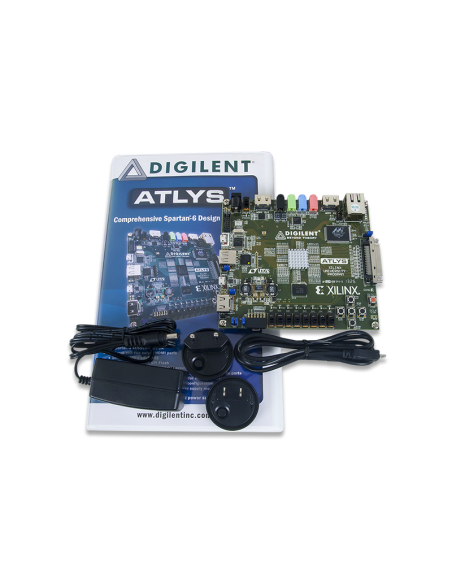

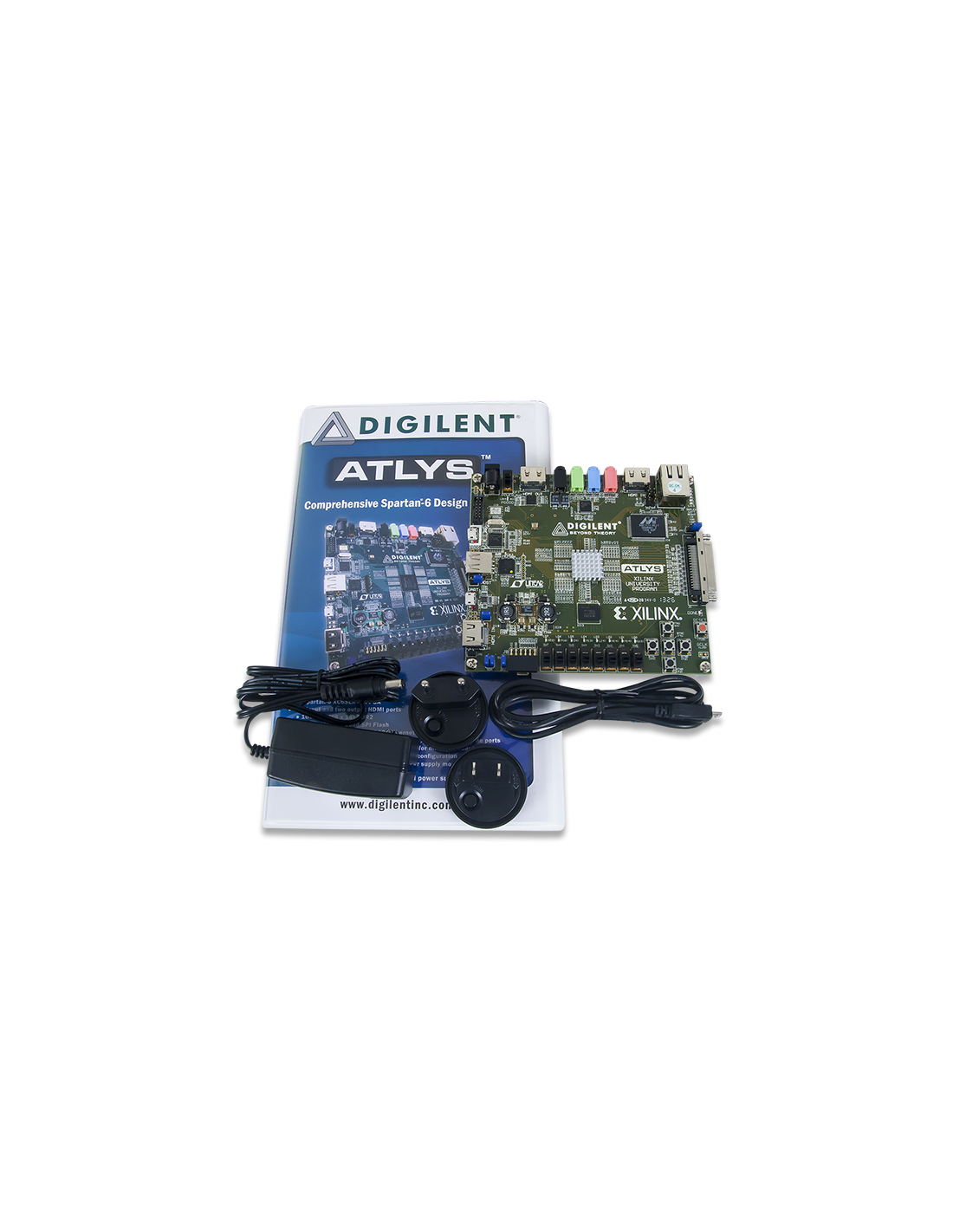

• Fonte de 20W e cabo USB inclusos.
