Arducam OV7670

Arducam OV7670

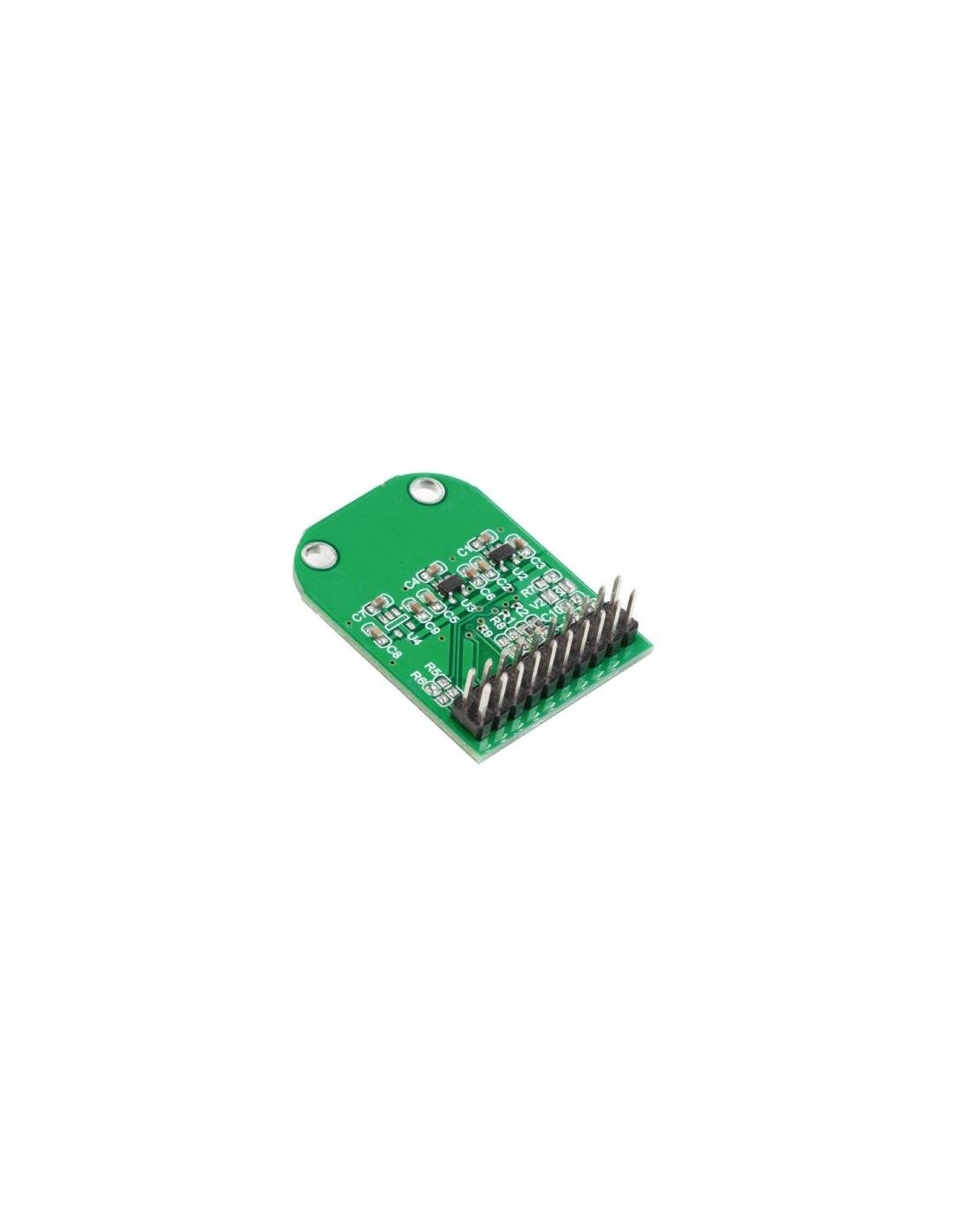

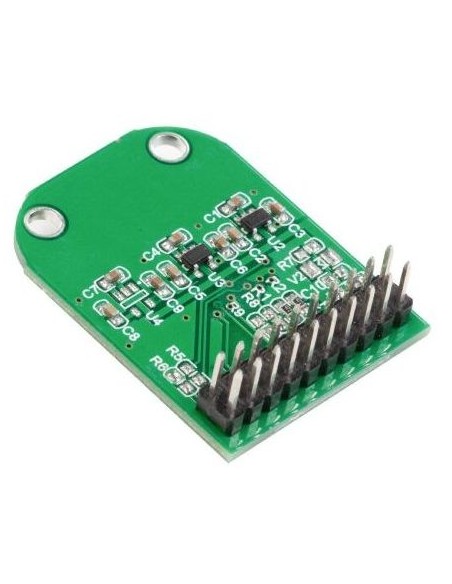

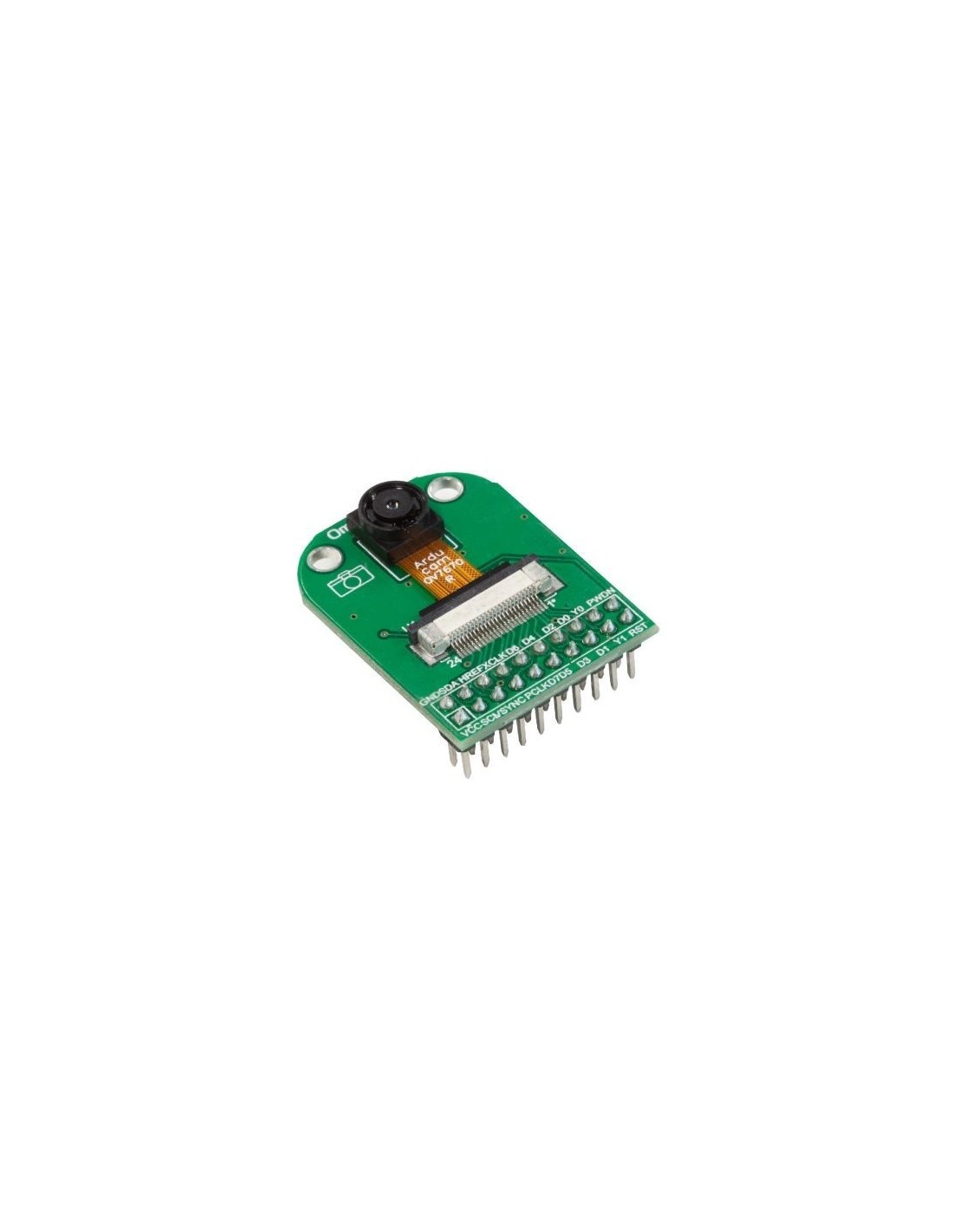

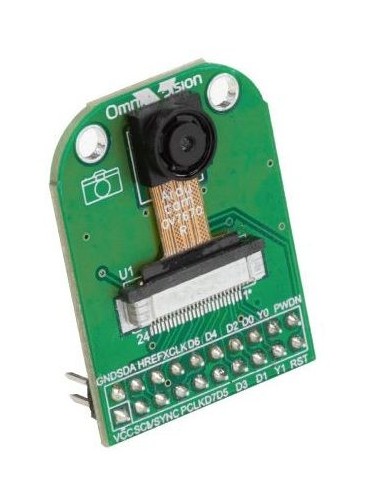

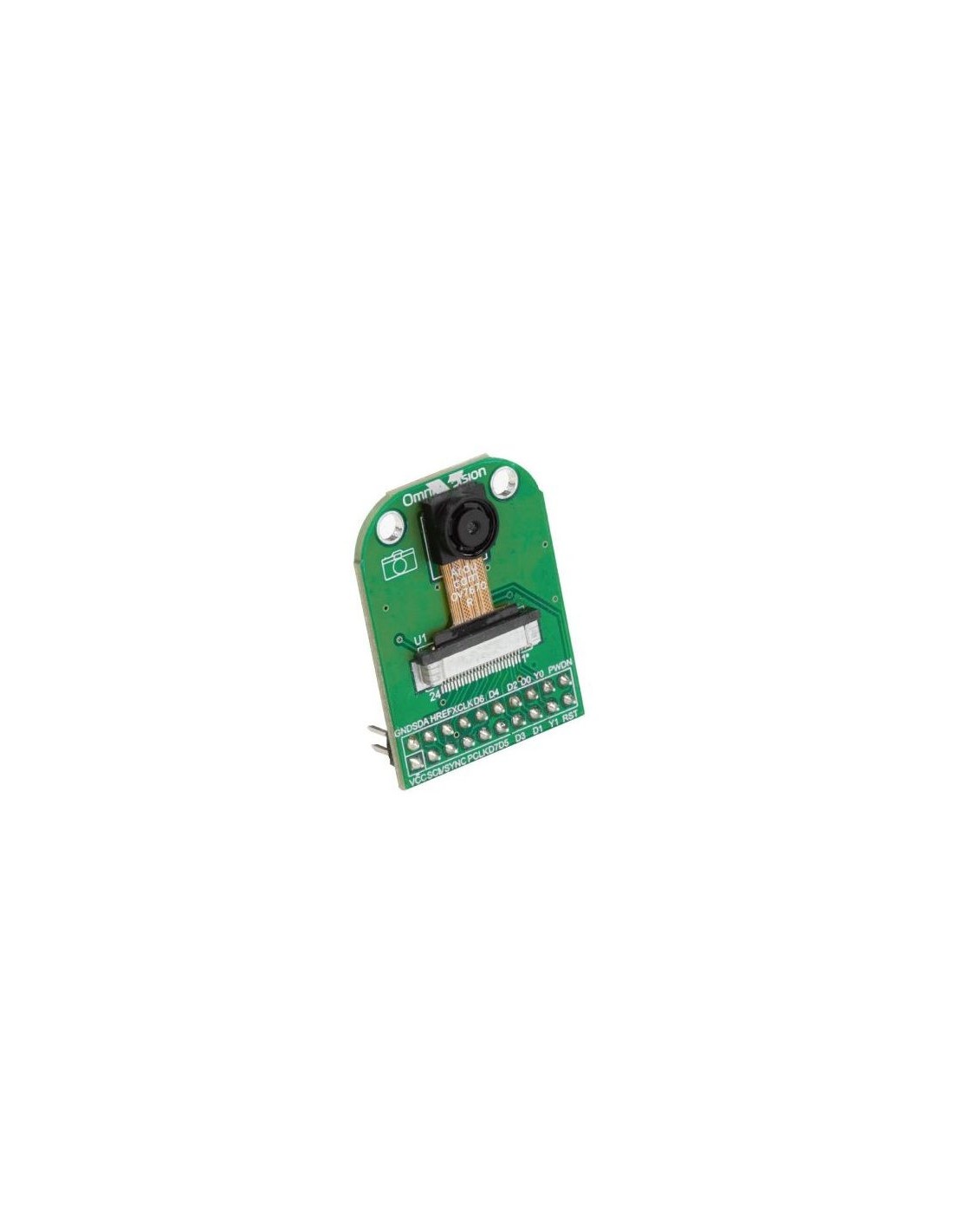

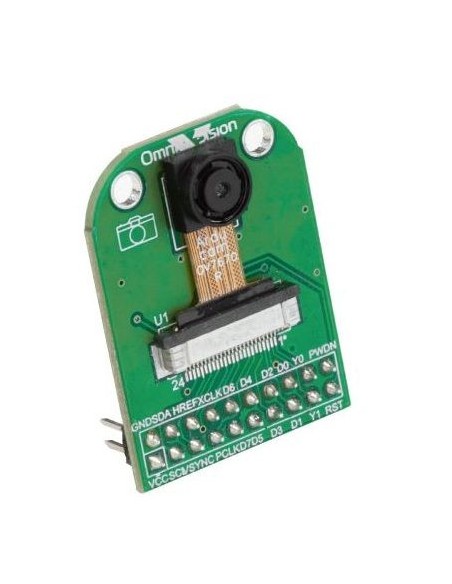

A Arducam OV7670 é um módulo de câmera baseado no sensor CMOS OV7670 da OmniVision. É um dos módulos mais populares para projetos com microcontroladores, FPGAs e sistemas embarcados devido ao baixo custo e à simplicidade da interface. O módulo fornece saída de vídeo digital no formato DVP (8 bits paralelos) e é configurado via barramento I2C. Ele não possui compressão JPEG interna, portanto entrega imagem bruta (RAW, RGB565 ou YUV).

Resolução e características de imagem

Resolução máxima: 640 x 480 pixels (VGA)
Resoluções suportadas: VGA, QVGA, QQVGA
Formato do sensor: 1/6"
Tipo de saída: YUV, RGB565, RAW Bayer
FPS típico: até 30 fps em VGA
Qualidade: básica, adequada para experimentos e aprendizado
Sensibilidade: baixa em comparação com sensores mais modernos

Interface e comunicação

Interface de dados: DVP paralela de 8 bits (D0 a D7)
Sinais de sincronismo: VSYNC, HSYNC, PCLK
Clock externo necessário: XCLK (geralmente 24 MHz)
Configuração: I2C (SDA e SCL)
Modo de operação: streaming contínuo após configuração via I2C

Alimentação

Tensão típica: 3.3 V
Consumo aproximado: 20 a 30 mA
Corrente de pico: até 40 mA
Não tolera 5 V nos pinos de sinal

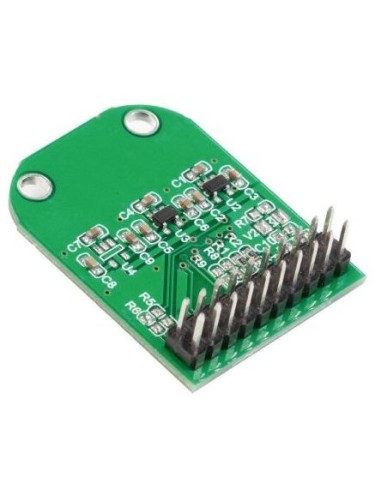

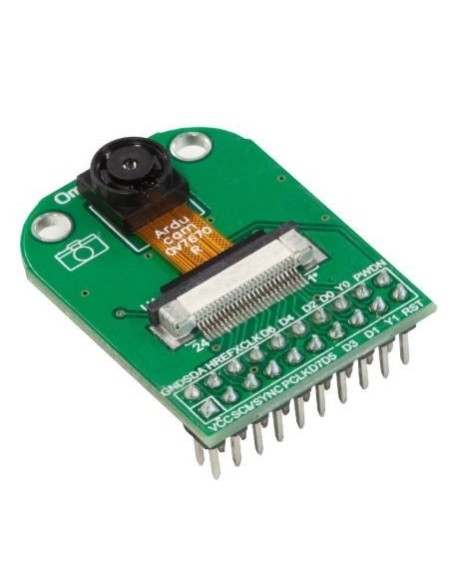

Pinagem típica do módulo Arducam OV7670

Pino 1 - GND
Pino 2 - VCC 3.3V
Pino 3 - SCL
Pino 4 - SDA
Pino 5 - VSYNC
Pino 6 - HREF (HSYNC)
Pino 7 - PCLK
Pino 8 - XCLK
Pino 9 - D0
Pino 10 - D1
Pino 11 - D2
Pino 12 - D3
Pino 13 - D4
Pino 14 - D5
Pino 15 - D6
Pino 16 - D7
Pino 17 - RESET
Pino 18 - PWDN
