Novo

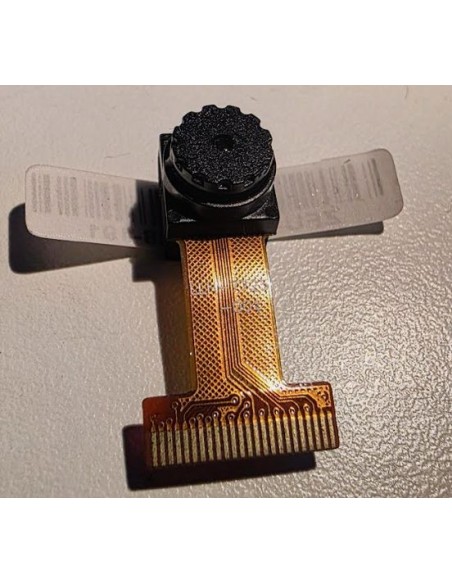

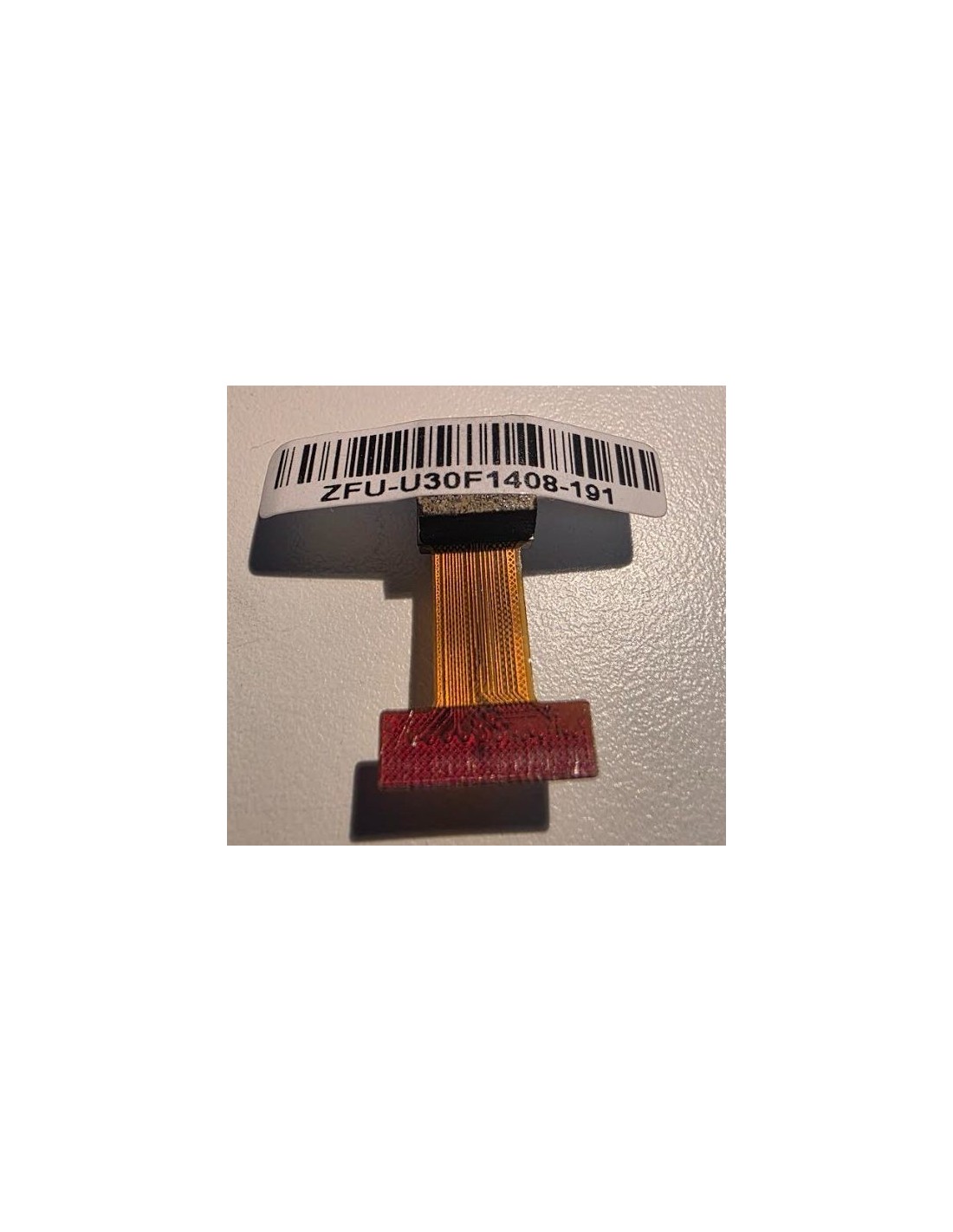

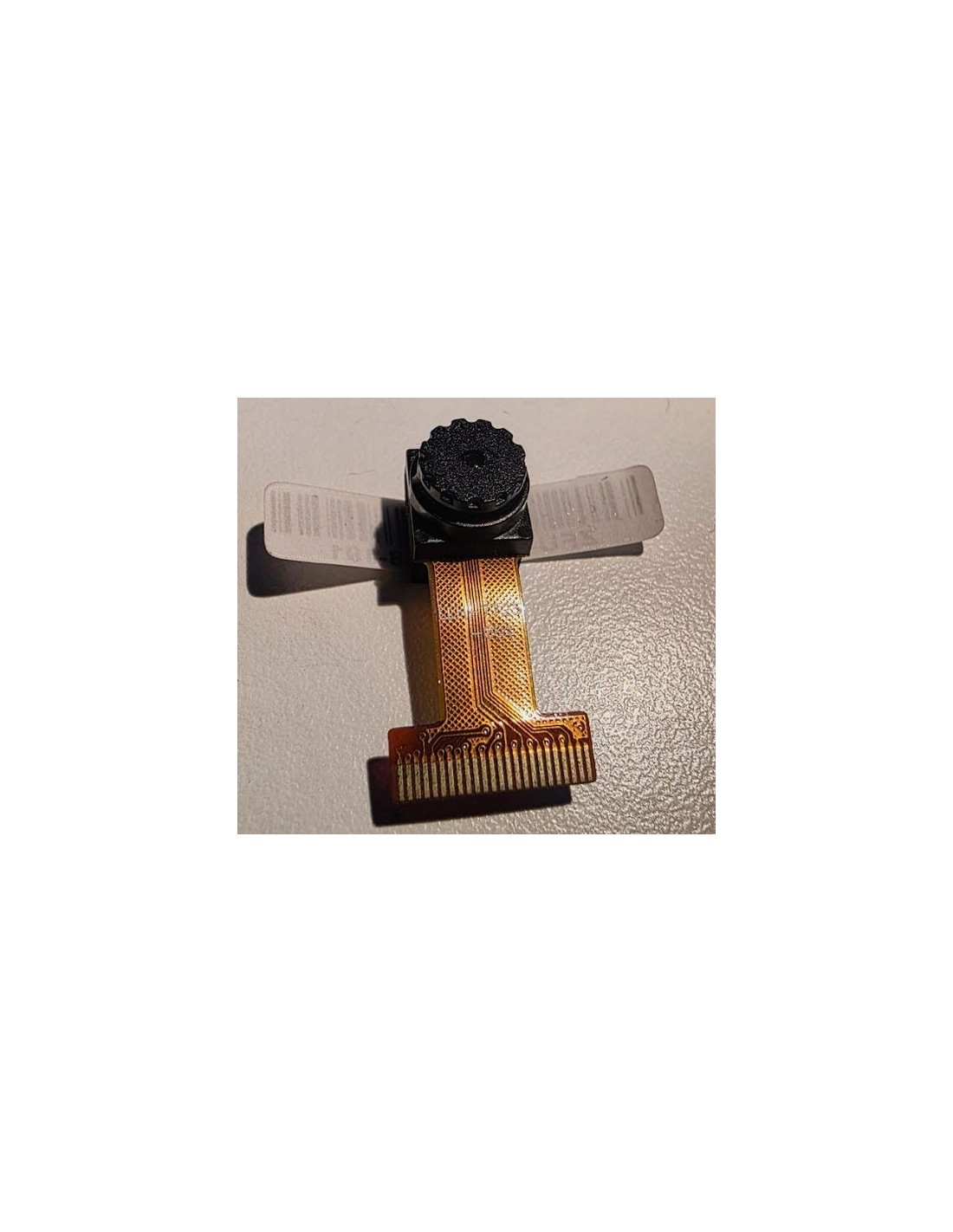

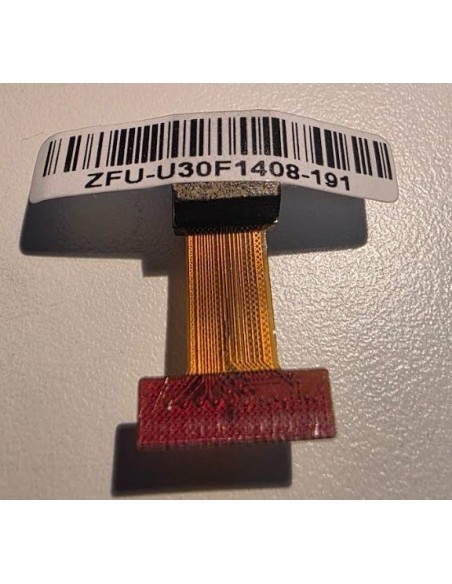

Camera OV7725 640 X 780 VGA

câmera OV7725 (texto puro)

Sensor: OV7725
Resolução: 640 x 480 (VGA)
FPS: 60 fps em VGA
FPS reduzido: 120 fps em 320 x 240
Interface: DVP paralela 8 bits
Comunicação: I2C
Clock externo: 24 MHz
Alimentação: 3.3 V
Conector: Flat de 24 pinos

Pinagem do conector de 24 pinos (texto puro)

Pino 1 - GND
Pino 2 - VCC 3.3V
Pino 3 - SDA
Pino 4 - SCL
Pino 5 - RESET
Pino 6 - PWDN
Pino 7 - VSYNC
Pino 8 - HSYNC
Pino 9 - PCLK
Pino 10 - XCLK
Pino 11 - D0
Pino 12 - D1
Pino 13 - D2
Pino 14 - D3
Pino 15 - D4
Pino 16 - D5
Pino 17 - D6
Pino 18 - D7
Pino 19 - GND
Pino 20 - VCC
Pino 21 - NC
Pino 22 - NC
Pino 23 - NC
Pino 24 - NC
