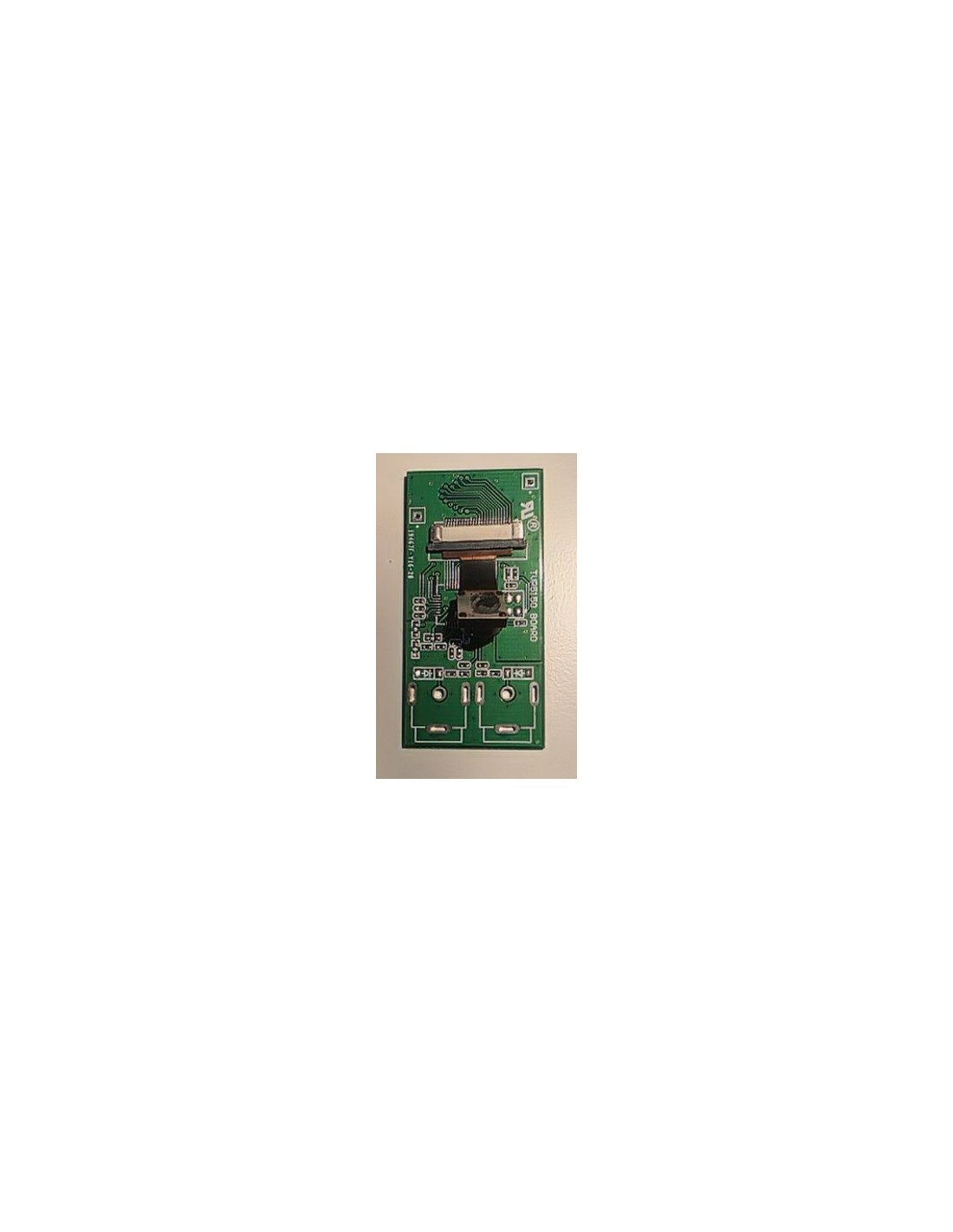

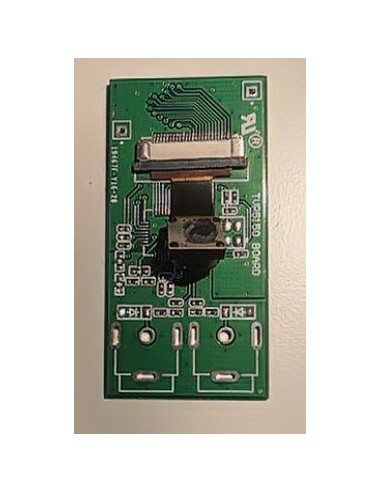

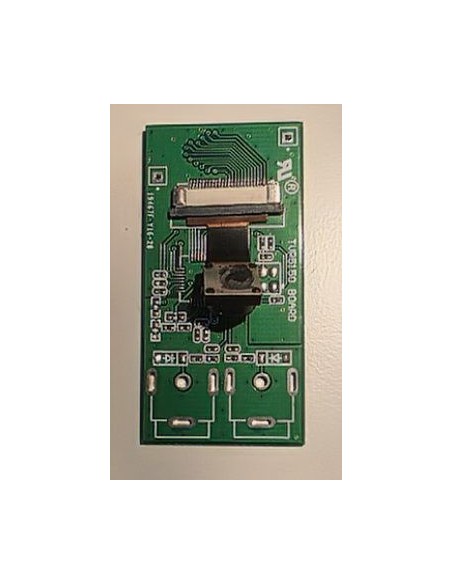

Camera nt99141 1.3 mP placa desconhecida
Pinagem Confirmada para Módulo ZFU-U30F1408-166 (NT99141, 24 Pinos FPC)

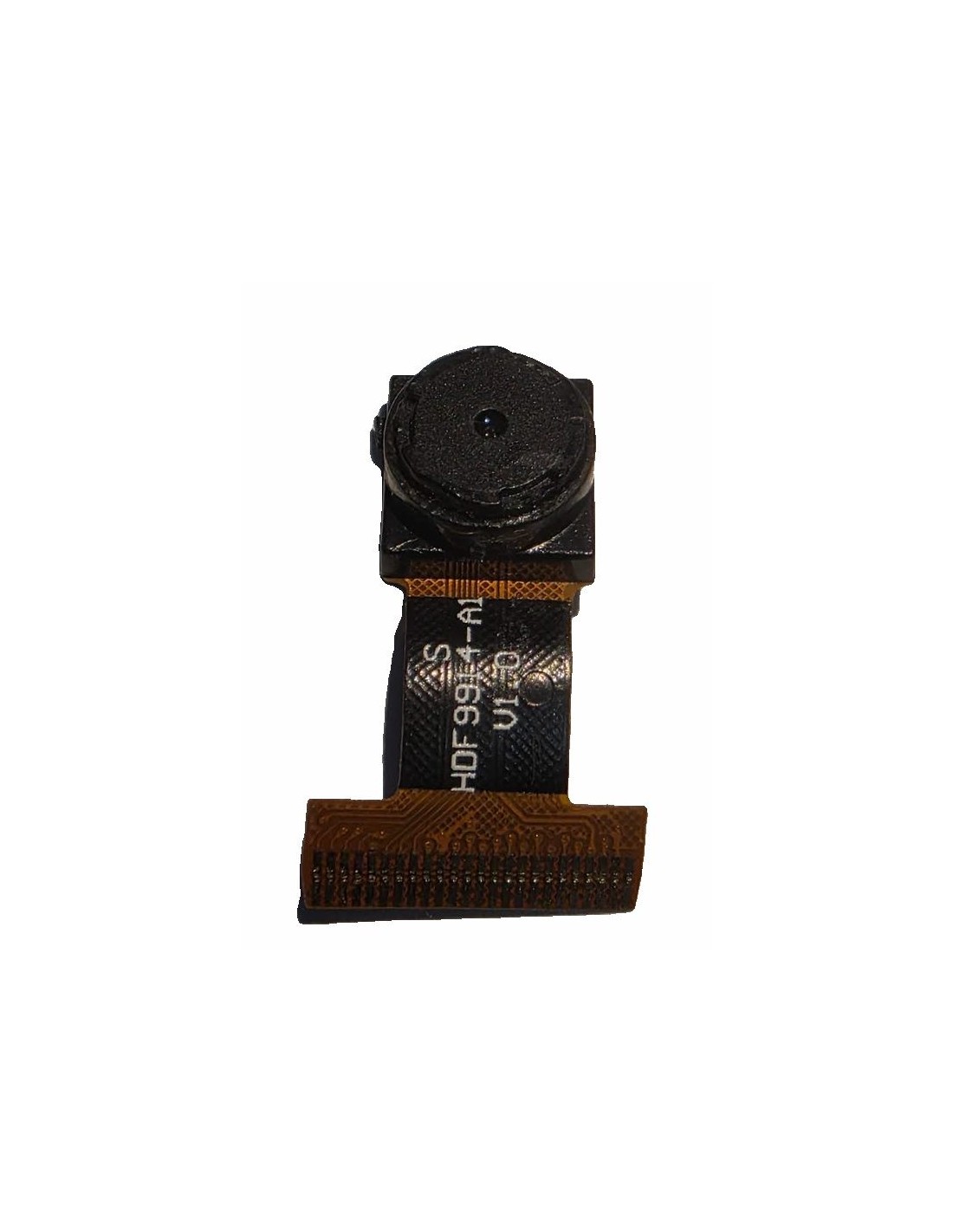

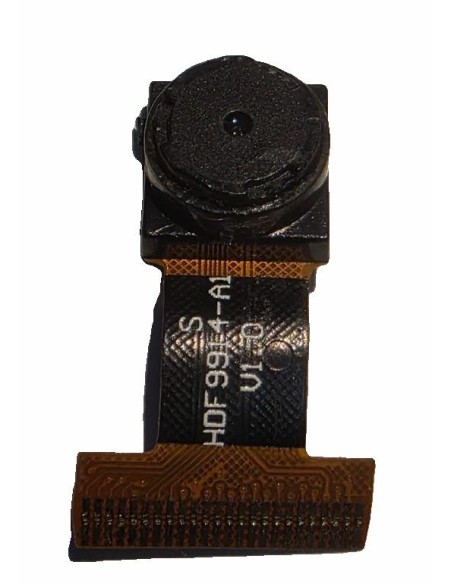

Olá, Carlos! Analisei a foto: é um módulo compacto com lente (provavelmente fisheye ou wide-angle), conector FPC de 24 pinos (0.5mm pitch, flat flex marrom). A marcação "HDF U30" confirma o modelo ZFU-U30F1408-166, usando sensor NT99141 (720p/1080p CMOS, interface DVP/MIPI). Baseado em specs de módulos idênticos (de fornecedores como Supertek e Taidacent), aqui vai a pinagem exata. Numerados da esquerda para direita (vista da ponta do cabo, contatos para baixo; lado A/B como padrão FPC).
Diagrama de Pinos
-
Lado A (Pinos 1-12, superior na foto):
1: GND (terra principal)
2: AVDD (2.8V analógico, para sensor)
3: DVDD (1.2V digital core)
4: GND
5: SCL (I2C clock, pull-up 1.8V)
6: SDA (I2C data, endereço 0x30)
7: PCLK (pixel clock output, DVP mode)
8: HSYNC (horizontal sync)
9: VSYNC (vertical sync)
10: D0- (data lane 0 negativo, MIPI ou DVP)
11: D0+ (data lane 0 positivo)
12: GND -
Lado B (Pinos 13-24, inferior na foto):
13: D1- (data lane 1 negativo, opcional para 2 lanes)
14: D1+ (data lane 1 positivo)
15: GND
16: CLK- (MIPI clock negativo)
17: CLK+ (MIPI clock positivo, 24-48MHz)
18: GND
19: XCLR (reset, ativo baixo)
20: PWDN (power down, ativo alto)
21: MCLK (master clock input, 24MHz típico)
22: GND
23: IOVDD (1.8V para I/O e I2C)
24: NC (não conectado ou detecção de inserção)
Especificações Chave
- Interface: Primariamente DVP paralelo (8-bit data via D0-D7, mas só D0/D1 visíveis em MIPI mode). Suporta JPEG/MIPI CSI-2 com bridge.
- Alimentação: 3.3V entrada, mas internamente: AVDD=2.8V (50mA), DVDD=1.2V (80mA), IOVDD=1.8V (20mA). Use reguladores lineares para evitar ruído.
- Teste Inicial: Conecte GNDs (1,4,12,15,18,22) e IOVDD (23) primeiro. Forneça MCLK (21) para inicializar. Use osciloscópio em PCLK (7) para verificar clock.
- Variações: Se for versão "fisheye" (como em alguns Taidacent), D1 pode ser ground extra. Confirme com multímetro: pinos GND têm continuidade entre si.
