OV2643 1600 x 1200 pixels (2 MP)

câmera OV2643

A OV2643 é um sensor CMOS de 2 megapixels fabricado pela OmniVision. Ele é usado principalmente em módulos OEM de câmeras compactas, webcams industriais, sistemas embarcados e dispositivos portáteis. O sensor pertence à mesma família da OV2640, mas com pequenas diferenças internas e normalmente sem suporte a JPEG integrado. É um sensor voltado para captura bruta (RAW/YUV) via interface paralela.

Resolução e características de imagem

Resolução máxima: 1600 x 1200 pixels (2 MP)
Resoluções comuns: 1600x1200, 1280x720, 800x600, 640x480
Formato do sensor: 1/4"
Tipo de saída: RAW Bayer ou YUV (dependendo da configuração)
Qualidade: boa para aplicações industriais e embarcadas
Sensibilidade: média, inferior à OV7725 mas superior à OV7670

Interface e comunicação

Interface de dados: DVP paralela de 8 bits (D0 a D7)
Sinais de sincronismo: VSYNC, HSYNC, PCLK
Clock externo necessário: XCLK (geralmente 24 MHz)
Configuração: barramento I2C (pinos SDA e SCL)
Modo de operação: streaming contínuo após configuração via I2C

Alimentação

Tensão típica: 3.3 V
Consumo típico: entre 60 mW e 120 mW dependendo do modo
Corrente aproximada: 20 a 40 mA em operação normal

Conector e módulo

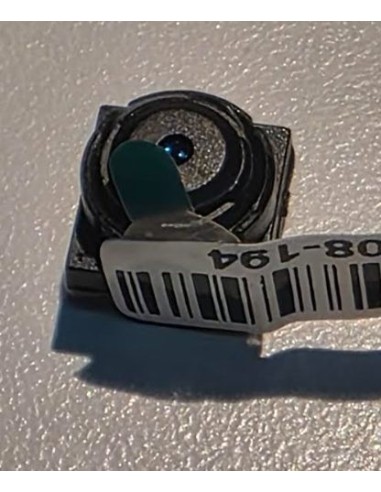

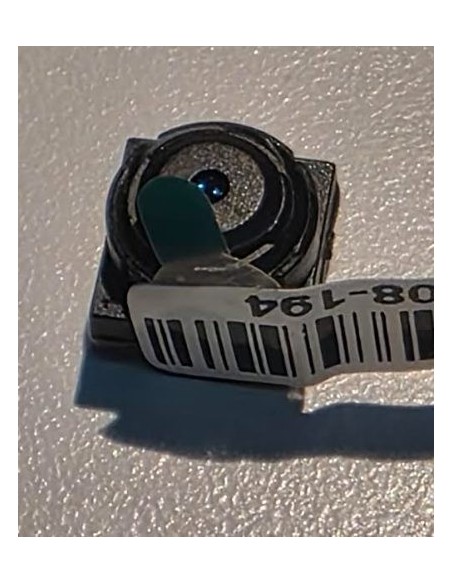

O módulo que você mostrou usa um cabo flat e um suporte de lente padrão M12.

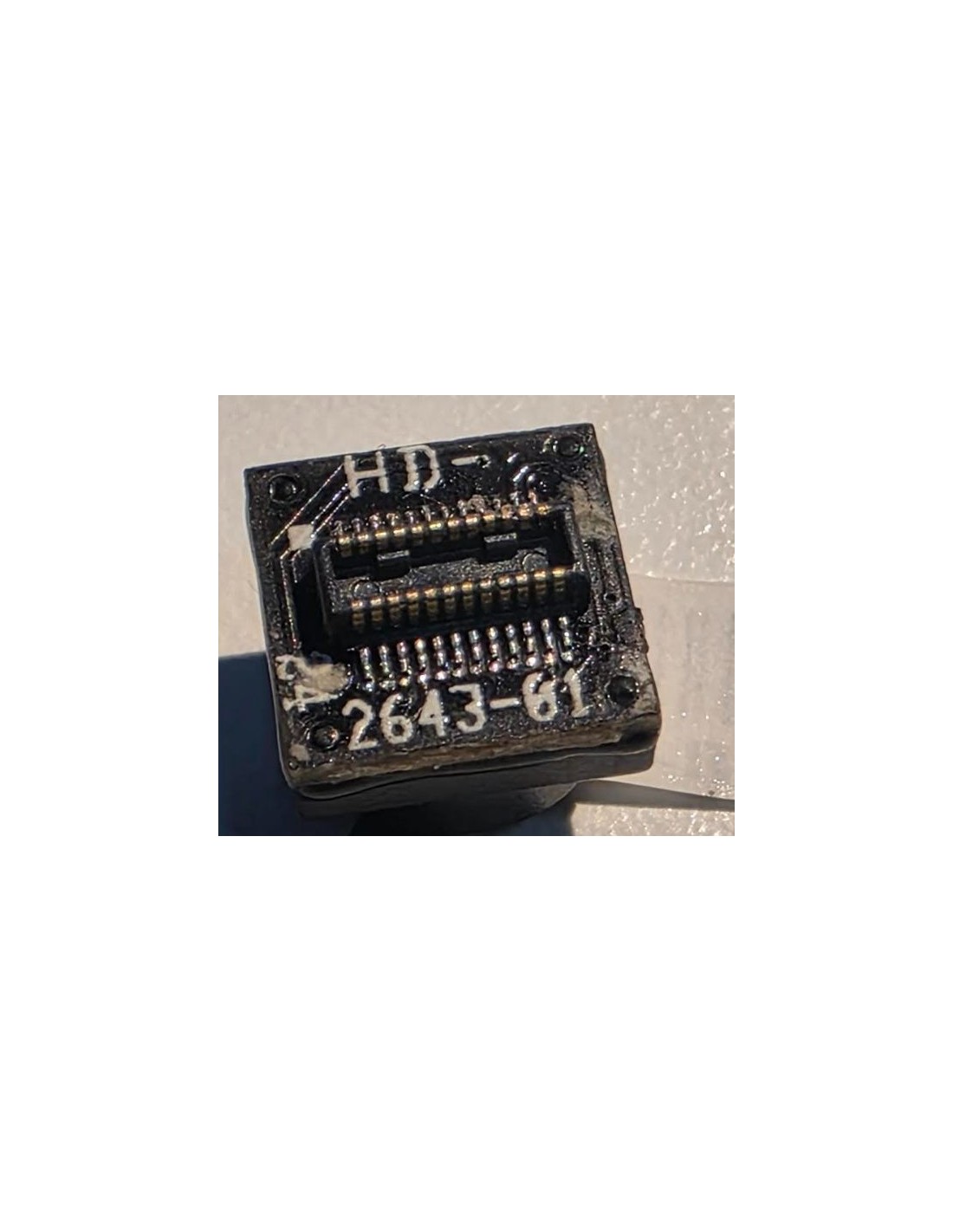

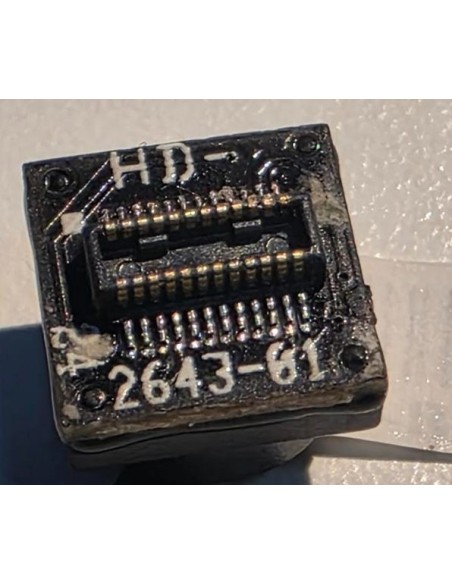

O cabo flat é do tipo OEM, normalmente com 24 vias.
A pinagem exata varia por fabricante, mas segue o padrão típico da família OV26xx:

Pino 1 - GND
Pino 2 - VCC 3.3V
Pino 3 - SDA
Pino 4 - SCL
Pino 5 - RESET
Pino 6 - PWDN
Pino 7 - VSYNC
Pino 8 - HSYNC
Pino 9 - PCLK
Pino 10 - XCLK
Pino 11 - D0
Pino 12 - D1
Pino 13 - D2
Pino 14 - D3
Pino 15 - D4
Pino 16 - D5
Pino 17 - D6
Pino 18 - D7
Pino 19 - GND
Pino 20 - VCC
Pino 21 - NC
Pino 22 - NC
Pino 23 - NC
Pino 24 - NC
