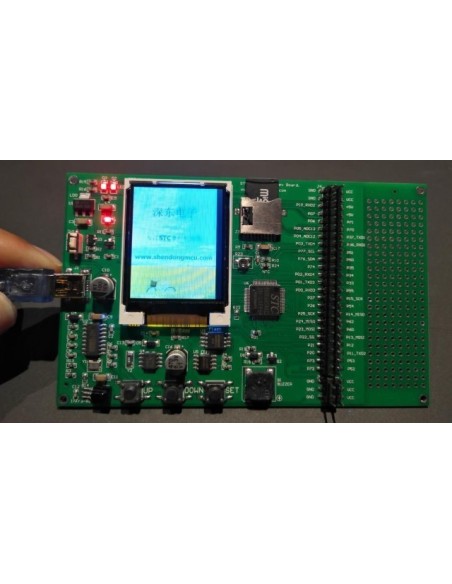

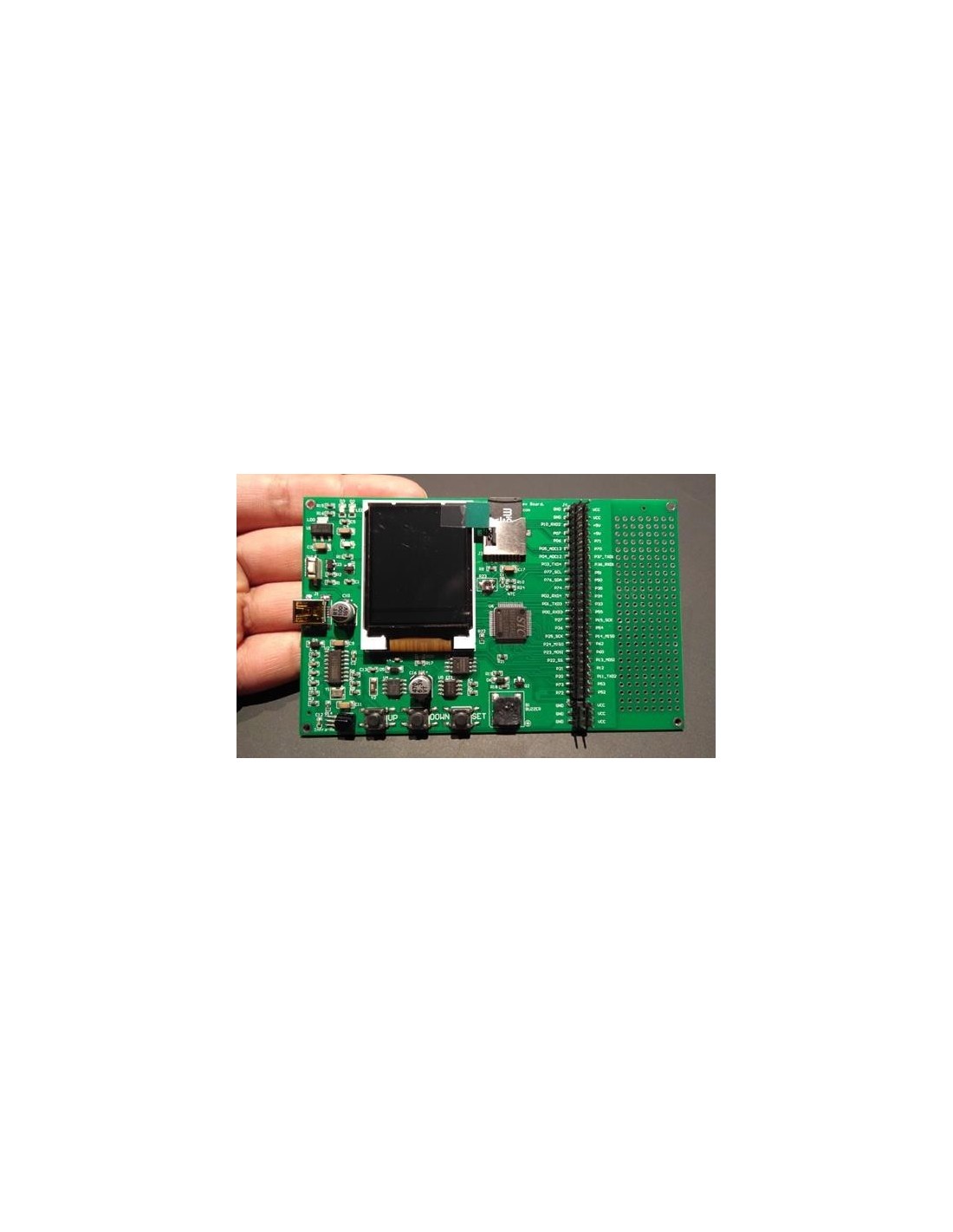

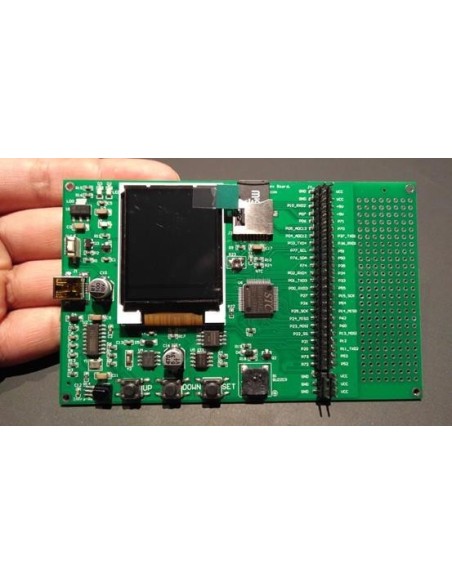

STC8A8K64S4A12 MCU development board

Resumo direto: Trata-se de uma placa de desenvolvimento educacional baseada no microcontrolador STC8A8K64S4A12, equipada com display TFT e slot para cartão SD. É voltada para aprendizado de programação em C/ASM, prática com periféricos e projetos gráficos. O processador é um 8051 aprimorado (1T) com recursos modernos como múltiplas UARTs, ADC de 10 bits, PWM avançado e até 64 KB de Flash.

📝 Descrição detalhada da placa

⚙️ Microcontrolador STC8A8K64S4A12

• Core: Arquitetura 8051 compatível, mas otimizada para executar 1 instrução por ciclo (1T), oferecendo desempenho muito superior ao 8051 clássico.
• Memória:
  • 64 KB Flash para código do usuário.
  • EEPROM configurável (512 bytes, apagável mais de 100 mil vezes).
  • RAM interna: 128 B acesso direto + 128 B indireto + 8 KB RAM estendida.
  • Expansão externa: até 64 KB de RAM adicional.
• Clock:
  • Oscilador interno de 24 MHz com alta precisão (erro ±0,3%).
  • Suporte a cristal externo de 4–33 MHz.
  • Oscilador interno de 32 kHz para baixo consumo.
• Tensão de operação: 2,0–5,5 V, com regulador LDO integrado.
• Interrupções: 22 fontes de interrupção, com 4 níveis de prioridade.
• Periféricos digitais:
  • 5 timers de 16 bits.
  • 4 UARTs de alta velocidade (até Fosc/4).
  • 4 módulos PCA/CCP para captura e PWM.
  • 8 grupos de PWM avançado (até 10 bits, com detecção de falha e zona morta).
  • Interfaces SPI e I²C em modo mestre/escravo.
• Periféricos analógicos:
  • ADC de 10 bits com 16 canais.
  • Comparadores analógicos integrados.
• GPIOs: até 62 pinos programáveis, com modos push-pull, open-drain, entrada alta impedância e quasi-bidirecional.
• Pacote: LQFP64 (64 pinos).

📟 Recursos da placa

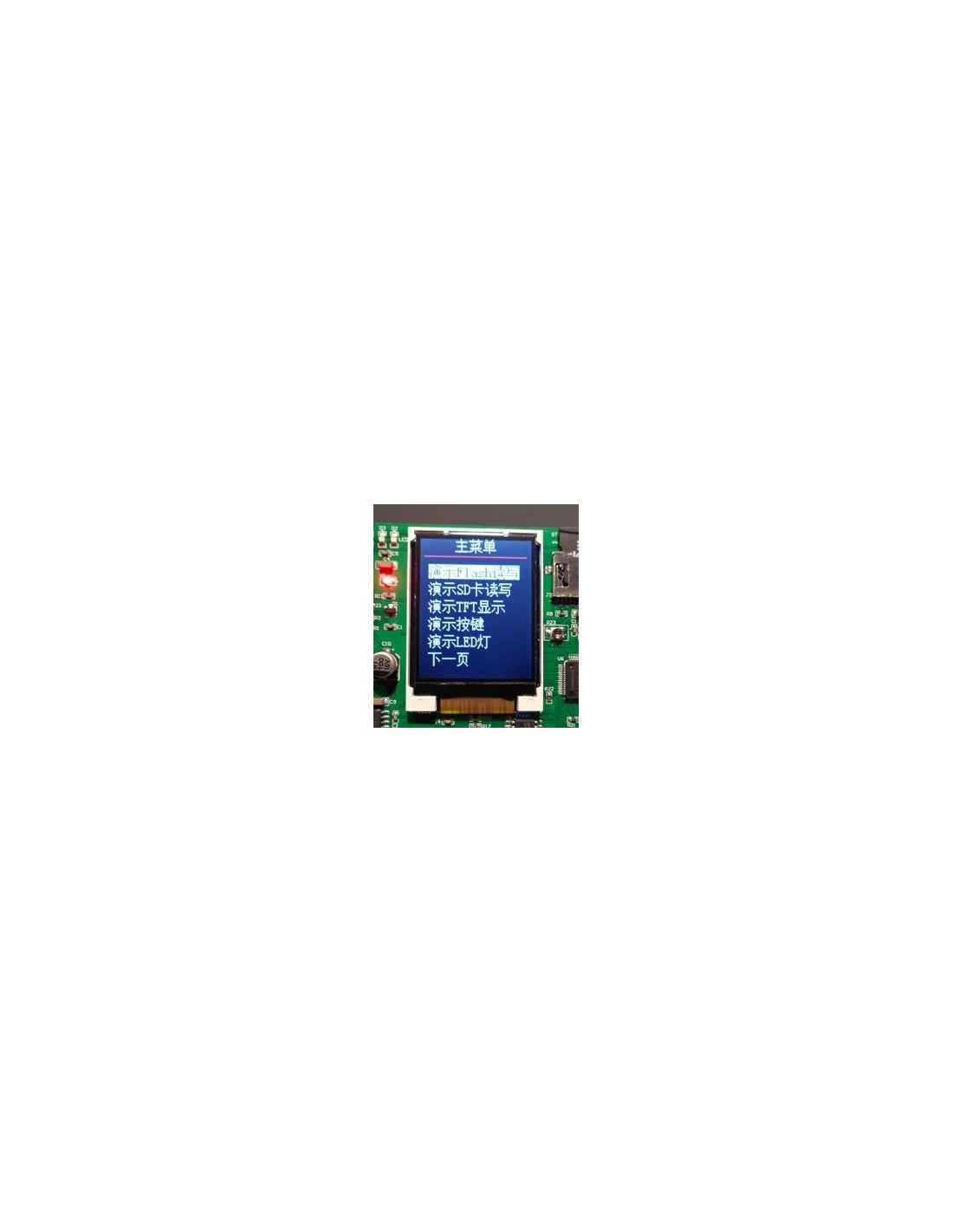

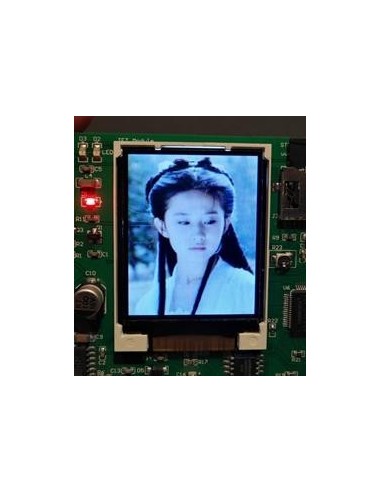

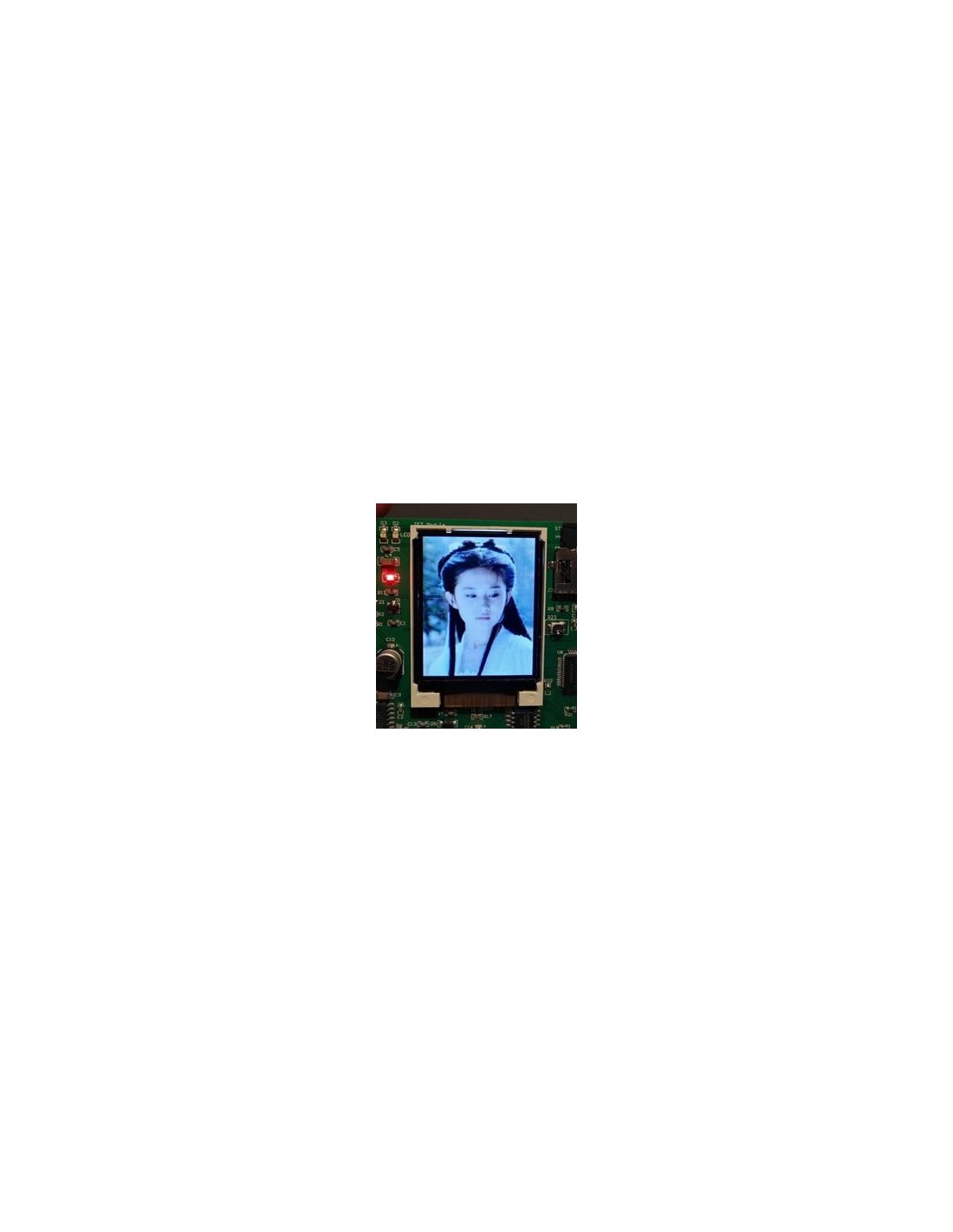

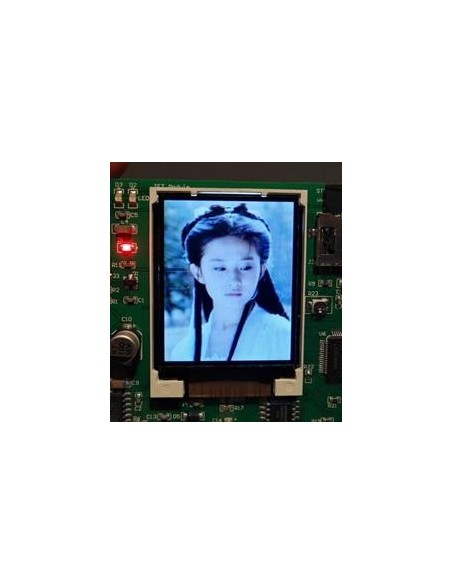

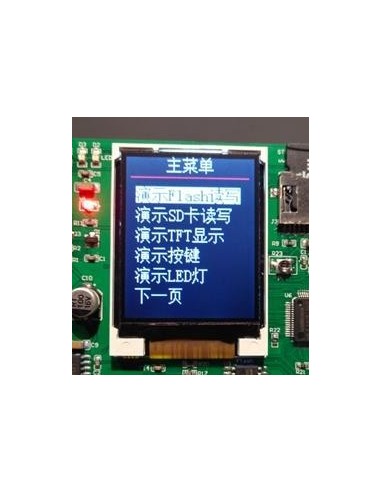

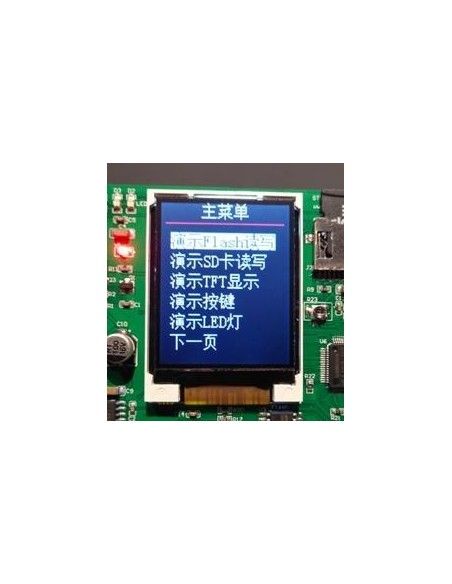

• Display TFT colorido integrado, ideal para projetos gráficos e interface de usuário.
• Slot para cartão SD, permitindo leitura/escrita de dados externos.
• Conectores de expansão para acessar GPIOs e periféricos.
• Botões e LEDs para testes básicos de entrada/saída.
• Interface USB/serial para gravação e depuração via ISP (In-System Programming).
