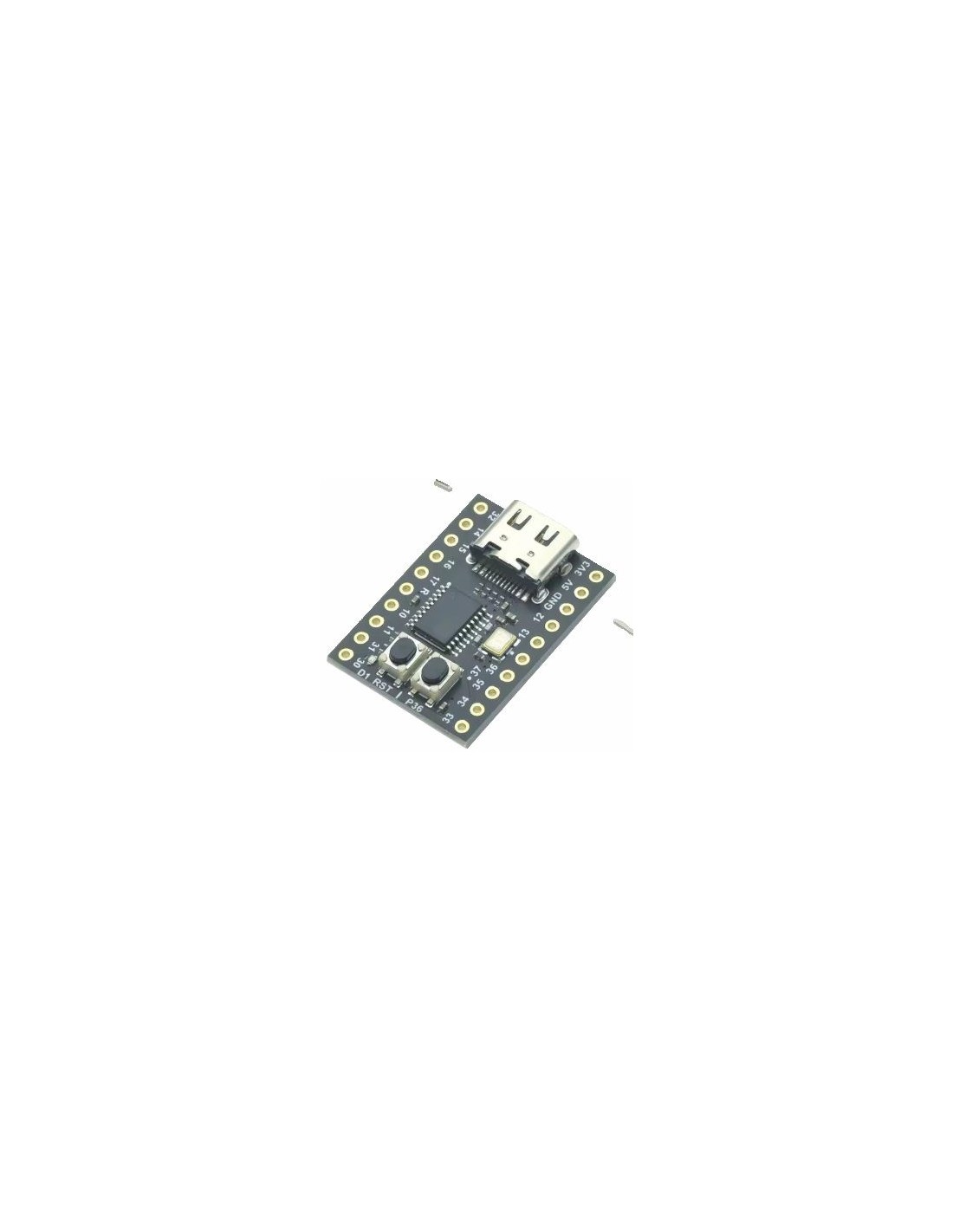

Mini CH552 Core Board, USB Type-C

Mini CH552 Core Board (USB Type‑C)

Microcontrolador E8051 Avançado • USB Nativo • Baixo Custo**

A Mini CH552 Core Board é uma placa compacta baseada no microcontrolador CH552, um chip da WCH que utiliza um núcleo E8051 aprimorado, totalmente compatível com o conjunto de instruções MCS‑51, porém muito mais rápido e eficiente. Com execução de instruções até 8–15 vezes mais rápida que um 8051 tradicional, USB full‑speed integrado e suporte a múltiplos ambientes de desenvolvimento, esta placa é ideal para projetos compactos, educacionais, automação simples e dispositivos USB customizados.

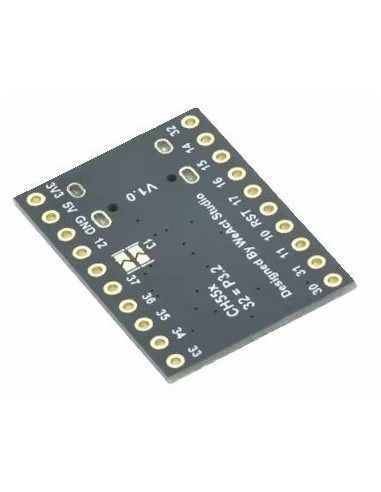

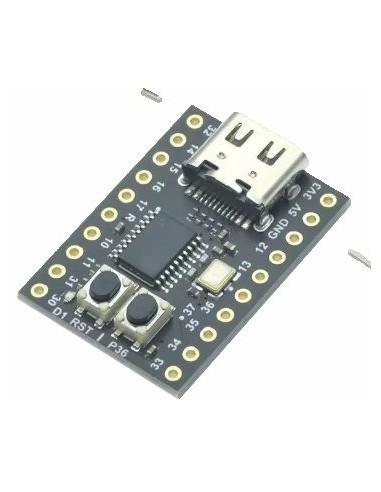

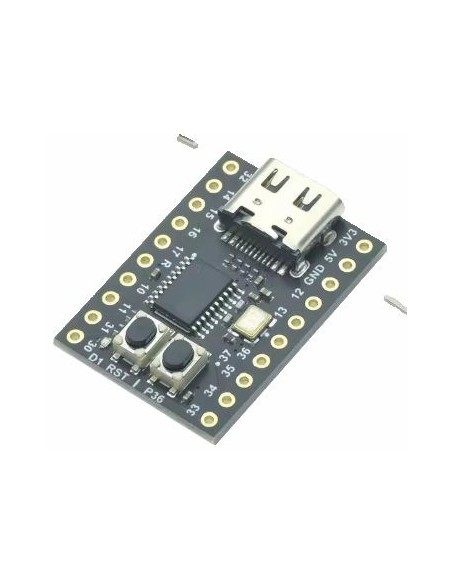

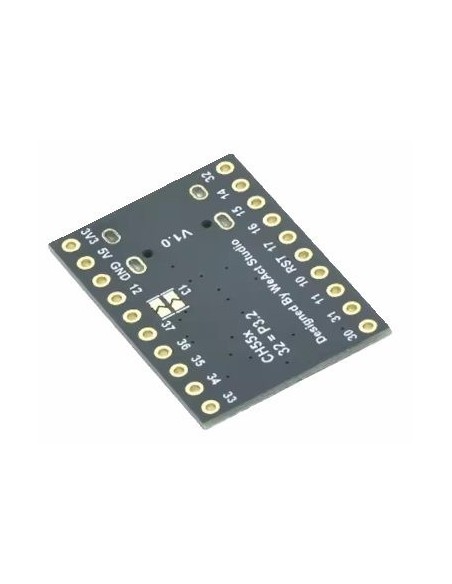

Projetada pela WeAct Studio, a placa inclui conector USB Type‑C, headers de 10 pinos e suporte a gravação via USB sem necessidade de gravador externo.

✅ Principais Características do CH552

• Núcleo: E8051 compatível com MCS‑51
• Desempenho:
  • 79% das instruções são single‑byte, single‑cycle
  • Velocidade média 8–15× maior que 8051 clássico
• Clock: até 24 MHz
• Memória:
  • 16 KB de ROM para programa
  • 256 bytes de iRAM
  • 1 KB de xRAM com suporte a DMA direto
• Periféricos integrados:
  • ADC
  • Detecção capacitiva (touch key)
  • 3 grupos de timers
  • Captura de sinal e PWM
  • 2 portas seriais assíncronas
  • SPI
  • Controlador USB Device + transceptor full‑speed
• Alimentação e interface:

• USB Type‑C
• Headers 2×10 pinos (2,54 mm)

✅ Modos de Desenvolvimento Suportados

A placa oferece suporte a três ambientes populares:

1. Keil

• Exemplos de LED
• Suporte ao RTX Tiny2

Arduino

• Rotinas de exemplo
• Guia de configuração do ambiente

SDCC (C open‑source)

• Exemplos básicos de iluminação e controle

Mais exemplos podem ser encontrados no pacote WCH_EVT.

✅ Gravação e Upload de Programas

• ✅ Suporte a gravação via USB — sem gravador externo
• ✅ Suporte a gravação via porta serial
• ✅ Modo de gravação via Keil:

1. Pressione o botão P36
2. Clique no botão RST
3. Solte o botão P36 após ~0,5 s

✅ Conteúdo da Embalagem

• 1× Mini CH552 Core Board
• 2× Headers 10 pinos (2,54 mm)

✅ Aplicações

• Dispositivos USB customizados
• Teclados, HID, controles e interfaces
• Automação simples
• Projetos educacionais
• Pequenos gadgets e wearables
• Prototipagem de baixo custo
