STC11F04

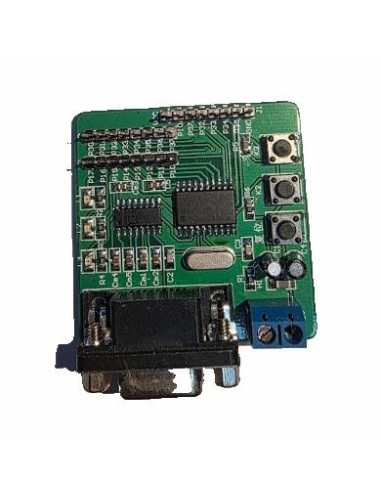

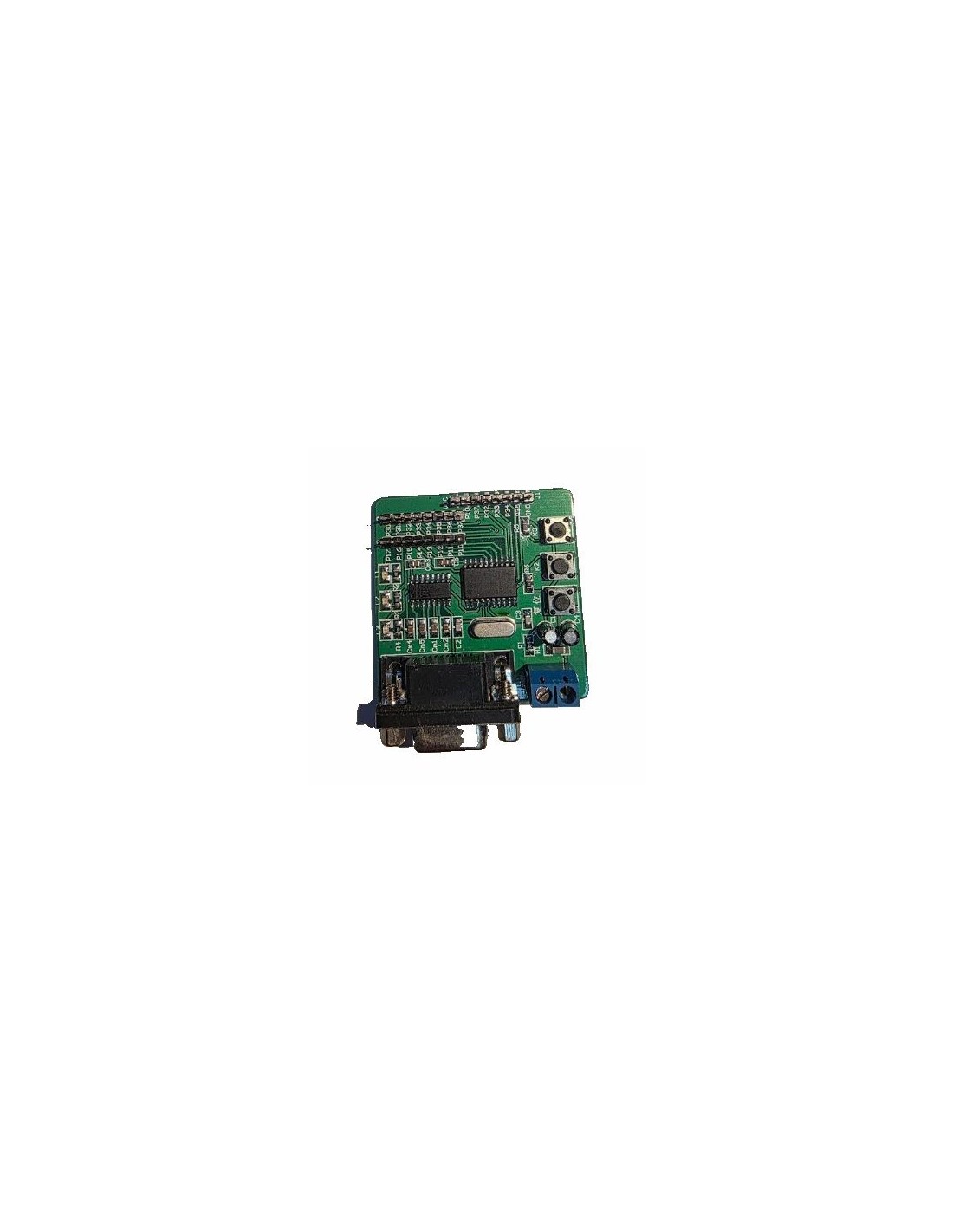

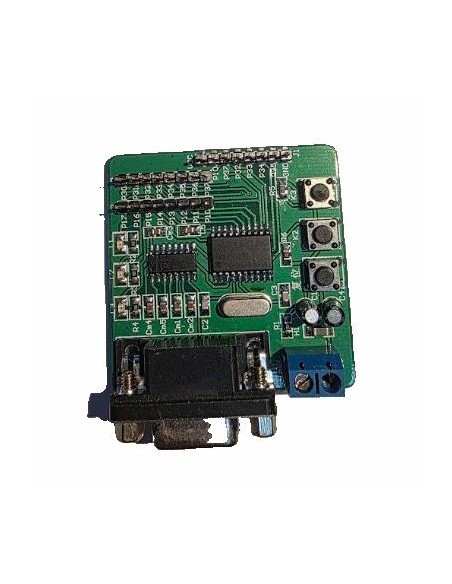

Placa de Desenvolvimento STC11F04

A placa de desenvolvimento STC11F04 é um módulo compacto baseado no microcontrolador STC11F04, pertencente à família 8051 aprimorada da STC Micro. Ela foi projetada para aprendizado, testes rápidos e aplicações de controle simples, oferecendo uma plataforma acessível para quem trabalha com microcontroladores 8‑bits.

⚙️ Características do Microcontrolador STC11F04

🔧 Arquitetura

• Núcleo 8051 aprimorado, compatível com MCS‑51
• Execução mais rápida que o 8051 clássico
• Frequência de operação até 35 MHz

💾 Memória

• 4 KB de Flash para programa
• 256 bytes de RAM interna
• 1 KB de EEPROM para dados

🔌 Periféricos

• 1 UART para comunicação serial
• Timers padrão do 8051
• Watchdog Timer
• Até 16 pinos GPIO (dependendo do encapsulamento)

⚡ Alimentação

• Tensão de operação: 3.5 V a 5.5 V
• Ideal para projetos com 5 V

🖥️ Recursos típicos da placa

Placas baseadas no STC11F04 geralmente incluem:

• Conector DB9 RS‑232 para gravação e comunicação
• Cristal externo (comum: 11.0592 MHz ou 12 MHz)
• Botões de entrada (K1, K2, K3, K4)
• LEDs de teste
• Barras de pinos com todos os GPIOs expostos
• Conector para ISP (In‑System Programming)
• Terminais de parafuso para alimentação ou I/O
• Regulador de tensão (em alguns modelos)
